Ультразвуковой толщиномер В7-217
Ультразвуковой толщиномер В7-217 предназначен измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний при одностороннем доступе к поверхности контроля в диапазоне от 0,8 до 508 мм (по стали). Поверхность контролируемых изделий может быть плоской и цилиндрической выпуклой со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Принцип действия прибора основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.
Конструктивно толщиномер В7-217 состоит из электронного блока, имеющего дисплей и плёночную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса прибора встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.
Толщиномер В7-217 работает с 10 различными типами преобразователей для стандартных (от -10°С) и высокотемпературных (до 550°С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки. Данная модель является наиболее точной в линейке ультразвуковых толщиномеров В7.
Особенности и преимущества толщиномера В7-217:
- измерения скорости звука,
- установка порога допустимого MIN и MAX значений,
- два уровня усиления приёмного тракта (низкое и высокое) для литого алюминия, меди и т. п.,
- измерение с фиксацией минимума,
- возможность калибровки по 2-м точкам,
- память на 500 измерений,
- передача данных на ПК, ПО для их хранения, обработки и распечатки.
Толщиномер В7-217 разработан и собран в РФ и зарегистрирован в Госреестре средств измерений РФ (№81067-21). Гарантия производителя на электронный блок - 1 год.
Технические характеристики ультразвукового толщиномера В7-217 приведены в следующей таблице:
| Параметр | Значения |
| Диапазон измерений толщины (по стали), мм: - преобразователь ТМ-08 - преобразователь PT-06 - преобразователь GT-13-2 |
от 0,8 до 300,0 от 1 до 75,0 от 4 до 80 |
| Точность (дискретность, шаг отсчёта) измерения: - при толщине менее 100 мм - при толщине более 99,99 мм |
0,1 / 0,01 0,1 |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм H – измеренное значение толщины, мм |
±(0,005H+0,1) |
| Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм для преобразователя с частотой 2 МГц для преобразователя с частотой 5 МГц для преобразователя с частотой 7 МГц |
40 20 15 |
| Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм для преобразователя с частотой 2 МГц для преобразователя с частотой 5 МГц для преобразователя с частотой 7 МГц |
4,0 3,0 2,0 |
| Диапазон скоростей распространения ультразвуковых волн, м/с | 1000…9999 |
| Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм | 80 |
| Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм | 160 |
| К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) | 5 (2*) |
| Длина кабеля преобразователя, не менее, мм | 900 |
| Температура поверхности контролируемых изделий (*высокотемпературные), °С | -10…+60 (+300/+550*) |

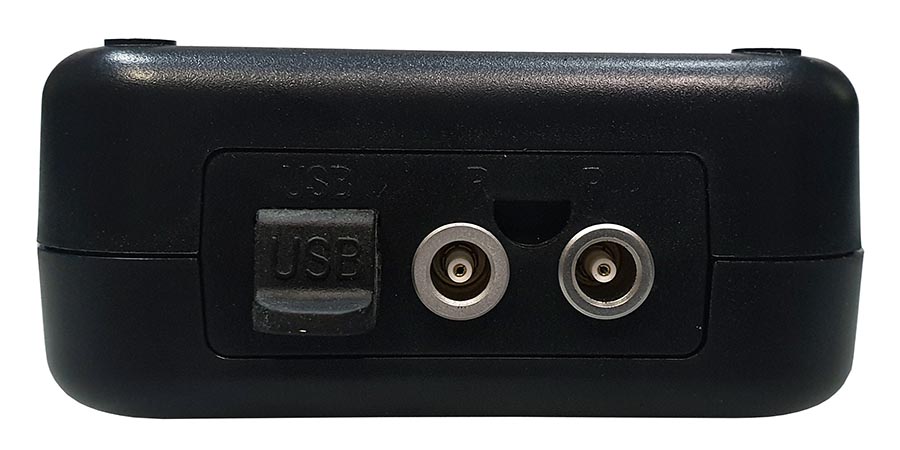

| Интерфейс передачи данных на ПК | USB |
| Память | 500 значений |
| Температурный диапазон окружающей среды при работе толщиномера, °С | 0…+35 |
| Верхнее значение относительной влажности при 35 °С, % | 90 |
| Элементы питания: от батарей или аккумуляторов | 2 шт. 1,5 V тип АА |
| Время работы при полной зарядке и выкл. подсветке экрана, ч | не менее 100 |
| Время авто выключения прибора при отключённом ПЭП, мин | 5 |
| Гарантийный срок эксплуатации, мес | 24 |
| Габаритные размеры Д*Ш*В, мм | 80*35*160 |
| Масса прибора (без элементов питания), кг | 0,32 |
Характеристики применяемых преобразователей
| Модель | Диапазон по стали, мм | Ø контактного элемента, мм | Частота, МГц | Рабочая температура, °С | Назначение |
| Преобразователи для стандартных измерений | |||||
| ТМ-08 | 0,8…300 | 8 | 5 | -10…+70 | Входит в базовый комплект В7-217 |
| TM-08/90 | 1,2…230 | 8 | 5 | -10…+70 | По заказу |
| PT-08 | 1…200 | 8 | 5 | -10…+70 | |
| N05 | 0,75…300 | 10 | 5 | -10…+70 | |
| TC500 | 0,8…60 | 5 | 5 | -10…+70 | По заказу: миниатюрный датчик для измерения в малых трубах |
| Преобразователи для малых толщин | |||||

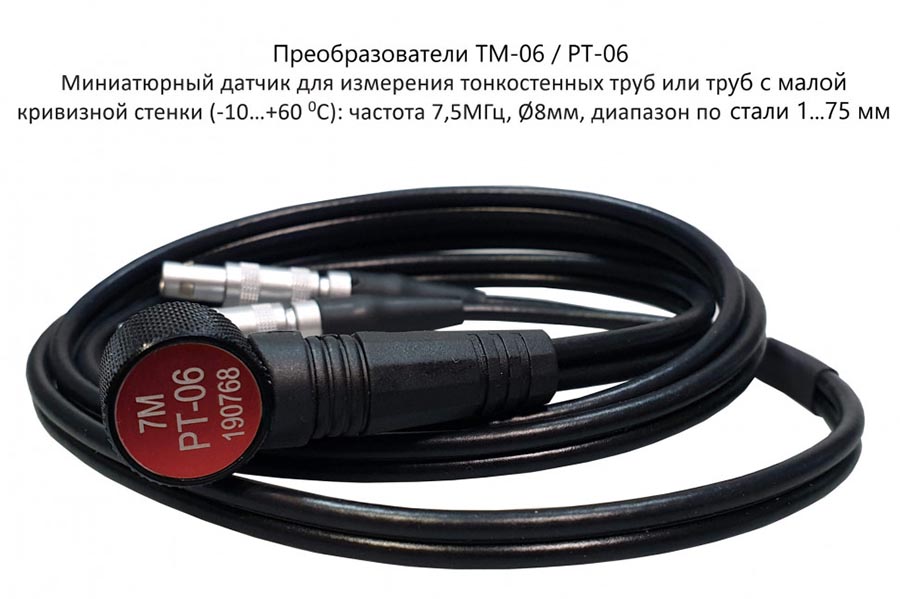

| РТ-06 | 1…30 | 6 | 7 | -10…+70 | По заказу: миниатюрный датчик для измерения в малых трубах, тонкостенных труб или труб с малой кривизной стенки |
| TM-06 (N07) | 0,75…80 | 6 | 7 | -10…+70 | |
| Преобразователи для больших толщин и материалов с большим затуханием ультразвука | |||||
| TM-ZT | 4…508 | 13 | 2 | -10…+70 | По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна |
| ТМ-12 (N05/90°) | 3…300 | 12 | 2 | -10…+70 | |

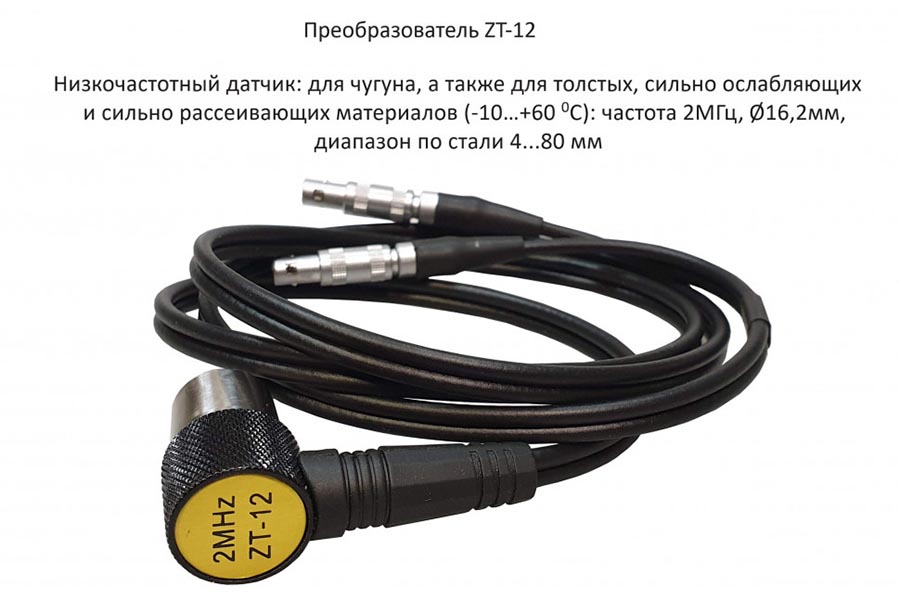

| ZТ-12 (NO2) | 3…300 | 12 | 2 | -10…+70 | По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 0…50 мм |
| ZT-12-2 | 4…508 | 17 | 2 | -10…+70 | По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 3…400 мм |

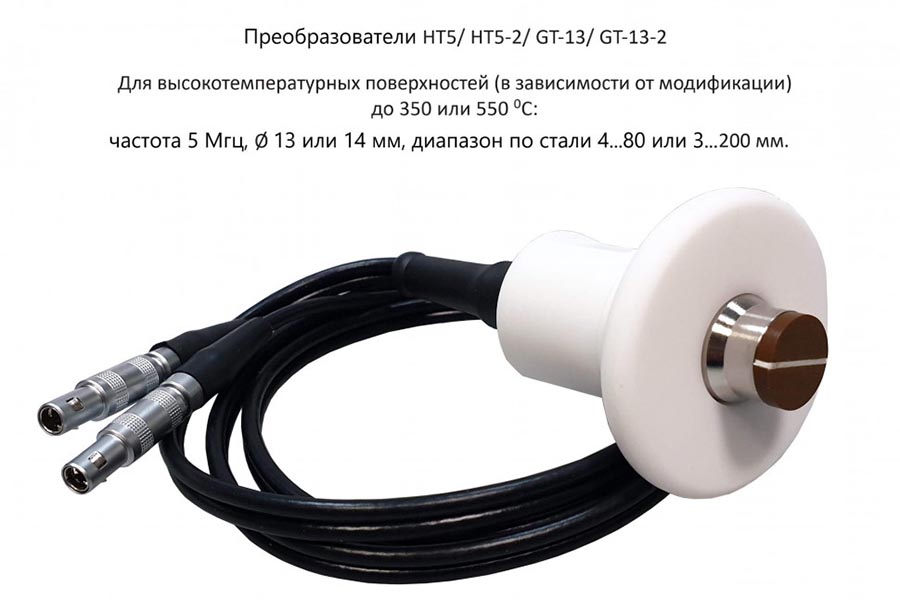

| Преобразователи для высокотемпературных поверхностей | |||||
| GT-13-2 | 4…80 | 14 | 5 | -20…+550 | По заказу |
| GT-13 | 4…80 | 14 | 5 | -20…+350 | |
| HT-5 | 3…200 | 13 | 5 | -20…+350 | |
| HT5-2 | 3…200 | 13 | 5 | -20…+350 | |
| TC600 | 1…100 | 10 | 5 | -20…+550 | По заказу: длина кабеля 1,5 м |

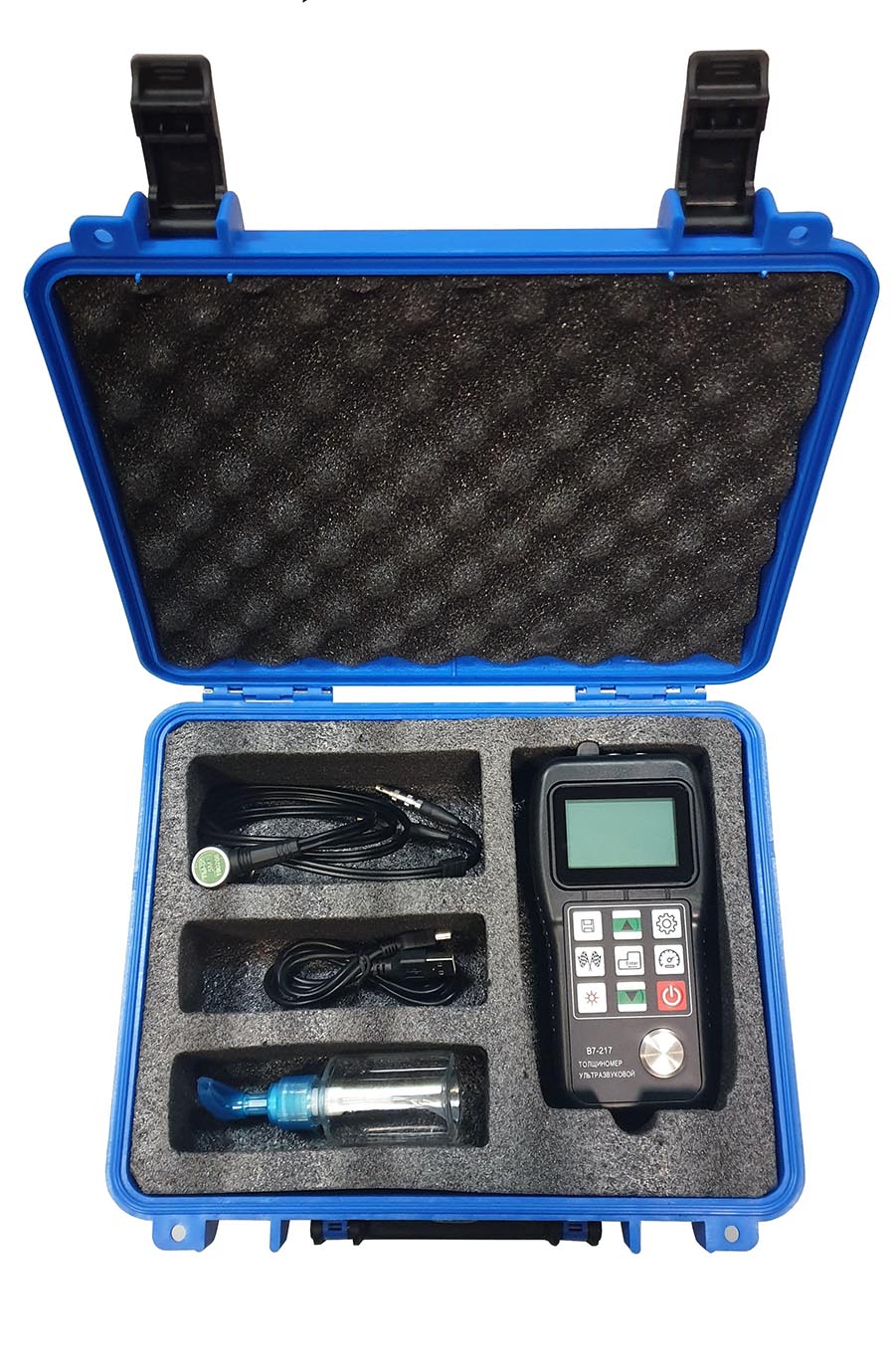

Комплект поставки:
- Блок электронный без батареек
- Преобразователь TM-08
- Ёмкость для контактной смазки
- Диск с ПО и кабель USB
- Руководство по эксплуатации
- Методика поверки
- Упаковочный кейс для хранения и переноски
Дополнительные материалы:
Купить ультразвуковой толщиномер В7-217 можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы – Проведение ультразвукового контроля, Поверка ультразвуковых толщиномеров, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.
