Ультразвуковой толщиномер NOVOTEST УТ-2А

Ультразвуковой толщиномер NOVOTEST УТ-2А

Ультразвуковой толщиномер NOVOTEST УТ-2А предназначен для измерения толщины изделий из металлов и сплавов, стекла, полимерных и иных материалов при одностороннем доступе к ним. Результат измерения отображается в виде цифрового значения или А- и В-сканов, что позволяет выполнить высокоточную настройку прибора, а также исключить ложные срабатывания. Помимо определения толщины изделия, прибор можно использовать в качестве ультразвукового дефектоскопа, так как на А- развертке возможно отображение сигналов от внутренних дефектов. А функция В-скана позволяет визуализировать профиль контролируемого изделия при сканировании датчиком по поверхности.

Благодаря автоматизированному цифровому режиму отображения измерения, идентичному классическому ультразвуковому толщиномеру УТ-1М, прибором могут успешно пользоваться неподготовленные операторы.

Для решения профессиональных задач в приборе реализован ручной режим измерения с выбором основных методов контроля, таких как фронт, эхо-метод с регулируемым стробом, метод двойного эхо и метод двойного пика. Последние два позволяют проводить контроль толщины даже через покрытие. Высокая точность измерения толщины достигается за счет реализации метода измерения по переходу сигнала через ноль, исключающего влияние настроек усиления. Наличие высокопроизводительной вычислительной микросхемы ПЛИС обеспечивает высокое разрешение по толщине без снижения скорости и стабильности работы прибора.

Ультразвуковой толщиномер имеет контрольный режим измерения, который позволяет установить номинальное значение толщины, указать допустимые отклонения и, благодаря цветовой и звуковой индикации, проводить контроль, не глядя на дисплей. Прочный и легкий алюминиевый корпус защитит прибор при падении и ударах.

Применение толщиномера УТ-2А:

  • Измерение толщины изделий и конструкций из металлов и сплавов, стекла, полимерных и иных материалов при одностороннем доступе к ним.
  • Определение скорости распространения ультразвука в разнообразных материалах.
  • Обнаружение нарушений сплошности и однородности материалов.

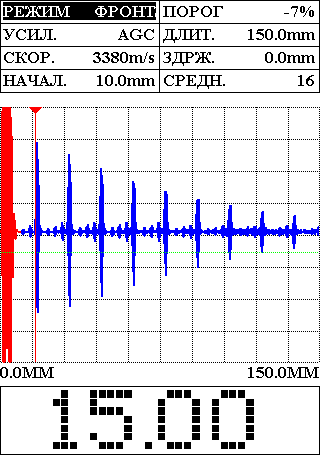

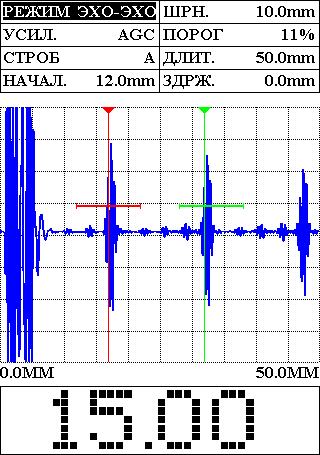

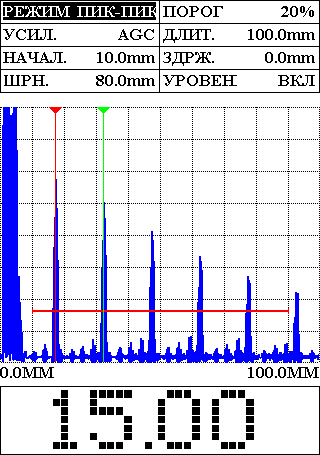

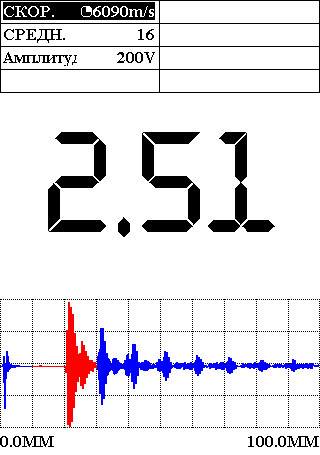

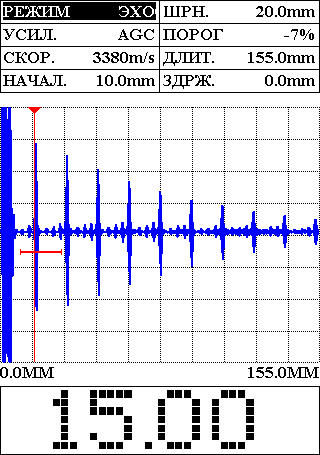

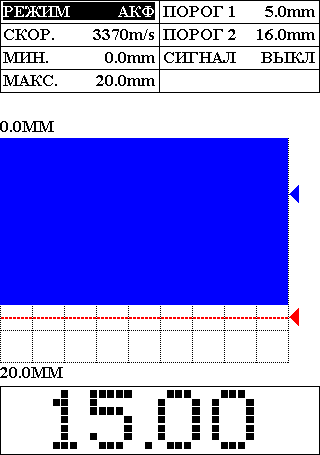

Ультразвуковой толщиномер NOVOTEST УТ-2А Режим АВТО Ультразвуковой толщиномер NOVOTEST УТ-2А Режим РУЧНОЙ Ультразвуковой толщиномер NOVOTEST УТ-2А Режим B SCAN Ультразвуковой толщиномер NOVOTEST УТ-2А Режим ФРОНТ Ультразвуковой толщиномер NOVOTEST УТ-2А Режим ЭХО Ультразвуковой толщиномер NOVOTEST УТ-2А Режим ЭХО-ЭХО Ультразвуковой толщиномер NOVOTEST УТ-2А Режим ПИК-ПИК

Особенности прибора NOVOTEST УТ-2А:

  • отображение А- и В- скана в процессе измерения;
  • контрольный режим измерения с цветовой и звуковой индикацией;
  • автоматический и ручной режимы контроля с возможностью выбора одного из 4 методов измерения;
  • возможность измерения даже грубых корродированных поверхностей и через покрытие;
  • возможность подключения разнообразных преобразователей в зависимости от материала и толщины объекта измерения;
  • загрузка настроек типа подключенного преобразователя из памяти прибора;
  • предустановленные в памяти прибора значения скорости распространения ультразвука для популярных материалов;
  • быстрая настройка ультразвукового толщиномера на объект, исходя из скорости ультразвука либо его толщины;
  • установка задержки в призме (компенсации нуля преобразователя);
  • индикатор заряда батареи и наличия акустического контакта;
  • высокая стабильность работы прибора на больших толщинах;
  • возможность проводить измерение объектов толщиной до 100 см;
  • доступность тонкой настройки акустического тракта для продвинутых пользователей;
  • корректировка усиления непосредственно в режиме контроля;
  • сохранение результатов измерения в памяти прибора с возможностью выгрузки на ПК;
  • специальная программа для ПК с возможностью печати протокола измерений;
  • специальный аккумулятор, позволяющий непрерывно работать не менее 10 ч;
  • яркий цветной дисплей высокого разрешения;
  • новый ударопрочный корпус из алюминиевого сплава для тяжелых условий эксплуатации.

Технические характеристики ультразвукового толщиномера УТ-2A приведены в следующей таблице:

Параметр Значения
Диапазон измеряемых толщин (в зависимости от преобразователя), мм 0-75
Диапазон установки скорости ультразвука, м/с 700 - 17000
Погрешность измерения, мм 0,02
Режимы работы Авто,
ручной режим (с отображением А-скана),
B-скан,
контрольный допусковый, калибровка
Методы измерения фронт, эхо, эхо-эхо, пик-пик
Дисплей 3,5 дюйма, 480х320 высокой яркости
Скорость ультразвука в эталонной мере прибора, м/с 6070 ± 70
Дискретность отсчета на цифровом индикаторе, мм 0,01
Габаритные размеры блока обработки информации, не более, мм 165 x 90 x 50
Питание встроенный литий-ионный аккумулятор
Время непрерывной работы, не менее, ч 10
Масса электронного блока с батареей, не более, кг 0,45
Масса преобразователя, не более, кг 0,15
Рабочий диапазон температур блока обработки информации, °С от -20 до +40
Влажность воздуха, не более 98 %, при 35°С

Характеристики применяемых преобразователей

Параметр Тип датчика
Стандартные Низкочастотный Высокотемпературный
П112-10-6/2 П112-5-10/2 П112-2,5-12/2 П112-1,25-20/2 5 МГц и 10 МГц (до 200°С)
Диапазон измерения 0,8 – 30 мм 1 – 75 мм 2,5 – 300 мм 4 – 300 мм; для материалов с высоким затухания ультразвука (см. таблицу) 1,0 - 500 мм по стали (по заказу возможны другие характеристики)
Погрешность измерений ± (0,01h + 0,05) мм ± (0,01h + 0,05) мм ± (0,01h + 0,05) мм ± (0,01h + 0,05) мм ± (0,01h + 0,05) мм

Комплект поставки:

  • электронный блок толщиномера УТ-2А;
  • стандартный датчик(один на выбор);
  • кабель соединительный Lemo-Lemo;
  • зарядное устройство;
  • кабель для подключения к компьютеру;
  • диск с ПО;
  • контактная жидкость;
  • настроечный образец;
  • паспорт;
  • руководство пользователя;
  • кейс.

Купить ультразвуковой толщиномер NOVOTEST УТ-2А можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы – Проведение ультразвукового контроля, Поверка ультразвуковых толщиномеров, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК



Толщиномер ультразвуковой NOVOTEST УТ-2А можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
