Ультразвуковой толщиномер УДТ-45

Ультразвуковой толщиномер УДТ-45

Современный цифровой ультразвуковой толщиномер УДТ-45 позволяет проводить высокоточный и достоверный контроль толщины сложнопрофильных и тонкостенных изделий (в том числе турбинных лопаток различных модификаций) в производственных и лабораторных условиях. Прибор УДТ-45 предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале.

Ультразвуковой толщиномер УДТ-45 обладает следующими отличительными особенностями:

  • развертка от 1 до 5 мкс;
  • Измерение толщин от 0,35- 0,4 мм
  • широкополосный усилитель 0.5-15 МГц, фильтры на 1.25, 2.5, 5 и 10 МГц;
  • регулировка усиления 90 дБ;
  • импульс возбуждения прямоугольный 200 В, с регулируемой длительностью;
  • частота повторения ЗИ до 800 Гц;
  • отображение сигналов в реальном недетектированном виде;
  • две зоны контроля;
  • измерение толщины по пику или по фронту;
  • точность индикации толщины: 0.01;
  • интерфейс: RS232;
  • питание: 220 В АС.

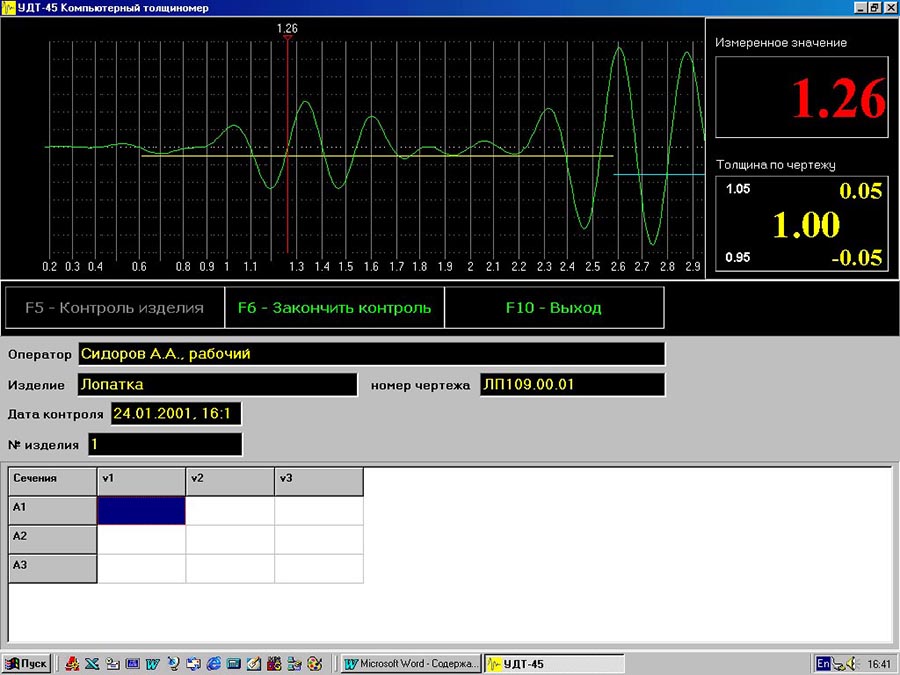

Толщиномер позволяет контролировать толщину в режиме радиосигнала по переходу через "ноль" и фиксировать измеренное значение нажатием специальной педали, высвобождая руки оператора.

Реализованные в приборе функции, такие как, ВРЧ (до 90 дБ), работа с кривыми амплитуда-расстояние (АРК), две независимые зоны контроля с индивидуальной логикой, измерение амплитуд сигналов в диапазоне до 120 дБ и (режим обработки недетектированного радиосигнала, позволяют реализовывать любые современные методики контроля. Прибор прост и удобен в эксплуатации, имеет возможность встраивания в автоматизированные системы контроля.

Система автоматического документооборота обеспечивает:

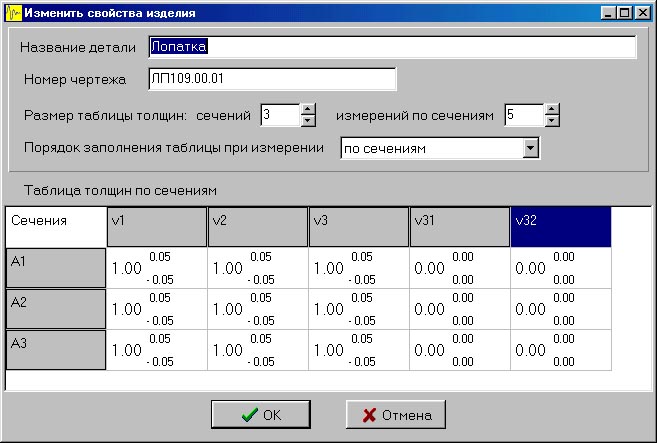

  • ввод таблицы толщин с указанием номинальных значений, а также чертежных и технологических допусков в каждой точке;
  • автоматическое заполнение данной таблицы при нажатии педали сохранения результатов;
  • выделение цветом значений, выходящих за указанные границы;
  • автоматическое сохранение измеренных значений по типам изделий и датам контроля с возможностью интегрирования в общезаводскую систему качества;
  • печать протоколов контроля по каждому изделию либо группе изделий.

Толщиномер имеет сертификат Госстандарта РФ RU. C. 27.003. A № 31488 и внесен в реестр средств измерений под № 37664-14.

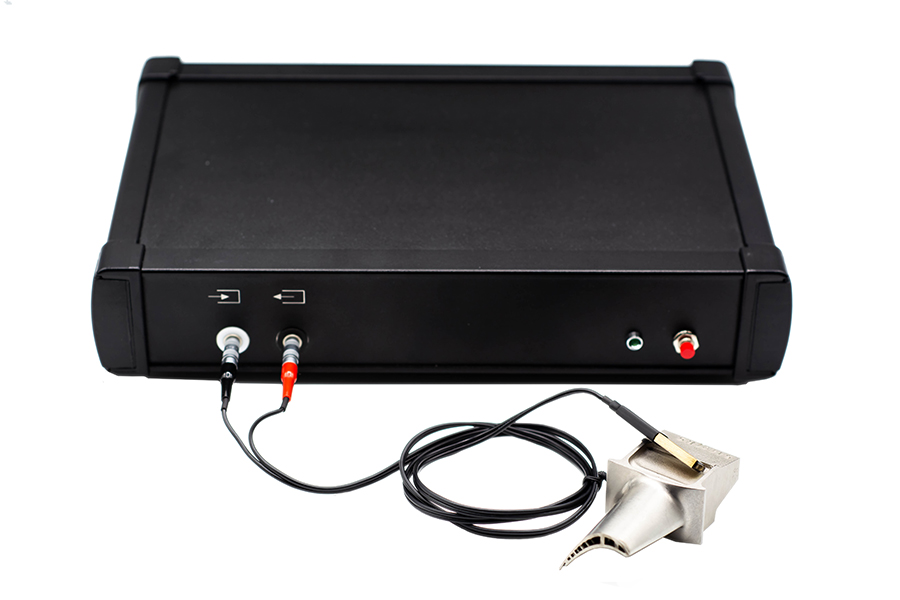

Ультразвуковой толщиномер УДТ-45 Ультразвуковой толщиномер УДТ-45 Ультразвуковой толщиномер УДТ-45

Технические характеристики ультразвукового толщиномера УДТ-45 приведены в следующей таблице:

Параметр Значение
Развертка мин.: 0–1,32 мкс
макс.: 0–5 мкс
Задержка 0 - 4,69 мкс
Демпфирование 25 Ом / 50 Ом / 1000 Ом
Зондирующий импульс радиоимпульс, амплитудой 200 В
Частота повторений ЗИ 2000 Гц
Усилитель широкополосный 0,5–20 МГц (–6 дБ)
Полосовые фильтры 0.5-16, 0.5-8, 0.5-4, 0.5-2 МГц
Согласование с ПЭП сторонних производителей 7 встроенных контуров с номиналами:
0,66; 1,0; 2,2; 3,3; 4,7; 6,8 и 15 мкГн
Диапазон регулировки усиления 100 дБ
Детектирование радиосигнал
Зоны контроля две зоны контроля
Автоматическая Сигнализация Брака (АСБ) цветовое выделение показаний толщины
при выходе измеренного значения
за заданный диапазон
Дисплей TFT монитор 21"
Интерфейс Ethernet
Диапазон рабочих температур от +10 до 50 °C
Размер измерительного блока (В × Ш × Д) 292 × 195 × 56 мм
Масса измерительного блока 2 кг

Комплект поставки:

  • электронный блок толщиномера
  • специализированный ПК с TFT монитором
  • программное обеспечение
  • принтер
  • ножная педаль для управления сохранением результатов
  • 2 специализированных преобразователя П112-10-ММ с контактной повехностью 2х7мм
  • паспорт

Купить ультразвуковые толщиномеры УДТ-45 можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы – Проведение ультразвукового контроля, Поверка ультразвуковых толщиномеров, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК



Ультразвуковой толщиномер УДТ-45 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
