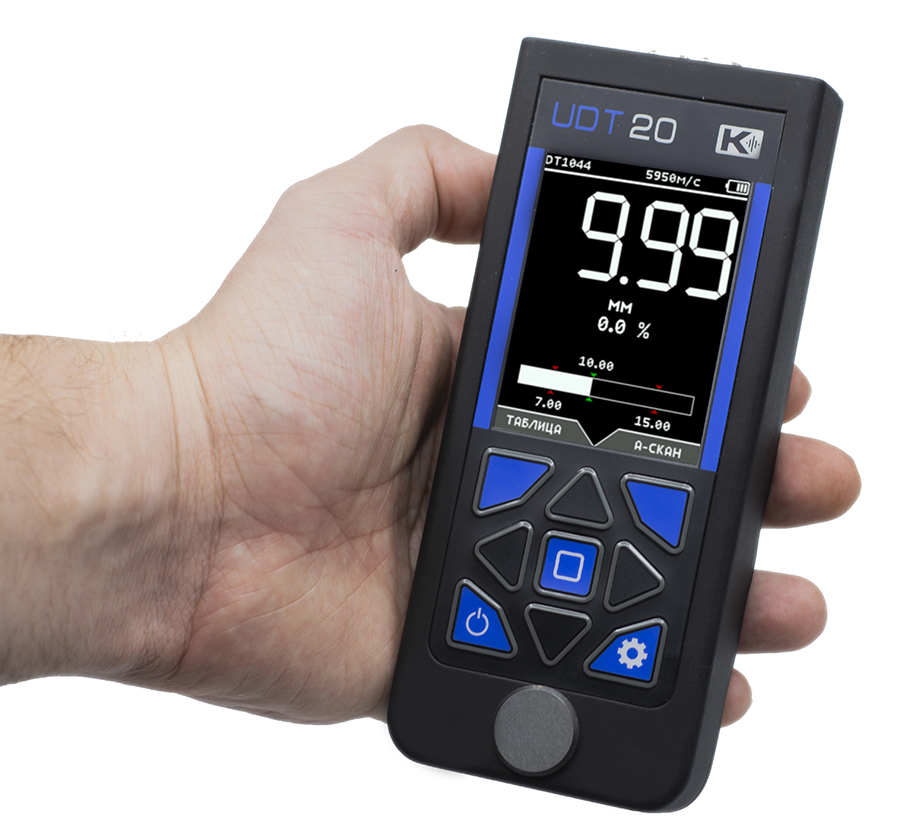

Ультразвуковой толщиномер УДТ-20

Ультразвуковой толщиномер УДТ-20

Ультразвуковой толщиномер УДТ-20 предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей с номинальными частотами от 0, 5 до 20 МГц. Толщиномер измеряет время распространения ультразвуковых сигналов в диапазоне от 0 до 170 мкс, что соответствует диапазону от 0 до 505,7 мм по стали, при скорости распространения ультразвуковых колебаний 5950 м/с.

Толщиномер УДТ-20 с А- и В-сканами может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий (в том числе с корродированными поверхностями) в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

Толщиномер УДТ-20 сделан в России, внесен в Госреестр средств измерений РФ (свидетельство об утверждении типа №31416-11), а также имеет сертификат Госстандарта России RU.C.27.003.A №43062. Методика поверки содержится в МП № 203-22-2016. Прибор может эксплуатироваться при температуре окружающего воздуха от -25 до 55°С, верхнее значение относительной влажности 95% при 35°С и более низких температурах, без конденсации влаги. Температура поверхности измеряемого изделия ограничивается пределами, указанными в паспорте используемого преобразователя. По устойчивости к воздействию атмосферного давления толщиномер УДТ-20 и преобразователи соответствуют группе РI. Степень защиты от воздействия пыли и воды соответствует исполнению IР40.

Ультразвуковой толщиномер УДТ-20 Ультразвуковой толщиномер УДТ-20 Ультразвуковой толщиномер УДТ-20 Ультразвуковой толщиномер УДТ-20 Ультразвуковой толщиномер УДТ-20

Технические характеристики толщиномера УДТ-08 приведены в таблице:

Характеристики Значения
Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля) 0,8-300 мм
Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля) 0,3-500 мм
Развертка мин.:  0 - 7.2 мм
макс.: 0 - 500 мм (сталь)
Дискретность показаний 0.001 - 0.01 -0.1
Погрешность измерения толщины 0,01 мм
Допустимая толщина покрытия между датчиком и поверхностью объекта контроля до 10 мм в режиме "эхо"-"эхо"
Диапазон настройки скорости распространения УЗ колебаний 1000 ... 9999 м/с
Минимальный допустимый радиус кривизны не менее 3 мм
АРУ до 30 дБ
Задержка от 0 мкс до 168 мкс
Диапазон регулировки усиления 92 дБ с шагом 0.5 дБ
Регулировка ВРЧ от 0.1 до 10 дБ/мкс
Частотный диапазон 0.5-20 МГц (-6 дБ)

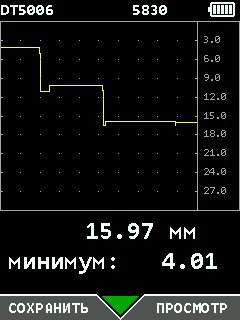

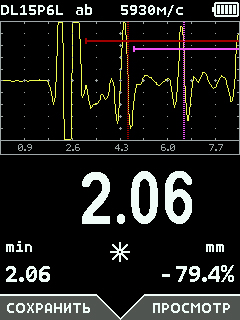

Отображение информации А-скан (радиосигнал), Б-скан (профиль дна), цифровые значения
Зоны контроля две независимых зоны
Автоматическая Сигнализация Брака (АСБ) световая и звуковая по заданным оператором пороговым значениям номинального, минимального и максимального значения
Измерение временных интервалов 0 - эхо;
эхо - эхо
Максимальное количество измерений в секунду 200
Типы используемых преобразователей совмещенный (П111);
раздельно-совмещенный (П112);
раздельный для теневого контроля скорости (П113)

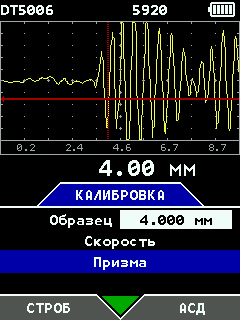

Калибровка призмы по встроенному образцу, либо по любому заданному оператором образцу
Калибровка скорости по заданной оператором толщине образца
Измеряемые величины толщина, скорость
Единицы отображения толщины мм, мкс
Режимы измерения режим сканирования, режим "заморозки" экрана при отрыве от поверхности
Вывод отклонения текущего значения толщины от номинала мм или %
Фиксация минимального значения при сканировании да
Использование преобразователей стороннего производства любые ПЭП в рабочем диапазоне частот
Внесение преобразователей стороннего производства в память сторонний преобразователь с параметрами и кривой V-образности может быть записан в память из ПК
Измерение толщины объектов с неизвестной скоростью функция калибровки по нескольким образцам известной толщины (от 2 до 10)
Дисплей цветной TFT с регулируемой яркостью и сменой палитры; 43 х 58 мм; 240 х 320 точек
Палитра дисплея стандартная цветная, имитация люминесцентного дисплея, имитация монохромного дисплея (для работы на ярком солнечном свету)
Регулировка яркости дисплея 5 - 100% с шагом 1%
Автовыключение подсветки 30 сек, 60 сек, 120 сек или выкл.
Автовыключение толщиномера 3 мин, 5 мин, 10 мин или выкл.
Установка даты/времени да, сохраняется с результатом
Память 100 настроек для датчиков, 250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
Интерфейс связи с ПК USB, стандартный ПК с операционной системой Windows
Язык меню русский, английский

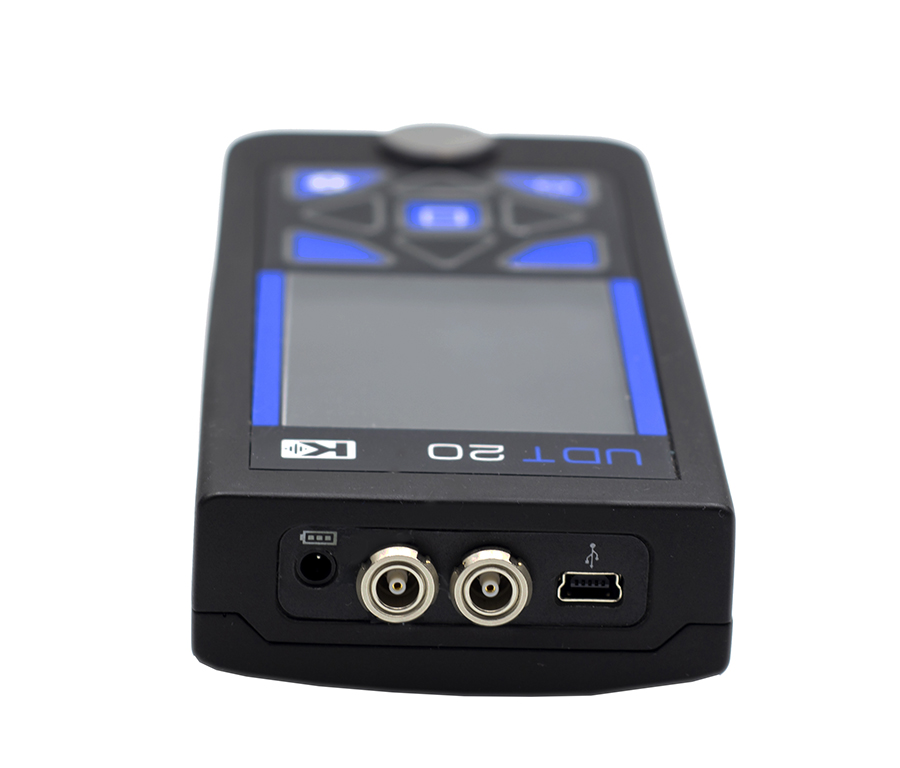

Разъемы преобразователей 2 х Lemo 00
Питание встроенный аккумулятор
Время работы от аккумулятора не менее 12 часов
Внешнее питание толщиномера внешний блок питания  от сети 220 В AC / 5В DC
Диапазон рабочих температур толщиномера от -25 C до +55 C
Габаритные размеры толщиномера (В x Ш x Д) 148 мм x 64 мм x 25 мм
Масса толщиномера 180 г

Комплект поставки

  • Блок электронный УДТ-08
  • Блок питания от сети 220 В, 50 Гц
  • Преобразователи ультразвуковые
  • Кабель подключения преобразователя
  • Кабель подключения к ПК
  • Программное обеспечение для ПК
  • Сумка для переноски и хранения
  • Руководство по эксплуатации
  • Методика поверки

Дополнительная информация:

Купить ультразвуковой толщиномер УДТ-20 можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы – Проведение ультразвукового контроля, Поверка ультразвуковых толщиномеров, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК



Ультразвуковой толщиномер УДТ-20 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
