Ультразвуковой толщиномер NOVOTEST УТ-1М
Ультразвуковой толщиномер УТ-1М – простой и компактный прибор для измерения толщины сталей и сплавов, стекла, пластика, полимеров и других материалов, в которых распространяются ультразвуковые волны. Диапазон измерений по стали 0,8-300 мм, точность +(0,01h+0,05) мм. Толщиномер соответствует ГОСТ 28702-90 и зарегистрирован в Госреестре средств измерений РФ (№ 75774-19). Сферы применения – трубопроводы, листовой прокат, резервуары, строительные конструкции, в том числе с коррозией, односторонним доступом и через покрытия. Толщиномер УТ-1М работает на изделиях с шероховатостью до Rz20, минимальный радиус кривизны – 10 мм.
Толщиномер NOVOTEST имеет 3 варианта исполнения:

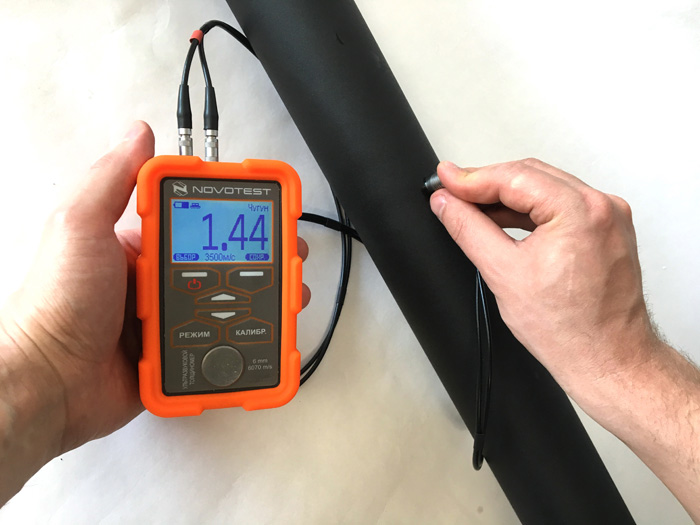

NOVOTEST УТ-1М в ударозащиненном корпусе с защитным бампером,

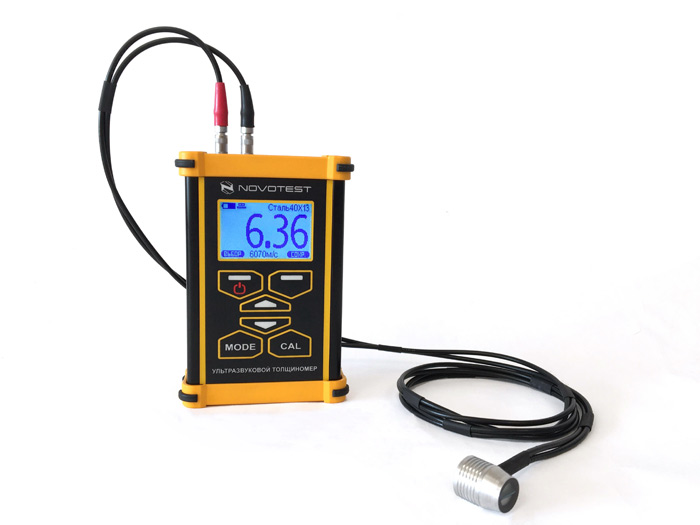

NOVOTEST УТ-1М-СТ в прочном металлическом корпусе для работы в сложный условиях, где высок шанс повредить прибор (падение самого прибора или детали на прибор), а также при «небрежной» эксплуатации, когда у прибора нет закрепленного оператора,

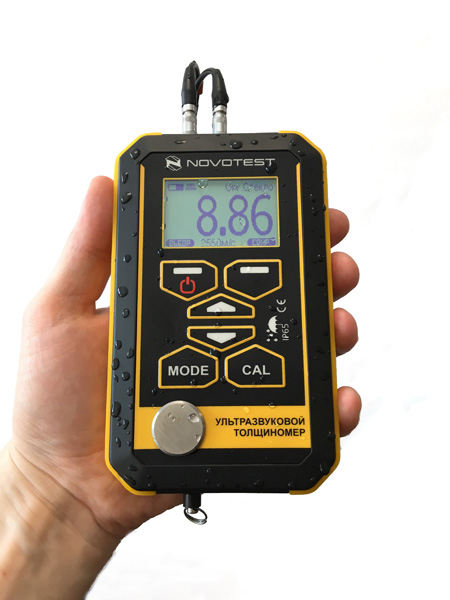

NOVOTEST УТ-1М-IP для тяжелых условий эксплуатации с влагозащищенным корпусом (IР 65 или IP67 для работы под водой), прорезиненные вставки по бокам прибора позволяют держать толщиномер мокрыми или грязными руками, а также защищают его при падении.
Толщиномер NOVOTEST УТ-1М разработан и собран в РФ. Гарантия производителя на электронный блок - 1 год с возможностью продления до 5 лет (с доплатой). Средняя наработка на отказ без учета безотказности преобразователей не менее 6000 ч. Поверка проводится согласно ДСТУ ГОСТ 8.495:2009 ГСИ. «Толщиномеры ультразвуковые контактные. Методы и средства поверки». Межповерочный интервал – 1 год. Возможна поставка как со свидетельством о поверке, так и без метрологической аттестации.

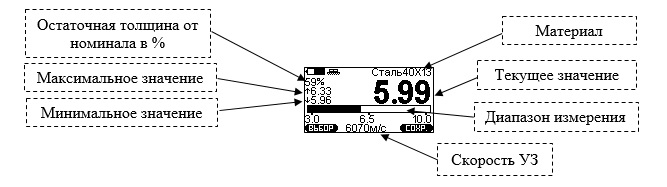

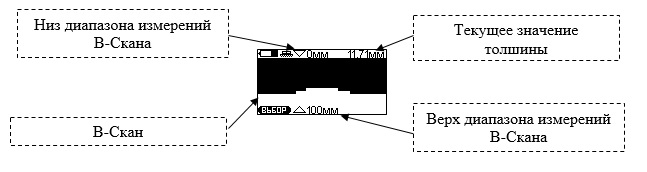

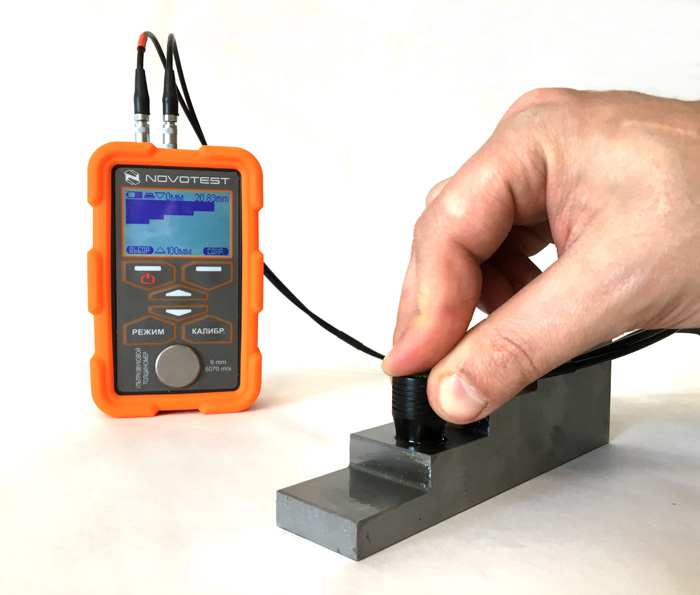

Для работы с толщиномером УТ-1М не требуется специальной подготовки. Простой интерфейс и размещенный на лицевой панели калибровочный образец, позволяют быстро произвести настройку толщиномера. Для более тонкой настройки измерений предусмотрено дополнительное меню параметров. Для лучшей визуализации реализовано отображение в виде В-скана. Питание базового варианта УТ-1М осуществляется 2-мя аккумуляторами типа ААА. У пыле-влагозащищенной версии прибора расширенный аккумуляторный отсек вмещает 3 аккумулятора типа ААА, за счет чего время автономной работы увеличено до 200 часов.
Технические характеристики ультразвукового толщиномера УТ-1М приведены в следующей таблице
| Параметр | Значения | ||
| УТ-1М | УТ-1М-СТ | УТ-1М-IP | |
| Диапазон измеряемых толщин (в зависимости от преобразователя), мм | 0,8 - 1000 | ||
| Диапазон установки скорости ультразвука, м/с | 700 - 17000 | ||
| Скорость ультразвука в эталонной мере прибора, м/с | 6070 ± 70 | ||
| Дискретность отсчета на цифровом индикаторе, мм | 0,01 | ||
| Время установления показаний, с (не более) | 1 | ||
| Основная погрешность измерений, мм | +(0,01Т+0,05) | ||
| Габаритные размеры, мм | 120 х 60 х 25 | 130 х 89 х 39 | 148 х 90 х 26 |
| Диапазон рабочих температур, °С | от - 25 до + 40 | от - 20 до + 40 | |
| Питание толщиномера | 2 элемента питания типа ААА | 3 элемента питания типа ААА | |
| Время непрерывной работы, ч (не менее) | 20 | 25 | 120 при стандартных настройках и 200 при минимальных |
| Масса с аккумуляторов, кг | 0,25 | 0,35 | |
Характеристики применяемых преобразователей
| Параметр | Тип датчика | ||||
| Стандартные | Низкочастотный | Высокотемпературный | |||
| П112-10-6/2 | П112-5-10/2 | П112-2,5-12/2 | П112-1,25-20/2 | 5 МГц и 10 МГц (до 200°С) | |
| Диапазон измерения | 0,8 – 30 мм | 1 – 75 мм | 2,5 – 300 мм | 4 – 300 мм; для материалов с высоким затухания ультразвука (см. таблицу) | 1,0 - 500 мм по стали (по заказу возможны другие характеристики) |
| Погрешность измерений | ± (0,01h + 0,05) мм | ± (0,01h + 0,05) мм | ± (0,01h + 0,05) мм | ± (0,01h + 0,05) мм | ± (0,01h + 0,05) мм |
В комплект поставки входят: электронный блок NOVOTEST УТ-1М с защитным бампером; стандартный датчик (один на выбор); 2 аккумулятора типа АА, (для УТ-1М-IP 3 аккумулятора); зарядное устройство; руководство по эксплуатации; контактная жидкость, сумка. Дополнительно доступно для заказа: датчики различного типа; дополнительные аккумуляторы и зарядное устройство, ультразвуковые стандартные образцы различных толщин из различных материалов. Технические характеристики ультразвукового толщиномера УТ-1М и применяемых датчиков приведены в сводных таблицах ниже. Дополнительная информация о настройках и технических характеристиках содержится в паспорте. Актуальная цена указана в прайс-листе.
