Ультразвуковой толщиномер CTS-30A

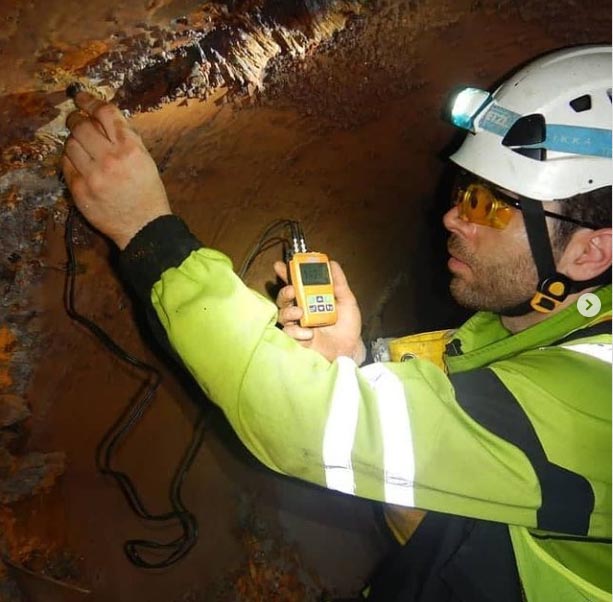

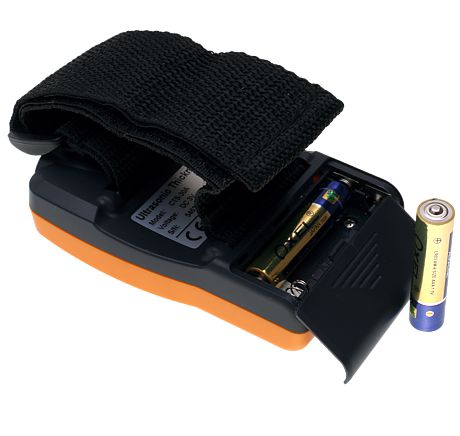

Ультразвуковой толщиномер CTS-30A – базовый прибор в линейке толщиномеров китайской компании SIUI. CTS-30A прост, надежен и подходит для пользователей с минимальным опытом. Толщиномер применим для контроля изделий из чёрных и цветных металлов с гладкими или грубыми и корродированными поверхностями, а также измерений толщины пластмасс, композитных материалов, стекла и других материалов в диапазоне от 0,8 до 300 мм (по стали). Модель имеет малый вес и габариты (120 гр. при 100 х 65 х 25 мм). Сменный аккумулятор обеспечивает непрерывную работу в течение 30 часов при температуре от -10 до 40°С. Корпус прибора защищен от пыли и влаги на уровне IP54 (возможна работа в запылённых помещениях и под дождем). Ремень на запястье дает возможность работы в полевых и монтажных условиях. Толщиномер CTS-30A соответствует требованиям ГОСТ 28702-90 и внесен в реестр средств измерений РФ (свидетельство о регистрации).

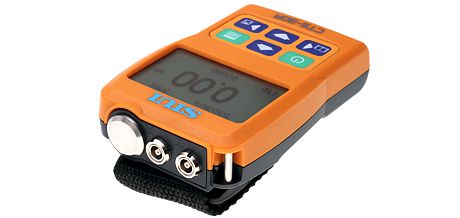

На лицевой панели ударопрочного корпуса толщиномера расположено шесть кнопок управления. Для быстрой калибровки прибора в корпус встроен юстировочный образец. Измерения производятся при помощи преобразователя с частотой 5 МГц. Встроенная память, до 5000 измерений, и USB порт позволяют сохранить и обработать большой массив данных с последующим архивированием на ПК. Программное обеспечение толщиномера, соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
В комплект поставки входит: толщиномер ультразвуковой CTS-30A, преобразователь, кабели, руководство по эксплуатации, флакон для контактной жидкости, диск с ПО, сумка для переноски, методика поверки со свидетельством. Гарантия производителя и межповерочный интервал составляют – 1 год. С дополнительной информацией об ультразвуковом толщиномере CTS-30А можно ознакомиться в фирменной брошюре. Технические характеристики приведены в сводной таблице ниже. Цена толщиномера в прайс-листе.
Технические характеристики толщиномера CTS-30А, и аналогичных моделей компании SIUI приведены в следующей таблице:
Модель | CTS-30A | CTS-30B | CTS-30C | CTS-49 | CTS-59 |
Единица измерения | мм/дюйм | мм/дюйм | мм/дюйм | мм/дюйм | мм/дюйм |
Диапазон измерений | 0,8 мм–300 мм (для стали) | 0,8 мм–400 мм (для стали) | 0,8 - 400 мм (через покрытие 3,0 - 50 мм) |
0,5 мм-600 мм | 0,5 мм-600 мм |
Точность измерений | 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) | 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) | 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) | 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) | 0,01 мм / 0,1 мм (0,001 дюйм / 0,01 дюйм) |
Погрешность измерения |
где Н – толщина контролируемых материалов |
где Н – толщина контролируемых материалов |
где Н – толщина контролируемых материалов |
где Н – толщина контролируемых материалов |
где Н – толщина контролируемых материалов |
Скорость ультразвука в материале | 1000-9999 м/с | 1000-9999 м/с | 1000-9999 м/с | 400-15000 м/с | 400-15000 м/с |
В-скан | нет | нет | нет | нет | есть |
Передача данных | Мини USB порт LEMO 00 совместимый (T/R) |
Мини USB порт LEMO 00 совместимый (T/R) |
Мини USB порт LEMO 00 совместимый (T/R) |
Мини USB порт слот карты микро SD LEMO 00 совместимый (T/R) |
Мини USB порт слот карты микро SD LEMO 00 совместимый (T/R) |
ПЭП | Только TG5-10L | TG5-10L TG7.5-6L TG2-12L TG5-6L TG5-8L |
TG5-10L TG7.5-6L TG2-12L TG5-6L TG5-8L |
TG5-10L TG7.5-6L TG2-12L TG5-6L TG5-8L |
TG5-10L TG7.5-6L TG2-12L TG5-6L TG5-8L |
высокотемпературный зонд TG5-10HL | для измерения через покрытия TGM5-10CL | для измерения через покрытия TGM5-10CL | 7,5 МГц, задержка | ||
высокотемпературный зонд TG5-10HL | |||||
высокотемпературный зонд TG5-10HL | высокотемпературный зонд TG5-10HL | Поддержка смарт-диалога для автоматического определения ПЭП | |||
Усиление | Авто | Низкий уровень/нормальный/высокий | Низкий уровень/нормальный/высокий | 0-110 дБ, ручная регулировка/автоматическая (для автопоиска) | 0-110 дБ, ручная регулировка/автоматическая (для автопоиска) |
Режим отображение информации | Вертикальное | Вертикальное | Вертикальное | Вертикальный Горизонтальный |
Вертикальный Горизонтальный |
Автоматическая калибровка по встроенному юстировочному образцу (для стали) | нет | нет | есть | есть | есть |
Калибровка по двум точкам | нет | нет | есть | есть | есть |
Измерение минимального значения | есть | есть | есть | есть | есть |
Измерение среднего значения измерений | есть | есть | есть | есть | есть |
Установка предельного значения измерений | есть | есть | есть | есть | есть |
Измерение разницы толщин | есть | есть | есть | есть | есть |
Динамические измерения скорости | нет | нет | нет | есть | есть |
Измерение толщины стальных труб с диаметром не менее 20 мм и толщиной не менее 1 мм | есть | есть | есть | есть | есть |
Измерение значения сверхнормативного сигнала | нет | нет | нет | есть | есть |
Звуковая сигнализация и функция замораживания | нет | нет | нет | есть | есть |
Автоматический поиск | нет | нет | нет | нет | есть |
Автоматическое отключение через 2/5/10/20/30 минут на выбор | нет | нет | нет | есть | есть |
Объем памяти | До 5000 значений + 100 настроек | До 5000 значений + 100 настроек | До 5000 значений + 100 настроек |
|
|
Дисплей | 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей | 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей | 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей | 5″-цветной TFT-ЖК дисплей высокого разрешения с высокой яркостью подсветки индикатора (видимой под солнцем), 800×480 пикселей | 5″-цветной TFT-ЖК дисплей высокого разрешения с высокой яркостью подсветки индикатора (видимой под солнцем), 800×480 пикселей |
Габариты | 100×65×25 мм | 100×65×25 мм | 100×65×25 мм | 105×180×42 мм | 105×180×42 мм |
Вес | 120 грамм | 120 грамм | 120 грамм | 600 грамм | 600 грамм |
Рабочая температура | -10+40˚С | -10+40˚С | -10+40˚С | -10+45˚С | -10+45˚С |
Источник питания | до 30 часов непрерывной работы 2 батарейки размера AAA |
до 30 часов непрерывной работы 2 батарейки размера AAA |
до 30 часов непрерывной работы 2 батарейки размера AAA |
Адаптер питания 12 В постоянного тока 5 часов работы с комплектом перезаряжаемых литиевых аккумуляторов 7.4 В |
Адаптер питания 12 В постоянного тока 5 часов работы с комплектом перезаряжаемых литиевых аккумуляторов 7.4 В |
Язык | Русский, английский, французский, немецкий, испанский, португальский, китайский | Русский, английский, французский, немецкий, испанский, португальский, китайский | Русский, английский, французский, немецкий, испанский, португальский, китайский | Русский, английский, французский, немецкий, испанский, португальский, китайский | Русский, английский, французский, немецкий, испанский, португальский, китайский |
Купить ультразвуковой толщиномер SIUI CTS-30A можно по официальной цене производителя, указанной в прайс-листе. Смотрите так же разделы – Проведение ультразвукового контроля, Поверка ультразвуковых толщиномеров, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК
