Спектрометр МКС-АТ6101ДР

Спектрометр МКС-АТ6101ДР Спектрометр МКС-АТ6101ДР представляет собой портативный и многофункциональный прибор, предназначенный для решения широкого круга задач, таких как радиоэкологический мониторинг окружающей среды, радиационный контроль строительных материалов и изделий на содержание естественных радионуклидов, геологоразведка и радиационное картографирование. Прибор может использоваться в лабораторных и полевых условиях, а модель МКС-АТ6101ДР в погружном герметичном исполнении позволяет осуществлять обнаружение и идентификацию радиоактивных веществ в жидких радиоактивных отходах, воде. В общем случает, спектрометр МКС-АТ6101ДР позволяет проводить следующие измерения:

  • определение содержания естественных радионуклидов 40K, 226Ra, 232Th
  • измерение поверхностной и удельной активности техногенных радионуклидов 134Cs и 137Cs в почвах и грунтах без отбора проб в месте естественного залегания с автоматическим определением толщины загрязненного радионуклидами слоя почвы;
  • измерения удельной активности радионуклидов 137Cs, 134Cs, 131I в воде, продуктах питания, продукции агропромышленного комплекса и лесного хозяйства;
  • идентификации радионуклидов;
  • измерения мощности амбиентного эквивалента дозы гамма-излучения на объектах радиационного контроля.

Спектрометр МКС-АТ6101ДР состоит из устройства детектирования, включающего в себя блок детектирования гамма-излучения БДКГ-11 и устройство обработки. В качестве детектора используется сцинтиллятор NaI(Tl) размером 63×63 мм. Устройство детектирования помещается в термоударопрочный алюминиевый корпус и соединяется с персональным компьютером с помощью беспроводной технологии Bluetooth, способной поддерживать связь на расстоянии до 10 м. Спектрометрическая информация с устройства детектирования принимается и выводится на экран персонального компьютера через Bluetooth-адаптер и выводится на экран.

Для проведения точных и достоверных измерений, в спектрометре МКС-АТ6101ДР применена система встроенной светодиодной стабилизации измерительного тракта, которая обеспечивает проверку работоспособности всего тракта в процессе работы, кроме того, в БДКГ-11 реализована система автоматической температурной коррекции усиления. Персональный компьютер спектрометра МКС-АТ6101ДР имеет встроенный GPS-приемник, обеспечивающий прием географических координат от спутников с точностью до 3 м, в результате чего осуществляется привязка результатов измерений на местности.

В спектрометре МКС-АТ6101ДР реализована возможность передачи измеренного массива данных в ПК для последующей детальной обработки при помощи специализированного ПО «GARM». При использовании планшета также возможно применение ПО “ATDR”. Программное обеспечение позволяет выполнять следующие функции:

  • отображать спектры гамма-излучения, в том числе в виде «водопадной» диаграммы;
  • отображать скорости счета импульсов гамма- и нейтронного излучения в виде диаграммы;
  • отображать пути сканирования с индикацией мощности дозы гамма-излучения, скорости счета импульсов гамма-излучения, суммы импульсов гамма-излучения, активности радионуклидов в геометриях 2π и 4π;
  • конвертировать результаты сканирования в файлы формата «.kml» для отображения на географической карте в программе «Google Earth»

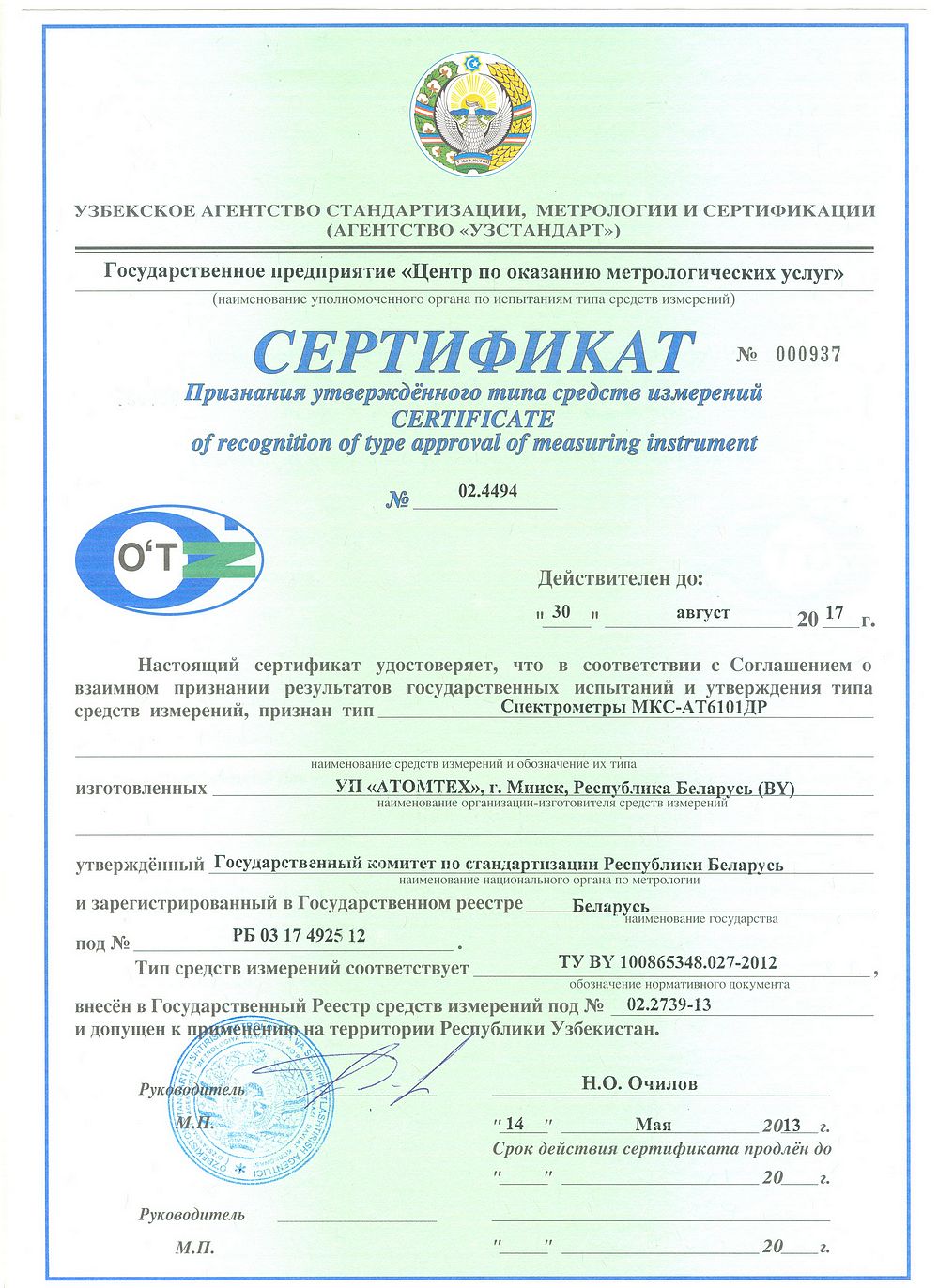

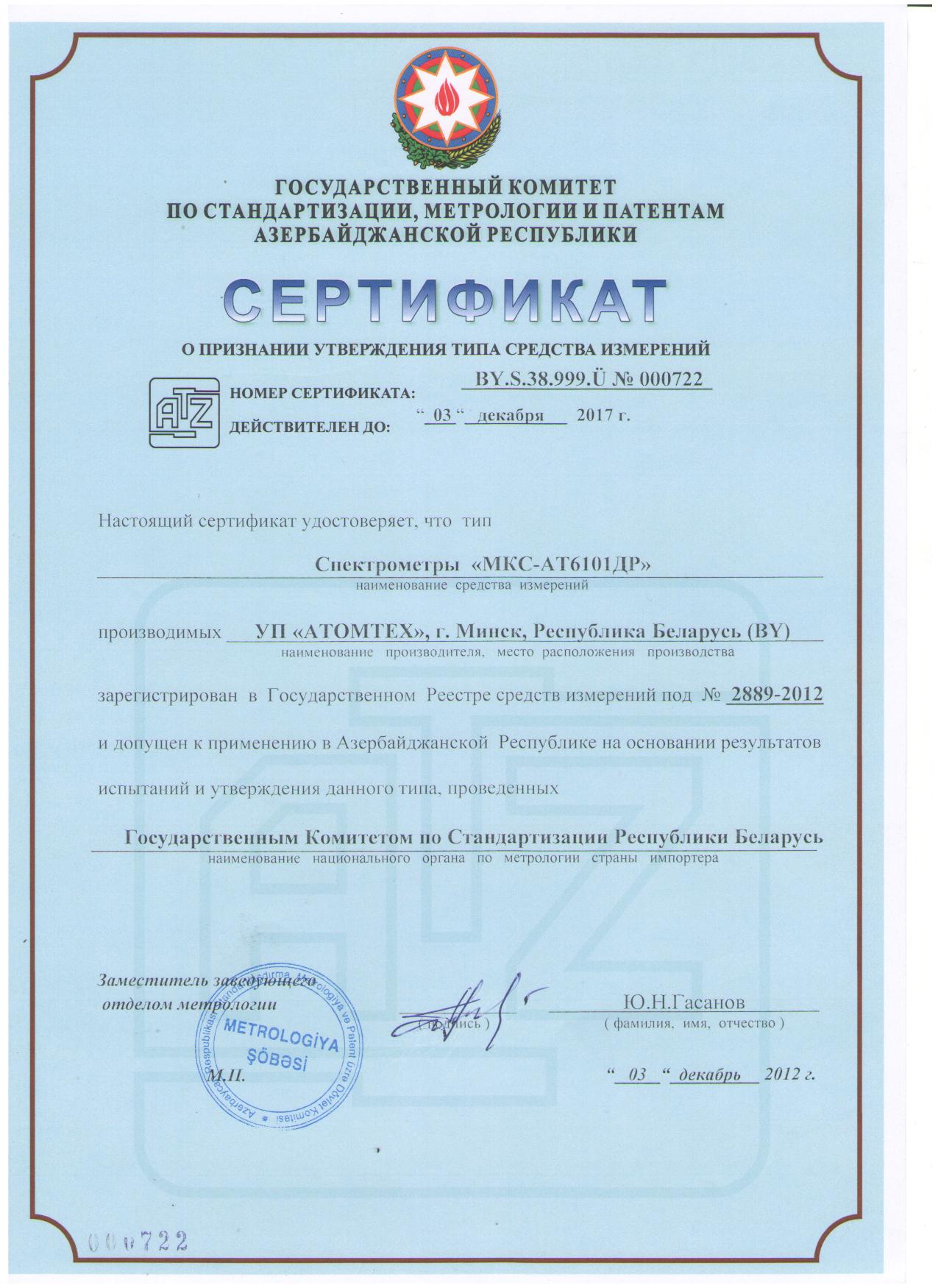

Спектрометр МКС-АТ6101ДР зарегистрирован в Государственных реестрах РФ (№ 54115-13), Узбекистана, Азербайджана, Беларуси и Казахстана.

Внешний вид прибора Стационарное исполнение Измерение и анализ аппаратурного спектра гамма-излучения Измерение активности заданных радионуклидов в объекте контроля Измерение мощности амбиентной дозы гамма-излучения и интегральной скорости счета Контроль жидких радиоактивных отходов без отбора проб ПО «GARM» ПО “ATDR”

Технические характеристики, заявленные производителем спектрометра МКС-АТ6101ДР в различном исполнении приведены в таблице

Параметр Спектрометр МКС-АТ6101ДР
(полевое исполнение)
Спектрометр МКС-АТ6101ДР
(погружное исполнение)
Фото прибора Спектрометр МКС-АТ6101ДР Спектрометр МКС-АТ6101ДР
Детектор Сцинтилляционный, NaI(Tl) Ø63x63 мм Сцинтилляционный, NaI(Tl) Ø63x63 мм
Диапазон энергий гамма-излучения 50 кэВ – 3 МэВ 50 кэВ – 3 МэВ
Диапазон измерения активности в геометрии 2π стерадиан 134Cs, 137Cs 134Cs, 137Cs
(в 15 см слое почвы)
40K, 226Ra, 232Th -
4 – 3700 кБк/м2 50 – 106 Бк/кг 100 – 104 Бк/кг
Диапазон измерения активности в геометрии 4π стерадиан 134Cs, 137Cs 131I 40K, 226Ra, 232Th 134Cs, 137Cs 131I 40K
50 – 106 Бк/кг 30 – 106 Бк/кг 50 – 104 Бк/кг 50 – 106 Бк/кг 30 – 106 Бк/кг 50 – 104 Бк/кг
Относительная погрешность измерений содержания радионуклидов не более ±20% не более ±20%
Относительное энергетическое разрешение для гамма-излучения 137Cs с энергией 662 кэВ, не более 8% 8%
Максимальная входная статистическая загрузка спектрометров, с-1, не менее 5·104 5·104
Число каналов АЦП 512 512
Диапазон измерений мощности амбиентного эквивалента дозы 0,01 - 100 мкЗв/ч 0,01 - 100 мкЗв/ч
Чувствительность к гамма излучению, имп·с-1/мкЗв·ч-1 241Am 137Cs 60Co 241Am 137Cs 60Co
11600 2200 1200 11600 2200 1200
Относительная погрешность измерений мощности амбиентного эквивалента дозы не более ±20% не более ±20%
Время установления рабочего режима 1 мин 1 мин
Время непрерывной работы Не менее 9 часов Не менее 9 часов
Интегральная нелинейность не более 1% не более 1%
Нестабильность показаний за время непрерывной работы не более 1% не более 1%
Диапазон рабочих температур от -20 °С до +50 °С от -20 °С до +50 °С
Степень защиты прибора IP67 по ГОСТ 14254 IP67 по ГОСТ 14254
Интерфейс подключения к ПК USB USB
Габаритные размеры и масса КПК Планшет УД Устройство детектирования
100x250x60 мм
0,5 кг
144x242x40 мм
1,1 кг
Ø130x500 мм
4,5 кг
Ø130x500 мм
4,5 кг
Цена в долларах США от 8650 от ???

Комплект поставки спектрометра МКС-АТ6101ДР

Наименование Количество
Устройство детектирования: герметичный защитный контейнер, -блок детектирования БДКГ-11, устройство обработки 1
КПК «Nautiz X7» 1
Опорное устройство (для обеспечения устойчивого положения спектрометра при размещении на горизонтальной поверхности) 1
Контрольная проба (для стабилизации БД) 1
Сетевой адаптер (для заряда блока аккумуляторов от эл. сети) 1
Кабель для подключения спектрометра к источнику «+12В» 1
Прикладное ПО «AT6101DR» с руководством оператора 1
Плечевой ремень для переноски 1
Руководство по эксплуатации с методикой поверки 1
Контейнер для хранения и переноски прибора 1
Дополнительно можно заказать
Батарея дополнительная «Nautiz X7 Battery»
Ремень «Nautiz X7 Carrier» для переноски ПК на поясе

Дополнительная информация

Купить спектрометр МКС-АТ6101ДР можно по цене, указанной в прайс-листе. Цена прибора указана с учетом НДС.
Смотрите также разделы Дозиметры, Поверка дозиметров, Аттестация специалистов по неразрушающему контролю, Радиографический контроль




Спектрометр МКС-АТ6101ДР можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А также Республики Казахстан, Белоруссия и другие страны СНГ.
