Цифровой сканер CRxVision

CRx Vision - новый универсальный настольный сканер запоминающих пластин компании General Electric применяемый для анализа снимков при радиографическом неразрушающем контроле. Применение сканера CRxVision с программным обеспечением значительно повышает скорость контроля и качество интерпретации снимков, а также снижает эксплуатационные расходы (особенно при больших объемах). Расчет экономической эффективности систем цифровой радиографии приведен здесь. Система CRxVision внесена в Госреестр средств измерения РФ под номером 65995-16. Также оформлен сертификат соответствия стран таможенного союза. Производство - «GE Sensing & Inspection Technologies GmbH», Германия. Срок гарантии – 1 год.

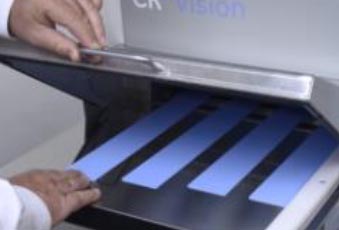

Сканер запоминающих пластин CRx Vision имеет глубину цвета 16 бит с разрешением 35 или 70 мкм. Модель работает с запоминающими пластинами шириной от 73 мм и длиной до 1 500 мм. Производительность сканера для пластины 10x40 см составляет 90 пластин в час при разрешении 70 мкм или 28 пластины при разрешении 35 мкм. Сканер может работать в режиме одновременного сканирования нескольких пластин и не требует регулировки фотоумножителя при экспонировании пластин разной толщины. Подробное описание запоминающих пластин GE приведено здесь.

Запоминающие пластины GE имеют ферромагнитную подложку, которая позволяет пропускать пластины через сканер магнитным способом, без механического воздействия на рабочую поверхность. Новая конструкция пластин снижает интенсивность обратного рассеянного излучения и увеличивает срок их службы. Пластины способны возвращаться в исходное плоское состояние после многократного огибания объектов сложной формы. Считанное с пластины изображение передается на ПК в форматах TIFF, BMP, JPEG или DICONDE, что намного компактнее и удобнее чем архив рентгеновских пленок.

Цифровой сканер CRxVision Цифровой сканер CRxVision Цифровой сканер CRxVision Цифровой сканер CRxVision

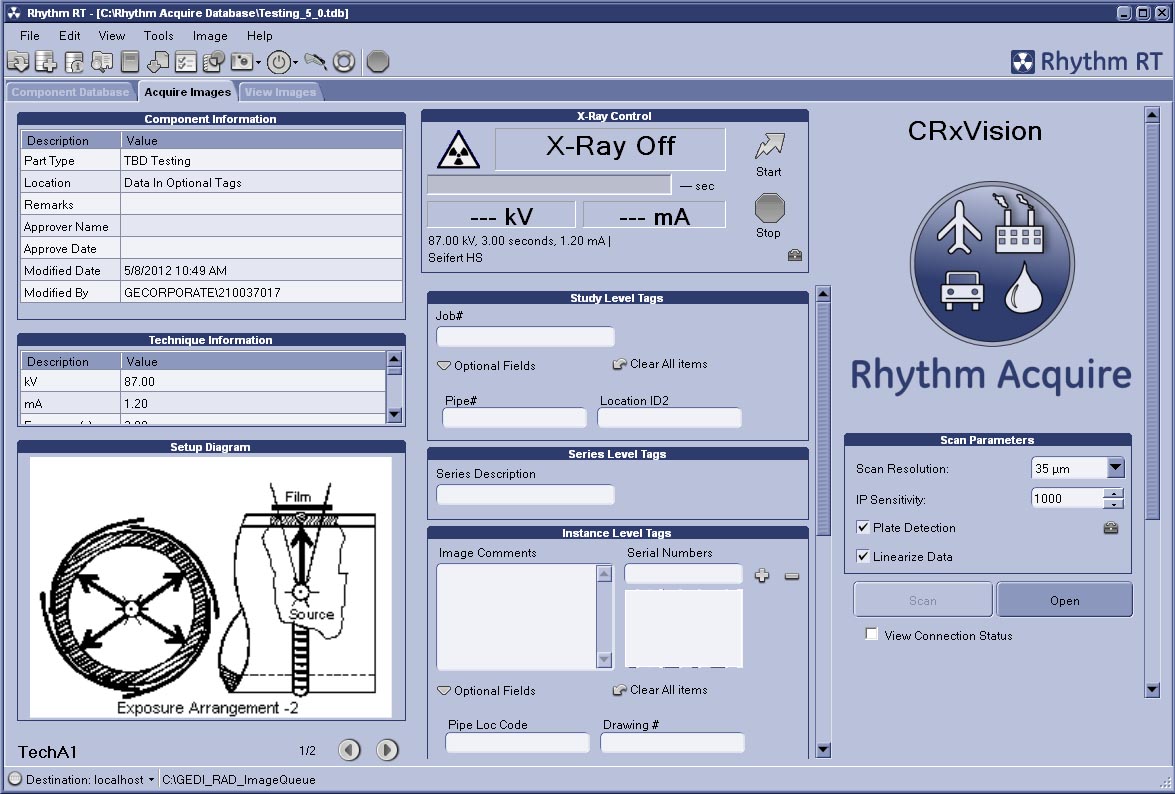

Программное обеспечение Rhythm RT дает расширенные возможности по анализу изображений повышает вероятность обнаружения дефектов снижая влияние человеческого фактора. ПО дает возможность улучшить качество, выделить исследуемую область, измерить интересующие фрагменты, добавить аннотации и прочие атрибуты (видеопрезентация). Работа сканера полностью соответствует зарубежным стандартам ISO, ASME, ASTM и EN а также принятому Ростехнадзором руководству по безопасности "Методические рекомендации о порядке проведения компьютерной радиографии сварных соединений технических устройств, строительных конструкций зданий и сооружений, применяемых и эксплуатируемых на опасных производственных объектах".

Срок гарантии 1 год с опциональной возможностью продления до 2 лет.

Технические характеристики цифрового сканера CRx Vision приведены в таблице

Характеристика Значение
Диапазон измерений (максимальный размер пластин), мм:
по оси Х
по оси Y

от 0,04 до 350*
от 0,04 до 1500*
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм ±(0,01+5·L/1000), где L – измеряемая длина в мм
Разрешение, мкм Стандартное (SR) 70 мкм
Высокое (HR) 35 мкм
Наивысшее базовое пространственное разрешение Стандартное (SR) - 80 мкм (6,25 пар линий/мм)
Высокое (HR) - 40 мкм (12,5 пар линий/мм)
Производительность при использовании пластин 10 x 40 см Стандартное (SR) 90 пластин в час
Высокое (HR) 28 пластин в час
Время получения изображения (в Rhythm RT) Стандартное (SR) 40 сек
Высокое (HR) 147 сек
Глубина цвета 16 бит
Дискретность отсчета, мм 0,01
Напряжение питания от сети переменного тока частотой (55±5) Гц, В 220±22
Стирание изображения Встроенное
Интерфейсы Ethernet, RJ45
Потребляемая мощность, Вт, не более 140
Габаритные размеры (длина, ширина, высота), мм не более 1280×560×470
Масса, кг не более 50
Средний срок службы, лет 5
Наработка на отказ, ч 10 000
Условия эксплуатации:
диапазон температуры окружающего воздуха, оС
относительной влажность окружающего воздуха, %, не более
диапазон атмосферного давления, кПа

от + 15 до + 25
90
от 84,0 до 106,7
Межповерочный интервал 1 год

* - Верхняя граница диапазона измерений определяется габаритными размерами рентгенографической запоминающей пластины.

Дополнительные принадлежности:

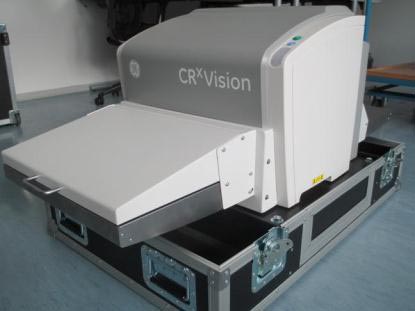

  • Транспортировочный кейс, встроенные шок абсорберы
  • Стол подачи-выгрузки со светозащитной крышкой
  • Длинный стол подачи-выгрузки
  • Авиа-багажный футляр
  • Гибкие: полихлорвиниловые или виниловые конверты
  • Пластины IPC2 – Высокоскоростная пластина
  • Пластины IPS – Высокое разрешение
  • Пластины IPS2 – Высокое разрешение
  • Пластины IPU – Максимально высокое разрешение (рентгенография)

Дополнительные материалы:

Купить систему компьютерной радиографии CRx Vision можно по официальной цене производителя. Смотрите так же разделы: Рентгеновские аппараты, Принадлежности для радиографического контроля, Аттестация лабораторий НК, Обучение специалистов по радиографическому методу.



Цифровой сканер CRx Vision можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
