Цифровая радиография DUERR
С общим описанием метода цифровой радиографии и отзывами заказчиков можно ознакомиться здесь.
Калькулятор экономической эффективности цифровых сканеров здесь.
DUERR NDT является первой международной компанией, которая разработала сканер с лазерным пятном 12,5 мкм, удовлетворяющий всем строгим требованиям EN 14784 и ASTM 2446. Сканеры DUERR с запоминающими пластинами высокой разрешающей способности дают возможность получить базовое пространственное разрешение 40мкм но при этом идеально подходят для контроля сварных швов и объектов, требующих меньшего разрешения.
В сканерах DUERR NDT применена запатентованная технология считывания информации с запоминающей фосфорной пластины на основе параболического зеркала (Photon Collecting System), за счет чего достигается двух-трехкратное увеличение отношения сигнал/шум, по сравнению с наиболее распространенными барабанными сканерами. Все сканеры разработаны и производятся в Германии. Для удобства пользователей в ПО поставляемом в составе комплекса КР DUERR NDT предлагаются несколько наборов настроек оптимизированных для типовых задач радиографического НК.
Для пользователей комплексов компьютерной радиографии имеется возможность программного изменения режимов считывания пластин, таких как: напряжение на ФЭУ, размер пикселя и мощность лазера, что позволяет устанавливать оптимальные параметры сканирования и получать результаты для различных условий экспонирования. По запросу клиента могут быть поставлены комплексы с несколькими предустановленными режимами считывания пластин. Также предусмотрена возможность выдачи отчетов и заключений в соответствии с ведомственными нормативными документами ОАО «Газпром» ОАО «АК «Транснефть» и других компаний. Качество цифровых сканеров DUERR подтверждено рядом заключений приведенных в конце данной страницы. Высокие технические характеристики и надежность систем компьютерной радиографии от DUERR NDT проверены и подтверждены большим количеством пользователей по всему миру. На сегодняшний день произведено уже более 25 000 подобных систем.
Основой комплексов цифровой радиографии являются цифровые сканеры. Сканеры DUERR представлены портативными моделями CR 35 NDT / HD-CR 35 NDT и стационарной моделью HD-CR 43 NDT

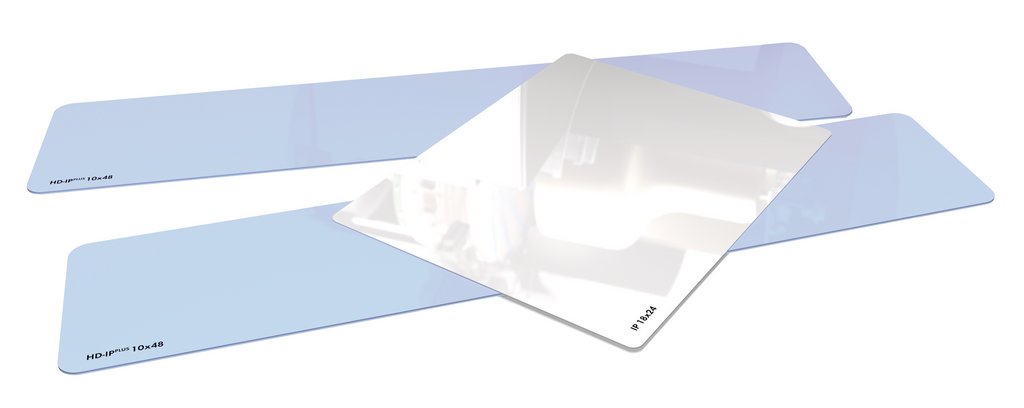

Сканер CR 35 NDT – оптимален для мобильного применения в нефтегазовой и нефтехимической промышленности и на других объектах, при контроле которых не требуется максимальное разрешение. На сегодняшний день CR 35 это самая компактная и самая экономичная система, что не мало важно при работе в полевых условиях от фирменного аккумулятора или автомобильного прикуривателя. Сканер CR 35 может считывать запоминающие пластины обоих типов IP и HD-IP (высокого разрешения). Максимальная ширина считываемых пластин 35 см, максимальная длина фактически не ограничена. Направляющие на сканере позволяют считывать две пластины одновременно, в этом случае программное обеспечение сохранит изображение с каждой пластины в отдельном файле. В модели CR 35 NDT существует возможность настройки 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя, скорость вращения лазера. Для удобства пользователей в ПО поставляемом в составе комплекса КР DUERR NDT предлагаются несколько наборов настроек заранее оптимизированных для типовых задач радиографического НК.
Сканер HD-CR 35 NDT отличается от предыдущей модели более высоким пространственным разрешением (до 40 мкм). На сегодняшний день это лучшее значение для систем компьютерной радиографии представленных на рынке. Еще одной отличительной особенностью модели HD-CR 35 NDT является уникальная технология фокусировки лазера TreFoc позволяющая настраивать размер лазерного пятна. Сдвигая или раздвигая лепестки диафрагмы, механизм изменяет диаметр лазерного луча до значений 12,5; 25 и 50 мкм. Так же предусмотрена возможность плавной регулировки разрешения в диапазоне 12,5 – 200 мкм. Таким образом для задач РК не требующих высокого разрешения, можно настроить меньшее разрешение при этом сократив время считывания запоминающей пластины. Основные сферы компьютерной радиографии с применением модели HD-CR 35 NDT это авиационная, космическая и атомная отрасли.
• HD-CR 43 NDT – стационарный сканер высокого разрешения до 40 мкм (аналогично модели HD-CR 35 NDT).
Так же как и портативные модели, HD-CR 43 NDT позволяет плавно регулировать разрешение в диапазоне 12,5 – 200 мкм., поэтому для задач радиографического НК не требующих высокого разрешения посредством ПО можно настроить меньшее разрешение при этом время считывания запоминающей пластины сократится. Данный тип сканеров работает в автоматическом режиме, с использованием пластин в жестких кассетах. Корпус пластин позволяет исключить их контакт с поверхностью прибора, что обеспечивает ресурс пластин не менее 25 тысяч циклов. ЗП позволяет использовать ее до 25.000 раз. Кроме жестких кассет с ЗП сканер HD-CR 43 NDT может считывать пластины, которые при экспонировании находятся в гибких кассетах, и поэтому могут быть использованы при контроле объектов сложной формы. Перед считыванием эти ЗП извлекаются из гибких кассет и загружаются в специальные кассеты-адаптеры, а затем считываются бесконтактным способом. Таким образом, применение гибких запоминающих пластин совместно со сканером HD-CR 43 NDT позволяет существенно увеличить их ресурс. Основные сферы применения модели HD-CR 43 NDT - авиационная, космическая и атомная отрасли.
Все модели сканеров DUERR поставляются в комплекте с методической инструкцией по контролю основного металла и сварных соединений, специально разработанной в Эксперт-Центре ОАО «НИКИМТ-Атомстрой».
Для обучения работе с прибором, для потенциальных заказчиков предусмотрен бесплатный курс практических занятий на базе «Эксперт-Центра» ОАО «НИКИМТ-Атомстрой». Технические характеристики заявленные производителем цифровых сканеров DUERR приведены в таблице
Технические характеристики | HD-CR 35 NDT | CR 35 NDT | HD-CR 43 NDT | ||
Внешний вид: |
|
||||
BSR (базовое пространственное разрешение сканера) | 40 мкм (5-20 пар линий/мм) | 40 мкм (5-10 пар линий/мм) | 40 мкм (2-20 пар линий/мм) | ||
Размер лазерного пятна | 12,5 / 25 / 50 мкм (опция). | 30 мкм. | 12,5 мкм. | ||
Разрешение, градаций серого | 16 бит, 65.536 градаций серого | ||||
Дисплей (размер, дюйм / разрешение, пикс.) | 4,3 / 800х480 | - | - | ||
Максимальный объем карты памяти, Гб | 32 | - | - | ||
Интерфейс подключения | Ethernet, W-LAN | USB-2 | Ethernet | ||
Качество снимка аналогично рентгеновской пленке | Fuji IX50, Kodak M125, AgfaD4 | Fuji IX 100HD, Kodak M125, AgfaD7 | Fuji IX50, Kodak M125, AgfaD4 | ||
Размеры сканируемых пластин | максимальная ширина – 35 см | ||||
Стандартные размеры пластин | 10х24 см, 24х30 см; 10х48 см; 30х40 | ||||
Ресурс пластин | 3 000 циклов | 3 000 циклов | 25 000 - 30 000 циклов | ||
Время сканирования | 0,5-3 мин (зависит от режима считывания и размера пластин) | 0,5-2 мин (зависит от режима считывания и размера пластин). | 0,5-3 мин (зависит от режима считывания и размера пластин) | ||
Размеры сканера | 40х37х47 см. | 39х38х52 см. | 113х41х46 см. | ||
Вес (без кейсов для хранения и транспортировки) | 17,5 кг | 21 кг | около 56 кг | ||
Параметры электропитания | переменное напряжение – 100-240В, 50-60 Гц; потребляемая мощность – 140 Вт. | ||||
Частота Гц | 50-60 | 50-60 | 50-60 | ||
Мощность Вт | < 140 | 120 | 250 | ||
Автономное питание от аккумулятора | да | да | нет | ||
Диапазон рабочих температур | от +10 до +35°С, относительная влажность 80 % | ||||
Уровень шума Дб | 39 | 49 | 39 | ||
Страна производитель | Германия | ||||
Описание и возможности | HD-CR 35 NDT | CR 35 NDT | HD-CR 43 NDT | ||
Руководство по эксплуатации | Руководство по эксплуатации сканеров CR 35 NDT / HD-CR 35 NDT | Руководство по эксплуатации сканеров HD-CR 43 NDT | |||
Сравнение с конкурентами | Таблица сравнительных характеристик сканеров Duerr и аналогичных моделей представленных на российском рынке |
Сканеры Duerr оснащены программным обеспечение X-vizor позволяющим управлять сканером при считывании пластин, а также производить обработку полученных изображений на компьютере.
Основные возможности программного обеспечения:
- ввод изображений в компьютер с разрядностью 16 бит (65535 уровней серого).
- фильтрация и улучшение изображений, их архивирование, экспорт в основные
- распространенные форматы: JPEG, TIFF, BMP.
- введение протокола (сохраняется последовательность действий оператора комплекса).
- встроенные средства автоматической калибровки по сканируемой пластине или ручная
- калибровка по эталону, что позволяет оценивать размеры дефектов с высокой точностью.
- встроенные алгоритмы автоматизированного поиска дефектов с возможностью настройки пороговых значений.

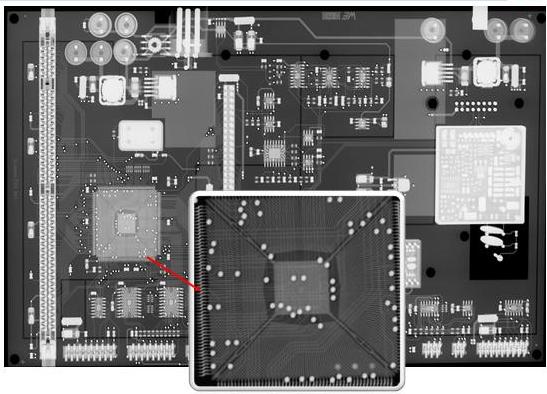

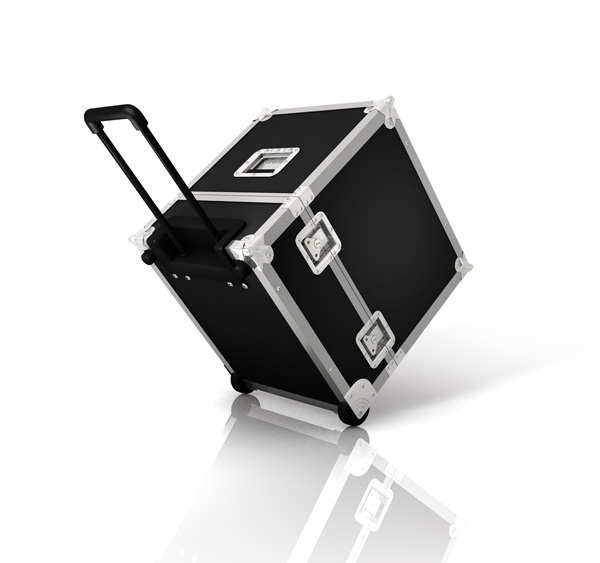

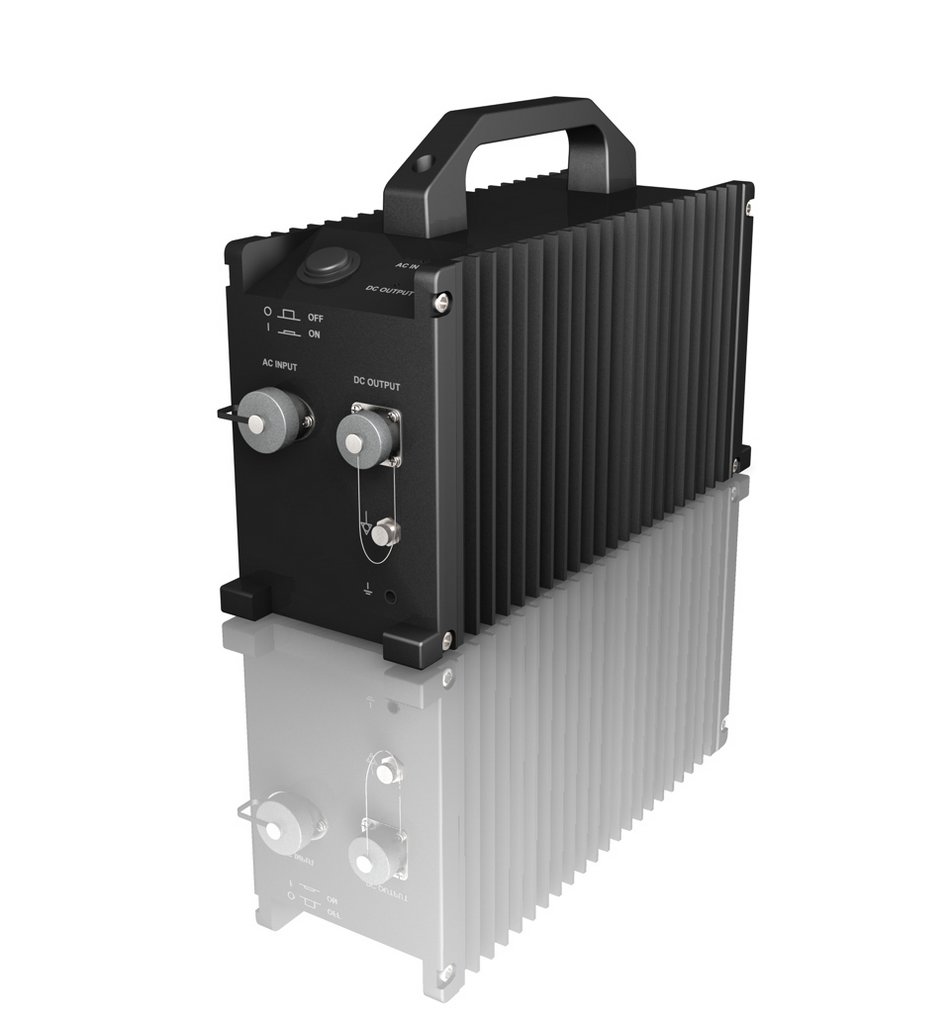

В стандартный комплект поставки комплексов компьютерной радиографии входят: сканер, ноутбук, программное обеспечение. Гарантия производителя на сканер – 2 года на компьютер – 1 год. Со сканерами поставляется большое количество аксессуаров, упрощающих их использование и расширяющих условия их применения: аккумуляторные источники питания, различные транспортные футляры для переноски и работы в полевых условиях, средства для очистки пластин и сканеров.
В 2011г., по итогам тендера Госкорпорации "Росатом" комплексы цифровой радиографии на базе сканеров Duerr NDT были поставлены на все действующие атомные станции России.
В настоящее время на сканеры DUERR выданы следующие заключения и сертификаты:
- Свидетельство об испытании выданное ООО «Газпром ВНИИГАЗ»
- Свидетельство об испытании выданное ОАО «НИКИМТ-Атомстрой»
- Сертификат соответствия 1 классу согласно ГОСТ 7512
- Технический отчет об использовании цифровых систем DUERR выданное Rolls-Royce

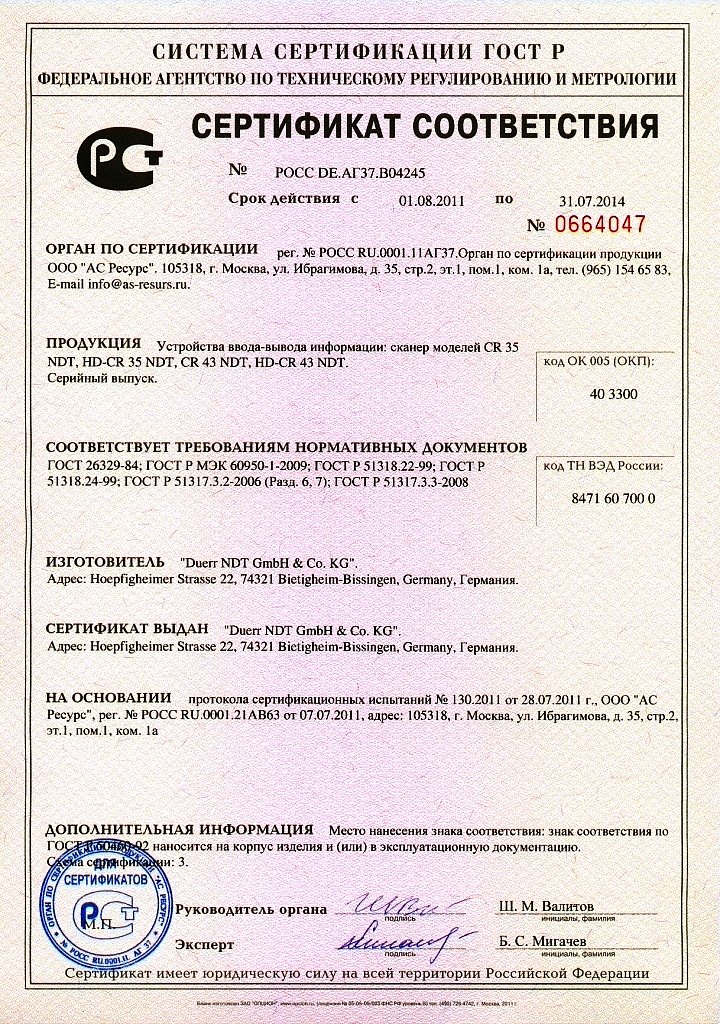

- Сертификат соответствия ГОСТ Р
- Сертификат института BAM о соответствии сканеров DUERR HD-CR 35 классу качества цифровых систем IP 1/40
- Методика ВНИИГАЗ
Отзывы клиентов об использовании комплексов компьютерной радиографии DUERR
- Отзыв специалистов компании «Emerson»
- Отзыв специалистов компании «BP Norge»
- Отзыв специалистов компании «Exova»
- Отзывы о сканерах DUERR в компании «Airbus Defence and Space»
- По заявке могут быть предоставлены контакты специалистов эксплуатирующих сканеры DUERR в российских компаниях
