Электроискровой дефектоскоп КОРОНА

Дефектоскопы Корона относятся к электроискровым дефектоскопам защитных покрытий. Приборы данной серии предназначены для оперативного контроля целостности диэлектрических защитных покрытий металлических изделий. Электроискровые дефектоскопы защитных покрытий Корона представлены шестью модификациями – Корона-1, Корона-1В, Корона-2.1, Корона-2.2 и Корона-С. Дефектоскопы Корона сделаны в России и имеют положительные отзывы отечественных специалистов.

Электроискровые дефектоскопы Корона предназначены для механизированного контроля сплошности лакокрасочных, полимерных, эпоксидных и битумных изоляционных покрытий трубопроводов, емкостей, цистерн и других металлических конструкций в процессе их строительства, эксплуатации и ремонта (модель Корона-С используется в составе систем автоматизированного контроля заводских комплексов управления). Дефектоскопы Корона обеспечивают выявление локальных сквозных дефектов изоляционных покрытий с сухой поверхностью, а так же позволяют проводить выборочный контроль качества защитных покрытий на наружной и внутренней поверхностях трубопроводах любого диаметра с использованием щеточных и пружинных электродов.

Наша аттестованная лаборатория оказывает услуги по контролю покрытий электроискровым методом. Работы проводятся дефектоскопистами, аттестованными на II и III уровни по электрическому методу согласно СДАНК-02-2020.Проведение работ возможно в московском регионе и за его пределами. По результатам контроля выдается заключение о качестве контролируемого объекта (пример отчета).

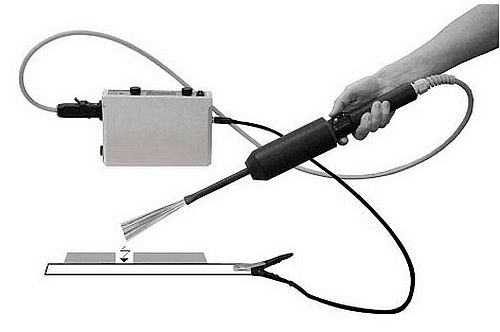

Принцип действия дефектоскопа Корона основан на электрическом пробое (искровом разряде) воздушных промежутков между приложенным к покрытию трубопровода электродом, подключенным к одному полюсу источника напряжения и металлической конструкцией, к которой второй полюс источника подключен разъемом или через грунт при помощи штыря - заземлителя и провода заземления. Электрический пробой воздушных промежутков испытательным напряжением, приложенным между электродом и металлической конструкцией, преобразуется в электрические сигналы, фиксируемые устройством звуковой и световой сигнализации.

Технические характеристики и особенности электроискрового дефектоскопа Корона.

• Дефектоскоп Корона обеспечивает выявление сквозных дефектов диаметром не менее 0,3мм в изоляционных покрытиях толщиной до 16 мм при скорости перемещения электрода не более 0,35 м/сек. При этом, наименьшее расстояние между двумя дефектами, фиксируемыми как раздельные, составляет величину не более 15 мм.
• Амплитуда высокого импульсного испытательного напряжения между высоковольтным выводом и проводом заземления плавно регулируется от минимального значения 0,7-5 кВ до максимального 5-40 кВ для различных моделей. Частота следования импульсов испытательного напряжения 50 Гц.
• Дефектоскоп «Корона» оснащен светодиодной и звуковой сигнализацией при образовании электрического искрового пробоя в процессе контроля.
• Питание дефектоскопа осуществляется от свинцово-кислотной аккумуляторной батареи с автоматической регулировкой внутреннего давления номинальным напряжением 12В, ёмкостью не менее 2,2 А/час, с ресурсом не менее 1000 циклов заряд-разряд. Модель Корона-1В допускает питание и от импульсного блока питания (220В АС/ 12В DC). Модель Корона-С, предназначенная для работы в заводских условиях питается только от сети переменного тока.
• Время непрерывной работы от заряженного аккумулятора не менее 5 часов. Потребляемый прибором ток в режиме контроля при напряжении батареи 12В и испытательном напряжении 5кВ не превышает 0,3А, а при 40кВ – не более 0,7А.
• Прибор обеспечивает индикацию разряда аккумулятора при снижении напряжения до 11,5 В и автоматическое выключение прибора при разряде аккумулятора до 11 В. Конструкция прибора позволяет оперативно заменять аккумуляторы в процессе работы.
• Дефектоскоп Корона эксплуатируется при температуре окружающего воздуха от –20 до +40 оС и относительной влажностью до 95 % (при +25 оС без конденсации влаги);
• Электрическая прочность изолирующих оболочек дефектоскопа обеспечивает отсутствие электрического пробоя между высоковольтным выводом и проводом заземления, подключенным к штырю - заземлителю в нормальных условиях и при верхнем значении относительной влажности рабочих условий.
• Гарантийный срок на электронный блок и высоковольтный трансформатор-держатель прибора составляет 1 год. Гарантийный срок на электроды – 6 месяцев. Средний срок службы дефектоскопа Корона не менее 5 лет.

Органы регулировки, настройки и сигнализации

В электроискровом дефектоскопе Корона применена цифровая индикация испытательного напряжения на трехразрядном жидкокристаллическом индикаторе с дискретностью индикации 0.1 кВ. Для исключения ложного срабатывания световой и звуковой сигнализации в приборе предусмотрена возможность ручной регулировки чувствительности для задания уровня фиксируемой величины тока, протекающего по электрической цепи «высоковольтный трансформатор–держатель - электрод – дефект покрытия – металлоконструкция – провод заземления» при искровом разряде, выше которого срабатывает звуковая и световая сигнализация.

При включении дефектоскопа Корона тумблером «Вкл» при подсоединенном проводе заземления ЖК цифровой индикатор показывает устанавливаемое испытательное напряжение, но при этом испытательное напряжение на электроде отсутствует. При нажатии кнопки включения «Контроль» на пульте дистанционного управления ЖК цифровой индикатор переключается из режима индикации устанавливаемого испытательного напряжения в режим индикации реального напряжения на электроде. При этом на электроде присутствует испытательное напряжение и можно проводить контроль.

Перед началом контроля провод заземления подсоединяется к трубопроводу или другому изделию при помощи магнита либо зажима типа «крокодил» или через грунт при помощи штыря - заземлителя. При включении и выключении прибора тумблером «Вкл» встроенный динамик издает краткий звуковой сигнал. При разряде аккумулятора до напряжения 11,5 В светодиод «Питание» начинает мигать, а при разряде аккумулятора до напряжения 11 В прибор прекращает контроль, светодиоды «Дефект» и «Питание», а также светодиоды на пульте дистанционного управления и цифровой индикатор мигают.

На следующем этапе испытательное напряжение через электрод прикладывается к изоляционному покрытию трубопровода или другого изделия. При наличии дефекта или недопустимого утонения покрытия происходит искровой разряд, который регистрируется устройствами сигнализации прибора. Встроенный динамик и светодиоды «Дефект» и «Питание» служат для сигнализации при обнаружении дефекта и разряде аккумулятора. При возникновении пробоя в месте несплошности изоляционного покрытия (обнаружении дефекта) прибор издает непрерывный звуковой сигнал, светодиод «Дефект» и светодиоды на пульте дистанционного управления загораются красным цветом. Внешний вид органов управления, регулировки и индикации на лицевой панели Блока контроля дефектоскопа представлен на приведенной ниже фотографии.

Технические характеристики, заявленные производителем электроискровых дефектоскопов «Корона», приведены в следующей таблице:

Модель дефектоскопа	Корона 1	Корона 1B	Корона 2.1	Корона 2.2	Корона С

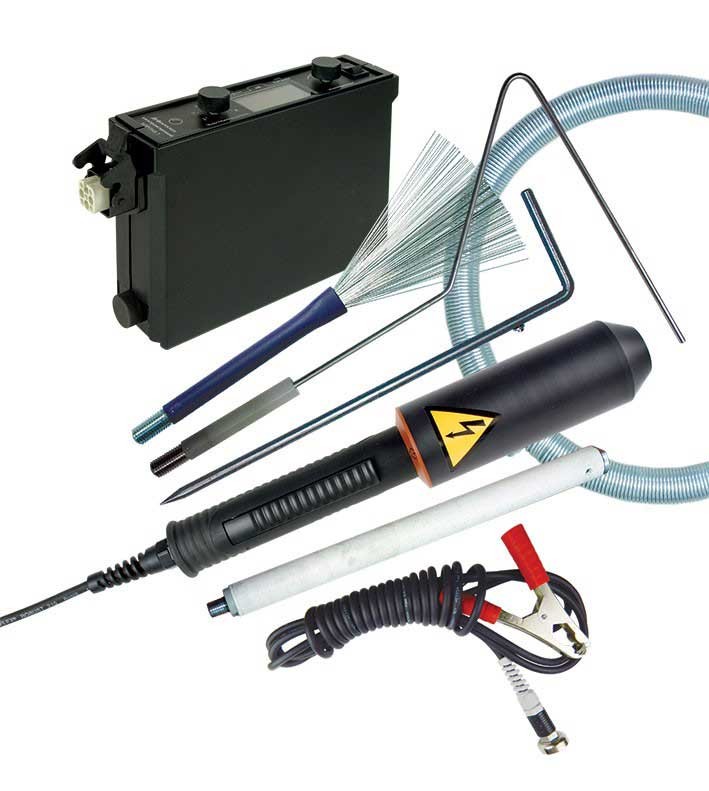

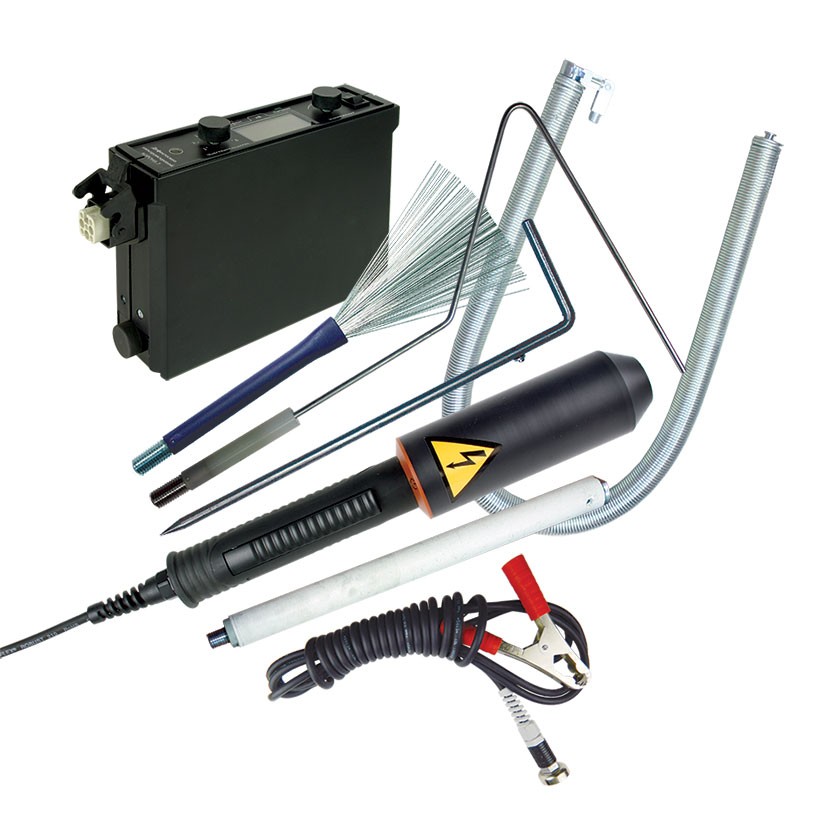

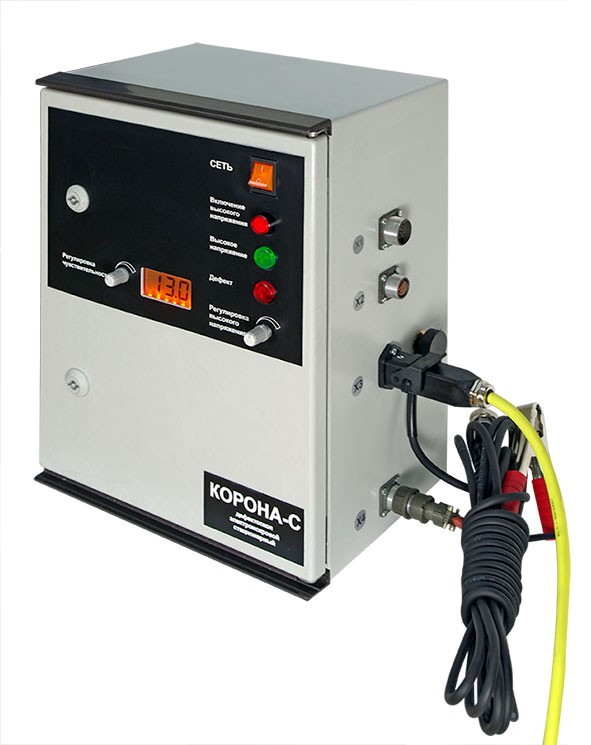

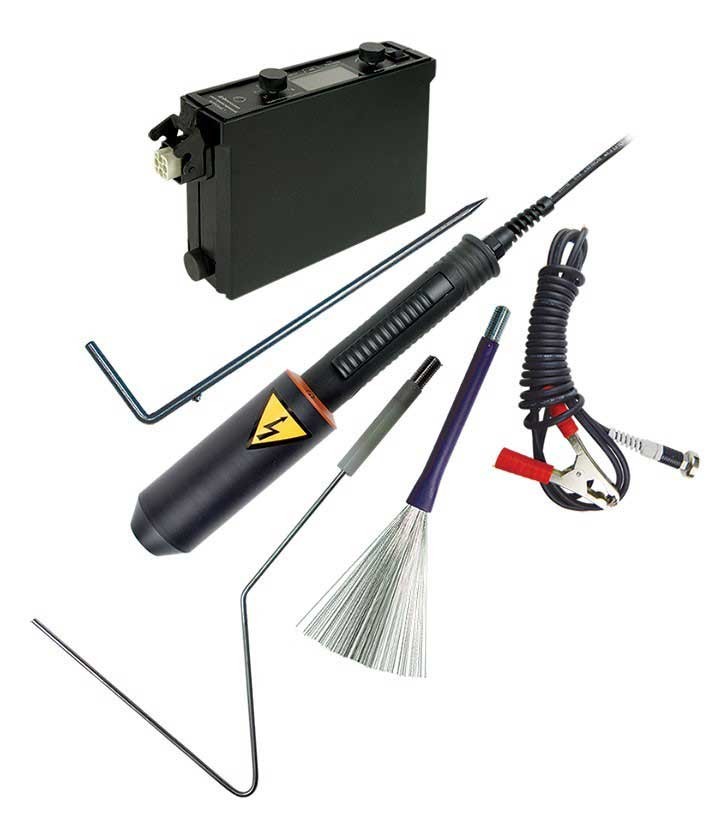

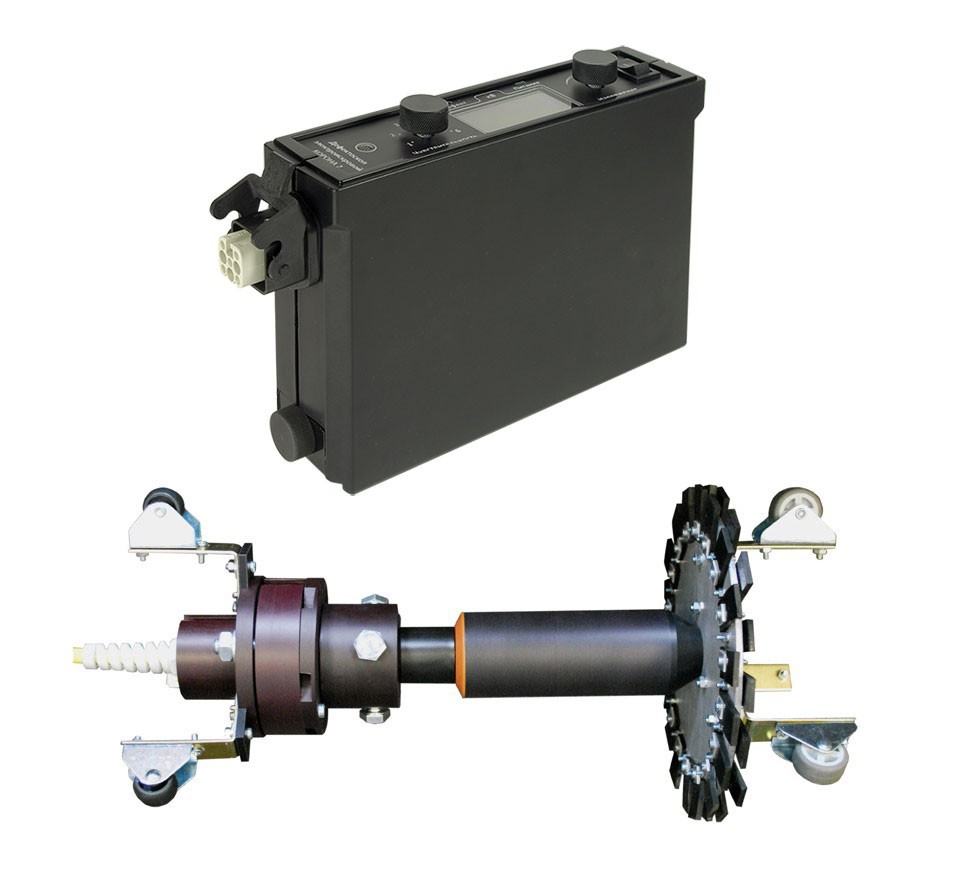

Фото прибора
Толщина контролируемых покрытий	0,04-1 мм	до 4 мм	до 7 мм	до 16 мм	до 9,5 мм
Диапазон регулировки высоковольтного испытательного напряжения на электроде	0,7–4 кВ	1–5 кВ	2-35 кВ	5-40 кВ	2 – 35 кВ
Дискретность установки высоковольтного испытательного напряжения	0,1кВ	0,1 кВ	0,1 кВ	0,1 кВ	0,1 кВ
Тип индикатора напряжения на электроде	цифровой (3-х разрядный)	цифровой (3-х разрядный)	цифровой (3-х разрядный)	цифровой (3-х разрядный)	цифровой (3-х разрядный)
точность поддержания контрольного напряжения	2%	2%	2%	2%	2%
Размер выявляемых дефектов	0,05 мм	0,3 мм	0,8 мм	0,3 мм	0,3 мм
Скорость перемещения электрода	0,1 м/с	0,15 м/с	0,15 м/с	0,35 м/с	0,35 м/с
Наименьшее расстояние между двумя дефектами, фиксируемыми как раздельные	3 мм	15 мм	15 мм	15 мм	15 мм
Регистрации дефектов в базах данных контроллеров сбора информации	нет	нет	нет	нет	есть
Возможность автоматизированного контроля покрытий	нет	нет	нет	нет	есть
Диаметр контролируемых труб с использованием пружинных электродов	до 820 мм		до 1500 мм	до 1500 мм
Диаметр труб при контроле внутренних покрытий с использованием дисковых электродов	от 30 мм до 1400 мм	от 60 мм до 1400 мм	от 60 мм до 1400 мм	от 60 мм до 1400 мм	от 60 мм до 1400 мм
Диаметр труб при контроле наружных покрытий с использованием специализированных электродов	до 1530мм	до 1530мм	до 1530мм	до 1530мм	до 1530мм
Диаметр труб при контроле внутренних покрытий с использованием специализированных электродов	до 1020 мм	до 1020 мм	до 1020 мм	до 1020 мм	до 1020 мм
Питание прибора	встроенный свинцово-кислотный аккумулятор (12В, 2,2 А/ч)	встроенный свинцово-кислотный аккумулятор (12В, 2,2 А/ч) или сеть (110÷240)В 50 Гц	встроенный свинцово-кислотный аккумулятор (12В, 2,2 А/ч)	встроенный свинцово-кислотный аккумулятор (12В, 2,2 А/ч)	сеть (110÷240)В 50 Гц
Время непрерывной работы от заряженного аккумулятора	до 20 часов	до 6 часов	до 8 часов	до 8 часов	-
Масса блока контроля (с аккумулятором)	2 кг	2 кг	2 кг	2 кг	8 – 12 кг (шкаф управления)
Масса высоковольного трансформатора-держателя, ВТ1	1,3 кг	7-35 кг	1,3 кг	1,3 кг	2,0 кг (ВТ2)
Габаритные размеры блока контроля	240х149х52 мм	240х149х52 мм	240х149х52 мм	240х149х52 мм	336х215х405 мм (шкаф управления)
Габаритные размеры высоковольного трансформатора-держателя, ВТ1	Ø 50×350 мм	Ø 50×350 мм	Ø 57×380 мм	Ø 57×380 мм	Ø 110х350 мм (ВТ2)
Пружинный (кольцевой) электрод	по заявке	по заявке	по заявке	по заявке	по заявке
Дисковый электрод	есть	есть	по заявке	по заявке	по заявке
Плоский резиновый электрод	есть	по заявке	по заявке	по заявке	по заявке
Щеточный веерный электрод	по заявке	по заявке	есть	есть	по заявке
Т-образный электрод	по заявке	по заявке	по заявке	есть	по заявке
Серповидный злектрод	по заявке	по заявке	по заявке	по заявке	по заявке
Кользевой резиновый электрод	по заявке	по заявке	по заявке	по заявке	по заявке
Резиновый электрод с электробезопасной рукояткой	по заявке	по заявке	по заявке	по заявке	по заявке
Рабочий температурный диапазон c общепромышленным аккумулятором	–20…+45°С	–20…+45°С	–20…+45°С	–20…+45°С	+(5÷50)º С
Рабочий температурный диапазон с низкотемпературным аккумулятором	–45…+45°С	–45…+45°С	–45…+45°С	–45…+45°С	–45…+45°С
Инструкция по эксплуатации дефектоскопа Корона
Цена дефектоскопа Корона, руб.	58 500	по запросу	85 620	85 620	по запросу

Типы электродов.

Описание электрода	Фото электрода

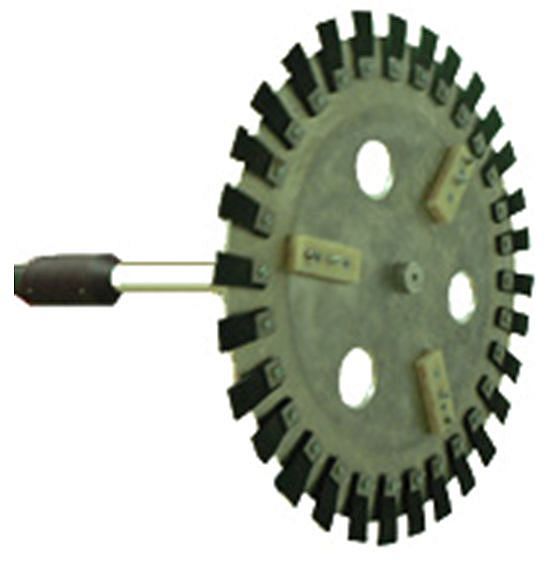

Внутритрубный дисковый электрод предназначен для определения мест нарушений сплошности изоляционных покрытий внутри труб. За счет применения мягкой токопроводящей резины обеспечивает повторяемость формы поверхности контролируемого изделия при высокой износостойкости. Позволяет при необходимости легко заменять резиновую часть, например, при повреждении в случае неаккуратного обращения с электродом. Трубный дисковый электрод обеспечивает высокую производительность контроля. Электрод стыкуется с высоковольтным трансформатором-держателем через удлинитель и оператор вручную щеточной частью контролирует поверхность покрытия.

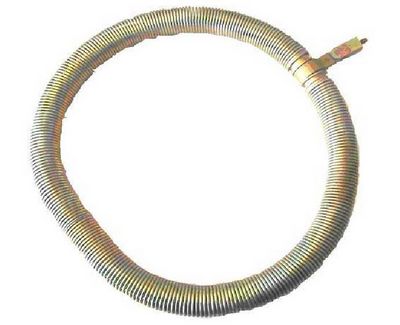

Пружинный (кольцевой) электрод предназначен для определения мест нарушений сплошности изоляционных покрытий труб диаметрами от 133 до 1500 мм. Сборная конструкция электрода позволяет набирать длину пружины для требуемого диаметра трубы. Электрод свинчивается, собирается на трубе, зацепляется удлинителем высоковольтного трансформатора-держателя и вручную оператором прокатывается по трубе на заданное расстояние.

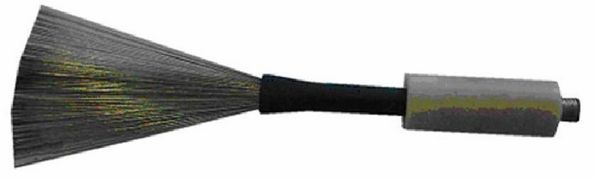

Щеточный (веерный) электрод предназначен для определения мест нарушений сплошности изоляционных покрытий в составе электроискрового дефектоскопа. Конструкция и применяемые материалы обеспечивают сохранность покрытий с малой механической прочностью. Обеспечивает высокую производительность контроля плоских и цилиндрических изделий. Электрод стыкуется с высоковольтным трансформатором-держателем напрямую или через удлинитель и оператор вручную щеточной частью контролирует поверхность покрытия.

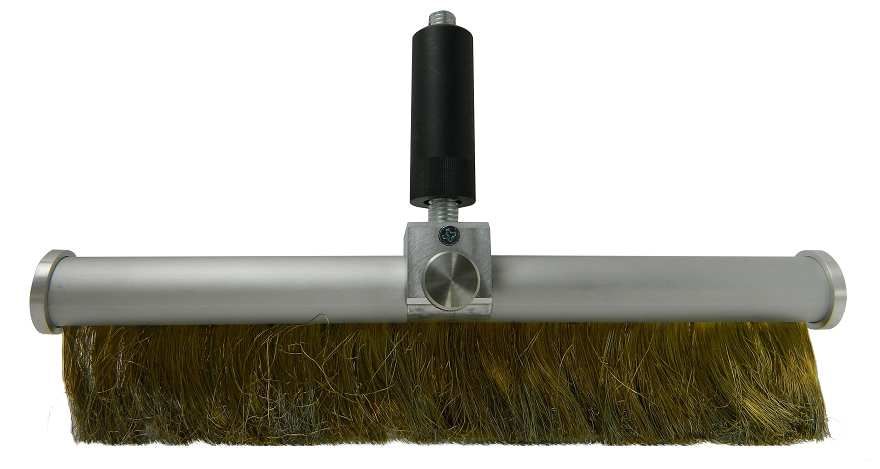

Щеточный (волосяной) электрод предназначен для определения мест нарушений сплошности тонких и непрочных изоляционных покрытий. За счет использования мягкой тонкой проволоки данный электрод обеспечивает высокую производительность контроля плоских и цилиндрических изделий без опасения повреждения их покрытия. Электрод стыкуется с высоковольтным трансформатором-держателем напрямую или через удлинитель и оператор вручную щеточной частью контролирует поверхность покрытия.
Плоский (резиновый) электрод дефектоскопа Корона предназначен для определения мест нарушений сплошности изоляционных покрытий. За счет применения мягкой токопроводящей резины данный электрод обеспечивает повторяемость формы поверхности контролируемого изделия при высокой износостойкости. Позволяет при необходимости легко заменять резиновую часть, например, при повреждении в случае неаккуратного обращения с электродом, а также ообеспечивает высокую производительность контроля плоских и цилиндрических и сложно-профильных изделий. Электрод стыкуется с высоковольтным трансформатором-держателем напрямую или через удлинитель и оператор вручную щеточной частью контролирует поверхность покрытия.
Дополнительный резиновый электрод с электробезопасной рукояткой предназначен для точной локализации дефекта в месте срабатывания сигнализации при использовании пружинного кольцевого электрода. Особая форма резиновой пластины позволяет производить локализацию дефектов в двух плоскостях и в труднодоступных местах.

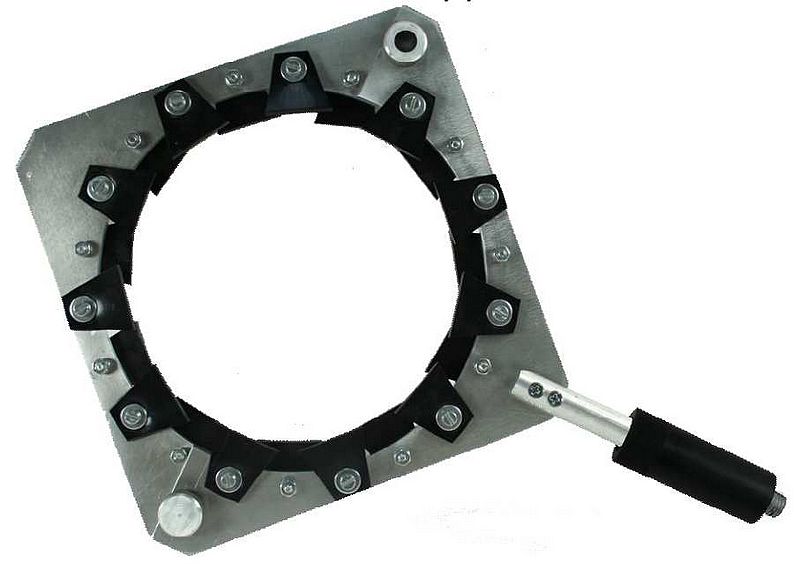

Кольцевой резиновый электрод дефектоскопа Корона предназначен для определения мест нарушений однородности изоляционных покрытий снаружи труб. Оптимальная конструкция и несколько типоразмеров обеспечивают легкость перемещения электрода и высокую производительность контроля. За счет применения мягкой токопроводящей резины обеспечивает повторяемость формы поверхности контролируемого изделия при высокой износостойкости. Позволяет легко заменять резиновую часть при необходимости (например, при повреждении в случае неаккуратного обращения с электродом). Электрод стыкуется с высоковольтным трансформатором-держателем через удлинитель и оператор вручную щеточной частью контролирует поверхность покрытия.

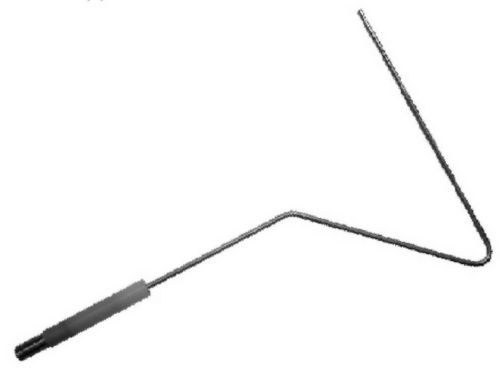

Серповидный электрод предназначен для определения мест нарушений сплошности изоляционных покрытий труб диаметром от 25 до 1020 мм. Простая конструкция электрода позволяет охватывать часть поверхности трубы при перемещении электрода во время контроля. Контроль поверхности, в зависимости от длины (угла охвата) электрода, производится за два-четыре прохода, обеспечивая высокую производительность. Электрод на половину образующей окружности трубы выпускается на диаметры труб 25–530 мм, на четверть образующей окружности трубы - на диаметры труб до 1020 мм.

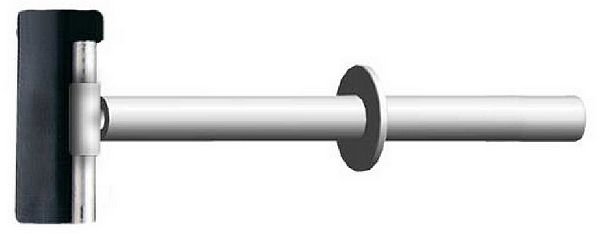

Т-образный электрод дефектоскопа «Корона» предназначен для определения нарушений однородности изоляционных покрытий плоских изделий. Простая конструкция позволяет охватывать до 50% образующей поверхности трубы при перемещении электрода во время контроля. Контроль поверхности, в зависимости от длины (угла охвата) электрода, производится за два-четыре прохода, обеспечивая высокую производительность.

Сменные электроды предназначены для подведения электрического напряжения к поверхности изоляционного покрытия объектов контроля. Рекомендуемые конфигурации электродов для видов контроля приведены в следующей таблице.

Меры безопасности

Опасными производственными факторами при наладке, испытаниях и эксплуатации электроискрового дефектоскопа Корона согласно ГОСТ 12.0.003-74 являются высокое импульсное напряжение, замыкание которого может произойти через тело человека. Прикосновение к элементам этих цепей категорически запрещено. При отсутствии доступа к стенке трубы контакт провода заземления должен быть надежно подсоединен к штырю - заземлителю, заглубленному в землю. (в последнем случае трубопровод должен быть заземлен). При непосредственном подсоединении провода заземления к трубопроводу последний должен быть зачищен до металлического блеска в месте контакта с магнитом либо зажимом типа «крокодил». Заземление с помощью штыря - заземлителя запрещается при сухом состоянии почвы на глубине погружения штыря. Установку штыря - заземлителя необходимо производить в тех местах, где отсутствует силовой кабель.

Эксплуатация прибора должна производиться с применением диэлектрических перчаток и бот с соблюдением «Правил техники безопасности при эксплуатации электроустановок потребителей». Запрещается производить контроль дефектов при влажной поверхности изоляции, а также в дождь и грозу. Запрещается применение прибора на взрыво- и пожароопасных объектах без соответствующей подготовки объектов к этой работе и оформления наряда - допуска. Запрещается оставлять включенный прибор без наблюдения. Необходимо выключить испытательное напряжение прибора при отметке места обнаруженного дефекта. При работе с прибором не допускается случайное прикосновение или приближение к удлинителю и электроду на расстояние менее 150 мм. Не допускается касание проводящих поверхностей, находящихся в зоне контроля и электрически не связанных с проводом заземления. При отсутствии провода заземления прибор не включается.

Видео Электроискровой дефектоскоп Корона 2.2

Подпишитесь на наш канал YouTube

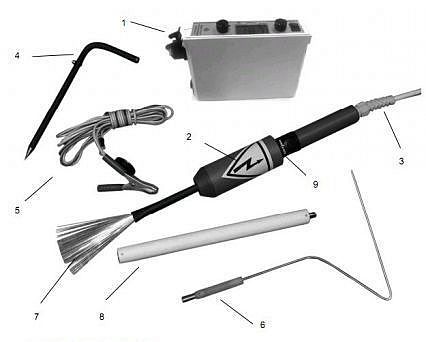

Комплект поставки электроискрового дефектоскопа Корона

• Специализированный высоковольтный трансформатор-держатель - 1 шт
• Блок контроля электроискрового дефектоскопа Корона с аккумулятором (№1 на рис.) - 1 шт
• Зарядное устройство с паспортом (№5 на рис.) - 1 шт
• Штырь – заземлитель - 1 шт
• Удлинитель 10 м для блока питания - 1 шт
• Провод заземления с магнитом - 1 шт
• Паспорт дефектоскопа Константа Корона - 1 шт
• Упаковочный футляр - 1 шт
• Кабель 16 м с выносным блоком управления (№2 на рис.) - 1 шт
• Электрод на внутренний диаметр 102 мм с комплектом колес - 1 компл (кроме Корона-С)
• Задняя опора высоковольтного трансформатора-держателя с толкателем и колесами - 1 компл.
• Адаптер питания 220В/12В - 1 компл. (только для дефектоскопа Корона-1В) (№3 на рис.)
• Перемычка-заглушка J1 - 1 шт (только для дефектоскопа Корона-1В) (№6 на рис.)
• Переходной кабель для заряда аккумулятора внутри блока контроля - 1 шт
• Переходной кабель для заряда аккумулятора отдельно от блока контроля - 1 шт
• Аккумулятор дополнительный - 1 шт

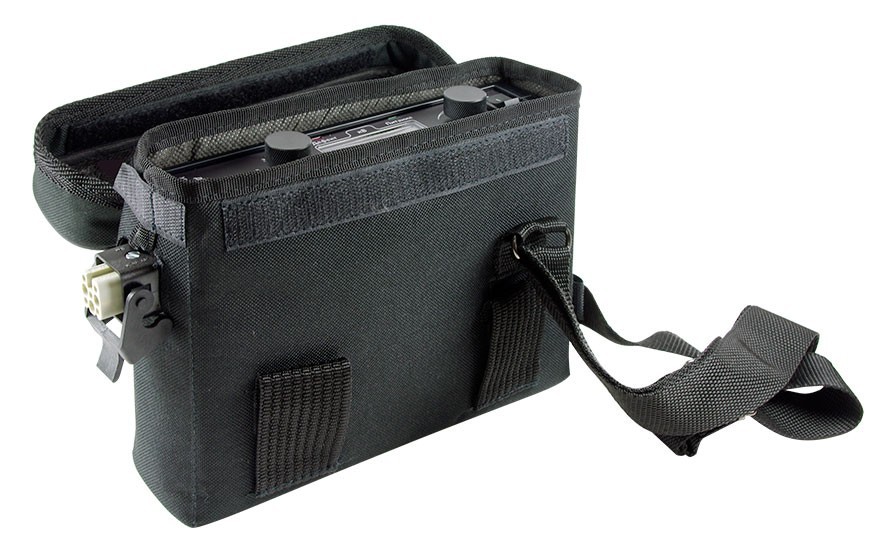

• Сумка для блока контроля - 1 шт
• Комплект ЗИП (токопроводящая резина) - 1 шт
• Инструкция по сборке и эксплуатации внутритрубного электрода с толкателем - 1 шт
• Заключение о результатах аттестации

Дополнительные материалы

• Статья - Электроискровой контроль сплошности защитных лакокрасочных покрытий
