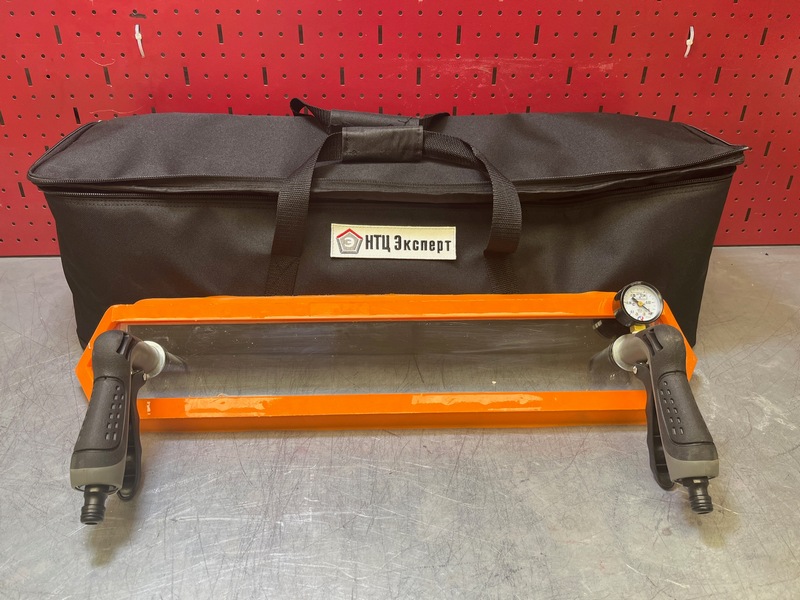

Рамки вакуумные

Вакуумные рамки используются для контроля герметичности пузырьковым методом. Контроль позволяет выявить сквозные дефекты в сварных соединениях и основных изделий из стали и пластика. Рамки применяются для контроля таких объектов как - резервуары, котлы, трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом.

Вакуумные рамки имеют свидетельство об испытании Головной материаловедческой организации ОАО «НИКИМТ-Атомстрой» о возможности применения при контроле трубопроводов атомных энергетических установок и объектов других отраслей промышленности. По результатам испытаний, чувствительность контроля с применением вакуумных рамок, соответствует IV классу герметичности согласно ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89

Вакуумные рамки с подсветкой

Наличие пузырьков в местах образования течей при контроле методом вакуумных рамок производится визуальным способом. Освещенность контролируемой зоны является важнейшим фактором, влияющих на качество контроля. Отсутствие необходимой освещенности приводит к пропуску дефектов, а использование для этих целей ламп или фонарей как минимум не очень удобно. В предлагаемой вакуумной рамке с подсветкой 12 мощных светодиодов, распределенных по поверхности светопанели, создают достаточный светопоток; питание 9 В; выключатель размещен на кран-ручке напуска атмосферы. Панель с источниками света тонкая (3 мм), изготовлена из прозрачного поликарбоната и легко изгибается, повторяя изгиб экрана вакуумной рамки при проведении дефектоскопии. Рамка с подсветкой помогает обеспечить необходимую освещенность для проведения контроля и как следствие более качественное его проведение

Для испытания чувствительности контроля с использованием вакуумных рамок может использоваться механическая регулируемая блок-течь БТ-1 «Эксперт».

В зависимости от формы контролируемых объектов могут быть использованы следующие стандартные виды вакуумных рамок :

Форма рамки	Размеры окна, мм	Фото	Назначение
Вакуумная рамка для контроля герметичности плоская	620х80		Контроль стыковых сварных швов и плоских поверхностей
Рамка для контроля герметичности плоская-нахлест	600х60		Контроль нахлесточных швов и поверхностей с перепадом высот 6-10 мм (С 07.04.2020 изменен размер рабочего окна с 602х62 мм на 600х60 мм)
Рамка вакуумная угловая	530х75		Контроль угловых (уторных) и тавровых сварных швов
Рамка вакуумная угловая (внешняя)	по заявке		Контроль внешних угловых (уторных) сварных швов
Вакуумная рамка треугольная	195х195х195		Контроль внутренних сварных углов образованных тремя плоскостями
Вакуумная камера круглая	Ø 240		Для контроля плоских, выпуклых и вогнутых поверхностей
Рамка вакуумная квадратная 230x230	230х230		Для контроля плоских поверхностей
Вакуумная рамка для труб диаметром от 73,6мм до 1220,0мм	Зависят от диаметра		Контроль герметичности трубопроводов
Вакуумная рамка для контроля герметичности цилиндрическая	Ø 100		Для наружного контроля трехгранных углов

Для контроля нестандартных поверхностей, в том числе трубопроводов разного диаметра, возможно изготовление вакуумных рамок по размерам заказчика.

С 2012г. запущено производство рамок с новым резиновым профилем, доработанной системой ВБУ и специально подобранной маркой клея.

Новый профиль имеет специальную форму, обеспечивающую трехсторонний контакт резины и окна рамки. Такой способ крепления позволяет устранить отслаивание – основной конструктивный недостаток вакуумных рамок прошлой серии. Другой особенностью нового профиля, является использование более прочной и эластичной резины, обеспечивающей герметичный контакт и увеличенный срок службы.

Обновленная система ВБУ (механизм впуск/выпуск и датчик давления) имеет удобную форму и позволяет увеличить площадь обзора контролируемой поверхности. В процессе сборки, применяется специально подобранной клей, с более высокими показателями сопротивления расслаиванию.
