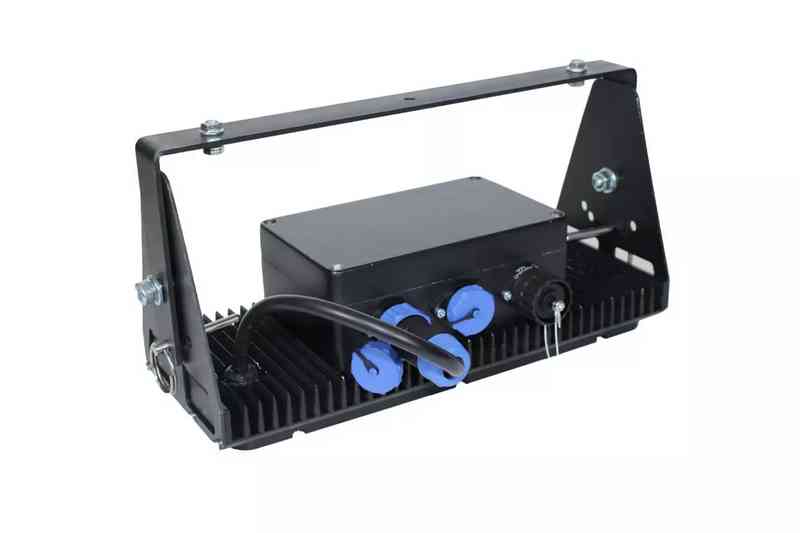

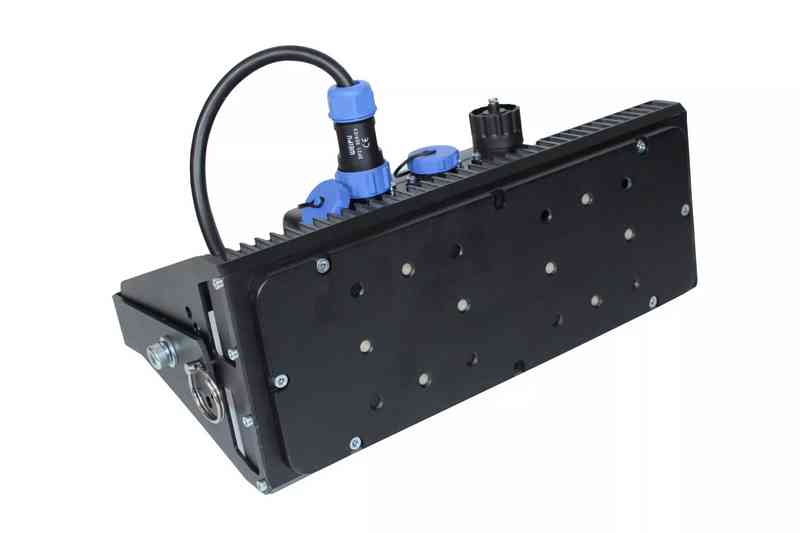

Стационарный светильник ультрафиолетового и белого света Тетра-М
Светильник Тетра-М является источником УФ-излучения при проведении неразрушающего контроля изделий, с применением люминесцентных материалов и источником белого света при использовании монохромных материалов (цветных пенетрантов, черного магнитного порошка).
Уникальной особенностью светильника является возможность регулировки интенсивности видимого и УФ-света в соответствии с требованиями ГОСТ 18442-80. На текущий момент на рынке нет аналогичных технических решений.
Светильник Тетра-М полностью соответствует требованиям ГОСТ 56512-2015, ГОСТ 53700-2009 и РТМ 1.2А.020-2011 т.к. все заявленные параметры интенсивности УФ света относятся только к А-спектру. Доля B и C спектров суммарно составляет менее 0,1%, что делает данный светильник максимально безопасным для потребителя: интенсивность белого света в УФ-свете менее 20 лк.
Стационарный светильник УФ-излучения с длиной волны 365 нм обеспечивает освещенность зоны контроля не менее 2000 мкВт/см2.
Отличительные особенности:
- Регулируемая интенсивность УФ-излучения до 6000 мкВт/см² и дополнительный видимый свет служат для универсального применения;
- Высококачественные светодиоды, используемые в данном светильнике, позволяют непрерывно использовать светильник более 8 часов без остановки, что делает его отличным решением для работы в составе стационарных установок или организованных рабочих мест;
- Пик интенсивности УФ света достигается в момент включения светильника и стабилен на протяжении всего времени работы.
Основные конструктивные особенности:
- Герметичный и ударопрочный корпус – устойчивость к любым условиям.;
- Пассивное охлаждение – бесшумная работа без вентилятора;
- Линза без помутнения – равномерная засветка в течение всего срока службы.
Технические характеристики:
| Характеристика | Значение |
| Источник освещения: – УФ-светодиоды, шт. – Светодиоды белого света, шт. |
8 8 |
| Длина волны с пиком излучения, нм | 365 ± 5 |
| Диапазон интенсивности УФ-излучения, мкВт/см2 | от 300 до 6000 |
| Диаметр пятна с интенсивностью УФ облучения не менее 1000 мкВт/см2, на расстоянии 38 см от источника, мм, не менее |
450 на 320 |
| Диаметр пятна с интенсивностью УФ облучения не менее 2000 мкВт/см2, на расстоянии 38 см от источника, мм, не менее |
370 на 260 |
| Засветка видимым спектром в режиме УФ-облучения при максимальном значении УФ, лк, не более |
20 |
| Напряжение питания, В | 220 |
| Корпус осветителя | Алюминиевый сплав, пластик |
| Габариты изделия (длина х толщина х высота): – Осветитель, мм – Блок управления, мм |
334 х 120 х 161,5 142 х 80 х 81 |
| Масса изделия: – Осветитель, кг, не более – Блок управления, кг, не более |
3,4 0,3 |
| Условия эксплуатации
– температура окружающей среды, °С – относительная влажность при температуре 35 °С, %, не более – атмосферное давление, кПа |
-20 … +50
95 70 … 106,7 |
Условия визуального выявления протяженных индикаторных следов дефектов (соотношение ширины следа и ширины раскрытия дефекта 10:1):
| Класс чувствительности | Ультрафиолетовая облученность при использовании люминесцентных методов (Л, ЛЦ, ФЛ, ФЛЦ) | Освещенность, лк, при использовании цветных и яркостных методов (Ц, Я, ФЦ) для ламп | ||||
| Люминисцентных | Накаливания | |||||
| отн. ед. | мкВт/см2 | комбинированная | общая | комбинированная | общая | |
| I | 300-100 | 3000-1000 | 2500* | 750 | 2000* | 500 |
| II | ||||||
| III | 150±50 | 1500±500 | 2000 | 500 | 1500 | 400 |
| IV | 75±25 | 750±250 | 750 | 300 | 500 | 200 |
| Технологический | до 50 | до 500 | ||||
*При цветном методе с диффузионным проявлением допускается принимать значения соответственно 4000 и 3000 лк.
Комплект поставки:
- Источник ультрафиолетового и белого света;

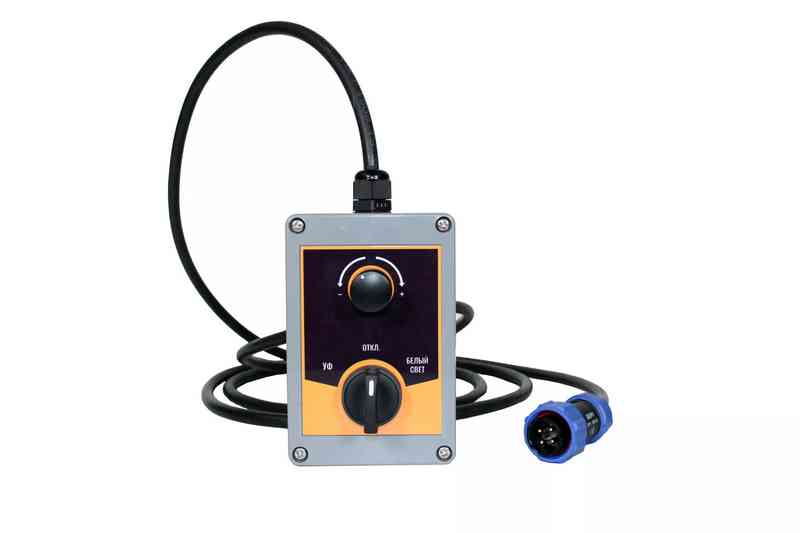

- Блок управления;
- Кабель соединительный до блока управления;
- Кабель сетевой для блока питания 3 м;
- Руководство по эксплуатации, совмещенное с паспортом.
Дополнительные материалы:
Помимо поставки расходных материалов, лаборатория НТЦ «Эксперт» оказывает услуги по капиллярному контролю. По результатам контроля выдается заключение о качестве контролируемого объекта (пример). Работы проводятся дефектоскопистами имеющими все необходимое оборудование и аттестованными на II и III уровни по СДАНК-02-2020. Проведение работ возможно как лабораторно, так и с выездом.
