Словарь определений
Плена – это дефект отливки в виде самостоятельного металлического или окисного слоя на поверхности отливки, образовавшегося при недостаточно спокойной заливке. Относится к дефектам поверхности отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"
Плены – представляют собой сравнительно тонкие плоские отслоения на поверхности прокатного или кованного металла. В большинстве случаев плены имеют вид "языка", у которого уширенный и утолщенный конец составляет одно целое с основной массой металла. По размерам плены бывают от мелких едва заметных чешуек до 100 мм и более по длине и ширине (в толстых листах); толщина плен колеблется от десятых долей миллиметра до 3 - 5 мм и более. Причинами образования плен могут быть неудовлетворительное качество слитков (наличие на поверхности отливки плен, плохая раскисленность и пузырчатость металла) и нарушение режимов прокатки (неудовлетворительная калибровка, неправильная насечка валков, образование заусенцев и равнин в самом начале прокатки).
Источник – монография Е.Ф. Кретова «Ультразвуковая дефектоскопия в энергомашиностроении»

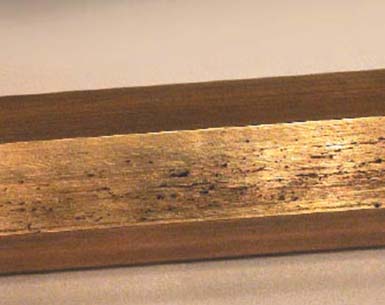

Засор – это дефект отливки в виде формовочного материала, внедрившегося в поверхностные слои отливки, захваченного потоками жидкого металла.
Относится к дефектам поверхности отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"
Залив – это дефект отливки в виде металлического прилива или выступа, возникающего вследствие проникновения жидкого металла в зазоры по разъемам формы, стержней или по стержневым знакам.
Относится к дефектам поверхности отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"

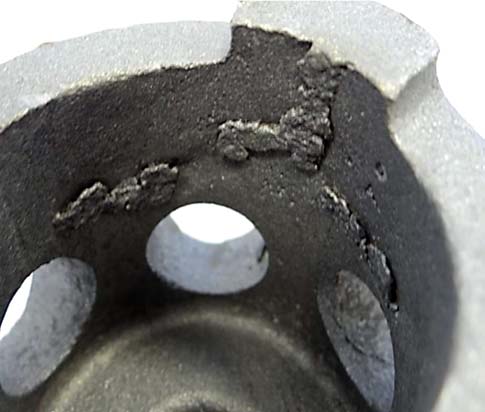

Нарост – это дефект отливки в виде выступа произвольной формы, образовавшегося из загрязненного формовочными материалами металла вследствие местного разрушения литейной формы.
Относится к дефектам поверхности отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"

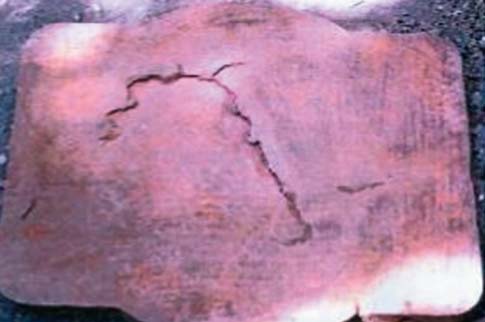

Ужимина – это дефект отливки в виде углубления с пологими краями, заполненного формовочным материалом и прикрытого слоем металла, образовавшегося вследствие отслоения формовочной смеси при заливке.
Относится к дефектам поверхности отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"

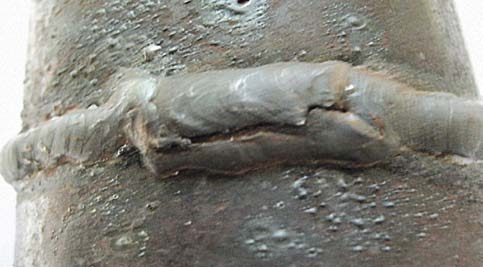

Плохое возобновление шва – местная неровность поверхности в месте возобновления сварки.
Источник – «Фотоальбом дефектов сварных соединений»

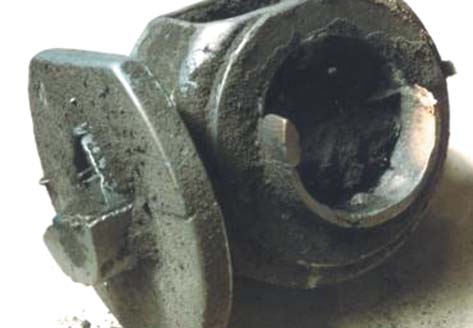

Недолив – дефект отливки в виде неполного образования отливки вследствие незаполнения полости литейной формы металлом при заливке.
Относится к дефектам несоответствия по геометрии отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"

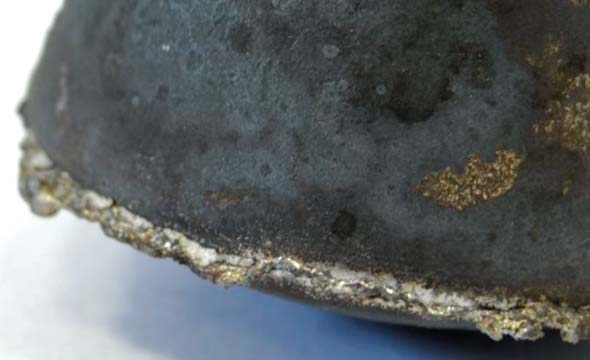

Уход металла – это дефект в виде пустоты в теле отливки, ограниченной тонкой коркой затвердевшего металла, образовавшейся вследствие вытекания металла из формы при слабом ее креплении.
Относится к дефектам несоответствия по геометрии отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"

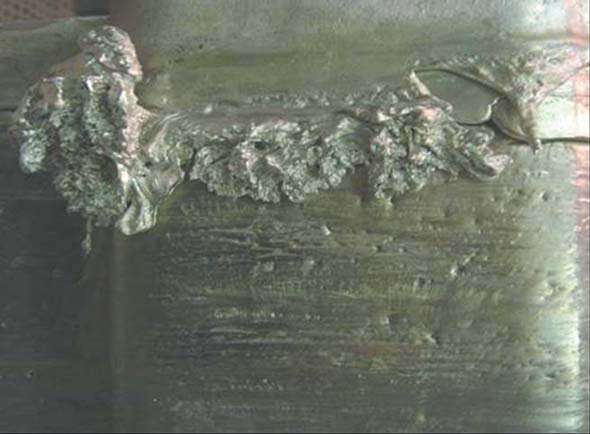

Прорыв металла – это дефект отливки в виде неполного образования или неправильной формы отливки, возникающей при заливке вследствие недостаточной прочности формы.
Относится к дефектам несоответствия по геометрии отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"

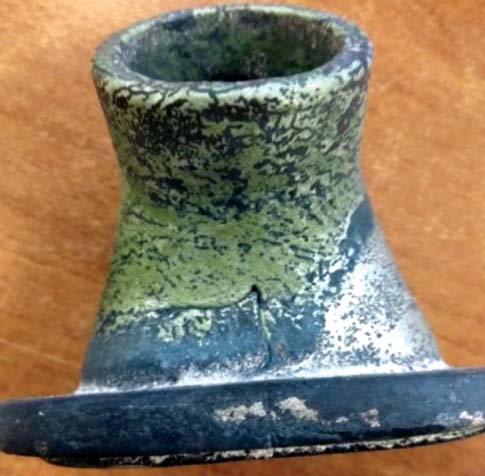

Спай – это дефект отливки в виде углубления с закругленными краями на поверхности отливки, образованного неполностью слившимися потоками металла с недостаточной температурой или прерванного при заливке.
Относится к дефектам поверхности отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"

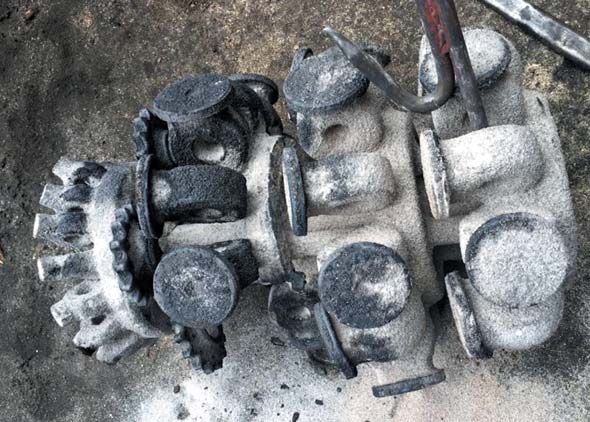

Пригар – это дефект отливки в виде трудно отделяемого специфического слоя на поверхности отливки, образовавшегося вследствие физического и химического взаимодействия формовочного материала с металлом и его окислами.
Относится к дефектам поверхности отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"

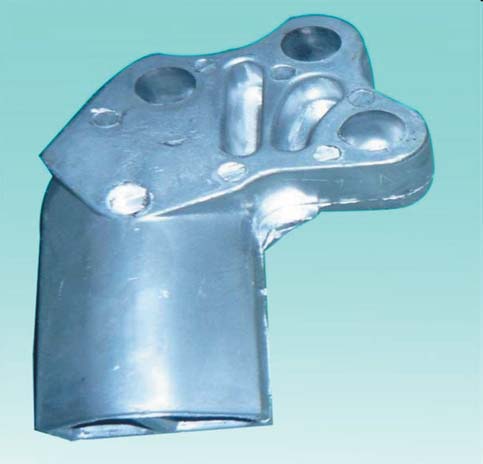

Незалив – это дефект отливки в виде несоответствия конфигурации отливки чертежу вследствие износа модели или недостаточной отделки формы.
Относится к дефектам несоответствия по геометрии отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"

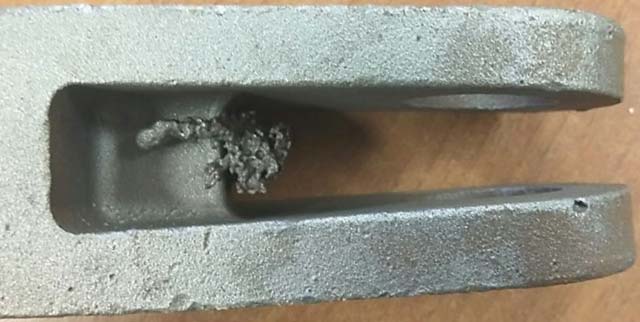

Коробление – это дефект отливки в виде искажения конфигурации отливки под влиянием напряжений, возникающих при охлаждении отливки, а также в результате неправильной модели.
Относится к дефектам несоответствия по геометрии отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"
Стержневой залив – это дефект отливки в виде залитых металлом отверстия или полости в отливке из-за непроставленного в литейной форме стержня или его обрушения.
Относится к дефектам несоответствия по геометрии отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"

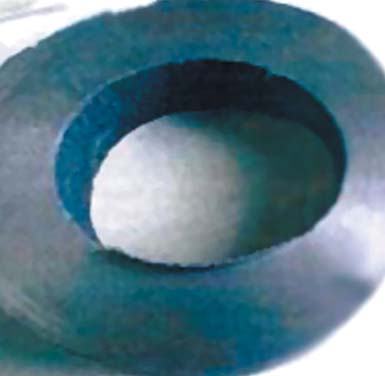

Разностенность – дефект отливки в виде увеличения или уменьшения толщины стенок отливки вследствие смещения, деформации или всплывания стержня.
Относится к дефектам несоответствия по геометрии отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"
Стержневой перекос – дефект отливки в виде смещения отверстия, полости или части отливки, выполняемых с помощью стержня, вследствие его перекоса.
Относится к дефектам несоответствия по геометрии отливки.
Источник фото – «Фотоальбом дефектов основного металла»
Источник определения – ГОСТ 19200-80 "Отливки из чугуна и стали. Термины и определения дефектов"
