Словарь определений
Дефект (Defect) – каждое отдельное несоответствие продукции требованиям, установленным нормативной документацией.
Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.
Дефект (Defect) – каждое отдельное несоответствие продукции установленным требованиям.
Источник – ГОСТ Р 56512-2015.
Денситометр (Densetometer) – устройство для измерения оптической плотности радиографической плёнки.
Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.
Геометрическая нерезкость радиационного изображения (Geometric unsharpness) – нерезкость радиационного изображения, обусловленная конечными размерами эффективного фокусного пятна источника ионизирующего излучения и геометрическими параметрами устройства, формирующего радиационное изображение. Примечание. Геометрическая нерезкость также зависит от расстояния «источник-объект» и « объект – плёнка ».
Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

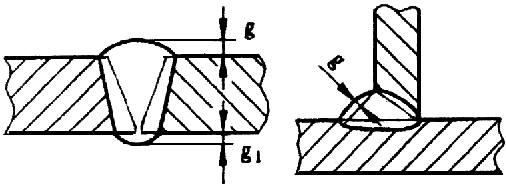

Выпуклость сварного шва – Выпуклость шва - это расстояние между плоскостью, проходящей через видимые линии границы сварного шва с основным металлом и поверхностью сварного шва, измеренное в любом поперечном сечении по длине шва (определяется по максимальной высоте расположения поверхности шва под плоскостью).
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Выпуклость (превышение проплавления) корня шва – часть одностороннего сварного шва со стороны его корня, выступающая над уровнем расположения поверхностей сваренных деталей (оценивается по максимальной высоте расположения поверхности корня шва над указанным уровнем).
Источник фото – «Фотоальбом дефектов сварных соединений»
Источник определения – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.
Средства контроля – универсальные шаблоны сварщика типа УШС, WG.
Вольфрамовое включение – внедрившаяся в металл шва нерасплавленная частица (осколок) неплавящегося вольфрамового электрода.
Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.

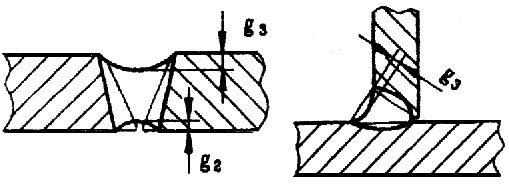

Вогнутость сварного шва – Вогнутость - это максимальное расстояние между плоскостью, проходящей через видимые линии границы сварного шва с основным металлом и поверхностью шва, измеренное в любом поперечном сечении по длине шва.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96
Вогнутость корня шва – дефект в виде углубления на поверхности обратной стороны сварного одностороннего шва (оценивается по максимальной глубине расположения поверхности корня шва от уровня расположения поверхностей сваренных деталей).
Источник фото – «Фотоальбом дефектов сварных соединений»
Источник определения – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.
Включение одиночное – включение, минимальное расстояние l от края которого до края любого соседнего включения – не менее максимальной ширины каждого из рассматриваемых включений, но не менее трехкратного максимального размера включения с меньшим значением этого показателя (из двух рассматриваемых). l ≥ b1; l ≥ 3a2;
Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.
Включение – полость в металле, заполненная газом, шлаком или инородным металлом; обобщенное наименование пор, шлаковых и вольфрамовых включений.
Источник фото – «Фотоальбом дефектов сварных соединений»
Источник определения – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.
Валик – металл сварного шва, наплавленный или переплавленный за один проход.
Источник – Инструкция по визуальному и измерительному контролю РД 34.10.130-96

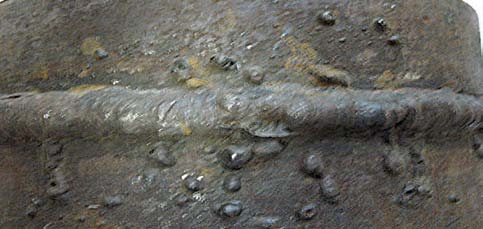

Брызги металла – дефект в виде затвердевших капель расплавленного металла на поверхности сваренных или наплавленных деталей с образованием или без образования кристаллической связи с основным металлом. Средство для защиты от налипания брызг - Сварпол-5.
Источник фото – «Фотоальбом дефектов сварных соединений»
Источник определения – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.
Асимметрия углового шва – несоответствие фактического значения катета шва проектному значению.
Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.
Активность (Activity) – количество распадов ядер в единицу времени в радиоактивном источнике.
Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.
Абсолютная чувствительность радиационного контроля (Absolute sensitivity of radiation inspection) – минимальное изменение значения контролируемого параметра объекта, которое может быть обнаружено с заданной вероятностью.
Источник – учебное пособие «Радиографический контроль сварных соединений» В.И. Горбачев. А.П.Семенов.
