Толщиномер покрытий MiniTest 7400

Толщиномер покрытий MiniTest 7400

ElektroPhysik MiniTest 7400 – многофункциональный толщиномер для измерения любых немагнитных покрытий на основаниях из стали и цветных металлов. Особенностями данного прибора являются расширенный функционал и большое количество износостойких датчиков для разных задач. Толщиномер покрытий MiniTest 7400 это оптимальный выбор для контроля большого количества изделий с покрытиями разного типа, когда необходимы подробный анализ статистики и возможность составления отчетов.

Все датчики толщиномера MiniTest 7400 используют метод цифровой обработки сигнала SIDSP, обеспечивающий высокую точность, повторяемость и адаптивность измерений. В отличие от аналоговых датчиков, сигнал поступающий в датчики SIDSP, преобразуется в цифровую форму. Обработка сигнала происходит непосредственно в сенсорной головке датчика, позволяя избежать помех, которые неизбежно возникают при передаче сигнала по кабелю. Во избежание малейших отклонений от правильной кривой характеристик, все комплектуемые датчики проходят тщательную процедуру заводской калибровки по 50 точкам. Также возможна специальная калибровка для измерений толщины покрытия на шероховатых поверхностях. Еще одним преимуществом датчиков SIDSP является температурная компенсация, благодаря которой перепады температур не оказывают влияние на результаты контроля.

Датчики толщиномера покрытий MiniTest 7400 используется магнитно-индукционный или вихретоковый принципы действия. По методу магнитной индукции работают датчики типа F используемые для контроля покрытий стали. Датчики типа N работают по методу вихретока и применяются для контроля покрытий, нанесенных на цветные металлы. В датчиках FN используются оба принципа действия. Сенсор датчика FN самостоятельно определяет тип основного материала и после этого автоматически переключается на подходящий метод измерения.

Во время производственного процесса датчики ElektroPhysik проходят тщательную процедуру калибровки. В то время как обычные аналоговые датчики калибруются только в нескольких точках, датчики SIDSP калибруются в целых 50 пунктах, чтобы избежать даже малейших отклонений от правильной кривой характеристик. В результате такого подхода, измерения толщины покрытий имеют очень высокую точность и повторяемость результатов, сводя к минимуму количество допускаемых ошибок. Еще одним преимуществом датчиков SIDSP, является то, что они крайне нечувствительны к температурным изменениям. В каждом датчике закодирована собственная термо-компенсация, делающая измерения невосприимчивыми к температуре поверхности.

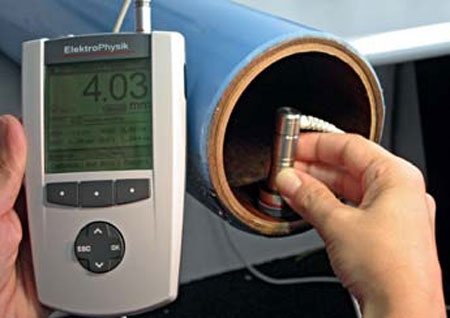

В зависимости от толщины измеряемого покрытия, типа основы и геометрии измеряемого объекта MiniTest 7400 комплектуется множеством заменяемых датчиков. Все стандартные датчики могут поставляться с прямым и с перекрёстным отводом кабеля для контроля внутри полых предметов. Для работы на шероховатых поверхностях, где возможно быстрое загрязнение головки сенсора, разработаны специальные датчики HD (heavy duty), в которых электронная часть защищена специальной изоляцией.

Толщиномер покрытий MiniTest 7400 Толщиномер покрытий MiniTest 7400 Толщиномер покрытий MiniTest 7400


Основные характеристики датчиков приведены в таблице.

Фото Тип датчика HD датчик Диапазон измерений Точность показаний Повторяемость Минимальная толщина основы Области применения
b_86_76_16777215_00_images_stories_elektrophysik_f-05.png F 0.5 F 05 HD 0 - 0.5мм ± (1мкм + 0.75 %) ± (0.5мкм + 0.5 %) 0.3мм - немагнитные покрытия стали

- мелкие детали, тонкие покрытия

- использование со штативом

- HD версия для работы на шероховатой поверхности

b_86_76_16777215_00_images_stories_elektrophysik_f-1.5.png F 1.5 F 1.5 HD 0 - 1.5мм ± (1мкм + 0.75 %) ± (0.5мкм + 0.5 %) 0.3мм - немагнитные покрытия стали

- мелкие детали

- использование со штативом

- HD версия для работы на шероховатой поверхности

b_86_76_16777215_00_images_stories_elektrophysik_f-15-90.png F 1.5-90   0 - 1.5мм ± (1мкм + 0.75 %) ± (0.5мкм + 0.5 %) 0.3мм - немагнитные покрытия стали

- измерения в трубах и других труднодоступных местах

- тонкое покрытие

b_86_76_16777215_00_images_stories_elektrophysik_f-2-hd.png   F 2 HD 0 - 2мм ± (1.5мкм+0.75 %) ± (0.8мкм + 0.5 %) 0.5мм - немагнитные покрытия стали

– измерения на шероховатой поверхности

b_86_76_16777215_00_images_stories_elektrophysik_f-05.png F 5 F 5 HD 0 - 5 мм ± (1.5мкм+0.75 %) ± (0.8мкм + 0.5 %) 0.5мм – немагнитные покрытия стали

– широкая область применения

–толстые покрытия (пластмасса, стекло, резина, бетон)

– измерение толщины стенок

(с использованием стальной пластинки)

b_86_76_16777215_00_images_stories_elektrophysik_f-15.png F 15   0 - 15мм ± (5мкм + 0.75 %) ± (2.5мкм + 0.5 %) 1.0мм – немагнитные покрытия стали

–толстые покрытия (пластмасса, стекло, резина, бетон)

– измерение толщины стенок

(с использованием стальной пластинки)

b_86_76_16777215_00_images_stories_elektrophysik_f-35.png F 35   0 - 35мм ± (20мкм+0.75 %) ± (10мкм + 0.5 %) 1.5мм – немагнитные покрытия стали

–толстые покрытия (пластмасса, стекло, резина, бетон)

– измерение толщины стенок

(с использованием стальной пластинки)

b_86_76_16777215_00_images_stories_elektrophysik_n-02.png N 0.2 N 0.2 HD 0 - 0.2мм ± (1мкм + 0.75 %) ±0.5мкм + 0.5 %) 40мкм – Изоляционное покрытие цветных металлов

–мелкие детали, тонкие покрытия

– использование штатива

- HD версия для работы на шероховатой поверхности

b_86_76_16777215_00_images_stories_elektrophysik_n-07.png N 0.7 N 0.7 HD 0 - 0.7 мм ± (1мкм + 0.75 %) ± (0.5мкм + 0.5 %) 40мкм – Изоляционное покрытие цветных металлов

–мелкие детали, тонкие покрытия

– использование штатива

- HD версия для работы на шероховатой поверхности

b_86_76_16777215_00_images_stories_elektrophysik_n-07-90.png N 0.7-90   0 - 0.7 мм ± (1мкм + 0.75 %) ± (0.5мкм + 0.5 %) 40мкм – Изоляционное покрытие цветных металлов

– измерение внутри труб и других труднодоступных местах

– тонкие покрытия

b_86_76_16777215_00_images_stories_elektrophysik_n-25.png N 2.5 N 2.5 HD 0 - 2.5 мм ± (1.5мкм+0.75 %) ± (0.8мкм + 0.5 %) 40мкм –Изоляционное покрытие цветных металлов

–широкая область применения

- HD версия для работы на шероховатой поверхности

b_86_76_16777215_00_images_stories_elektrophysik_n-7.png N 7   0 - 7 мм ± (5мкм + 0.75 %) ± (2.5мкм + 0.5 %) 40мкм –Изоляционное покрытие цветных металлов

– толстые покрытия

– измерение толщины стенок

(с использованием стальной пластинки)

b_86_76_16777215_00_images_stories_elektrophysik_fn-15.png FN 1.5 FN 1.5 HD F: 0 - 1.5мм

N: 0 - 0.7мм

± (1мкм + 0.75 %) ± (0.5мкм + 0.5 %) F: 0.3мм

N: 40мкм

– немагнитные покрытия стали и

цветных металлов

–мелкие детали, тонкие покрытия

– использование штатива

- HD версия для работы на шероховатой поверхности

b_86_76_16777215_00_images_stories_elektrophysik_fn-15-90.png FN 1.5-90   F: 0 - 1.5мм

N: 0 - 0.7мм

± (1мкм + 0.75 %) ± (0.5 мкм + 0.5 %) F: 0.3мм

N: 40мкм

– немагнитные покрытия стали и

цветных металлов

– измерение внутри труб и других труднодоступных местах

– тонкие покрытия

b_86_76_16777215_00_images_stories_elektrophysik_fn-5.png FN 5 FN 5 HD F: 0 - 0.5мм

N: 0 - 2.5мм

± (1.5мкм + 0.75 %) ± (0.8 мкм + 0.5 %) F: 0.5мм

N: 40мкм

– немагнитные покрытия стали и

цветных металлов

– широкая область применения

- HD версия для работы на шероховатой поверхности

Помимо большого выбора специальных датчиков, важной особенностью толщиномера ElektroPhysik MiniTest 7400 является расширенный функционал, дающий возможность подробного анализа статистики и составления отчетов. Статистика прибора выдает такие показатели как количество измерений, минимум, максимум, среднее, стандартная погрешность, коэффициент вариаций, статистика блоков, индексы технологического процесса, гистограммы и линии тренда. Анализ данных возможен непосредственно да дисплее прибора или на ПК с помощью специальной программы, входящей в комплект поставки. Помимо анализа программа может быть использована для внесения примечаний и экспорта данных в табличные или текстовые файлы. Для вывода данных на ПК толщиномер покрытий MiniTest 7400 оборудован инфракрасным портом, USB и портом RS232

Несмотря на большое количество функций, MiniTest 7400 имеет простое, интуитивно понятное меню с функцией помощи. Для неопытных пользователей предусмотрен специальный ассистент конфигурации, помогающий при настройке и калибровке. Дисплей и кнопки прибора имеют яркую подсветку для работы при слабом освещении. Результаты измерений отображаются не только в числовой форме, но и в виде гистограммы. Для корректировки данных статистики предусмотрена возможность выборочного удаления ошибочных результатов. Объем памяти рассчитан на обработку до 500 серий, с общим объемом памяти - 250 000 результатов. Срок гарантии толщиномера – 1 год.

Немецкая компании ElektroPhysik разрабатывает толщиномеры покрытий уже более 60 лет и является одним из ведущих мировых производителей в этой области. Высокая точность и большой выбор специальных датчиков, дают возможность использовать приборы Электрофизик во всех направлениях современной толщинометрии покрытий.

Полный перечень характеристик толщиномера покрытий MiniTest 7400 представлен в таблице.

Техническая характеристика Показатель
Максимальное количество серий замеров 500
Максимум сохраняемых измерений около 250 000 измерений в целом
Статистика количество измерений, минимум, максимум, среднее, стандартная погрешность, коэффициент вариаций, статистика блоков, индексы технологического процесса Cp и Cpk, гистограммы, линии тренда.
Методы калибровки ISO, SSPC, Шведская, Австралийская
Калибровка до 5 точек
Контроль ограничений визуальный и акустический сигнал
Единицы измерения микроны, миллиметры, сантиметры
Рабочая температура –10°C +60°C
Температура хранения –20°C +70°C
Порты инфракрасный порт, USB, RS232 с адаптером
Источник питания 4 x AA (LR06) батареи, или блок питания (90 – 240 V~ / 48 – 62 Hz)
Дисплей LCD с подсветкой 160 x 160 пикселей
Размеры 153 x 89 x 32 мм
Вес 310 гр. с батареями

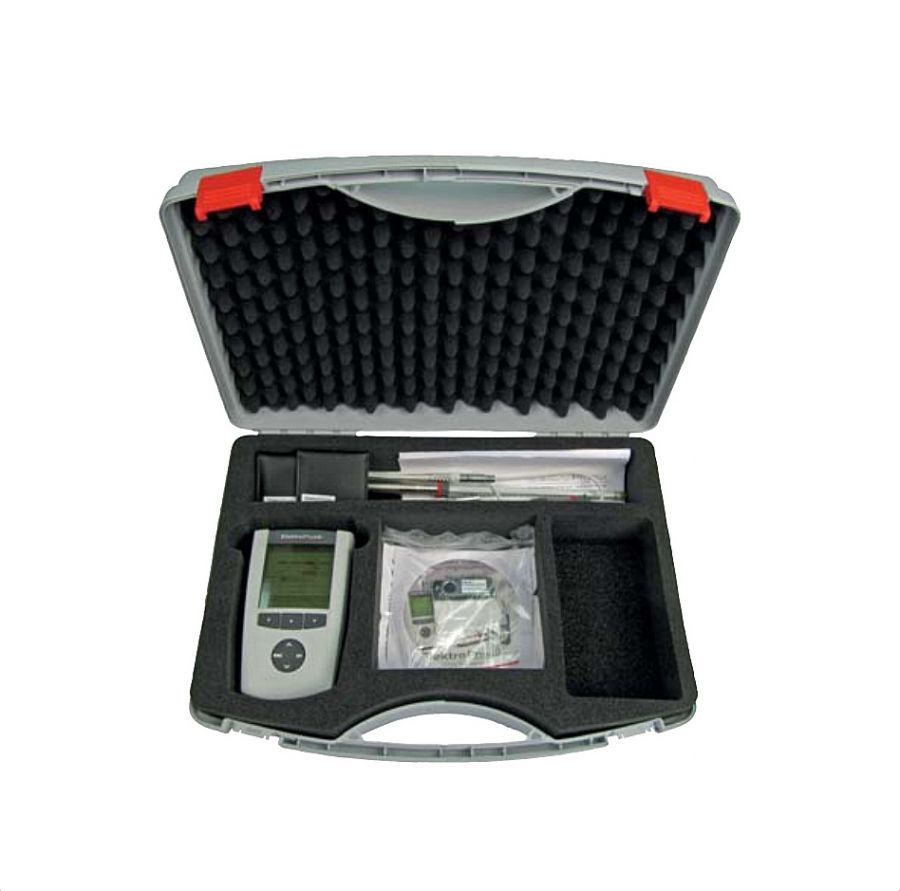

Комплект поставки:

  • измеритель толщины покрытия MiniTest 7400
  • программное обеспечение MSoft 7 Professional
  • руководство пользователя на русском языке
  • 4 AA батарейки
  • чемодан для транспортировки
  • датчик SIDSP по выбору заказчика
  • набор калибровочных пленок

Дополнительные принадлежности:

  • принтер MiniPrint 7000 для распечатки результатов измерений через ИК порт
  • зарядное устройство для аккумуляторов
  • блок питания
  • ножной рычаг для переноса данных в накопитель и адаптер для блока питания
  • наплечная сумка
  • резиновый защитный чехол и подставка
  • набор кабелей (USB, питание, ножной рычаг, сигнальное устройство, наушники)
  • USB кабель
  • RS 232 кабель
  • IR/ USB конвертер

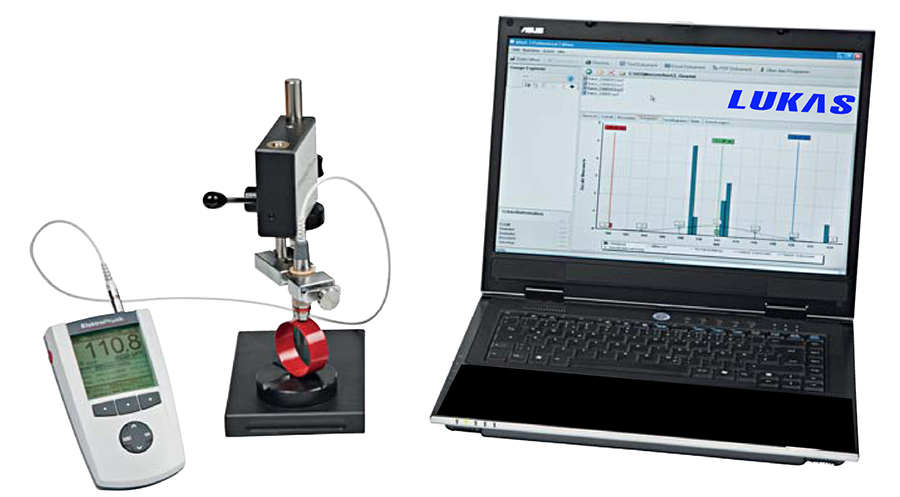

  • стенд для серийного измерения или измерения мелких деталей
  • калибровочные пленки разной толщины
  • сертификат производителя
  • перекрёстный отвод кабеля

Дополнительная информация:

Видео презентация толщиномера покрытий MiniTest 7400


Подпишитесь на наш канал YouTube

Купить измерители толщины покрытий ElektroPhysik MiniTest 7400 и другие приборы для измерения толщины ЛКП, можно по цене, указанной в прайс-листе. Цена толщиномера Минитест 7400 указана с учетом НДС. Смотрите так же разделы: Вихретоковые толщиномеры покрытий, Магнитные толщиномеры покрытий, Аттестация специалистов по вихретоковому методу, Поверка и калибровка толщиномеров.



Толщиномер покрытий Электрофизик MiniTest 7400 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
