Толщиномеры покрытий серии MiniTest 700

Толщиномеры покрытий серии MiniTest 700

Толщиномеры ElektroPhysik серии MiniTest 700 предназначены для точного измерения толщины изоляционных, лакокрасочных, гальванических и других покрытий, нанесенных на сталь и неферромагнитные металлы. Особенностью этой модели являются повышенная точность измерений, сменные датчики и большой объем встроенной памяти. В зависимости от объектов контроля, толщиномер покрытий MiniTest 700 может комплектоваться датчиками для мелких деталей, грубых поверхностей, толстых покрытий и специальными датчиками для измерения внутри труб и других труднодоступных местах. Срок гарантии – 1 год.

В приборах серии MiniTest 700 используется магнитно-индукционный или вихретоковый принципы действия. По методу магнитной индукции работают датчики типа F, используемые для контроля покрытий стали. Датчики типа N работают по вихретоковому методу и применяются для контроля покрытий немагнитных металлов. В датчиках FN используются оба принципа действия. Сенсор датчика FN самостоятельно определяет тип основного материала, и после этого автоматически переключается на подходящий метод измерения. Перечень датчиков, поставляемых с толщиномерами серии MiniTest 700, приведен в таблице.

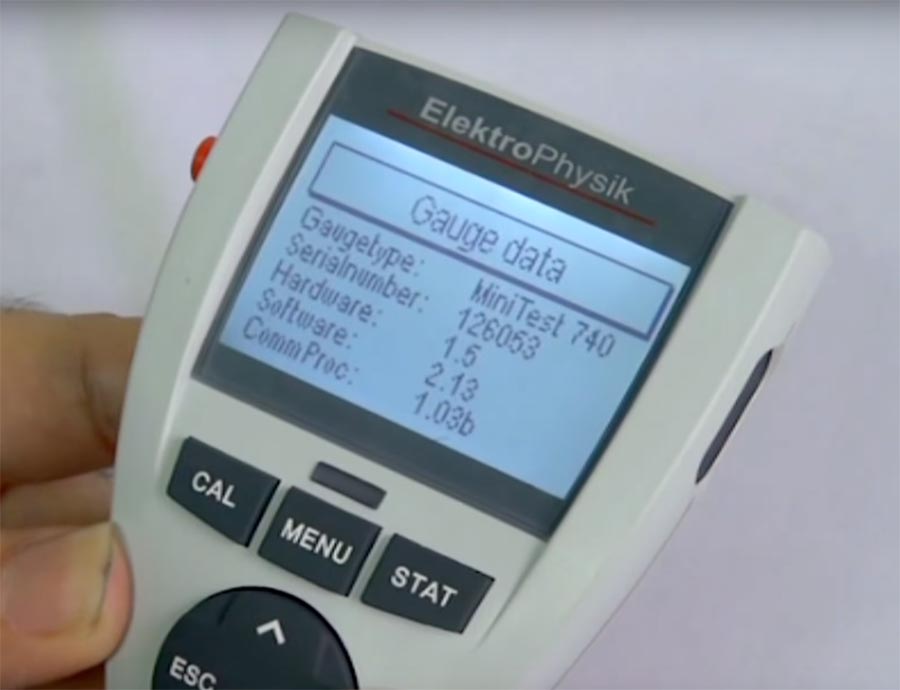

Все приборы данной серии предусматривают возможность изменения уровня точности. В зависимости от поставленных задач и условий контроля, режим одиночных измерений стандартной точности, можно заменить на режимы «быстро» и «точно». Для повышения качества измерений возможна пользовательская калибровка прибора, в том числе специально для контроля грубых поверхностей. К прочим особенностям толщиномеров относятся большой объем встроенной памяти (до 100 000 результатов) и передача данных через инфракрасный порт. Конструкция прибора дает возможность работать одной рукой, управление осуществляется клавиатурой через меню на большом ЖК дисплее с подсветкой.

Толщиномеры покрытий серии MiniTest 700 выпускается в трех вариантах:

  • MiniTest 720 - со встроенным датчиком
  • MiniTest 730 - с выносным датчиком
  • MiniTest 740 - совмещенный вариант

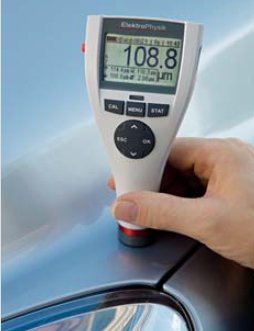

В первом варианте электронный блок и датчик толщиномера совмещены в одном корпусе, давая возможность работать одной рукой. Во втором электронный блок соединен с датчиком через гибкий кабель. Совмещенный вариант позволяет работать как со встроенным, так и выносным датчиком в зависимости от условий контроля. К любому из электронных блоков можно присоединить любой датчик из первой таблицы.

Толщиномеры покрытий серии MiniTest 700 Толщиномеры покрытий серии MiniTest 700 Толщиномеры покрытий серии MiniTest 700 Толщиномеры покрытий серии MiniTest 700 Толщиномеры покрытий серии MiniTest 700 Толщиномеры покрытий серии MiniTest 700


Полный перечень характеристик толщиномеров серии MiniTest 700 приведен в таблице

Характеристики MiniTest 720 MiniTest 730 MiniTest 740
Модель датчика встроенный внешний конвертируемый (внешний / встроенный)
Количество запоминаний 10 10 100
Полный объем памяти до 10 000 до 10 000 до 100 000
Статистика Количество показаний, минимум, максимум, среднее, среднеквадратическое отклонение, коэффициент вариации, статистика блоков (соответствующая норме / установленная пользователем)
Процедуры калибровки согласно Международные нормы и стандарты ISO, SSPC, «шведский», «австралийский»
Режимы калибровки Заводская калибровка, калибровка нуля, 2-точечная и 3-точечная калибровка, регулируемое пользователем значение смещения
Контроль допустимых отклонений Визуальный и звуковой сигнал для указания предельных отклонений
Единицы измерения мкм, мм, см; мил, дюйм
Рабочая температура -10°C ... 60°C
Температура хранения -20°C ... 70°C
Порт данных IrDA 1.0 (инфракрасный порт)
Питание 2 элемента типа AA
Нормы и стандарты DIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882, 19840
ASTM B244, B499, D7091, E376
AS 3894.3, SS 1841 60, SSPC-PA 2
Размеры 157 мм х 75,5 мм х 49 мм
Вес со встроенным / внешним датчиком около 175 г около 210 г около 175 г / 230 г

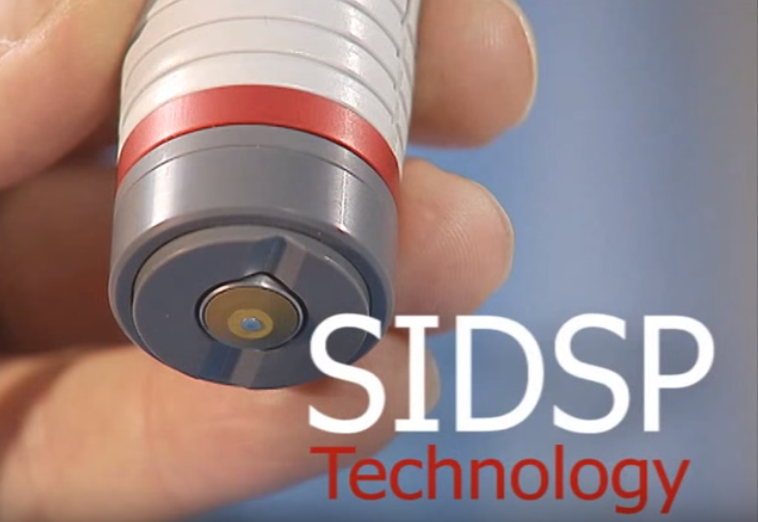

Принципиальным отличием толщиномеров ElektroPhysik являются датчики SIDSP с цифровой обработкой входящих сигналов. В отличие от аналоговых датчиков, сигнал поступающий в датчики SIDSP, преобразуется в цифровую форму. Обработка сигнала происходит непосредственно в сенсорной головке датчика, позволяя избежать помех, которые неизбежно возникают при передаче сигнала по кабелю. В приборах ElektroPhysik кабель служит только для питания датчика и передачи значений толщины покрытия на дисплей прибора. Обеспечивая предельную точность и повторяемость результатов, система SIDSP является на сегодняшний день одной из ведущих технологий измерения толщины покрытия.

Во время производственного процесса датчики ElektroPhysik проходят тщательную процедуру калибровки. В то время как обычные аналоговые датчики калибруются только в нескольких точках, датчики SIDSP калибруются в целых 50 пунктах, чтобы избежать даже малейших отклонений от правильной кривой характеристик. В результате такого подхода, измерения толщины покрытий имеют очень высокую точность и повторяемость результатов, сводя к минимуму количество допускаемых ошибок. Еще одним преимуществом датчиков SIDSP, является то, что они крайне нечувствительны к температурным изменениям. В каждом датчике закодирована собственная термо-компенсация, делающая измерения невосприимчивыми к температуре поверхности.

Немецкая компании ElektroPhysik разрабатывает толщиномеры покрытий уже более 60 лет и является одним из ведущих мировых производителей в этой области. Высокая точность и большой выбор специальных датчиков, дают возможность использовать приборы Электрофизик во всех направлениях современной толщинометрии покрытий.

Перечень датчиков и их основные технические характеристики приведены в таблице

Характеристики датчиков

Тип датчика

F 1.5, N 0.7, FN 1.5 F2 HD F5, N2.5, FN5 F15 F1.5-90, N 07-90, FN 1.5-90
F N F F N F F N
Диапазон измерений 0 - 1,5 мм 0 - 0.7 мм 0 - 2 мм 0 - 5 мм 0 - 2.5 мм 0 - 15 мм 0 - 1.5 мм 0 - 0.7 мм
Область применения маленькие изделия, тонкие покрытия (используют с измерительным стендом) грубые поверхности стандартные датчики для широкой области применения толстые покрытия особенно подходят для измерений в трубах и труднодоступных местах
Принцип измерения магнитная индукция вихретоки магнитная индукция магнитная индукция вихретоки магнитная индукция магнитная индукция вихретоки
Обработка сигнала

встроенная в датчик 32-битная обработка сигнала (SIDSP)

Точность ± (1 мкм + 0.75 % показания) ± (1.5 мкм + 0.75 % показания) ± (5 мкм + 0.75 % показания) ± (1 мкм + 0.75 % показания)
Воспроизводимость (допустимое отклонение) ± (0.5 мкм + 0.5 % показания) ± (0.8 мкм + 0.5 % показания) ± (2.5 мкм + 0.5 % показания) ± (0.5 мкм + 0.5 % показания)
Минимальный выпуклый радиус искривления 1.0 мм 1.5 мм 5 мм -
Минимальный вогнутый радиус искривления (внешний датчик без призмы) 7,5 мм 10 мм 25 мм 5 мм
Минимальный вогнутый радиус искривления (встроенный датчик) 30 мм 30 мм 30 мм -
Минимальная область измерения Ø 5 мм Ø 10 мм Ø 25 мм Ø 5 мм
Минимальная толщина основы 0.3 мм 40 мкм 0.5 мм 0.5 мм 40 мкм 1 мм 0.3 мм 40 мкм
Скорость измерений в непрерывном режиме

20 показаний в секунду

Максимальная скорость в режиме единичных измерений

70 показаний в минуту

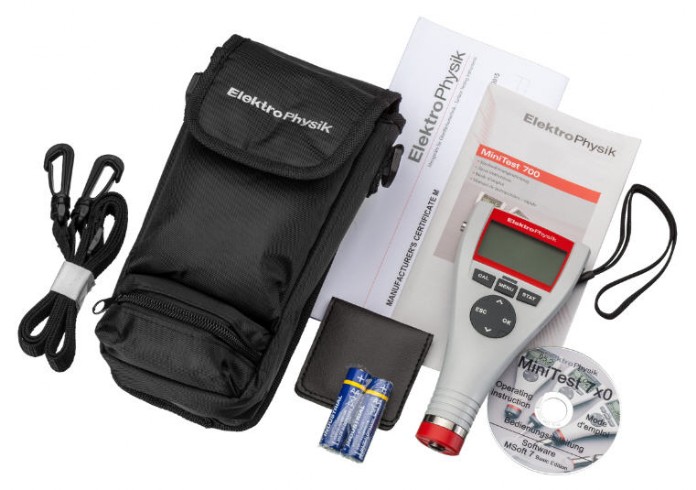

Комплект поставки:

  • электронный блок толщиномера покрытий
  • датчики (согласно заявки)
  • набор образцов для калибровки;
  • пластиковый кейс;
  • 2 батарейки
  • руководство по эксплуатации на русском языке

Дополнительные принадлежности

  • защитный резиновый кейс для переноски

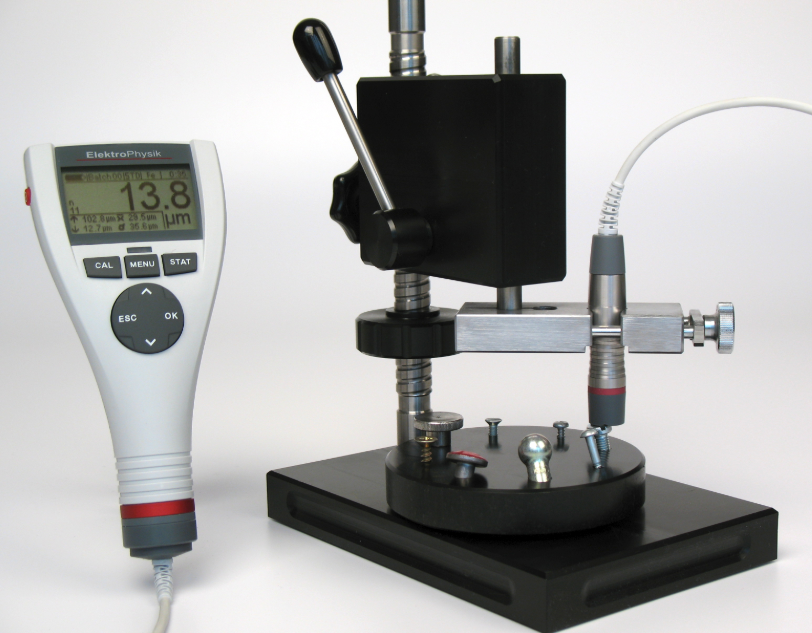

  • штатив для контроля небольших объектов
  • принтер MiniPrint 7000 для мобильной распечатки результатов
  • IrDA / USB переходник
