Вихретоковый дефектоскоп ВЕКТОР-50
Вихретоковый дефектоскоп ВЕКТОР-50 - это новый универсальный прибор, предназначенный для контроля металлических, графитовых, полупроводниковых и других токопроводящих изделий на наличие поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов. Дефектоскоп ВЕКТОР-50 также используется для измерения толщины защитных покрытий, глубины поверхностных трещин, определения электропроводности и содержания ферритной фазы в нержавеющих хромоникелевых сталях. Основные сферы применения прибора-машиностроение, энергетика, металлургия, объекты железнодорожного, авиационного, автомобильного и трубопроводного транспорта.
Принцип работы дефектоскопа ВЕКТОР-50 основан на измерении параметров электромагнитного поля (амплитуды и фазы), создаваемого вихревыми токами, возбуждаемыми преобразователем в поверхностном слое металлов, обусловленных изменением однородности или проводимости материала. Принятый прибором сигнал усиливается и после цифровой обработки, отображается на индикаторе в графическом виде. Амплитуда и фаза сигнала отображаются на индикаторе прибора в цифровом виде.
Дефектоскоп ВЕКТОР-50 работает с любыми накладными или проходными дифференциальными и абсолютными преобразователями на частотах от 10 Гц до 20 МГц. Также прибор поддерживает любые динамические (ротационные) преобразователи при использовании специальных переходников. Чувствительность контроля определяется свойствами контролируемого материала, типом преобразователей, глубиной залегания, размерами, ориентацией и типом дефектов.
В комплект вихретокового дефектоскопа ВЕКТОР-50 входит СД-диск с программным обеспечением:
- VdPar-программа чтения из прибора и сохранения на ПК настроек дефектоскопа
- VdReport-программа для документирования результатов контроля, позволяющая формировать протоколы любого вида.
Дефектоскоп ВЕКТОР-50 изготовлен по ТУ4276-007-33044610-06, зарегистрирован в Государственном реестре РФ (№ 33845-12) и имеет ведомственные допуски для работы на объектах речного и морского транспорта, а также объектах гражданской авиации. Для работы с данным прибором на объектах, подведомственных Ростехнадзору, необходима аттестация специалистов в соответствии с СДАНК-02-2020.
 |
 |
 |
 |
 |
Особенности вихретокового дефектоскопа ВЕКТОР-50 приведены в таблице:
 |
Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях |
 |
Отдельное усиление по осям X и Y |
 |
Большая память настроек и результатов |
 |
Две настраиваемые зоны АСД: коробка и сегмент |
 |

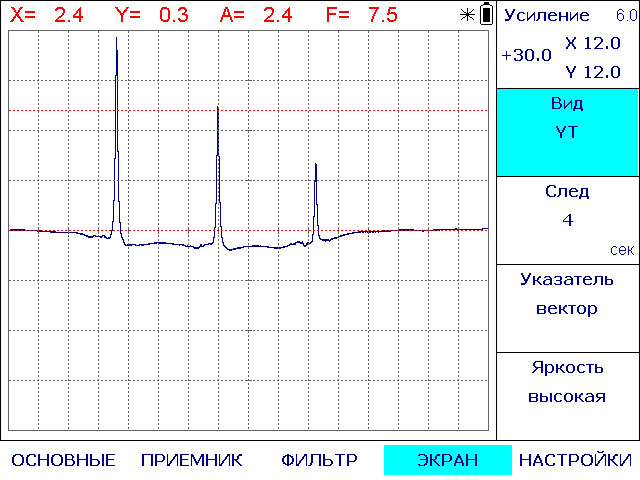

Различные режимы отображения сигнала |
| Также к особенностям прибора относятся морозоустойчивое (до -30°) исполнение, питание от Li-on аккумуляторов, встроенное зарядное устройство, богатые функциональные возможности и широкий круг решаемых задач. | |
Технические характеристики, заявленные производителем дефектоскопов ВЕКТОР-50 и ВЕКТОР-60Д приведены в таблице
| Параметр | ВЕКТОР-50 | ВЕКТОР-60Д |
| Фото прибора | |
 |
| Размер матрицы экрана, точек | 640 × 480 | 640 × 480 |
| Диапазон изменения частоты | 1 Гц - 20 МГц, с шагом 1, 10,100 и 1000 Гц | 10 Гц - 20 МГц |
| Диапазон регулировки усиления | от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ | от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Регулировка амплитуды возбуждения преобразователя | 12.5%, 25%, 50%, 100% | 12.5%, 25%, 50%, 100% |
| Режимы работы | стандартный, синхро-режим, частотное сканирование | стандартный, синхро-режим |
| Вид графика | XY, XY+YT, XY+AT, YT, YT+XT | XY, XY+YT, XY+AT, YT, YT+XT |
| Диапазон изменения фазы вектора | 0 - 359°, с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. | 0 - 359° |
| Фильтр НЧ | регулируемый, 5 Гц - 1000 Гц | 5 - 1000 Гц |
| Фильтр ВЧ | регулируемый, 2.5 Гц - 500 Гц | 2.5 – 500Гц |
| След сигнала | 0-30 сек, с шагом 1 сек | 0-30 сек, с шагом 1 сек |
| Зоны АСД | коробка, сегмент | коробка, сегмент |
| Режимы АСД | дефект в зоне, дефект вне зоны | дефект в зоне, дефект вне зоны |
| Типы вывода на экран | вектор, точка | вектор, точка |
| Типы преобразователей (датчиков) | дифференциальный, абсолютный, роторный | дифференциальный, абсолютный, роторный |
| Разъемы преобразователей | 1 x Lemo1B + 1 x Lemo0B | 1 x Lemo1B + 1 x Lemo0B |
| Память настроек | 100 ячеек | 200 ячеек |
| Память результатов | 500 протоколов | 500 протоколов |
| Программное обеспечение | VdPar, VdReport | VdPar, VdReport |
| Интерфейс | USB | Ethernet |
| Время автономной работы | 10 часов | 8 часов |
| Диапазон рабочих температур | от -30º C до +55° C | от -30º C до +55° C |
| Масса устройства с АКБ | 1,5 кг | 4 кг |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм | 210 мм x 340 мм x 75 мм |
| Цена | от 299 760 р. | от 320 000 р. |
Комплект поставки вихретокового дефектоскопа ВЕКТОР-50
| Наименование | Базовая комплектация | Расширенная комплектация |
| Электронный блок дефектоскопа с АКБ | 1 | 1 |
| Блок питания сетевой 18 В/220 В | 1 | 1 |
| Параметрическийпреобразователь ПВР-1 (1 МГц) | 1 | 1 |
| Низкочастотныйпреобразователь ПВД-1 (20кГц) | 1 | 1 |
| Кабель USB для связи с ПК | 1 | 1 |
| Кейс для переноски | 1 | 1 |
| Защитный чехол | 1 | 1 |
| Программное обеспечение на CD-диске | 1 | 1 |
| Комплект документации | 1 | 1 |
| Преобразователь дифференциальный ПВД-50-6 (50 Кгц) | - | 1 |
| Преобразователь дифференциальный ПВД-50-12 (50 Кгц) | - | 1 |
| Образец стандартный ВСО-1 (сталь) | - | 1 |
| Образец стандартный ВСО-2 (алюминий) | - | 1 |
| Кабель для подключения датчиков Lemo 0B -Lemo 0B 1,5 м | - | 1 |
| Адаптер Lemo 0B-BNC в комплекте с кабелем (для подключения любых параметрических преобразователей) | - | 1 |
| Кабель FD46RS для связи с ПК | - | 1 |
Дополнительная информация
- Руководство пользователя дефектоскопа ВЕКТОР-50
- Руководство по эксплуатации дефектоскопа ВЕКТОР-50
- Описание типа СИ на дефектоскоп ВЕКТОР-50
- Методика поверки дефектоскопа ВЕКТОР-50
- Свидетельство об утверждении типа СИ на дефектоскоп ВЕКТОР-50
- Свидетельство об утверждении типа СИ на комплект эталонных мер
- Регистрационное удостоверение гражданской авиации
- Сертификат соответствия Российского Речного Регистра
- Сертификат соответствия Российского Морского Регистра
Купить вихревой дефектоскоп ВЕКТОР-50 можно по официальной цене производителя, указанной в прайс-листе. Цена дефектоскопа ВЕКТОР-50 указана с учетом НДС. Смотрите также разделы: Вихретоковые дефектоскопы, Вихретоковые структуроскопы, Вихретоковые толщиномеры покрытий, Услуги по вихретоковому контролю, Аренда вихретокового дефектоскопа.
Вихретоковый дефектоскоп ВЕКТОР-50 в наличии на складе. Прибор можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А также Республики Казахстан, Белоруссия и другие страны СНГ.
