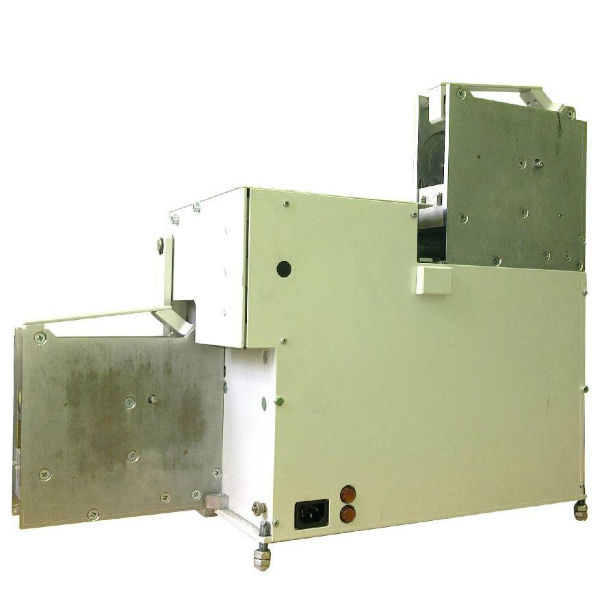

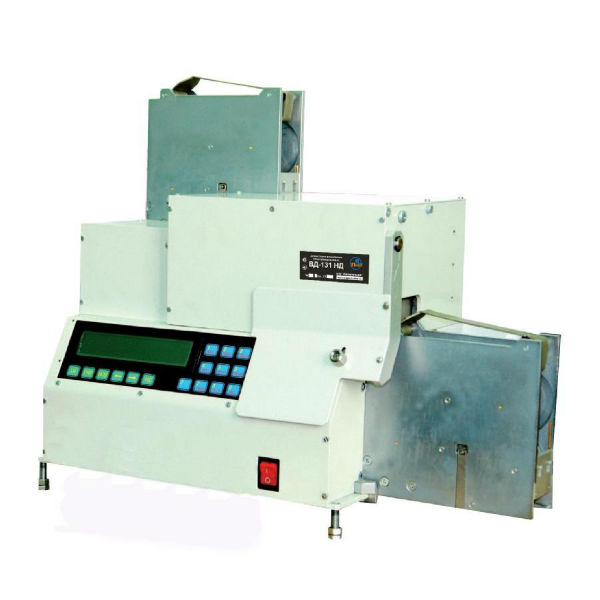

Дефектоскоп вихретоковый специализированный ВД-131-НД

Дефектоскоп вихретоковый специализированный ВД-131-НД предназначен для выявления поверхностных дефектов в стальных цилиндрических роликах диаметром ø 32 мм и длиной 52 мм из состава подшипников качения, используемых в буксовых узлах грузовых и пассажирских железнодорожных вагонов, а также для контроля иных фигур вращения таких как: шаровые и поршневые пальцы, гильзы, цилиндры, поршневые штоки, патронные корпуса и т.д. (при дополнительной модернизации сканирующей системы дефектоскопа по требованию Заказчика). Дефектоскоп может применяться для проведения неразрушающего контроля цилиндрических роликов на территории завода изготовителя, вагоностроительных и вагоноремонтных предприятиях. По функциональному назначению дефектоскоп относится к группе специализированных вихретоковых дефектоскопов, по конструктивному исполнению – к стационарным, по степени участия оператора в процессе контроля – к автоматическим.

Преимущества и отличительные особенности дефектоскопа:

контроль торцевых поверхностей роликов;
контроль боковой цилиндрической поверхности ролика;
выявление дефектов глубиной от 0,1 мм с раскрытием от 2 мкм;
наличие размагничивающего устройства;
высокая производительность контроля (не менее 120 роликов в час);
автоматическая сортировка годных и бракованных роликов по приемным кассетам;
небольшие габаритные размеры;
удобство в обслуживании;
время непрерывной работы дефектоскопа – не менее 8 ч;
формирование электронных протоколов контроля и передача их на ПЭВМ;
автоматическую сортировку годных и бракованных роликов по отдельным изоляторам;
наличие комплекта мер для контроля работоспособности КМ-131;
внесено в реестр средств измерений РФ и РЖД.

Технические характеристики приведены в следующей таблице:

Наименование характеристики	Значение
Количество вихретоковых каналов дефектоскопа	3 шт
Минимальная глубина обнаруживаемого дефекта	0,1 мм
Зоны поверхности роликов, наличие дефектов в которых контролируется	– торцевой поверхности (ограниченная кругами радиусами от 8 до 16 мм); – цилиндрическая поверхность шириной 44 мм, которая расположена на расстоянии 4 мм от торцевой поверхности
Время установления рабочего режима дефектоскопа	не более 7 минут
Время непрерывной работы дефектоскопа	не менее восьми часов
Производительность контроля	не менее 120 роликов в час
Электрическое питание дефектоскопа	осуществляется от сети переменного тока напряжением от 198 до 242 В, частотой (50 ± 0,1) Гц
Номинальный электрический ток	потребляемый дефектоскопом от сети переменного тока, не более 250 мА, (пиковое значение не более 3 А)
Габаритные размеры дефектоскопа (в собранном виде)	не более 1000 мм × 400 мм × 600 мм
Масса дефектоскопа	не более 35 кг
Дефектоскоп при эксплуатации устойчив к воздействию следующих факторов	– температуры окружающего воздуха от 1 до 35 °С; – относительной влажности воздуха до 80 % при температуре 20 °С
Степень защиты корпуса дефектоскопа от проникновения твердых тел и воды	IР10 по ГОСТ 14254

Вихретоковый дефектоскоп ВД-131-НД для контроля роликов подшипников:
