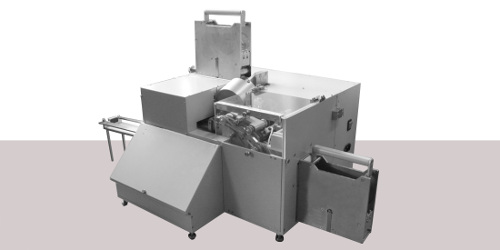

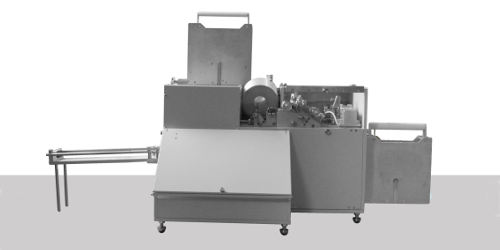

Дефектоскоп вихретоковый специализированный ВД-131-НД.3
Дефектоскоп вихретоковый специализированный ВД-131-НД.3 предназначен для выявления поверхностных дефектов в стальных цилиндрических роликах из состава подшипников качения, используемых в буксовых узлах вагонов метро следующих типоразмеров:
- диаметром ø 32 мм и длиной 52 мм;
- диаметром ø 28 мм и длиной 50 мм;
- диаметром ø 24 мм и длиной 38 мм.
Дефектоскоп может применяться для проведения неразрушающего контроля цилиндрических роликов на территории завода изготовителя, вагоностроительных и вагоноремонтных предприятиях. По функциональному назначению дефектоскоп относится к группе специализированных вихретоковых дефектоскопов, по конструктивному исполнению – к стационарным, по степени участия оператора в процессе контроля – к автоматическим.
Преимущества и отличительные особенности дефектоскопа:
- контроль торцевых поверхностей роликов;
- контроль цилиндрической поверхности ролика;
- выявление дефектов глубиной от 0,1 мм с раскрытием от 2 мкм;
- наличие размагничивающего устройства;
- высокая производительность контроля (не менее 120 роликов в час);
- автоматическая сортировка годных и бракованных роликов по приемным кассетам;
- интуитивно понятный интерфейс специализированного программного обеспечения;
- удобство в обслуживании;
- механическая регулировка поста контроля в зависимости от выбранного типоразмера ролика;
- небольшие габаритные размеры;
- наличие комплекта мер для контроля работоспособности КМ-131 (ø32х52 мм) и дополнительных комплектов настроечных образцов (ø28х50 мм, ø24х28 мм).
Технические характеристики приведены в следующей таблице:
| Наименование характеристики | Значение |
| Количество вихретоковых каналов дефектоскопа | 3 шт |
| Минимальная глубина обнаруживаемого дефекта | 0,1 мм |
| Зоны поверхности роликов, наличие дефектов в которых контролируется | Ролик ø32х52 мм - торцевая поверхность - кольцевая поверхность, ограниченная расстоянием 1мм от технологического углубления (диаметр не более 0,6 диаметра ролика) и 1 мм от края фаски – 2,2 мм; – цилиндрическая поверхность, ограниченная расстоянием 1мм от края фаски – 45,6 мм. Ролик ø28х50 мм - торцевая поверхность - кольцевая поверхность, ограниченная расстоянием 1мм от технологического углубления (диаметр не более 0,6 диаметра ролика) и 1 мм от края фаски – 1,9 мм; – цилиндрическая поверхность, ограниченная расстоянием 1мм от края фаски – 44,6 мм. Ролик ø24х38 мм - торцевая поверхность - кольцевая поверхность, ограниченная расстоянием 1мм от технологического углубления (диаметр не более 0,6 диаметра ролика) и 1 мм от края фаски – 1,3 мм; – цилиндрическая поверхность, ограниченная расстоянием 1мм от края фаски – 33 мм. |
| Время установления рабочего режима дефектоскопа | не более 7 минут |
| Время непрерывной работы дефектоскопа | не менее 8 часов |
| Производительность контроля | не менее 120 роликов в час |
| Электрическое питание дефектоскопа | осуществляется от сети переменного тока напряжением от 198 до 242 В, частотой (50 ± 0,1) Гц |
| Номинальный электрический ток | потребляемый дефектоскопом от сети переменного тока, не более 250 мА, (пиковое значение не более 3 А) |
| Габаритные размеры дефектоскопа (в собранном виде) | не более 1100 мм × 550 мм × 600 мм |
| Масса дефектоскопа | не более 45 кг |
| Дефектоскоп при эксплуатации устойчив к воздействию следующих факторов | – температуры окружающего воздуха от 1 до 35 °С; – относительной влажности воздуха до 80 % при температуре 20 °С |
| Степень защиты корпуса дефектоскопа от проникновения твердых тел и воды |
IР10 по ГОСТ 14254 |
Вихретоковый дефектоскоп ВД-131-НД.3 для контроля роликов подшипников:
