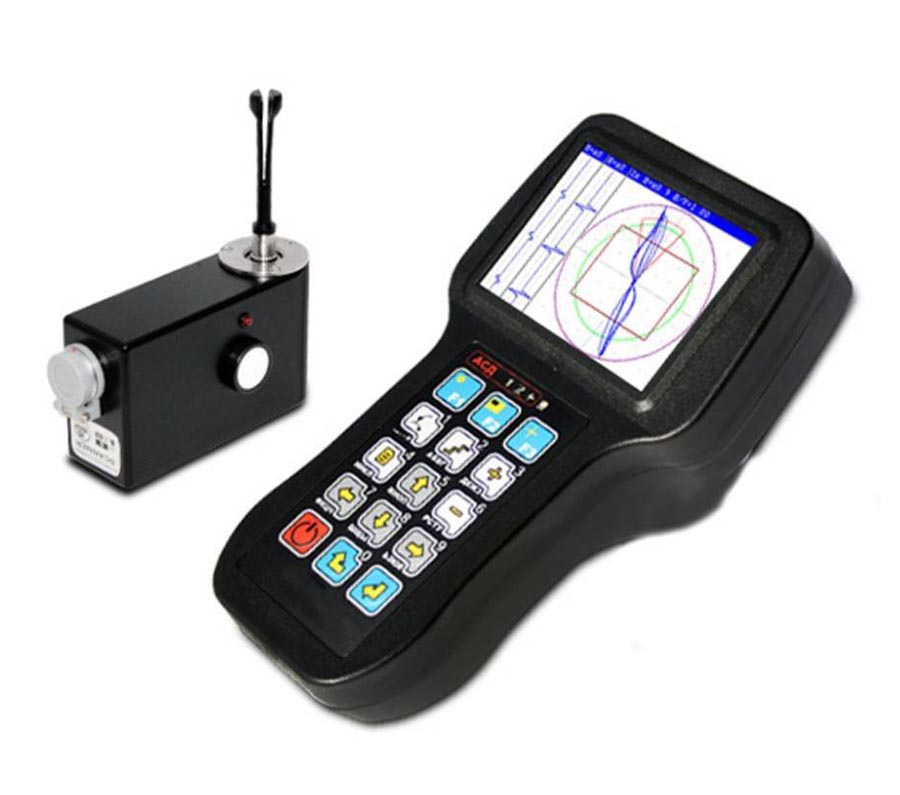

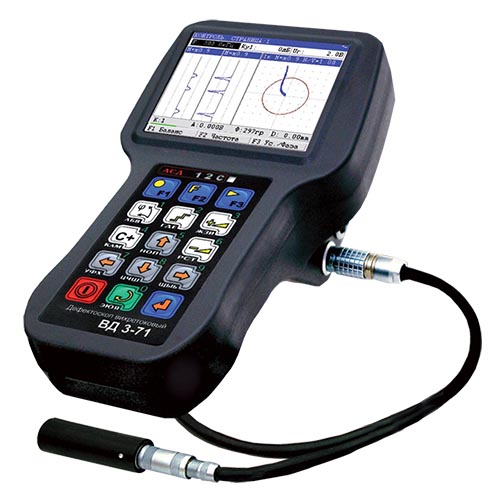

Вихретоковый дефектоскоп ВД3-71 НК-IVУ
Вихретоковый дефектоскоп ВД3-71 НК-IVУ предназначен для ручного контроля вихретоковым методом деталей и узлов вагонов, локомотивов и моторвагонного подвижного состава на наличие поверхностных дефектов типа нарушения сплошности материала. Дефектоскоп может применяться для контроля продукции при ее производстве и в процессе эксплуатации службами неразрушающего контроля и лабораториями предприятий, обеспечивающими контроль качества продукции.
Прибор выпускается в версиях «Вагонная версия», «Локомотивная версия» и «Нефтегазовая версия» (по отдельному запросу).
Вагонная версия:
Контроль железнодорожных деталей и узлов вагонов (детали колесной пары и буксового узла, тележки грузовых, рефрижераторных и пассажирских вагонов, автосцепного устройства и т.д.) в соответствии ПР НК В.2, В.3, В.4.
Локомотивная версия:
Контроль деталей и узлов локомотивов и моторвагонного подвижного состава (детали колесной пары, компрессора автотормозного устройства, дизеля, автосцепного устройство, экипажной части тепловозов 2ТЭ10, 2ТЭ116, экипажной части тепловозов ТЭМ2, экипажной части тепловозов ЧМЭ3, экипажной части электровозов серии ВЛ, экипажной части электровозов серии ЧС, моторные вагоны МВПС, прицепные вагоны МВПС и т.д.) в соответствии с технологической инструкцией ЦТт-18/2 (ИЗМЕНЕНИЕ №3. Инструкция по неразрушающему контролю деталей и узлов локомотивов и моторвагонного подвижного состава. Вихретоковый метод).
Преимущества дефектоскопа ВД3-71 НК-IVУ:
-
- содержит специализированные настройки для контроля деталей и узлов;
- в комплект дефектоскопа входят специализированные ВТП, оснащенные защитными корпусами и износостойкими протекторами;
- возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
- возможность сохранения в памяти дефектоскопа большого количества настроек и результатов контроля;
- расширенные возможности анализа данных благодаря специализированному программному обеспечению;
- режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
- возможность оценки глубины и протяженности дефекта;
- световая и звуковая сигнализация дефекта;
- малые массогабаритные показатели.
Отличительные особенности дефектоскопа ВД3-71 НК-IVУ:
-
- цветной высококонтрастный TFT дисплей;
- система АСД: 4 трехцветных светодиода, звуковая сигнализация;
- возможность работы в двухчастотном режиме;
- упрощенная процедура калибровки прибора на стандартных образцах;
- возможность подключения датчика пути;
- возможность быстрого измерения отношения сигнал/шум;
- поддержка USB;
- диапазон рабочих температур от минус 10 до плюс 40°С;
- возможно низкотемпературное исполнение прибора (от - 30°С).
Дефектоскоп ВД3-71 НК-IVУ внесен в Госреестр средств измерения РФ (№ 32726-06). Дефектоскоп работает при температуре от -10 до +40°С. Время работы от аккумулятора – не менее 4,5 часов. Степень защиты корпуса от пыли и влаги – IP64. Масса с аккумуляторной батареей – не более 800 грамм. Производство – Россия. Срок гарантии – 1 год.
Технические характеристики дефектоскопа ВД3-71 НК-IVУ приведены в таблице:
| Параметр | Значение |
| Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковыми преобразователем типа ПН-09-МДФ01 |
глубина – 0,1 мм, ширина – 0,1 мм |
| Дефектоскоп обеспечивает возможность установки оператором пороговой глубины контролируемых дефектов в диапазоне |
от 0,2 до 3,0 мм с допускаемым отклонением ± 0,1 мм |
| Диапазон установки рабочих частот | от 500 Гц до 6 МГц |
| Установка максимальной частоты выборки / дискретизации | 3000 Гц |
| Установка диапазона регулирования напряжения сигнала возбуждения ВТП (удвоенная амплитуда) |
0,5; 1; 2; 4; 8 В |
| Диапазон установки коэффициента усиления | от 0 до 40 дБ с шагом 1,0; 10,0 дБ |
| При отображении сигнала в комплексной плоскости возможны следующие варианты | - центр комплексной плоскости находится по центру зоны отображения; - центр комплексной плоскости находится в левом верхнем углу; - центр комплексной плоскости находится в правом верхнем углу; - центр комплексной плоскости находится в левом нижнем углу; - центр комплексной плоскости находится в правом нижнем углу |
| Вращение фазы | от 0 до 360° с шагом 0,1; 1,0; 10,0° |
| Фильтр | - нижних частот НЧ; - верхних частот ВЧ; - полосовой фильтр; - дифференцирующий; - усредняющий. |
| Алгоритмы для смеси двух частот (каналов) | - суммирование; - вычитание; - суммирование с инверсией по горизонтали; - суммирование с инверсией по вертикали; - произведение |
| Режимы отображения сигнала | комплексная плоскость – X(y); временная развертка – X(t), Y(t); круговая развертка – X(y)+А. |
| Типы пороговых уровней | - круг; - порог; - сектор; - отсечка |
| Многочастотная работа | 2 – частотное мультиплексирование; независимое регулирование обеих частот; смешивание сигналов для подавления нежелательных эффектов. |
| Время установления рабочего режима дефектоскопа | не более одной минуты |
| Время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей | не менее 7 часов |
| Электрическое питание дефектоскопа от аккумуляторной батареи с напряжением | 12 В |
| Габаритные размеры дефектоскопа | не более (188 х 107 х 78) мм |
| Подключаемые ВТП | - дифференциальный ВТП; - дифференциальный ВТП, включенный по схеме моста; - дифференциальный ВТП, трансформаторного типа, с заземленной средней точкой; - дифференциальный ВТП, трансформаторного типа; - абсолютный (параметрический) ВТП; - абсолютный ВТП трансформаторного типа |
| Диапазона рабочих температур окружающего воздуха | от минус 10 до плюс 40°С |
| Защита от воздействия окружающей среды | IP64 по ГОСТ 14254 |
| Дисплей | цветной TFT |
| Размер экрана | 70 х 50 мм |
| Масса дефектоскопа с аккумуляторной батареей (без комплекта ВТП, кабелей и футляра) | не более 0,8 кг |
Комплект поставки:
- Дефектоскоп ВД 3-71
- Преобразователь вихретоковый ПН-12-МДФ01 (с кабелем соединительным)
- Кабель соединительный (ПЭВМ/электронный блок)
- Устройство зарядное АЗУ-2М
- Стандартный образец предприятия СОП7.001.70
- Программное обеспечение для работы с ПЭВМ
- Руководство по эксплуатации ВД 3-71.23535778.005.00.00-01 РЭ
- Руководство по эксплуатации АЗУ-2М.23535778.002 РЭ
- Чехол для дефектоскопа ВД 3-71
- Кейс для запасных частей и принадлежностей
Дополнительная информация:
- Свидетельство об утверждении типа средства измерения.
- Описание типа средства измерения.
- Свидетельство РЖД.
