Вихретоковый дефектоскоп ВД3-81
Модель снята с производства. Аналог на замену - дефектоскоп ВД4-91.
Вихретоковый дефектоскоп ВД3-81 предназначен для обнаружения поверхностных и подповерхностных дефектов в деталях из металлов и сплавов, в том числе ферромагнитных. Прибор может применяться для контроля продукции при ее производстве и в процессе эксплуатации службами неразрушающего контроля и лабораториями предприятий, обеспечивающими контроль качества продукции. Дефектоскоп внесен в РЕЕСТР СИ за номером 89685-23
Дефектоскоп ВД3-81 используется в следующих отраслях промышленности:
- Авиационная: контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д.);
- Нефтегазовая: контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.;
- Химическая: контроль трубопроводов, промышленных резервуаров и т.д.;
- Энергетическая: контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;
- Машиностроительная: контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.
Преимущества дефектоскопа ВД3-81:
- возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
- сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
- специализированное программное обеспечение;
- режим двусторонней связи с ПК через USB порт;
- возможность условной оценки глубины дефекта;
- световая и звуковая сигнализация дефекта;
- простота в работе благодаря интуитивно понятному интерфейсу;
- легкосъёмная аккумуляторная батарея;
- малые массогабаритные показатели.
- комплектуется защитным чехлом;
- прибор соответствует европейскому стандарту 61326:2005(First edition).
Отличительные особенности дефектоскопа ВД3-81:
- цветной высококонтрастный TFT дисплей;
- система АСД: 4 трехцветных светодиода, звуковая сигнализация;
- возможность работы в двухчастотном режиме;
- упрощенная процедура калибровки прибора на стандартных образцах;
- возможность подключения датчика пути и сканера вихретокового ротационного;
- возможность быстрого измерения отношения сигнал/шум;
- поддержка USB;
- диапазон рабочих температур от минус 10 до плюс 40°С;
- возможно низкотемпературное исполнение прибора (от - 30°С).
Возможности и сервисные функции дефектоскопа ВД4-91:
- Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковым преобразователем SS1.5M05DA0: глубина – 0,1 мм; ширина – 0,1 мм;
- цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
- отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяется для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 4-х алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали и суммирование с инверсией по вертикали).
- три режима работы прибора: день – применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь – применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея; стандарт – стандартная схема
- время установления рабочего режима дефектоскопа – не более одной минуты;
- встроенные часы и календарь;
- подсветка экрана и регулировка яркости экрана;
- контроль перегрузки входного тракта;
- контроль степени разряда аккумулятора;

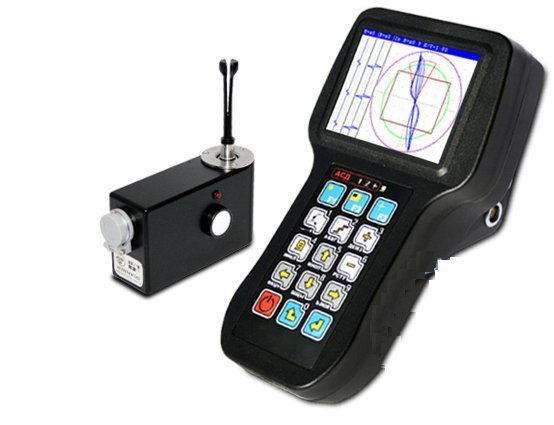

- возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
- дружественный мультиязычный интерфейс.
Дефектоскоп ВД3-81 внесен в Госреестр средств измерения РФ (№ 49255-12). Дефектоскоп работает при температуре от -10 до +40°С. Время работы от аккумулятора – не менее 4,5 часов. Степень защиты корпуса от пыли и влаги – IP64. Масса с аккумуляторной батареей – не более 800 грамм. Производство – Россия. Срок гарантии – 1 год.
Технические характеристики дефектоскопа ВД3-81 приведены в таблице:
| Параметр | Значение |
| Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковыми преобразователями типа SS340K09DA0 и ПН-09-МДФ01 |
глубина – 0,1 мм, ширина – 0,1 мм |
| Дефектоскоп обеспечивает возможность установки оператором пороговой глубины контролируемых дефектов в диапазоне |
от 0,2 до 3,0 мм с допускаемым отклонением ± 0,1 мм |
| Диапазон установки рабочих частот | от 50 Гц до 12 МГц |
| Установка максимальной частоты выборки / дискретизации | 8000 Гц |
| Установка диапазона регулирования напряжения сигнала возбуждения ВТП (удвоенная амплитуда) |
от 0,5 до 6,0 В |
| Диапазон установки коэффициента усиления | от 0 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ |
| Диапазон установки коэффициента предусиления | от минус 6 до 40 дБ с шагом 0,1; 1,0; 10,0 дБ. |
| При отображении сигнала в комплексной плоскости возможны следующие варианты | - центр комплексной плоскости находится по центру зоны отображения; - центр комплексной плоскости находится в левом верхнем углу; - центр комплексной плоскости находится в правом верхнем углу; - центр комплексной плоскости находится в левом нижнем углу; - центр комплексной плоскости находится в правом нижнем углу |
| Вращение фазы | от 0 до 360° с шагом 0,1; 1,0; 10,0°) |
| Фильтр | - нижних частот НЧ; - верхних частот ВЧ; - полосовой фильтр; - дифференцирующий; - усредняющий. |
| Алгоритмы для смеси двух частот (каналов) | - суммирование; - вычитание; - суммирование с инверсией по горизонтали; - суммирование с инверсией по вертикали; - произведение |

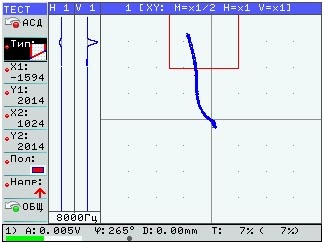

| Режимы отображения сигнала | комплексная плоскость – X(y); временная развертка – X(t), Y(t); круговая развертка – X(y)+А. |
| Типы пороговых уровней | - круг; - порог; - сектор; - отсечка |
| Многочастотная работа | 2 – частотное мультиплексирование; независимое регулирование обеих частот; смешивание сигналов для подавления нежелательных эффектов. |
| Время установления рабочего режима дефектоскопа | не более одной минуты |
| Время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей | не менее 4,5 часов |
| Электрическое питание дефектоскопа от аккумуляторной батареи с напряжением | 12 В |
| Габаритные размеры дефектоскопа | не более 210 х 110 х 85 мм |

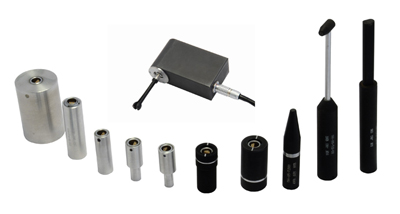

| Подключаемые ВТП | - дифференциальный ВТП; - дифференциальный ВТП, включенный по схеме моста; - дифференциальный ВТП, трансформаторного типа, с заземленной средней точкой; - дифференциальный ВТП, трансформаторного типа;- абсолютный (параметрический) ВТП; - абсолютный ВТП трансформаторного типа; - сканера вихретокового ротационного и ручного датчика пути (ДП) |
| Диапазона рабочих температур окружающего воздуха | от минус 10 до плюс 40°С |
| Защита от воздействия окружающей среды | IP64 по ГОСТ 14254 |
| Дисплей | Цветной TFT |
| Размер экрана | 70 х 50 мм |
| Масса дефектоскопа с аккумуляторной батареей (без комплекта ВТП, кабелей и футляра) | не более 0,8 кг |
Комплект поставки:
- Блок электронный дефектоскопа вихретокового ВД 3-81
- Кабель соединительный (ПК/электронный блок)
- Программное обеспечение для обработки результатов контроля (на диске)
- Автоматическое зарядное устройство
- Мера моделей дефектов 2353.08
- Чехол
- Кейс
- Руководство по эксплуатации ВД 3-81.76005454.01.11 РЭ
- Паспорт ВД 3-81.76005454.01.11 ПС
- Руководство по эксплуатации автоматического зарядного устройства
- Паспорт на меру моделей дефектов 2353.08
Дополнительная информация:
- Свидетельство об утверждении типа средства измерения.
- Описание типа средства измерения.
- Сертификат ФГУП ГосНИИ ГА.
