Вихретоковый дефектоскоп ВД4-91
Вихретоковый дефектоскоп ВД4-91 предназначен для ручного контроля поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.), а также для измерения проводимости и толщины. Портативный дефектоскоп ВД4-91 имеет возможность создания смесей двух каналов, это применяется для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 4-х алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали и суммирование с инверсией по вертикали).
Прибор применяется в следующих отраслях промышленности:

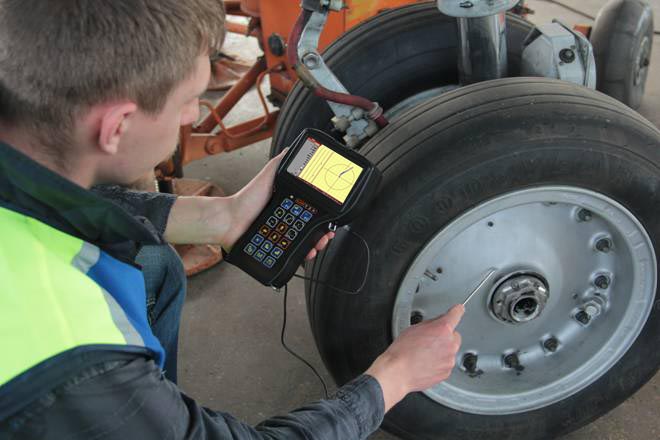

- Авиационная: контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д.);
- Нефтегазовая: контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.;
- Химическая: контроль трубопроводов, промышленных резервуаров и т.д.;
- Энергетическая: контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;
- Машиностроительная: контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.
Преимущества дефектоскопа ВД4-91:
- возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
- сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
- режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
- наличие датчика температуры и выносной кнопки баланс;
- возможность условной оценки глубины и протяженности дефекта;
- легкосъёмная аккумуляторная батарея;
- время непрерывной работы от аккумуляторной батареи – 8 часов;
- световая и звуковая сигнализация дефекта;
- простота в работе благодаря интуитивно-понятному интерфейсу;
- малые массогабаритные показатели.
Отличительные особенности дефектоскопа ВД4-91:
- цветной высококонтрастный TFT дисплей;
- система АСД: 4 трехцветных светодиода, звуковая сигнализация;
- возможность работы в двухчастотном режиме;
- упрощенная процедура калибровки прибора на стандартных образцах;
- возможность подключения датчика пути и сканера вихретокового ротационного;
- возможность быстрого измерения отношения сигнал/шум;
- поддержка USB.
Возможности и сервисные функции дефектоскопа ВД4-91:
- Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковым преобразователем SS1.5M05DA0: глубина – 0,1 мм; ширина – 0,1 мм;
- цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
- отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяется для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 4-х алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали и суммирование с инверсией по вертикали).
- три режима работы прибора: день – применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь – применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея; стандарт – стандартная схема
- время установления рабочего режима дефектоскопа – не более одной минуты;
- встроенные часы и календарь;
- подсветка экрана и регулировка яркости экрана;
- контроль перегрузки входного тракта;
- контроль степени разряда аккумулятора;
- возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
- дружественный мультиязычный интерфейс.
Дефектоскоп ВД4-91 внесен в Госреестр средств измерения РФ (№ 78192-20). Дефектоскоп работает при температуре от -20 до +40°С. Время работы от аккумулятора – не менее 8 часов. Степень защиты корпуса от пыли и влаги – IP64. Средний срок службы не менее 10 лет. Масса с аккумуляторной батареей – не более 900 грамм. Производство – Россия. Срок гарантии – 1 год.
Технические характеристики дефектоскопа ВД4-91 приведены в таблице:
| Параметр | Значение |
| Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковым преобразователем SS1.5M05DA0 |
глубина – 0,1 мм, ширина – 0,1 мм |
| Пределы допустимого отклонения установки пороговой глубины дефектов (в интервале значений глубины от 0,5 до 3,0 мм) | ± 0,2 мм |
| Диапазон установки рабочих частот | от 10 Гц до 10Мгц |
| Установка максимальной частоты выборки / дискретизации | 10 кГц / 10000 выборок в секунду |
| Установка диапазона регулирования напряжения сигнала возбуждения ВТП (удвоенная амплитуда) | 0,5; 1,0; 2,0; 4,0; 6,0; В |
| Диапазон установки коэффициента предусиления | от минус 6 до 40 дБ с шагом 0,1; 1,0; 10,0 дБ |
| Диапазон установки коэффициента усиления | от 0 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ |
| Регулирование усиления по горизонтали | от минус 30 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ |
| Регулирование усиления по вертикали | от минус 30 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ |
| Фильтр | - нижних частот НЧ; - верхних частот ВЧ; - полосовой фильтр; - дифференцирующий; - усредняющий. |
| Подключаемые ВТП | - дифференциальный ВТП; - дифференциальный ВТП, включенный по схеме моста; - дифференциальный ВТП, трансформаторного типа, с заземленной средней точкой; - дифференциальный ВТП, трансформаторного типа;- абсолютный (параметрический) ВТП; - абсолютный ВТП трансформаторного типа; - сканера вихретокового ротационного и ручного датчика пути (ДП). |
| Цифровой масштаб | Общий: от 1/16 до 16, с шагом 6 дБ По горизонтали: от 1/8 до 8, с шагом 6 дБ По вертикали: от 1/8 до 8, с шагом 6 дБ |
| Вращение фазы | от 0 до 360, град. |
| Разъем для подключения ВТП | Lemo ERA.00.250CLL (параметрический ВТП); Lemo EGG.2B.312CLL (для подключения ВТП и вихретокового ротационного сканера) |
| Дисплей | Цветной TFT |
| Разрешение экрана | 800х480, точек |
| Режимы отображения сигнала | Комплексная плоскость – X(y); Временная развертка – X(t), Y(t). |
| Типы пороговых уровней | Круг, Порог, Сектор, Отсечка |
| Аккумуляторная батарея | 12В |
| Время работы от батареи | не менее 8 час. |
| Температурное применение прибора | от -20 до +40°С |
| Защита от воздействия окружающей среды | IP 64 |
| Габаритные размеры | 230 х 135 х 98, мм |
| Масса с аккумуляторной батареей | не более 0,9 кг. |

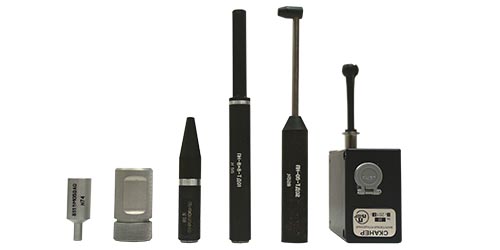

Комплект поставки:
- Блок электронный ВД4-91 (разъем Lemo 12)
- Вихретоковый преобразователь SU200K4.5Dх25-115S
- Кабель соединительный Lemo 00 – Microdot (электронный блок/ВТП)
- Ротационный сканнер SVR-04
- Кабель соединительный Lemo12-Lemo12 (электронный блок/ротационный сканер)
- Вихретоковый преобразователь RO6.1-6.5x85SD
- Мера моделей дефектов RS 2353/1-3N-Al (Д16T сплав)
- Мера моделей дефектов RS2353.12-1H/0-CN/0.76/AL (Д16T сплав)
- Автоматическое зарядное устройство
- Наручный ремень
Дополнительная информация:
