Ультразвуковой дефектоскоп SIUI SyncScan
SyncScan – самый современный прибор в линейке ультразвуковых дефектоскопов китайской компании SIUI. Модель реализует классический УЗК с возможностью обновления до версии с функциями TOFD или ФР. Обновление происходит путем загрузки специального ПО активирующего дополнительные функции. Так один прибор может реализовать три наиболее распространенных метода УЗК, а также работать в режиме толщиномера с возможностью измерений через покрытия и многослойных измерений. Сочетание различных методов УЗК дает высокий коэффициент выявления дефектов и универсальность применения в отраслях с различными требованиями к методикам и качеству контроля.
Поставка модели SyncScan возможна с тремя вариантами программного обеспечения:
- Эхо-импульсный метод + толщиномер (А, В-сканы);
- Эхо-импульсный метод + толщиномер + 1/2/4-канальный TOFD (А, В-сканы);

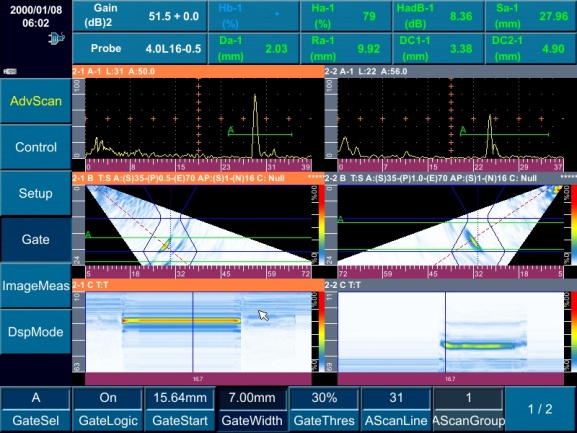

- Эхо-импульсный метод + толщиномер + 1-канальный TOFD + 16:64 PAUT (А, В, С-сканы).
Помимо использования современных методов УЗК, универсальность модели SyncScan достигается за счет возможности применения не только в лабораторных, но и в полевых и монтажных условиях. Корпус прибора защищён от внешних воздействий по стандарту IP 65 (работа под дождем). Диапазон рабочих температур от -10 до 45°C. Из эксплуатационных характеристик дефектоскопа SyncScan так же стоит выделить малый вес (3,75 кг с батареей), сенсорный экран 8.4", поддержку русского языка, запись результатов контроля на карту памяти для дальнейшего анализа и составления отчетов на ПК. Удобный мастер настроек облегчает процесс калибровки по эталонным образцам. Есть возможность выбора готовых настроек для ОК определенного типа, например, раздел «Решения для плоских швов» в большинстве случаев оптимально подходит для сварных швов данного типа. Готовые настройки для труб малого и среднего диаметра удобно использовать при диагностике трубопроводов D 21-300 мм. Помимо «родных» преобразователей SyncScan может работать с датчиками других производителей.

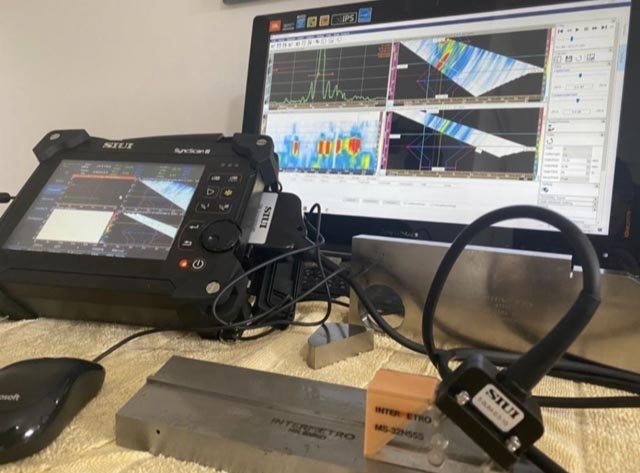

Дефектоскоп SIUI SyncScan внесен в Госреестр средств измерения РФ и поставляется со свидетельством о поверке. Производство – Китай. Гарантия производителя и межповерочный интервал – 1 год. Для подробного сравнения функционала разных модификаций дефектоскопа SIUI SyncScan воспользуйтесь следующей таблицей. С дополнительной информацией о данной модели можно ознакомится в фирменной брошюре. При необходимости возможна поставка в комплекте со специальным калибровочным блоком по ISO 19675 для настройки дефектоскопов на фазированной решетке.

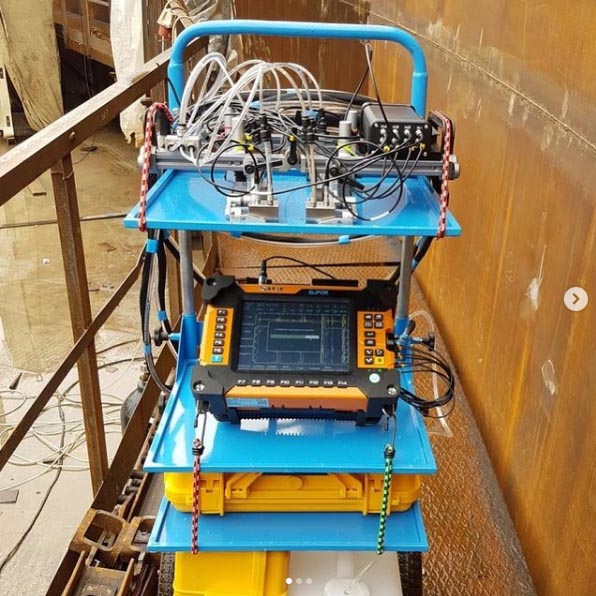

Сравнительная таблица ультразвуковых дефектоскопов SIUI моделей SyncScan и SUPOR
| Технические характеристики | Supor | SyncScan | |||||
| модуль 32:128 РА + 2-ух канальный TOFD | 6 канальный TOFD/UT модуль | модуль 16:64 PAUT и TOFD | |||||
| традиционный UT | фазированная решетка | традиционный UT | традиционный UT | фазированная решетка | TOFD | Измерение толщины | |
| Система | |||||||
| Количество каналов | 2 | 32 | 6 | 1 | 16 | 1/2/4 | - |
| Тип разъема | Lemo 00 | Тусо | Lemo 00 | Lemo 00 | Тусо | Lemo 00 | - |
| Количество разъемов | 4 | 1 | 12 | 2 | 64 | 2-8 | - |
| Максимальное количество элементов | - | - | 12 | - | - | - | - |
| Поддержка элементов | 4 | 128 | - | - | - | - | - |
| Генератор | |||||||
| Импульс | отрицательный прямоугольный | биополярный прямоугольный | пиковый прямоугольный | отрицательный прямоугольный | биополярный прямоугольный | отрицательный прямоугольный | отрицательный прямоугольный |
| ЧСИ, Гц | 100-2000 | 100-8000 | 100-2000 | 100-2000 | 100-10000 | 100-2000 | 200 |
| Напряжение, В | 50-500, мин. шаг 1 | 2-110, мин. шаг 2 | 50-500, мин. шаг 50 | 50-400, мин. шаг 1 | 10-110, мин. шаг 2 | 50-400, мин. шаг 1 | 50-400 |
| Длительность импульса, МГц | - | 2-10, шаг 0,5 | - | - | - | - | - |
| Энергия импульса | - | 4 уровня | - | 4 уровня | - | - | - |
| Частота импульса | 10-600 нс | 2-10 МГц | 10-600 нс | 30-1000 нс, шаг 10 нс | - | 30-1000 нс, шаг 10 нс | 30-1000 нс |
| Нагрузка | 4 уровня | - | - | 25/75/200/1000 Ом, 4 уровня | - | 25/75/200/1000 Ом, 4 уровня | - |
| Задержка импульса, мкс | - | 0-20, с разрешением 5 нс | - | - | 0-20, с разрешением 5 нс | - | - |
| Фокусировка | - | фокусировка луча | - | - | фокусировка луча | - | - |
| Демпфирование | - | - | 4 уровня | - | - | - | - |
| Приемник | |||||||
| Усиление, дБ | 0-110, с шагом 0,5/1/2/6/12 | 0-80, с шагом 0,1/0,5/2/6/12 | 0-100, с шагом 0,5/2/6/12 | 0-110, с шагом 0,5/1/2/6/12 | 0-80, с шагом 0,1/0,5/2/6/12 | 0-110, с шагом 0,5/1/2/6/12 | 0-110, с шагом 0,5/2/6/12, функция автоусиление |
| Полоса пропускания, МГц | 0,5-15 | 0,5-15 | 0,5-20 | 0,5-20 | 0,7-20 | 0,5-20 | 0,5-20 |
| Частота оцифровки, МГц | 200 | 50 | 200 | 170 | 100 | 170 | - |
| Выборка | - | - | - | 1024, 16 бит/точка | регулируемая 256/512/1024, 16 бит/точка | 1024, 16 бит/точка | - |
| Сглаживание | положительный, отрицательный, полный | положительный, отрицательный, полный | положительный, отрицательный, полный, RF | положительный, отрицательный, полный | положительный, отрицательный, полный | полный | положительный, отрицательный, полный |
| Задержка приемника, мкс | - | 0-20, с разрешением 2,5 нс | - | - | 0-20, с разрешением 2,5 нс | - | - |
| Фокус приемника | - | 200 МГц в режиме реального времени динамической фокусировки | - | - | макс. диапазон: 1008 фокусировок на линии | - | - |
| Фильтр | 16 уровней | 4 уровня | 16 уровней | 10 уровней: 1-4/0,5-10/2-20/1/2,5/4/5/10/13/15 МГц | 6 уровней: 0,7-4/2,5-7/4-8,5/7-10/9-15/0,7-20 МГц | 6 уровней: 0,5-5/0,5-10/3,5-10/0,5-15/5-15/0,5-20 МГц | - |
| Отсечка, % | 0-80 | - | 0-80 | 0-80 | - | - | - |
| Развертка | |||||||
| Тип развертки | A / TOFD | A / S / L / C / D | A / TOFD | A / B | A / S / L / C / D | A / B / D | - |
| Режим запуска | по времени/энкодер | по времени/энкодер | по времени/энкодер | - | по времени/энкодер | энкодер | - |
| Групповое сканирование | 2 группы, UT или TOFD | 6 групп, РА | - | - | - | - | - |
| Мастер настройки | доступно | доступно | доступно | DAC, AVG/DGS, калибровка угла, автокалибровка (скорости, нуля) | сканирования, скорости, задержки, чувствительности, ВРЧ | калькулятор, калибровка датчика и параметров, настройка сканирования | - |
| Длина записи скана, м | 2 | 5 | 10 | - | больше 3, шаг энкодера - 0,5 мм | больше 90, шаг энкодера - 0,5 мм 4-х каналов TOFD | - |
| Фокусный режим | - | 512 | - | - | 512 | - | - |
| Диапазон углов | - | -89⁰ - 89⁰ | - | - | -89⁰ - 89⁰, шаг 1⁰ | - | - |
| Угловое разрешение | - | - | - | - | 0,1⁰ - 5⁰, шаг 0,1⁰ | - | - |
| Усреднение | - | - | - | - | - | 4 уровня, 1/2/4/8 | - |
| Глубина фокуса | - | - | - | - | 6-500 мм, шаг 1 мм | - | - |
| Базовые | |||||||
| Диапазон, мм | 0-1000 | 0-1000 | 0-1000 | 0-15000, мин.отображение 5 мм | 0-1000, мин. шаг 0,01 мм, мин. отображение 3 мм | 0-15000, мин. шаг 0,1 мм | 0,5-600, в зависимости: от датчика, материала, темп. и выбранной конфигурации. Диапазон отображения 5-1000 |
| Скорость в материале, м/с | 500-15000 | 500-15000 | 500-15000 | 500-15000 | 500-15000 | 500-15000 | 500-15000 |
| Задержка экрана, мм | 0-10000 | 0-1000 | -10 - 10000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 |
| Задержка датчика, мкс | 0-19,99 | - | 0-200 | 0-200 | - | 0-200 | 0-200 |
| Калибровка | скорость, задержка датчика | скорость, задержка датчика, ВРЧ, нуля | скорость, задержка в призме, нуля | нуля, скорости, угла | нуля, скорости, задержки, чувствительности, ВРЧ | PCS, задержки, глубины, нуля | определяется пользователем (калибровка нуля, скорости) |
| Фланг датчика, мм | - | - | - | 0-100, шаг 0,01 мм | - | 0-100, шаг 0,01 мм | - |
| Выбор точки отчета | по пику, по фронту | по пику, по фронту | по пику, по фронту | пик/фронт/J фронт/G фронт/G пик | пик/фронт/J фронт/G фронт/G пик | - | - |
| Измерения | два строба: измерение амплитуды сигнала, звукового пути, расстояние по горизонтали / вертикали, расстояние между стробами | три строба: измерение амплитуды сигнала, звукового пути, расстояние по горизонтали / вертикали, расстояние между стробами | два строба: измерение амплитуды сигнала, расстояние по горизонтали / вертикали, расстояние между стробами | три строба: измерение амплитуды, пройденный путь | три строба: измерение амплитуды, пройденный путь | высота и протяженность дефекта | режим измерения: стандартный (R-B1 передача первого сигнала), во всех измерениях происходит пересчет нуля |
| два измерительных курсора для горизонтального и вертикального измерения в В развертке, измерение между курсорами | два измерительных курсора для горизонтального и вертикального измерения в В развертке, измерение между курсорами в B/C/D сканах | два измерительных курсора для горизонтального и вертикального измерения в В развертке, а также измерение между курсорами | функции измерения: стандартные / минимальные / максимальные / средние / разница | ||||
| Вид строба | - | - | - | нормальный, трассировка | длина пути, глубина | - | строб А выбирается в стандартном режиме |
| Начало строба | весь диапазон | весь диапазон | весь диапазон | весь диапазон | весь диапазон | - | 0-1000 мм, шаг регулируемый |
| Ширина строба | весь диапазон | весь диапазон | весь диапазон | весь диапазон | весь диапазон | - | 1-1000 мм, шаг регулируемый |
| Высота строба, % | 10-90 | 10-90 | 10-90 | 10-90 | 10-90 | - | 10-90 |
| Дискретность, мм | - | - | - | - | - | - | 0,001/0,01/0,1 |
| Погрешность | - | - | - | - | - | - | 0,80-9,99 мм ± 0,05 мм 10,00-99,99 мм ± (1%хН+0,04) мм 100,0-400,0 мм ± 3%хН мм С датчиком TG5-10L, Н - высота контролируемого материала |
| Место хранения | - | - | - | - | - | - | файлы измерений, файлы данных, снимок экрана, функция хранения и удаления, хранение на CD-карте |
| Режим отображения | - | - | - | - | A, B, C, D, A+B, B+C, A+B+R, A+B+C+R… | - | А-разв. + бол.цифры / А-разв. + сетка данных + мал.цифры / сетка данных + бол. цифры |
| Файлы данных | - | - | - | - | - | - | 1D/2D/3D формат файла, измеренные значения представлены в табличной форме: запись, длина и режим преобразования определяется пользователем |
| Измерения | |||||||
| Вспомогательные функции | автоматическое усиление | автоматическое усиление | заморозка А-развертки, автокалибровка, измерение угла ввода, огибающая амплитуда сигнала, выходной параметр, сохранение на USB, коррекция на кривизну поверхности | переключатель координат (по лучу/ глубине/ горизонт.), автоусиление, цветное отображение шага, сравнение сигналов, перемещение строба, заполнение сигнала, автозаморозка, снимок экрана | автоусиление, автопоиск: поиск макс.амплитуды в стробе В-развертки ВЕА (автоматическая регулировка усиления по данному эхо-сигналу) | - | автопоиск, заморозка, автоусиление, история записей, отображение последнего измерения |
| Сигнализация | звуковая | звуковая | звуковая | световая и звуковая: положительная / отрицательная | световая и звуковая: положительная / отрицательная | - | верхний и нижний предел сигнализации (звуковая и световая) |
| Значения измерения | 8 точек (определяются пользователем) | 9 точек (определяются пользователем) | 10 точек (определяются пользователем) | - | 8 точек | - | - |
| Анализ данных | LW/BW выравнивание (фильтрование), измерение высоты и длины, контраста, измерение усиления | отображение усиления динамического изменения | LW/BW выравнивание (фильтрование), измерение высоты и длины, измерение усиления | - | переключатель режимов изображения, реконструкция изображения в динамике | выравнивание, фильтрование, контраст, изменение усиления, увеличение | файлы данных, данные измерений, запись экрана, анализ и создание отчетов в программе SuporUp |
| Измерение толщины | - | - | - | - | - | - | с датчиком TG5-10L: стальная труба диаметром не менее 20 мм и толщиной не менее 2 мм |
| Время измерения | - | - | - | - | - | - | 4/8/16/32 |
| Точность регистрации данных | |||||||
| Линейность по времени, % | меньше, либо равно 0,5 | - | меньше, либо равно 0,5 | меньше, либо равно 0,5 | - | - | - |
| Линейность по вертикали, % | меньше, либо равно 3 | - | меньше, либо равно 3 | меньше, либо равно 3 | - | - | - |
| Линейность по амплитуде, % | - | - | - | меньше, либо равно 2 | - | - | - |
| Точность аттенюатора, дБ | 20 ± 1 | - | 20 ± 1 | 20 ± 1 | - | - | - |
| Динамич. диапазон, дБ | больше либо равно 32 | - | больше либо равно 32 | больше либо равно 32 | - | - | - |
| Основные технические характеристики | Supor | SyncScan | |||||
| Дисплей | 8.4'' TFT LCD, 800×600, 60 Гц | 8.4'' TFT LCD, 800×600, 60 Гц | |||||
| Размер, мм | 310х220х150 | 284х220х90 | |||||
| Вес, кг | 6 (с батареей) | 3,65 (с батареей) | |||||
| Аккумулятор | литий-полимерный | литий-полимерный | |||||
| Емкость аккумулятора, А/ч | 7.5, время работы более 4 часов | 7.5, время работы более 4 часов | |||||
| Внешний источник питания | 100 - 240 В 50 Гц/ 60 Гц | 100 - 240 В 50 Гц/ 60 Гц | |||||
| Внешнее питание, В | 15 | 15 | |||||
| Электропотребление | 70 Ватт | 26 ВА для PAUT, 20 ВА для UT/TOFD | |||||
| Объем памяти | 2 Гб встроенной памяти | SD карта памяти 16 Гб | |||||
| Входы/выходы | |||||||
| USB разъем, шт. | 2 | 2 | |||||
| Интернет разъем, шт. | 1 | 1 | |||||
| Видео выход, шт. | 1 | 1 | |||||
| Разъем энкодера, шт. | 1 | 1 | |||||
| Разъем синхронизации, шт. | 1 | - | |||||
| Wi-Fi, шт. | 1 | - | |||||
| Параметры окружающей среды | |||||||
| Рабочая температура, ⁰С | 0… + 40 | - 10… + 45 | |||||
| Температура хранения, ⁰С | - 20… + 60 | - 20… + 60 | |||||
Видео обзор дефектоскопа SyncScan

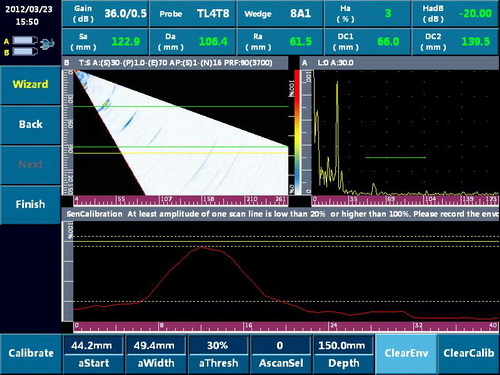

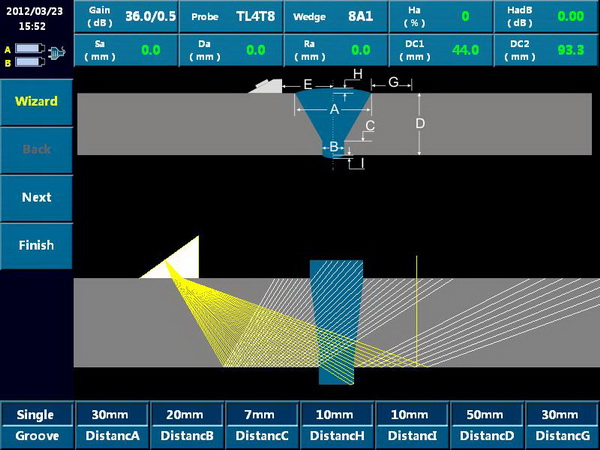

Видео мастер настройки SIUI SyncScan
