Вихретоковый контроль

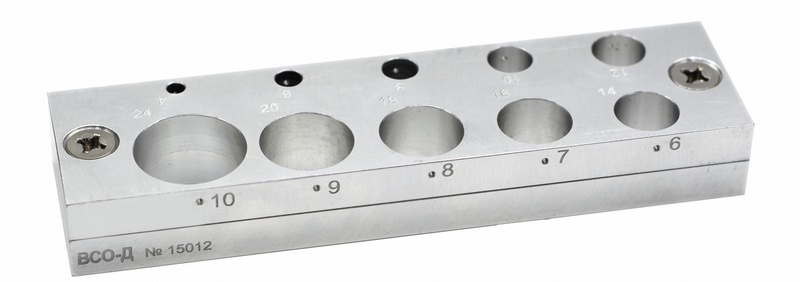

Настроечный образец ВСО
Настроечный образец ВСО для вихретокового контроля с ротационным датчиком. Искусственный дефект нанесен в виде цилиндрического сверления. Изготавливается с различными диаметрами отверстий под преобразователи. Материал образца - алюминий.

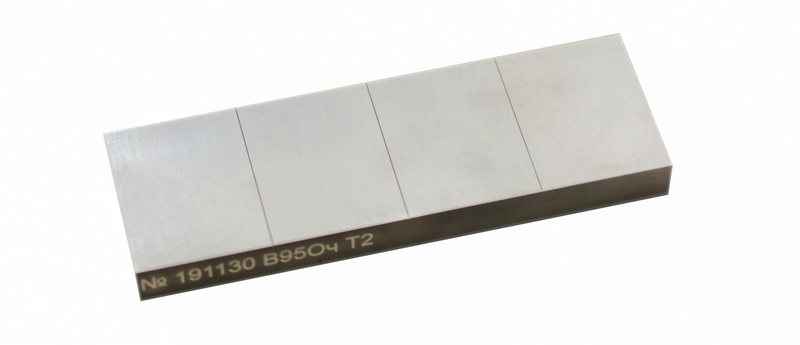

Стандартный образец №1
Стандартный образец №1 для выявления дефектов на плоских поверхностях элементов конструкций или криволинейных поверхностях с большим радиусом кривизны. Изготовлен в соответствии с требованиями 51-63-01 на RRJ-100.
Набор экзаменационных образцов для аттестации по вихретоковому контролю
Данный набор образцов используется для проведения практических экзаменов при аттестации специалистов вихретокового контроля. Стандартный набор включает 3-6 образцов, каждый из которых имеет несколько характерных внутренних дефектов, выявляемых вихретоковым методом (поры, трещины, непровары, шлаковые включения и т.д.). На каждый образец разработан паспорт, содержащий описание, нормативные документы, технологическую карту, дефектограмму и заключение о качестве, выданное экспертом III уровня.
Комплекты образцов искусственных дефектов и зазоров КОИДЗ-ВД
Комплекты образцов искусственных дефектов и зазоров КОИДЗ-ВД предназначены для поверки (калибровки) и настройки вихретоковых дефектоскопов. Они воспроизводят размеры зазоров (пластинами заданной толщины) и дефектов (в виде нарушения сплошности материала). Могут применяться в территориальных органах Ростехрегулирования и промышленных предпр-ях для обеспечения единства измерений вихретоковыми дефектоскопами при контроле качества продукции.
Комплекты КОИДЗ-ВД состоят из образцов искусственных дефектов (ОИД) и образцов зазоров (ОЗ). Образцы искусственных дефектов выполнены в виде плоских и изогнутых плаcтин и цилиндров, на рабочих поверхностях которых изготовлены дефекты в виде нарушения сплошности в форме щелей различной глубины, ширины раскрытия и длины. Подробное описание набора содержится в паспорте.
