Ультразвуковой дефектоскоп Mentor UT

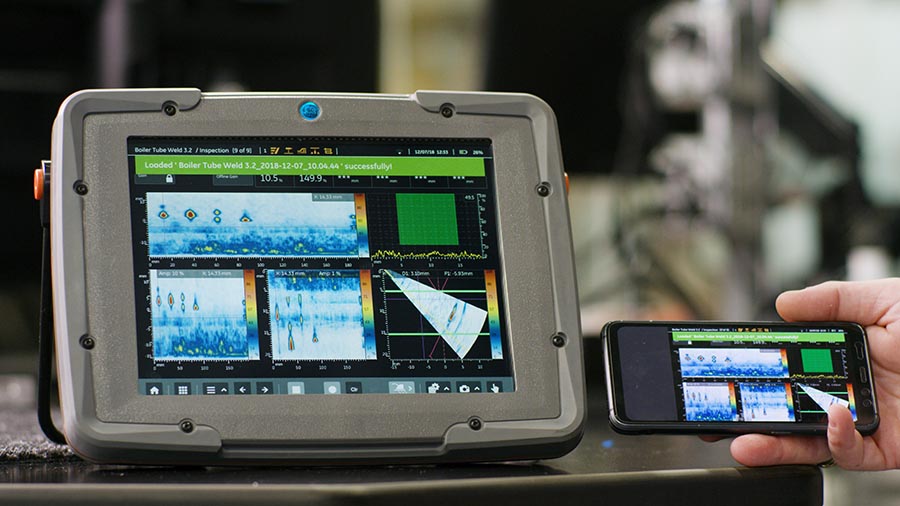

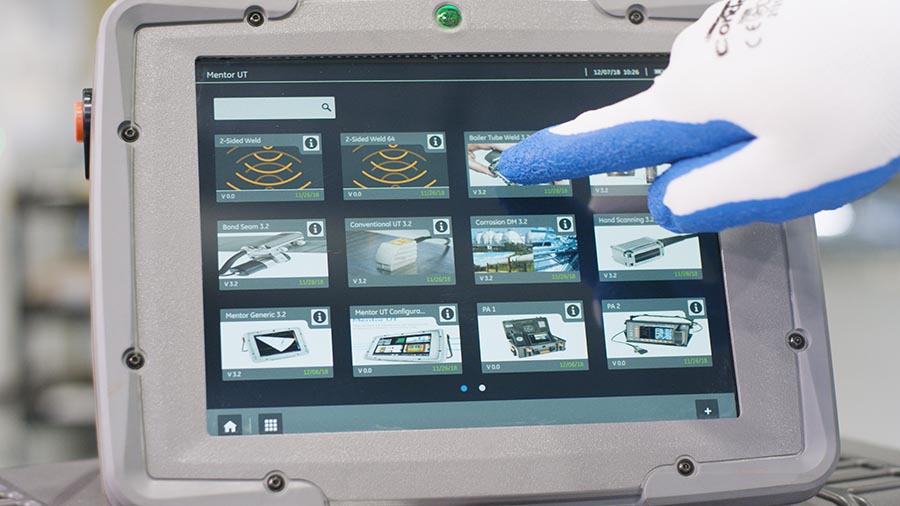

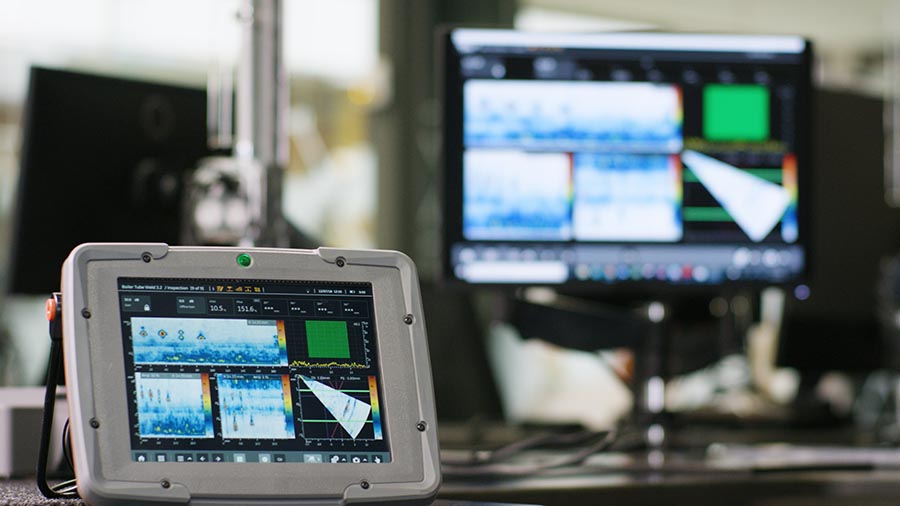

Mentor UT – новый ультразвуковой дефектоскоп компании GE сочетающий метод фазированной решетки (до 32 каналов) и традиционный эхо-метод УЗК. Диапазон рабочих частот от 0,5 до 15 МГц с частотой повторения импульсов до 18 кГц. Модель имеет встроенные приложения и механический сканер (опция) для контроля язвенной коррозии. Управление дефектоскопом Mentor UT полностью производится на сенсорном экране. Такое решение дало возможность увеличить диагональ дисплея до 264 мм (10,4 дюйма). Экран адаптирован для полевой работы и легко читаем даже при ярком солнечном свете.

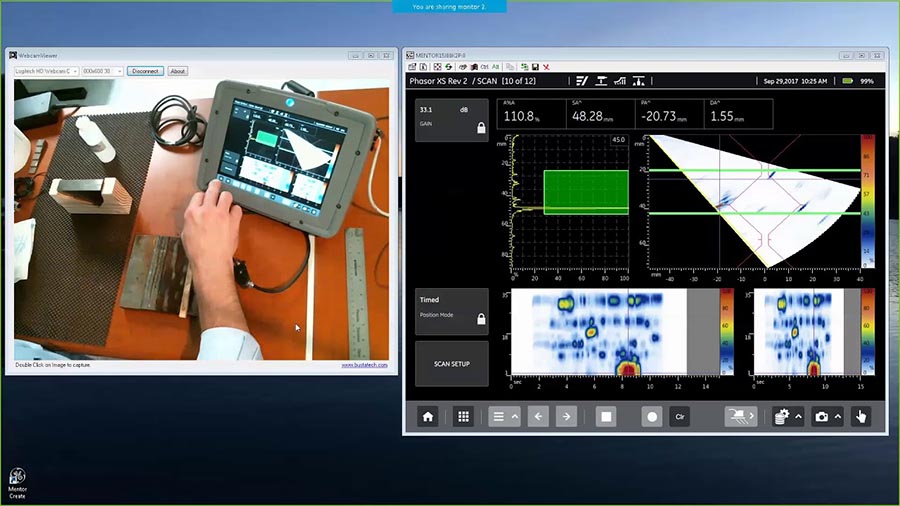

Помимо современного функционала Mentor UT имеет ряд особенностей, делающих его удобным для обучения специалистов УЗК. Так добавлена современная опция подключения по Wi-Fi и возможность прямой трансляции процесса контроля, полезная для взаимодействия нескольких специалистов. На каждом этапе контроля на экран выводятся пошаговые инструкции для выбора и калибровки преобразователя, процесса сканирования и создания итогового отчета. Настройки дефектоскопа имеют два уровня доступа: первый для начинающих пользователей (все уже настроено) второй для опытных дефектоскопистов (расширенная настройка).
Среди прочих эксплуатационных характеристик Mentor UT можно выделить автоматическое распознавание подключаемого преобразователя и настройку под конкретную задачу, сводя к минимуму человеческий фактор. Предусмотрена встроенная память объёмом 16 Гб и разъем USB для связи с ПК. Сохранение данных возможно в формате JPG (захват экрана) или PDF (отчеты). Защита корпуса от пыли и влаги выполнена на уровне IP65 (работа под дождем). Рабочий диапазон температур от -20°C до +55°C. Продолжительность работы от аккумулятора 6 часов без подзарядки. Масса - 2.9 кг с аккумулятором.

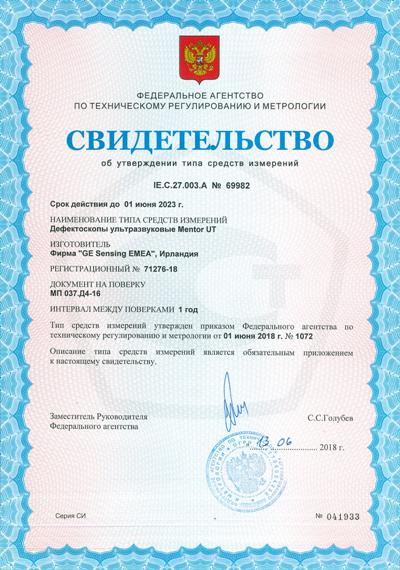

Mentor UT – внесен в Госреестр средств измерения РФ (№ 71276-18). Свидетельство о поверке входит в стандартный комплект поставки. Методика поверки приведена в МП 037.Д4-16. Срок гарантии и межповерочный интервал – 1 год. Поверить Mentor UT можно в нашей метрологической службе. По заявке возможна демонстрация прибора на предприятии заказчика. Производство – Ирландия.
Технические и метрологические характеристики ультразвукового дефектоскопа Mentor UT приведены в таблице
| Физические параметры | |
| Габариты (Ш х В х Г) | 295 x 230 x 60 мм |
| Масса с аккумуляторной батареей | 2,9 кг |
| Дисплей | |
| Размер экрана | Диагональ 264 мм (10,4 дюйма) |
| Разрешение экрана | 1024 x 768 пикселей |
| Режимы | Специальные цветовые режимы для работы внутри и вне помещения |
| Угол обзора | ± 85˚ во всех направлениях |
| Сенсорный экран | |
| Возможность работы в перчатках | Да |
| Поверхность | Химически упрочнённое стекло, устойчивое к царапинам, химически устойчивое, оптически связанное с дисплеем |
| Хранение данных | |
| Твёрдотельный жёсткий диск | 16 ГБ |
| USB-накопитель | USB 2.0 |
| Захват данных | |
| Файлы данных | Полный захват A-развертки для каждой точки C-развертки, все настройки. Вызов данных непосредственно на приборе с возможностью выполнения полного анализа. |
| Настройка файлов | Все настройки прибора + точка, в которой остановилось выполнение процедуры |
| Снимок экрана | Формат JPG |
| Отчет | Формат PDF |
| Передача данных через удаленные интерфейсы | |
| Wi-Fi | 802.11 b, g, n |
| Удаленная совместная работа | По локальной сети и через Интернет посредством программной платформы InspectionWorks |
| Программная платформа InspectionWorks | Да |
| Ввод/вывод | |
| Оси энкодера | 2 цифровых квадратурных энкодера для осей X-Y |
| Звуковой сигнал | Тон, 2,7 кГц |
| Питание | |
| Встроенная аккумуляторная батарея | 63 Вт*ч, литий-ионная |
| Внешняя аккумуляторная батарея (включена) | 84 Вт*ч, литий-ионная |
| Входное напряжение | От 100 до 240 В переменного тока, 47–63 Гц, 1,9 A |
| Продолжительность работы от батареи | 3 часа от внутренней, 6 часов от подключенной внешней батареи при рабочих условиях эксплуатации |
| Соответствие требованиям | Соответствует требованиям Управления регулирования перевозок Федерального агентства воздушного транспорта с одной батареей, находящейся внутри, и одной упакованной внешней батареей |
| Условия окружающей среды | |
| Рабочая температура | От -20°C до +55°C в соответствии с методом MIL-STD-810G 501.5 и 502.5, процедура I |
| Температура хранения | От -20°C до +70°C в соответствии с методом MIL-STD-810G 501.5 и 502.5, процедура II |
| Степень защиты от внешних воздействий | Испытано в соответствии с IP65 |
| Механические воздействия | Удары при перевозке, соответствующий падению с высоты 4 футов по методу MIL-STD-810G 516.6, процедура V |
| Визуализация данных | |
| Интерфейс пользователя | Настраиваемый с использованием программного обеспечения Mentor Create |
| Зум | Любой режим отображения данных может быть открыт в полноэкранном режиме движением пальцев |
| Справочный материал | Печатный текст, JPG, PNG, BMP, PDF или видео (MP4) |
| Виды разверток | A, E, C - развертка |
| Выбор датчика | Переключение между традиционным УЗК и ФР на одном и том же экране |
| Измерения | Амплитуда, глубина, расстояние, уменьшение толщины стенки, минимальная толщина, положение по оси X и Y |
| Калибровка | ФР: ВРЧ, скорость в материале, линия задержки преобразователя, Auto80, калибровка энкодера, проверка на наличие неисправных элементов Традиционный УЗК: 2 точки (скорость в материале и линия задержки преобразователя) |
| Сканирование | |
| Апертура | 1–32 элемента |
| Макс. количество элементов | 32 |
| Фокальные законы | 1024 |
| Вид сканирования | Линейное, фокусированное |
| Генератор | |
| Форма импульсов | Двухполярные прямоугольные |
| Напряжение импульсов | 20–150 В с шагом 5 В |
| Ширина импульса (авто и ручная) | 50–3000 нс |
| Шаг регулировки импульса | 10 нс |
| Приемник и оцифровщик | |
| Усиление | 0–78 дБ с шагом 0,2 дБ |
| Количество точек ВРЧ | до 16 |
| Динамический диапазон ВРЧ | 50 дБ/мкс |
| Детектирование | Положительная полуволна, отрицательная полуволна, двухполупериодная волна, радиосигнал |
| Полоса пропускания | от 0,5 МГц до 15 МГц |
| Частота повторения импульсов | от 10 Гц до 18 кГц |
| Частота дискретизации | 62,5 МГц, возможная дискретизация до 500 МГц |
| Шаг задержки | 2.5 нс |
| Диапазон развертки | От 50 нс до 150 мкс |
| Точки сжатия А-развертки | 512, 1024, 2048, 4096 |
| Фильтры | 1, 2, 4, 5, 7.5, 10 МГц и широкополосный |
| Стробы | A, B и IF, управление при помощи сенсорного экрана или параметрами меню |
| Режим TOF | J–фронт, пред нулевой, пост нулевой, пиковый |
| Амплитудные режимы | Показания до 80% FSH – глубокий динамический диапазон |
| Режимы запуска | Зондирующий импульс, IF |
| Разрешение по толщине | 0,05 мм (0,002 дюйма) |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов, мм | ±0,5 |
