Ультразвуковой дефектоскоп USM GO+

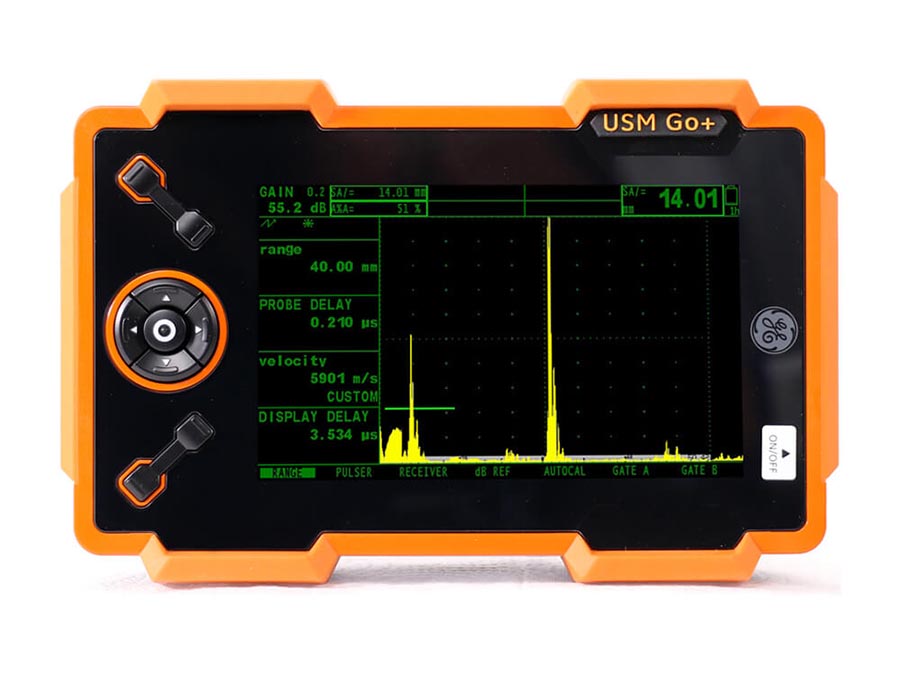

Малогабаритный ультразвуковой дефектоскоп USM GO+ компании General Electric - последняя модель проверенной серии USM Go. Дефектоскоп работает в частотном диапазоне от 0,2 до 20 МГц и предназначен для дефектоскопии и толщинометрии изделий из металлов и композитов. Модель сочетает в себе точность, быстродействие и надежность.
Дефектоскоп USM GO+ защищен от пыли и влаги на уровне IP67. Усилена защита от ударов и вибрации. Время автономной работы 5,5 часов. Масса с батареей всего 850 гр. Прибор оснащено самым большим дисплеем в своем классе (108 мм х 64,8 мм) с функцией поворота на 180° для работы правой и левой рукой. Модель оптимальна для лабораторной и полевой работы при температуре воздуха выше 0°C.
USM GO+ внесен в Госреестр средств измерения РФ (№ 62408-15). Свидетельство о поверке входит в стандартный комплект поставки. Методика поверки приведена в МП 039.Д4-15. Срок гарантии и межповерочный интервал – 1 год. Поверить USM GO+ можно в нашей метрологической службе. Помимо Госреестра модель USM GO+ внесена в реестр средств неразрушающего контроля ПАО «Газпром». По заявке возможна демонстрация прибора на предприятии заказчика. Производство – США.
Дефектоскоп выпускается в трех модификациях: USM Go+ basic (базовая модель), USM Go+ DAC (функция АРК), USM Go+ Advanced (продвинутая модель с функциями AWS, АРК/ВРЧ, АРД. Ниже приведена сравнительная таблица возможностей каждой модификации.
| USM Go+ | USM Go+ Base | USM Go+ DAC AWS | USM Go+ Advanced |
| Прибор | • | • | • |
| 1 батарея | • | • | • |
| Зарядное устройство | • | • | • |
| Силовой кабель | • | • | • |
| Транспортировочный кейс | • | • | • |
| Краткое руководство по эксплуатации | • | • | • |
| Руководство по эксплуатации на CD | • | • | • |
| Сертификат производителя | • | • | • |
| Наручный ремень | • | • | • |
| AWS | опция | • | • |
| АРК/ВРЧ | опция | • | • |
| АРД | опция | опция | • |
| Phantom ЧСИ | опция | опция | • |
| Генератор прямоугольных импульсов | опция | опция | • |
| Аттенюатор Донного Эхо | опция | опция | опция |
Технические и метрологические характеристики ультразвукового дефектоскопа Krautkramer USM GO+ приведены в таблице
| Характеристика | Значение |
| Частотный диапазон: | 0.2 МГц - 20 МГц |
| Диапазон калибровки по глубине: | макс. 14016 мм по стали (продольные волны) |
| Регулировка усиления: | до 110 дБ, ступенями 0,2 дБ |
| Демпфирование: | 50 или 1000 Ом |
| ЧСИ: | автоматическая оптимизация в диапазоне 15 - 2000 Гц, 3 режима автоматической настройки: AutoLow, AutoMed, AutoHigh. Дополнительно: ручная настройка ЧСИ в диапазоне 15 - 2000 Гц |
| Допускаемое отклонение установки амплитуды зондирующих импульсов, % | ± 10 |
| Допускаемое отклонение установки длительности зондирующих импульсов (для модели USM Go Advanced), % | ± 10 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов (Т мкс), мкс | ± (0,05 + 0,001 ∙ Т) |
| Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала, дБ | ± 0,5 |
| Допускаемое отклонение установки усиления N, дБ | ± (0,2 + 0,02 ∙ N) |
| Пределы допускаемой абсолютной погрешности измерения толщины изделия (Х) или глубины залегания дефектов (Х) по стали, мм | ± (0,1 + 0,02 ∙ Х) |
| Пределы допускаемой относительной погрешности измерения координат дефекта при наклонном прозвучивании, % | ± 10 |
| Форма представления сигналов: | двух- или однополупериодное детектирование по положительной или отрицательной полуволне, ВЧ-представление |
| Измерение расстояния: | по фронту или по пику сигнала |
| Съемная память: | SD-карта, 2Гб, формат протокола - Jpeg |
| ЖК-дисплей: | активная площадь 108 мм х 64,8 мм, разрешение 800 х 480 пикс. |
| Устройства ввода/вывода: | 2 разьема Lemo-OO для преобразователей, микроUSB-разъем, слот для SD-карты |
| Диапазон рабочих температур: | 0 - 55С |
| Температура хранения: | -20С…+60С |
| Время автономной работы: | 5,5 часов. Универсальное зарядное устройство переменного тока (100-240V, 50-60 Гц) |
| Размеры: | 175 мм х 111 мм х 50 мм |
| Масса: | 845 гр (с аккумулятором) |

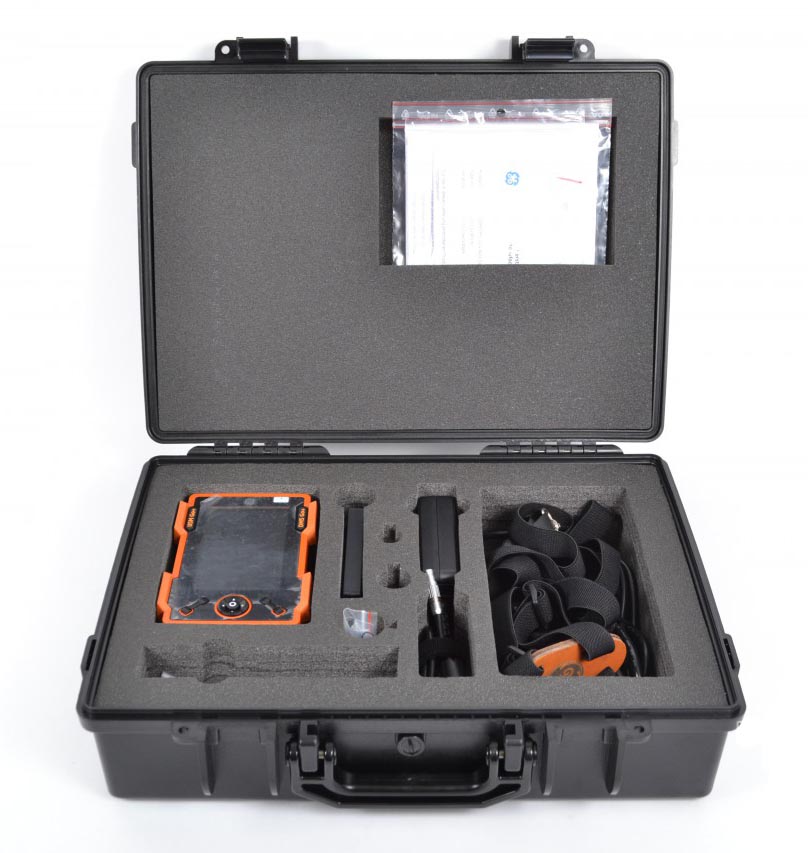

Комплект поставки:
- Блок электронный USM GO+
- ПЭП (тип и количество по заявке
- Зарядное устройство
- Транспортировочный кейс
- SD карта
- Краткая инструкция
- Руководство по эксплуатации
- Методика поверки
Дополнительные принадлежности:
- Меры ультразвуковой толщины
- Гели для УЗК
- Меры для настройки дефектоскопов
- Настроечные образцы (СОП)
- Ультразвуковые преобразователи (ПЭП)
- Соединительные кабели
Дополнительная информация
- Инструкция по эксплуатации USM GO+ (English)
- Свидетельство Госреестра USM GO+
- Описание типа средства измерения USM GO+
- Буклет с описанием возможностей USM GO+
- Аттестация специалистов по УЗК
- Статьи по ультразвуковому контролю
Купить ультразвуковой дефектоскоп USM GO+ можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по ультразвуковому неразрушающему контролю, Гель для УЗК, Поверка ультразвуковых дефектоскопов, Аренда дефектоскопа, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.
