Ультразвуковой дефектоскоп USM 36
Ультразвуковой дефектоскоп USM 36 от компании Krautkramer (подразделение General Electric) предназначен для поиска дефектов, измерения коррозии и толщинометрии металлических изделий. USM 36 выпускается в трёх версиях: USM 36, USM 36 DAC, USM 36 S. Версия USM 36 – прибор в стандартном исполнении для классического УЗК. Версия USM 36 дополнена функцией АРК (коррекция амплитуда-расстояние). Самая продвинутая версия USM 36 S может работать в режимах АРК, АРД и AWS (калибровка по американским стандартам).
Среди основных технических особенностей USM 36 можно выделить большой 7-дюймовый экран 800х480 пикселей. Защита корпуса от пыли и влаги выполнена на уровне IP66. Рабочий диапазон температур от -10°C до +55°C. Предусмотрена съемная карта памяти SD, хранение файлов в форматах jpeg или BMP. Продолжительность работы от аккумулятора более 13 часов без подзарядки. Масса дефектоскопа всего 2,2 кг.
Дефектоскоп USM 36 внесен в Госреестр средств измерения РФ (№ 61749-15). Свидетельство о поверке входит в стандартный комплект поставки. Срок гарантии и межповерочный интервал – 1 год. Методика поверки приведена в разделе 5 руководства по эксплуатации. Помимо свидетельства Госреестра дефектоскопы серии USM 36 внесены в реестр средств неразрушающего контроля ПАО «Газпром». Пройти обучение по ультразвуковой дефектоскопии можно в нашем аттестационном центре.
Технические и метрологические характеристики ультразвукового дефектоскопа Krautkramer USM 36 приведены в таблице
| Характеристика | Значение |
| Частотный диапазон: | 0.5 - 20 МГц |
| Фильтры: | 1-5 МГц/ 2, 2.25 МГц / 4, 5 МГц /10 МГц / 13, 15 МГц |
| Диапазон калибровки по расстоянию: | 4 … 14,108 мм для продольных волн |
| Скорость звука: | 250 … 16,000 м/с |
| Режим генератора: | Генератор пиковых импульсов; дополнительно: прямоугольной формы |
| Амплитуда (режим пикового импульса) | Низкая: 120В, высокая: 300В |
| Напряжение генератора (режим SQ) | 120 … 300В, шаг 10В, допуск 10% |
| Демпфирование: | 50 Ом, 1000 Ом |
| Режим выделения фантомов (опция) | Для определения ложных эхо-сигналов, вызванных множественными отражениями в материалах с низким затуханием |
| BEA (опция) | Ослабление донного сигнала |
| Память: | 8 Гбайт, SD-карта |
| Размер диагонали дисплея: | 7 дюймов |
| Активная зона (ШxВ): | 152.4 x 91.44 мм2 |
| Разрешение (ШxВ): | 800 x 480 пикселей |
| Питание: | литиевые батареи; сеть переменного тока 100 - 240В от входящего в комплект блока питания |
| Продолжительность работы: | Не менее 13 часов от литиевого аккумулятора |
| Рабочая температура: | -10…55°C |
| Размеры (ВхШхГ): | 255 мм x 177 мм x 100 мм |
| Масса: | 2,2 кг с аккумуляторами |
Видео презентация ультразвукового дефектоскопа Krautkramer USM 36
Подпишитесь на наш канал YouTube

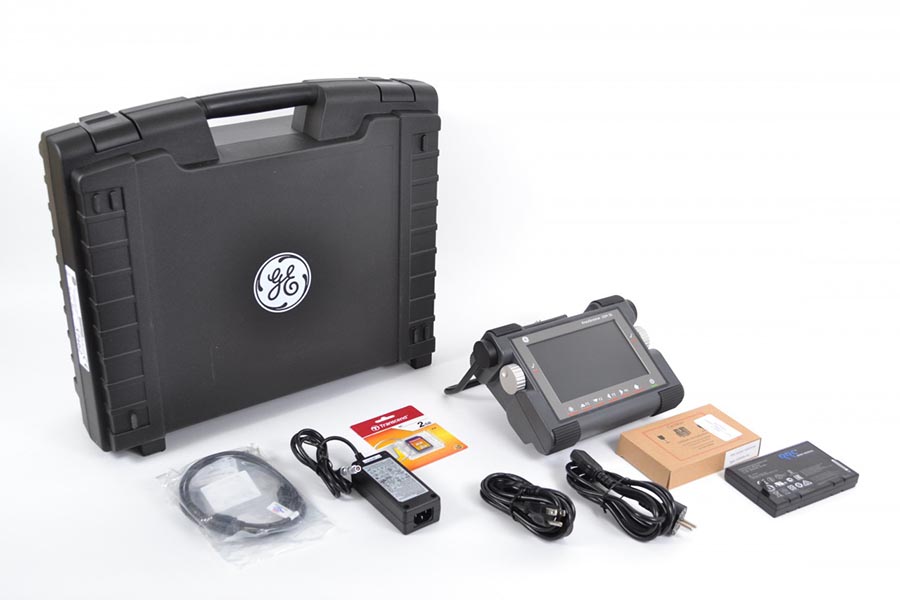

Комплект поставки:
- Электронный блок дефектоскопа USM 36 - 1 шт.
- Ультразвуковые преобразователи по заявке заказчика
- Li-Ion аккумулятор - 1 шт.
- Блок питания с сетевым кабелем - 1 шт.
- Карта памяти SD, 2GB - 1 шт.
- Футляр для переноски - 1 шт.
- Руководство по эксплуатации - 1 экз.
- Методика поверки 1 экз.
- Свидетельство о поверке
Дополнительные принадлежности:
- Меры ультразвуковой толщины
- Гели для УЗК
- Меры для настройки дефектоскопов
- Настроечные образцы (СОП)
- Ультразвуковые преобразователи (ПЭП)
- Соединительные кабели
Дополнительная информация
- Руководство по эксплуатации USM 36
- Свидетельство Госреестра USM 36
- Описание типа средства измерения USM 36
- Буклет с описанием возможностей USM 36
