Ультразвуковой дефектоскоп арматурных соединений АРМС-МГ4

Ультразвуковой дефектоскоп АРМС-МГ4 предназначен для контроля качества стыковых сварных соединений стержневой арматуры диаметром от 16 до 40 мм и применяется при монтаже сборных и монолитных железобетонных конструкций теневым и зеркально-теневым методами. Контроль с применением в дефектоскоп АРМС-МГ4 соответствии требованиям ГОСТ 23858 и СТО 02495307-002-2008. Принцип работы дефектоскопа АРМС-МГ4 основан на измерении ослабления ультразвуковых колебаний при наличии дефектов типа пор, трещин, раковин, непроваров, шлаковых включений в сварных соединениях.

Для проведения контроля сварных соединений используются механическое устройство "Клещи" или приспособление "Струбцина" для особо надежной фиксации. УЗК зеркально-теневым методом с применением приспособления "Скоба" по СТО 02495307 применяется для СС, выполненных на стальных скобах-накладках, где доступ с помощью приспособлений типа "Клещи" или "Струбцина" затруднен. Для обеспечения акустического контакта между поверхностью преобразователя и поверхностью изделия используется специальная контактная смазка.

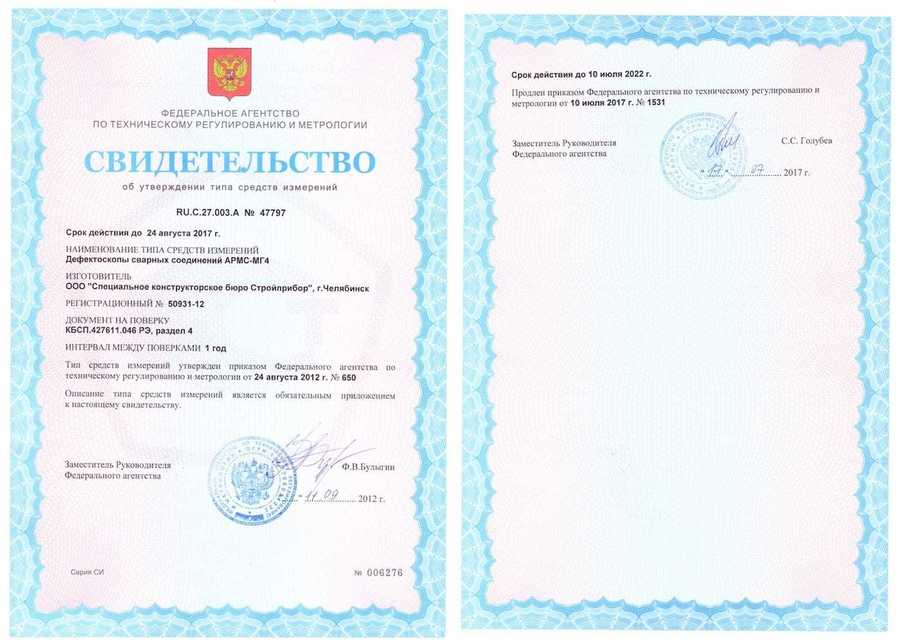

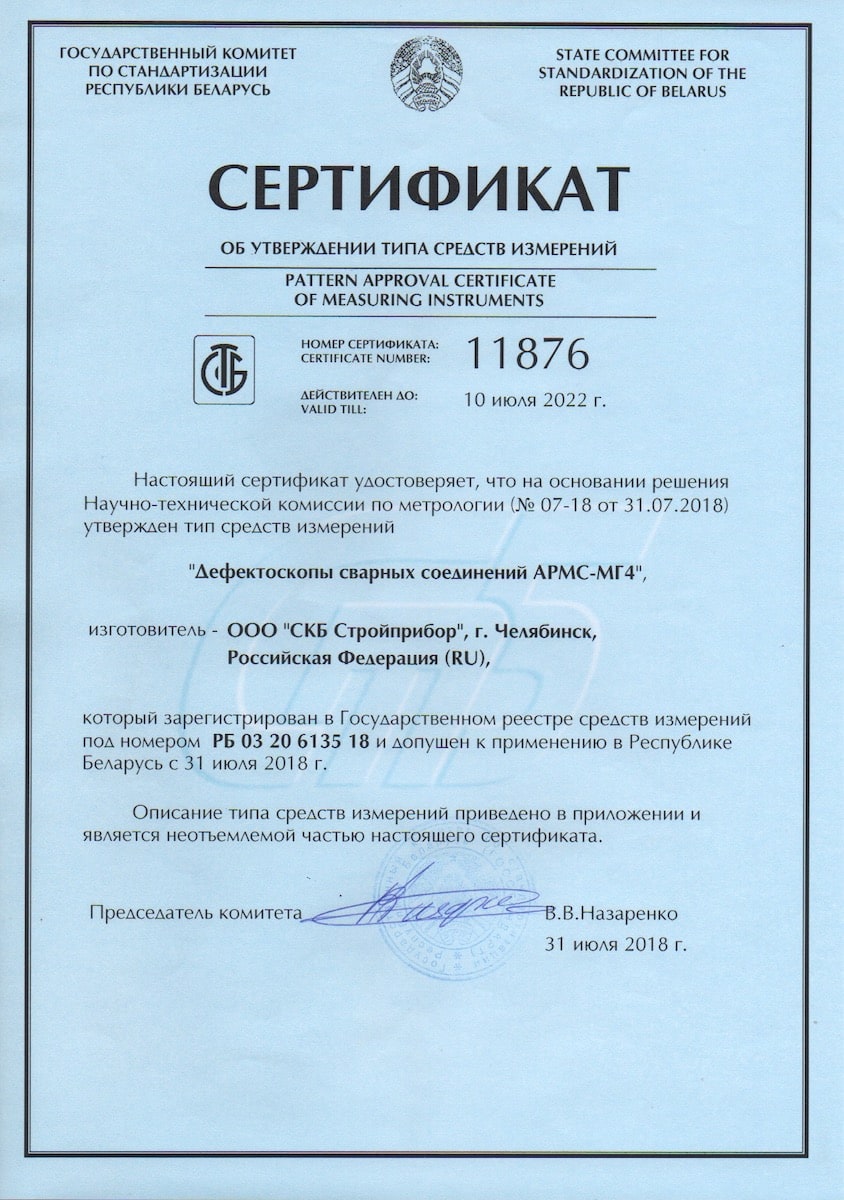

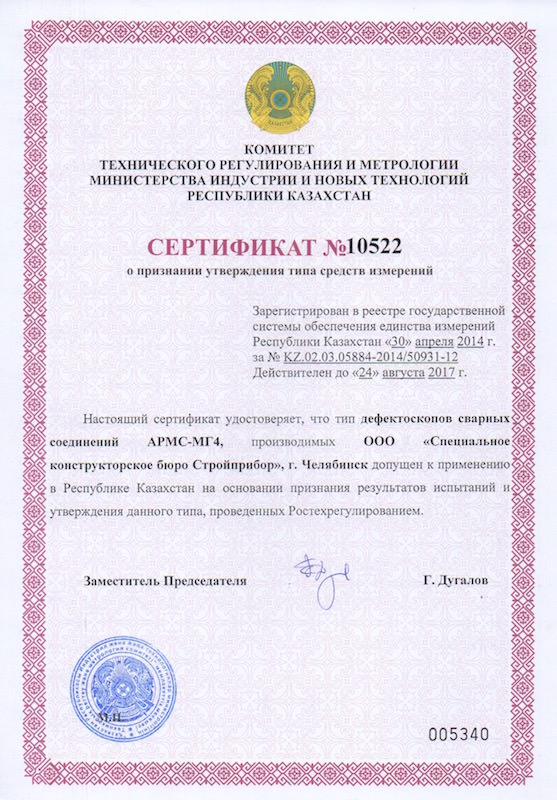

Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений труб большого диаметра и листового проката зеркально теневым методом при установке ультразвуковых преобразователей на объект контроля без протектора. Прибор внесен в Госреестр средств измерений РФ (№50931-12), Беларуси и Казахстана. Поставляется со свидетельством о поверке. Поверка регламентирована методикой КБСП. 427611.046 РЭ. Производство – Россия. Срок гарантии – 18 месяцев. Сервисные центры находятся в Москве и Челябинске.

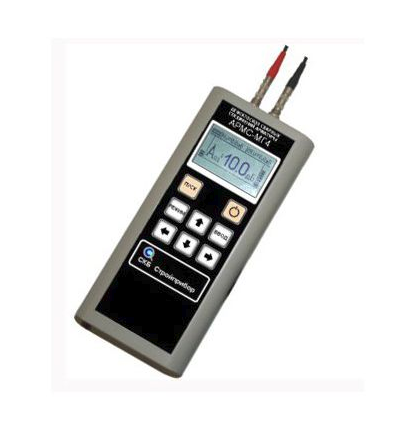

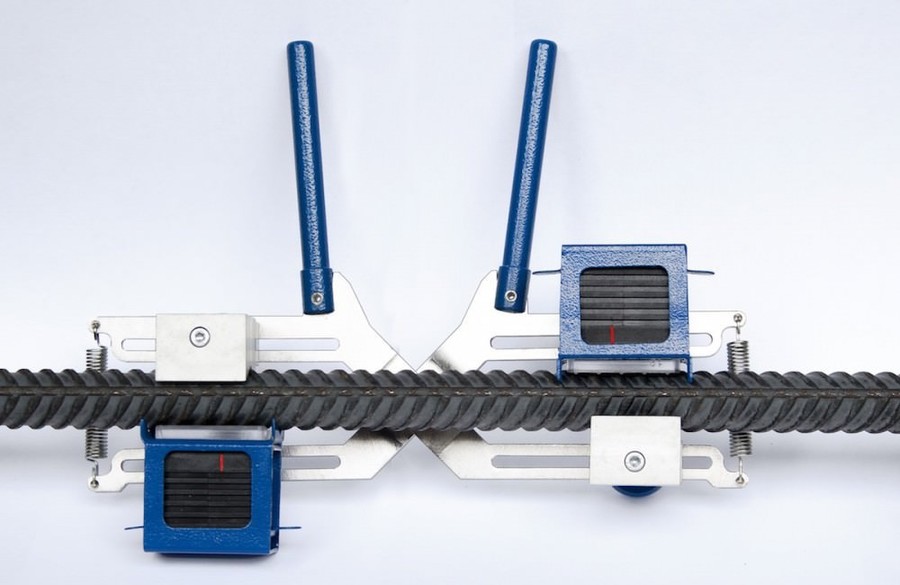

Ультразвуковой дефектоскоп арматурных соединений АРМС-МГ4 Клещи ультразвукового дефектоскопа арматурных соединений АРМС-МГ4

Технические характеристики ультразвукового дефектоскопа сварных соединений арматуры АРМС-МГ4 приведены в следующей таблице.

Наименование характеристики Значение характеристики
Динамический диапазон приемного тракта дефектоскопа, дБ от 0 до 50
Границы линейности динамического диапазона Аmin, дБ Аmax, дБ 15 45
Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приемника, дБ ± 1
Диапазон установки коэффициента усиления, дБ от 5 до 75
Шаг диапазона установки коэффициента усиления, дБ 1; 5; 10
Пределы допускаемой абсолютной погрешности установки коэффициента усиления, дБ ± 1
Частота зондирующего импульса, МГц 2,5 ± 0,13
Амплитуда зондирующего импульса при нагрузке 50 Ом, В, не менее 40
Цена единицы наименьшего разряда, дБ 0,1
Максимальная чувствительность приемника дефектоскопа, мкВ, не более 110
Номинальная частота максимума преобразования ПЭП, МГц 2,5
Отклонение частоты максимума преобразования от номинального значения, МГц, не более ± 0,2
Номинальное значение угла ввода ПЭП, градус 65
Отклонение угла ввода от номинального значения, градус ± 0,2

Габаритные размеры, мм, не более:

- электронного блока, мм

- механического устройства с датчиками, мм



175х78х25

300х100х80

Электропитание от встроенного аккумулятора, напряжение, В 3,7
Потребляемая мощность в режиме измерения, Вт, не более 0,5
Масса дефектоскопа, кг, не более 2,0
Средняя наработка на отказ, ч, не менее 20000
Средний срок службы, лет 10

Комплект поставки: дефектоскоп АРМС-МГ4, пьезоэлектрические преобразователи (ПЭП) – 2 шт, механическое устройство для крепления ПЭП «Клещи», зарядное устройство, коаксиальные кабели, протекторы R=12мм (2 шт); R=18мм (2шт); R=22мм (2шт), приспособление для контроля сварных швов листового проката, контрольный образец, кабель связи с ПК, CD с программным обеспечением, упаковочная тара, инструкция по эксплуатации с паспортом. По спецзаказу возможна поставка: механического устройства «Скоба», механического устройства «Струбцина».

Дополнительные материалы:

Купить ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4 можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по ультразвуковому неразрушающему контролю, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.



Ультразвуковой дефектоскоп для арматуры АРМС-МГ4 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.
