Трассоискатель Атлет АГ-319К
Трассоискатель «Атлет АГ-319К» предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет определить координаты прохождения коммуникации с помощью встроенного GPS\ГЛОНАСС модуля, которые можно сохранить в память прибора и позже просмотреть на компьютере.
Рекомендуемые области применения:
- Энергетика с протяженными коммуникациями
- Геодезия
- Электрические сети
- ЭХ предприятия
- Теплосети
- ЖКХ
- Строительство
Особенности приемника АП-019.3:
- встроенный GPS/ГЛОНАСС-модуль для сохранения координат и параметров точек, и нанесение трассы на карту Google или Яндекс;
- функция «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
- несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
- определение типа подземной коммуникации;
- полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
- встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
- большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
- одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
- поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
- подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
- идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
- корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;
- возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора;
- меню на двух языках (русский и английский).
Функциональные возможности приемника "АП-019.3" в различных режимах работы:

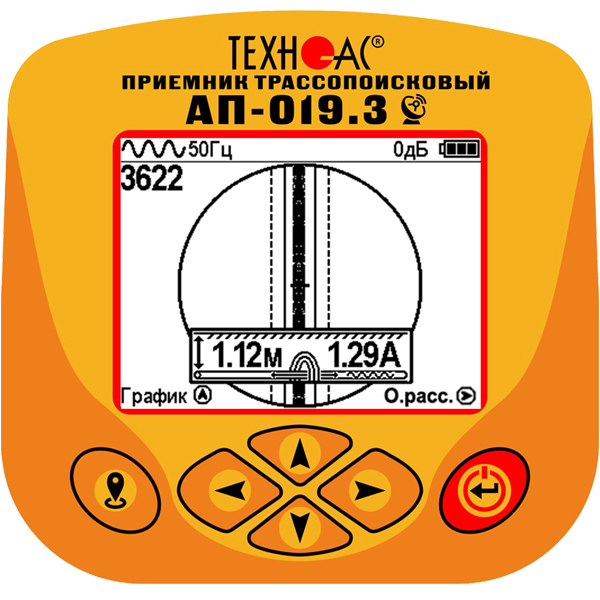

- Режим «Трасса». Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
- Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «Трасса» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
- Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
- Режим «Минимум максимум». Используется для нахождении центров нескольких коммуникаций, находящихся близко друг к другу.
- Режим «2-частоты». В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
- Режимы «Относительное расстояние до коммуникации». Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
- Режим «Зонд». Используется при трассировке неметаллического трубопровода с помощью трубопроводного передатчика частоте 512 Гц (дополнительная опция).
С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Особенности генератора АГ-120Т:
- Возможность выбора частоты генерируемого сигнала;
- Возможность выбора мощности генератора в зависимости от решаемых задач;
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных;
- Автоматические выключения генерации при длительном простое;
- Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.
Технические характеристики трассоискателя Атлет АГ-319К, заявленные производителем, приведены в таблице
и| Характеристики | Значения |
| Приемник "АП-019.3" | |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
| Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью | Автоматическое - для 2D отображения «Трасса». Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» Автоматическое / ручное (по выбору) – для режима «2 частоты» |
| Определение глубины залегания трассы | 0.... 9,99 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | 0,01.... 9,99 А Автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | 2D визуализация положения трассы относительно прибора Глубина залегания трассы Ток сигнала Графики уровня сигнала Сила сигнала Параметры настройки и управления |
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция). |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 мин |
| Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 х 140 х 700 мм |
| Масса | 2,45 кг |
| Генератор "АГ-120Т" | |
| Частоты синусоидального сигнала, Гц частоты f1, f2, f3 («постоянные») частота f4 («временная») |
200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режим генерации 1 | непрерывный «НП» |
| Режим генерации 2 - длительность импульса - частота следования импульсов |
кратковременные посылки «ПР» (прерывистый) 100 мс 1 Гц |
| Режим генерации 3 - Первая частота - Вторая частота - Соотношение амплитуд первой и второй частот |
двухчастотный «2F» (одновременная генерация) 1024 Гц 8192 Гц 4:1 |
| Режим генерации 4 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса |
генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 30 60 120 минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходной ток, А максимальный в ручном режиме задаваемый для автосогласования |
- непрерывная и двухчастотная генерация - 10 - кратковременные посылки - 15 десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока |
220 (170 при «2F») 330 (260 при «2F») 110 (90 при «2F») |
| Максимальная выходная мощность, Вт - при автономном питании или от внешнего аккумулятора 21В - с добавлением внешнего аккумулятора 12В - от сетевого блока (СБП) |
130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом 100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F» |
| Допустимое сопротивление нагрузки | любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Встроенный аккумуляторный комплект | два свинцово-кислотных герметизированных аккумулятора 12 В / 12 Ач (технология AGM) с автоматической перекоммутацией: 12 В / 21 Ач или 21 В / 12 Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч - непрерывная и двухчастотная генерация - импульсные посылки одной частоты - генерация ударных импульсов с максимальной частотой 80 уд/мин |
1,3 (при 130 Вт автономно / 200 Вт с доп. акк. 12 В) 3,3 (при 65 Вт автономно / 100 Вт с доп. акк. 12 В) 9 (при 200 Вт автономно / 300 Вт с доп. акк. 12 В) 20 (при 100 Вт автономно / 150 Вт с доп. акк. 12 В) 20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Допустимые внешние аккумуляторы | 11...14 В / 22…28 В ≥24 Ач |
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при простое (1 мин) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | Класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP65 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 14 |
| Индуктивная антенна "ИЭМ-301.3" | |
| Максимальная мощность, подводимая к «рамке», не более, Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Комплект поставки трассоискателя Атлет АГ-319К:
- Трассопоисковый приемник "АП-019.3"
- Генератор "АГ-120Т"
- Индукционная антенна "ИЭМ-301.3"
- Источник питания
- ENP-240-12
- Кабель USB 2.0 AM-mini USB 1 м
- Батарейки
- Кабель АГ120.02.020
- Кабель AG120.02.060
- Кабель АГ120.02.030
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090
- Штырь заземления АГ110.02.004
- Диск CD-R с программой
- Сумка для индукционной антенны "ИЭМ-301.3"
- Сумка для генератора "АГ-120Т"
- Сумка для приемника
- Сумка для комплекта
- Руководство по эксплуатации и паспорт
Дополнительное оборудование:
- - Клещи индукционные "КИ-110/x".
- - Датчик контроля качества изоляции "ДКИ-117".
- - Датчик определитель дефектов коммуникаций "ДОДК-117".
- - Датчик контроля качества изоляции "ДКИ-127".
- - Накладная рамка "НР-117".
- - Малогабаритный электромагнитный датчик "МЭД-127".
- - Комплекты автономного генератора "МАГ-05.Х.ХХ".
- - Портативный искатель металлических люков ИЭМ-300 "Люк".
- - Комплект внешнего аккумулятора для приемника "АП-019.3".
- - Комплект аккумуляторов и зарядное устройство для приемника "АП-019"
- - Индукционная антенна "ИЭМ-301.5".
- - Комплект аксессуаров для заземления коммуникации.
Дополнительные материалы:
- Руководство по эксплуатации приемника АП-019
- Руководство по эксплуатации генератора АГ-120Т
- Паспорт на трассоискатель Атлет АГ-319К
