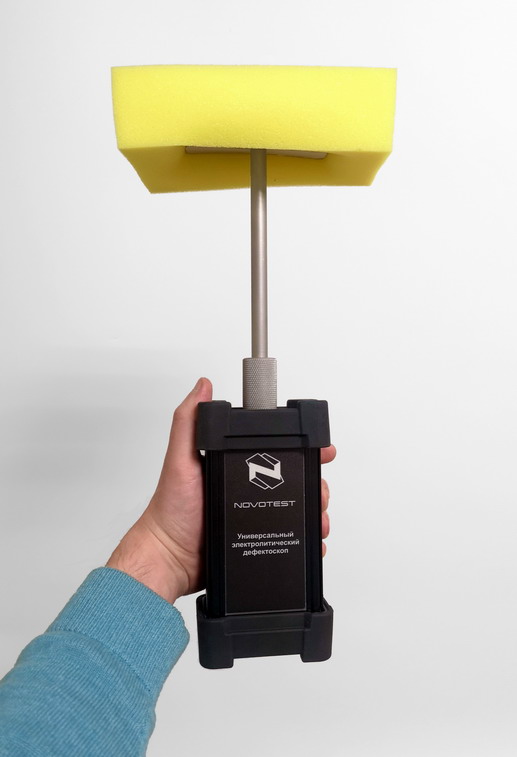

Электролитический дефектоскоп NOVOTEST ЭД-3Д
Электролитический дефектоскоп (дефектоскоп покрытий) NOVOTEST ЭД-3Д используется для неразрушающего оперативного контроля сплошности различных покрытий с толщиной до 500 мкм - для обнаружения пористости, непрокрасов и других нарушений сплошности защитных диэлектрических покрытий металлических изделий приложением к покрытию низковольтного напряжения через губку, смоченную жидким электролитом с высокими проникающими свойствами.
С помощью дефектоскопа NOVOTEST ЭД-3Д можно контролировать структуру покрытия, используя три стандартных вида напряжения - 9В; 67,5В; 90В. Срабатывание дефектоскопа NOVOTEST происходит во время проникновения раствора электролита через участки нарушения сплошности покрытия к поверхности электропроводящего материала (изделия), вследствие чего происходит снижение сопротивления контролируемого участка поверхности.
В процессе контроля губка смачивается до влажности, когда электролит может проникать в поры, но не растекается по поверхности. Для более точной локализации места дефекта необходимо повторить контроль использую только угол губки. Для соблюдения мер безопасности корпус прибора и исследуемый объект необходимо заземлять. Помимо ограничения по толщине (до 500 мкм) основными недостатками метода являются низкая скорость контроля (губку надо постоянно смачивать) и нечувствительность к несквозным дефектам. В российских нормативах метод мокрой губки упоминается в РД 413160-02-01297858-03. Из международных документов основными являются ASTM D 5162: 2015, ISO 8289:2000, ISO 14654: 1999.
Особенности электролитического дефектоскопа NOVOTEST ЭД-3Д:
- Полностью готов к использованию
- Автоматическая калибровка и проверка напряжения

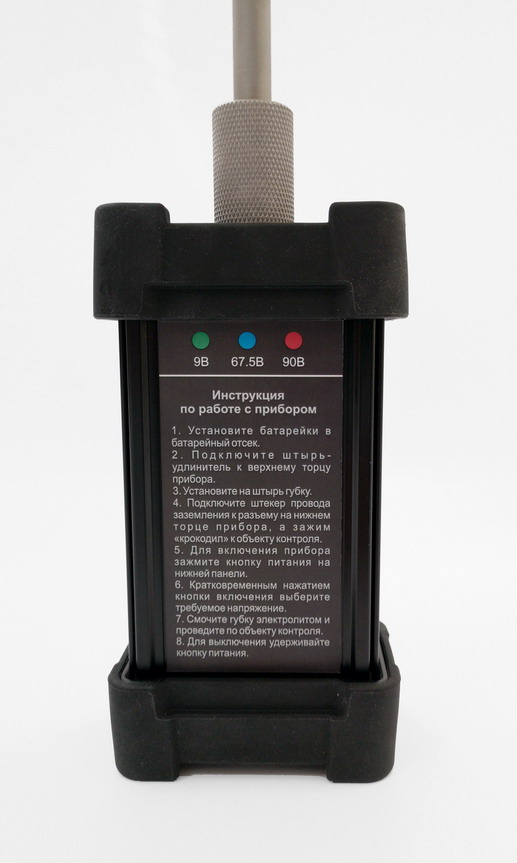

- Световая и звуковая сигнализация
- Универсальная модель с тремя значениями напряжений
- Возможность установки электродов различной длинны
- Возможность использования различных губок
- Работа от стандартных аккумуляторов АА с возможностью их оперативной замены
- Ударопрочный металлический корпус с защитным резиновым бампером
- Небольшой вес и размер
Наша аттестованная лаборатория оказывает услуги по контролю покрытий методом влажной губки. Работы проводятся дефектоскопистами, аттестованными на II и III уровни по электрическому методу согласно СДАНК-02-2020.Проведение работ возможно в московском регионе и за его пределами. По результатам контроля выдается заключение о качестве контролируемого объекта (пример отчета).
Технические характеристики электролитического дефектоскопа NOVOTEST ЭД-3Д приведены в таблице
| Характеристики | Значения |
| Толщина контролируемых покрытий, мкм | 0-500 |
| Контрольное напряжение, В | 9; 67,5; 90 |
| Допустимое отклонение контрольных напряжений при отсутствии индикации, % | ±5 |
| Допустимое отклонение порогов срабатывания, % | ±10 |
| Питание | 2 элемента питания типа АА |
| Время непрерывной работы прибора при установленных напряжениях: – 9 В, ч, не менее – 67,5 В, ч, не менее – 90 В, ч, не менее |
200 125 100 |
| Габаритные размеры: – электронного блока, мм – электрода-держателя, мм – контактной поверхности губки, мм |
185х90х55 d18х215 260х170х80 |
| Масса электронного блока с батареей, не более, кг | 0,2 |

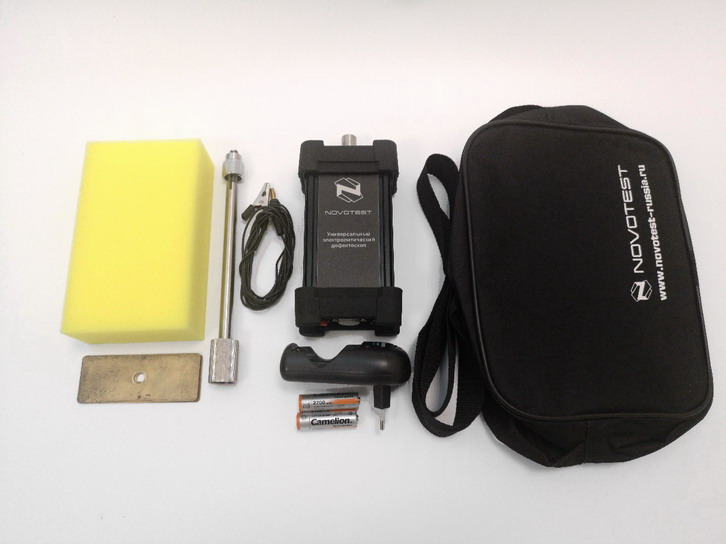

Комплект поставки:
- электронный блок дефектоскопа;
- электрод-держатель с насадкой для губок;
- губка;
- зарядное устройство;
- паспорт, совмещенный с руководством по эксплуатации;
- провод заземления, снабженный зажимом типа «крокодил»;
- сумка с плечевым ремнем.
