Поверка и калибровка шаблонов сварщика необходима для проведения визуального контроля объектов Ростехнадзора и других ответственных объектов в сфере государственного регулирования ОЕИ (ст.3 102 ФЗ). В настоящее время на рынке представлено множество моделей шаблонов сварщика. Среди представленного многообразия, внесена в Госреестр и подлежит поверке только модель УШС-3. Технические условия на УШС-3 содержатся в ТУ 26.51.33-001-01-2017. Методика поверки регламентирована РТ-МП-4939-445-2017. Большинство моделей шаблонов сварщика не внесена в Госреестр. В отношении таких шаблонов возможно проведение калибровки с выдачей сертификата. Среди них такие модели как: УШС-4, WG1, WG2, Tapirus, Ушерова-Маршака, Красовского, КМС-3-16, УШС-2, Bridge Cam, Skew-T, V-Wac, Hi-Lo, ШПС-1, INOX, WG6, WG8, WG14 и другие модели.

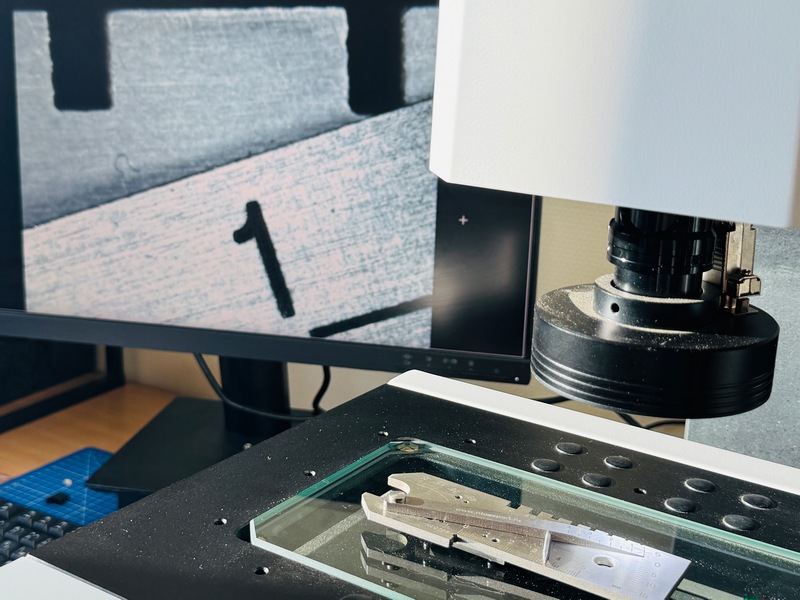

Наша лаборатория оказывает услуги по поверке и калибровке шаблонов сварщика российского и зарубежного производства. Поверка проводится метрологической службой, аттестованной в системе Росаккредитации. Срок выполнения работ: 5-7 рабочих дней. При положительных результатах выдается свидетельство установленного образца. Межповерочный интервал 1 год. Основные средства поверки: микроскоп, КМД и штангенциркуль. Основные поверочные операции: определение погрешности пазов, угловой и линейных шкал. Наша компания производит, поверяет и калибрует различные модели УШС. Ознакомиться с перечнем моделей можно здесь. Шаблон сварщика УШС-3 входит в состав комплекта ВИК-1 и табель технической оснащенности ПАО «Транснефть».

Дополнительная информация:

Функции, диапазоны измерения и погрешности шаблонов сварщика российского и зарубежного производства

Контролируемый параметр УШС-2 УШС-3 УШС-4 WG-01 WG-1 WG-2 BRIDGE CAM HI-LO SINGLE HI-LO V WAC TapiRus AWS WELD GAUGE SKEW-T WELD GAGE Ушерова- Маршака Катетомер КМС 3-16 Красовского УШК-1
Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр.
Угол разделки кромки     0-45° ±2,5° 0-45° ±2,5° 90- 155° ±30’ 90- 150° ±2,5° 80- 160° ±2,5° 0-60° ±2,5° 37.5° ±2,5°         8-40°
Измерение толщины стенки труб и заготовок                             0-45 мм ±0,2 мм         0-55 мм ±0,1 мм
Измерение внутренней несоостности                             0-30 мм ±0,2 мм 0-40 мм ±0,2 мм
Смещение кромок     0-15 мм ±0,5 мм 0-15 мм ±0,5 мм 0-15 мм ± 0,2 мм 0-13 мм ±0,2 мм 0-15 мм ±0,2 мм 0-25 мм ±0,2 мм         0-6 мм ±0,2 мм 0-20 мм ±0,1 мм
Размер зазоров     1-4 мм ±0,25 мм 1-4 мм ±0,25 мм 0-3,5 мм ±0,2 мм 1-5 мм ±0,2 мм 1-5 мм ±0,2 мм         0-40 мм ±0,2 мм         0-4 мм ±0,1 мм
Измерение угла вертикальной заготовки                                         24-128°       30- 90° ±2,5°
Высота усиления стыкового шва     0-5 мм ±0,5 мм 0-5 мм ±0,5 мм 0-15 мм ± 0,2 мм 0-12 мм ±0,2 мм 0-15 мм ±0,2 мм 0-25 мм ±0,2 мм 0-30 мм ±0,2 мм     0-6 мм ±0,2 мм 0-10 мм ±0,1 мм 0-3 мм ±0,2 мм     0-10 мм ±0,1 мм     0-4 мм ±0,5 мм
Высота углового шва         0-10 мм ±0,5 мм 0-11 мм ±0,2 мм 0-15 мм ±0,5 мм 0-15 мм ±0,5 мм 0-20 мм ±0,2 мм             0-22 мм ±0,5 мм         0-20 мм ±0,1 мм     0-15 мм ±0,5 мм
Высота катета углового шва             0-20 мм ± 0,3 мм         0-25 мм ±0,2 мм 0-30 мм ±0,2 мм         0-23 мм ±0,1 мм 0-20 мм ±0,2 мм
Измерение высоты катета углового шва > или ˂ 90°                                                 0-50 мм ±0,2 мм
Расчет нормативной высоты катета углового шва > или ˂ 90°                                                 Комплект с линейкой сварщика
Радиус катетов 4-14 мм ±0,04 мм                                     6-8 мм
Размер катетов                                         0-23 мм ±0,01 мм             3-12 мм ±0,3 мм
Притупление и ширина кромки шва 0-50 мм ±0,5 мм 0-50 мм ±0,5 мм 0-50 мм ±0,5 мм 0-40 мм ±0,2 мм 0-40 мм ±0,2 мм 0-50 мм ±0,2 мм 0-60 мм ±0,2 мм         0-20 мм ±0,2 мм 0-25 мм
0-20 мм
±0,5 мм
±0,1 мм

Подрезы, западания, глубина вогнутости     0-15 мм ±0,5 мм 0-15 мм ±0,5 мм     0-7 мм ±0,1 мм 0-8 мм ±0,1 мм 0-2 мм ±0,2 мм         0-6 мм ±0,2 мм 0-20 мм ±0,1 мм         0-10 мм ±0,1 мм
Высота корневого слоя                                         Расчет на сайте
Высота выпуклости (при сварке разнотолщинных элементов)
Увод кромок
Диаметр, овальность                                         от 133 мм
Плавность перехода                                         110°, 120°, 150°


Для поверки шаблонов сварщика отправьте заявку на metrolog@ntcexpert.ru или позвоните по телефону +7 (906) 758-85-40. При необходимости возможна срочная поверка и доставка силами нашей метрологической службы. Смотрите так же разделы – Поверка средств измерений, Проведение работ по НК, Аттестация лабораторий НК, Обучение и аттестация дефектоскопистов, Нормативная база по НК в том числе ГОСТы, РД, ПНАЭ, EN, ISO
