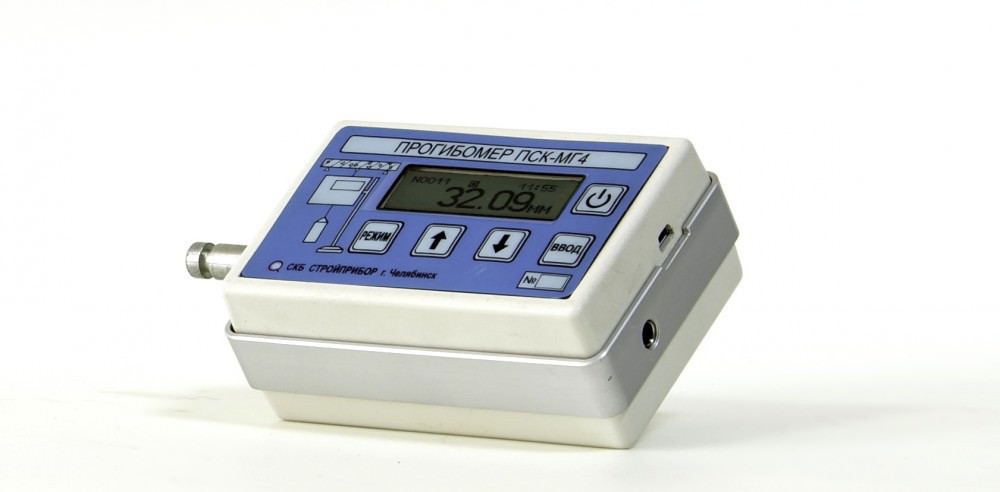

Прогибомер ПСК-МГ4
Прогибомеры ПСК-МГ4 и ПСК-МГ4.01 предназначены для измерения линейных перемещений отдельных точек конструкций при нагружении статическими нагрузками - прогиб строительных конструкций (ферм, балок, плит) – а также осадку опор, фундаментов и других конструкций. Прогибомеры применяются при проведении испытаний строительных конструкций, инженерно-строительных изысканиях и при обследовании зданий и сооружений. Принцип действия прогибомера заключается в измерении величины перемещения отдельных точек конструкции, под действием приложенной статической нагрузки.
Измеряемое перемещение передается ведущему блоку с помощью натянутой струны, перекинутой через ведущий блок не менее чем одним витком. Ведущий блок связан с угловым датчиком перемещения, угловое перемещение ведущего блока пересчитывается в линейное перемещение при помощи счетного устройства, расположенного в электронном блоке. Натяжение струны осуществляется небольшим грузом, прикрепленным к свободному ее концу.
Прогибомеры имеют настраиваемые функции экономного энергопотребления и самоотключения. Выбор режима измерений и настройка параметров измерений осуществляется с помощью элементов управления электронного блока.
Прогибомеры имеют три режима измерений:
- режим Оперативный с занесением в архив результата измерений – нажатием кнопки ВВОД (модели ПСК-МГ4 и ПСК-МГ4.01);
- режим Наблюдение с автоматической регистрацией значений прогиба через интервалы времени (от 1 до 60 мин), устанавливаемые пользователем (только модель ПСК-МГ4.01);
- режим Ждущий с автоматической регистрацией значений прогиба во времени, превышающих пороговые (граничные) значения, устанавливаемые пользователем - порог от 1 до 100 мм, длительность от 1 до 72 часов (только модель ПСК-МГ4.01).
Кроме того, модель ПСК-МГ4.01, в отличие от модели ПСК-МГ4, имеет режим передачи данных на ПК по USB-интерфейсу с возможностью их последующего документирования.
Прогибомеры ПСК-МГ4 и ПСК-МГ4.01 внесены в Государственный реестр средств измерений РФ (№ 55861-13). Гарантийный срок эксплуатации прогибомера 18 месяцев с даты выпуска.
Технические характеристики прогибомеров ПСК-МГ4 и ПСК-МГ4.01:
| Характеристика | Значение |
| Диапазон показаний прогибомера, мм | 0...9999 |
| Диапазон измерений линейного перемещения, мм | 0...200 |
| Пределы абсолютной погрешности измерений перемещений, мм, в диапазоне: от 0 до 10 мм от 10 до 100 мм от 100 до 200 мм |
± 0,05 ± 0,1 ± 0,5 |
| Цена единицы наименьшего разряда, мм, в диапазоне: от 0 до 999 мм от 999 до 9999 мм |
0,01 0,1 |
| Номинальное значение диаметра струны, мм | 0,25 - 0,6 |
| Размах значений диаметра струны, мм, не более | 0,01 |
| Диаметр ведущего блока, мм | 19,2 ± 0,5 |
| Масса натяжного груза, кг | 1 ± 0,05 |
| Объем архивируемой информации, значений | 4000 |
| Габаритные размеры (Д х Ш х В), мм, не более электронного блока электронного блока со струбциной |
155 х 80 х 70 310 х 110 х 120 |
| Напряжение питания, В | 3,7 В (Li-Polimer) Сетевой адаптер / USB-порт |
| Потребляемая мощность, мВт, не более: | 25 |
| Масса, кг, не более | 0,75 |

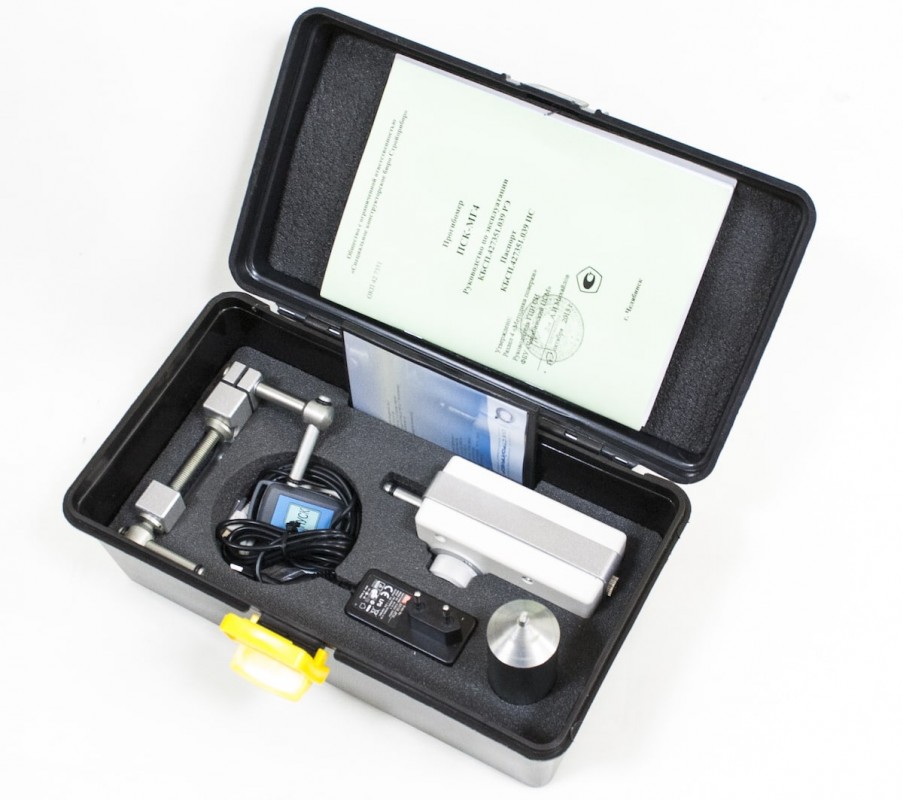

Комплект поставки:
- прогибомер,
- струбцина,
- струна Ø0,3 мм – 10 м,
- груз массой 1 кг,
- сетевой адаптер,
- выносной пульт,
- кабель USB,
- программное обеспечение,
- руководство по эксплуатации,
- укладочный кейс.
Дополнительные материалы:
- Руководство по эксплуатации
- Свидетельство регистрации средств измерений
- Описание типа средств измерений

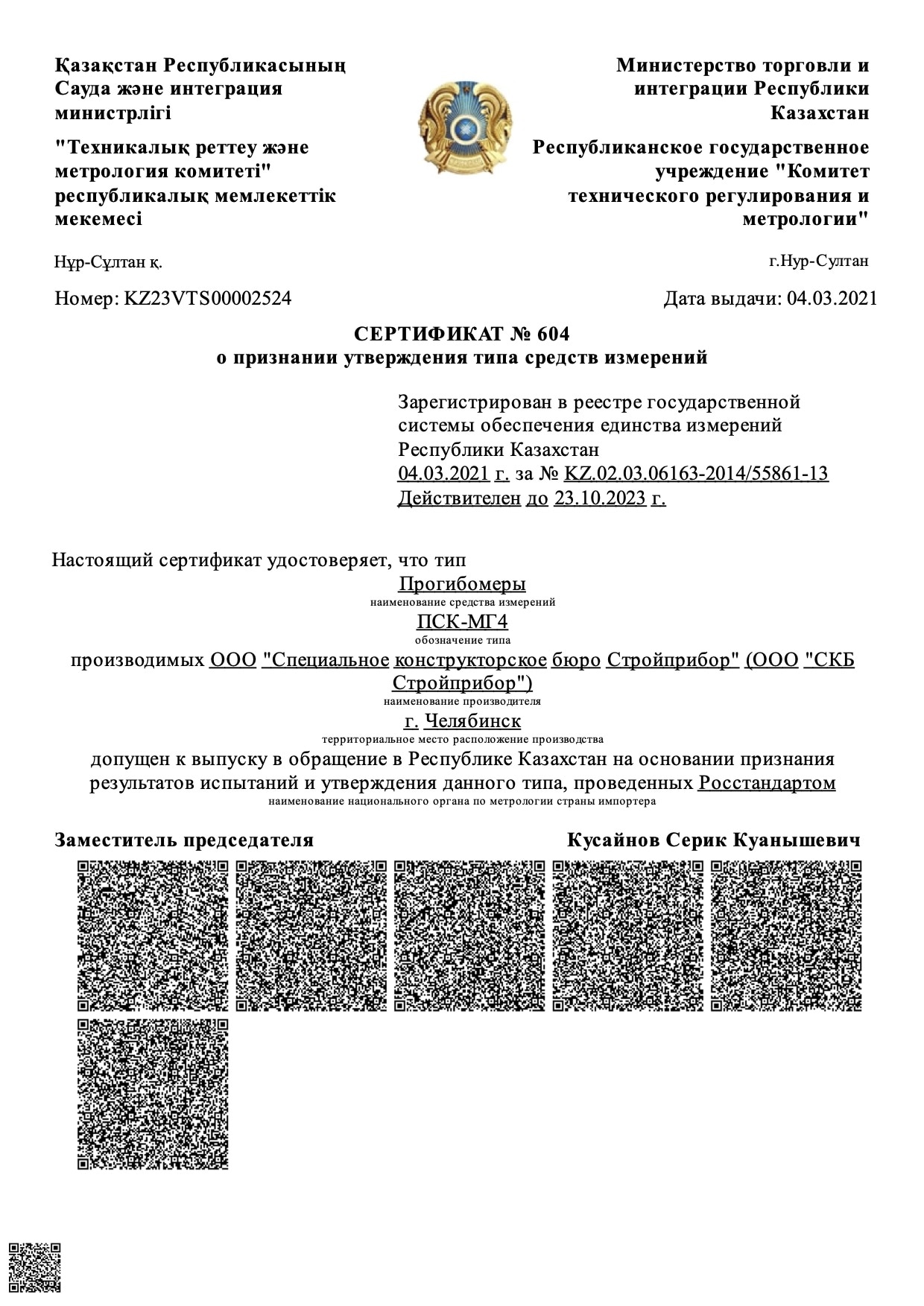

- Сертификат республики Казахстан
Купить прогибомеры ПСК-МГ4 и ПСК-МГ4.01 вы можете по цене, указанной в прайс-листе.
