Электронные динамометры серии ДМ-МГ4 предназначены для измерений статических и медленно изменяющихся сил сжатия и растяжения при поверке прессов, разрывных машин, силоизмерительных приборов в качестве рабочих эталонов 2-го разряда по ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы». Область применения динамометров – калибровочные лаборатории и метрологические службы предприятий, центры стандартизации и метрологии.

Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал. Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется электронным блоком по соединительному кабелю. Приложенная к динамометру сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений. Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.

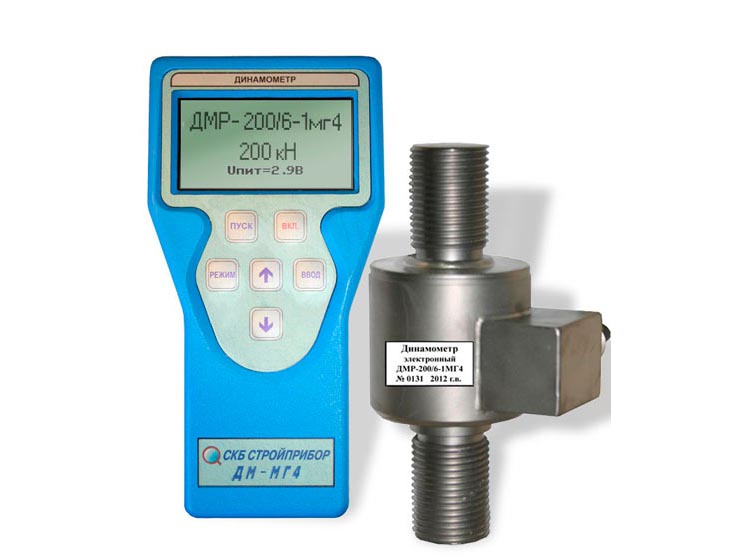

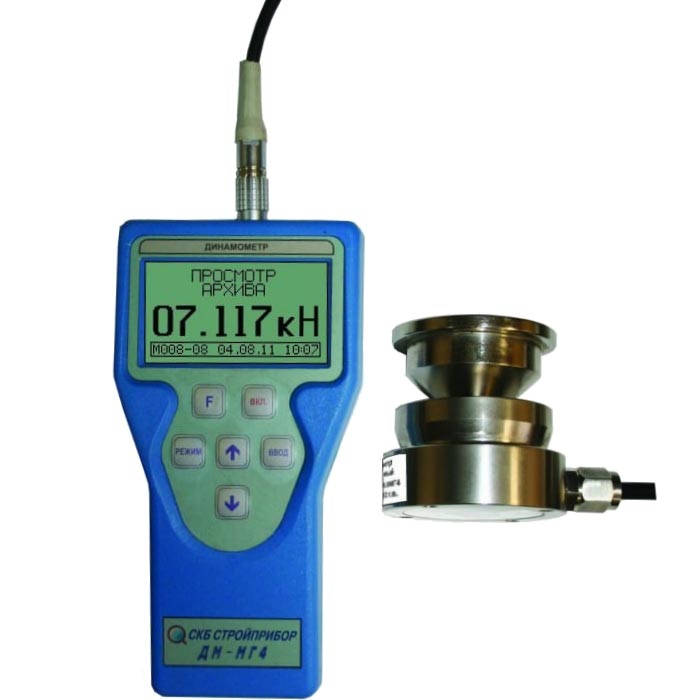

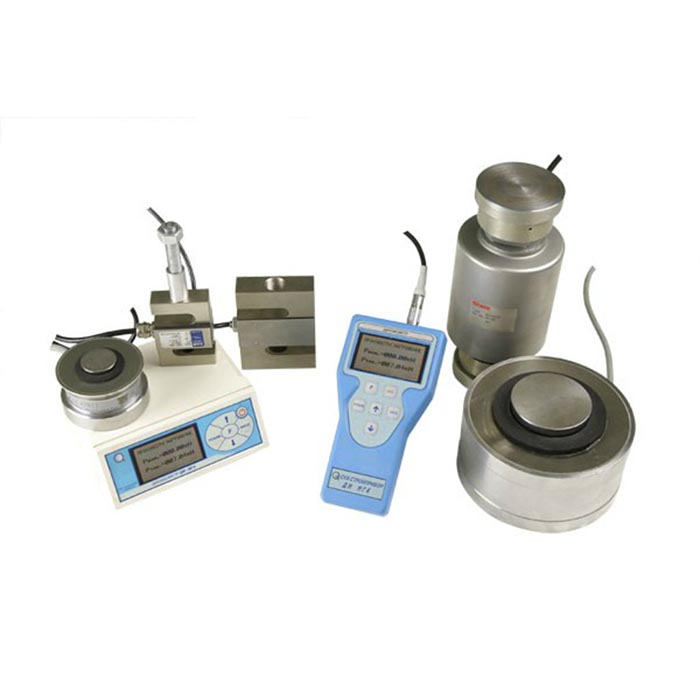

Электронный динамометр ДМ-МГ4 состоит из электронного блока, датчика силы и двух комплектов силовводящих элементов на растяжение и сжатие (узлов встройки), которые являются универсальными для испытательных и разрывных машин, прессов. По спец. заказу возможно изготовление индивидуальных силовводящих элементов. Динамометры выпускаются в нескольких модификациях, которые отличаются видом измеряемой силы, наибольшими пределами измерений, классами точности, габаритными размерами упругих элементов и массой. Динамометры имеют обозначение ДМХ-Н/Т-КМГ4-В, где:

• Х – вид измеряемой силы (Р – растяжение, C – сжатие, У – универсальный);
• Н – наибольший предел измерений (НПИ), кН;
• К – класс точности по ГОСТ Р 55223-2012 (0,5; 1; 2);

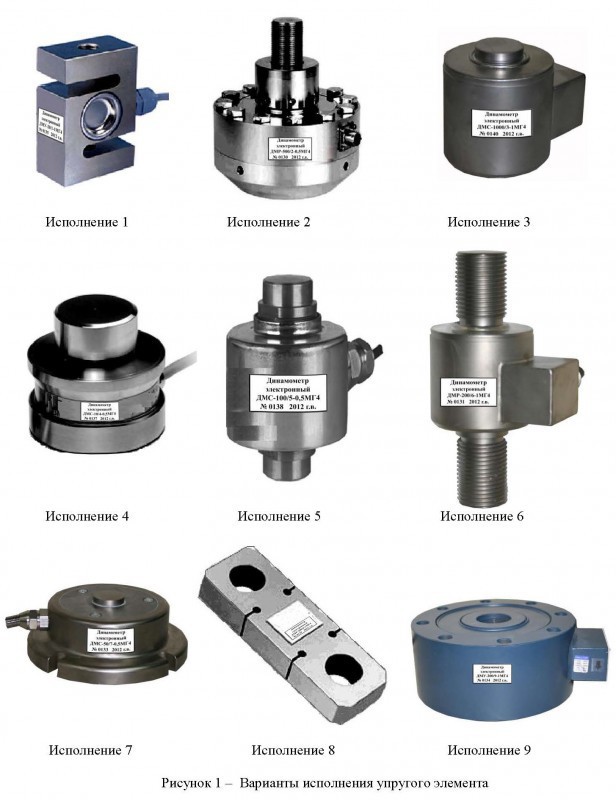

• Т – варианты исполнения упругого элемента (1; 2; 3; 4; 5; 6; 7; 8; 9);
• В – варианты исполнения электронного блока.

Пределы допускаемой относительной погрешности динамометров:

• класса 0,5 - ±0,12%
• класса 1 - ± 0,24%
• класса 2 - ± 0,45%.

Функциональные особенности динамометров:

• цифровой жидкокристаллический дисплей с функцией подсветки;
• возможность индикации абсолютных значений силы как в кН, так и в тс, функция фиксации пикового значения;
• возможность корректировки градуировочной характеристики в отдельных точках диапазона;
• режим передачи данных на ПК через USB порт;
• режим архивирования результатов измерения (100 серий по 20 результатов измерений в серии);
• возможность обновления пользователем сервисных функций через USB порт;
• питание как от сети 220 В (сетевой адаптер), так и автономное (2 элемента типа АА).

Наименьший предел измерений динамометров равен или больше 0,02Н.

Электронный динамометр ДМ-МГ4 внесен в Государственный реестр средств измерений РФ (№ 49913-12). Гарантийный срок эксплуатации динамометра 18 месяцев с даты выпуска.

Технические характеристики электронных динамометров серии ДМ-МГ4

Комплект поставки:

• электронный блок,
• тензометрический датчик силы,
• соединительный кабель,
• зарядное устройство,
• кабель связи с ПК,
• программное обеспечение,
• руководство по эксплуатации,
• паспорт,
• методика поверки,
• укладочный кейс.

Дополнительные материалы:

• Руководство по эксплуатации

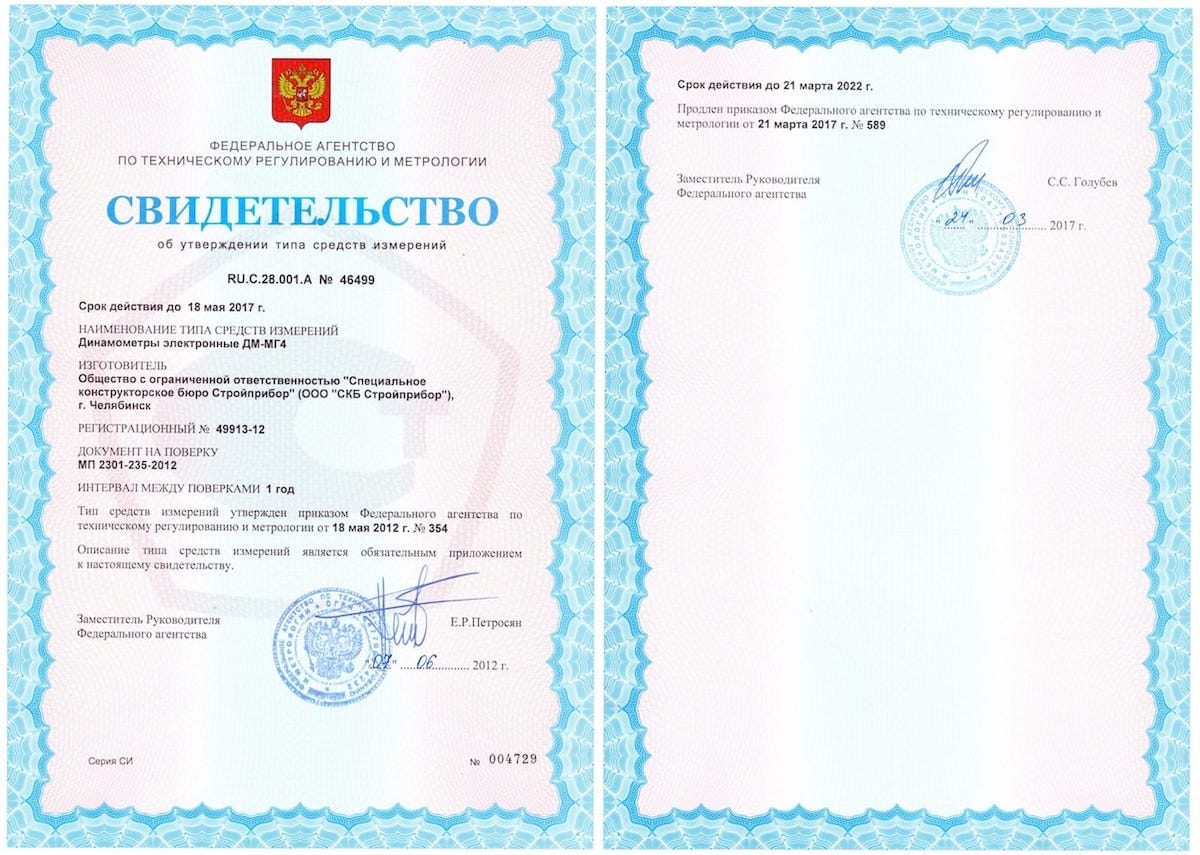

• Свидетельство регистрации средств измерений

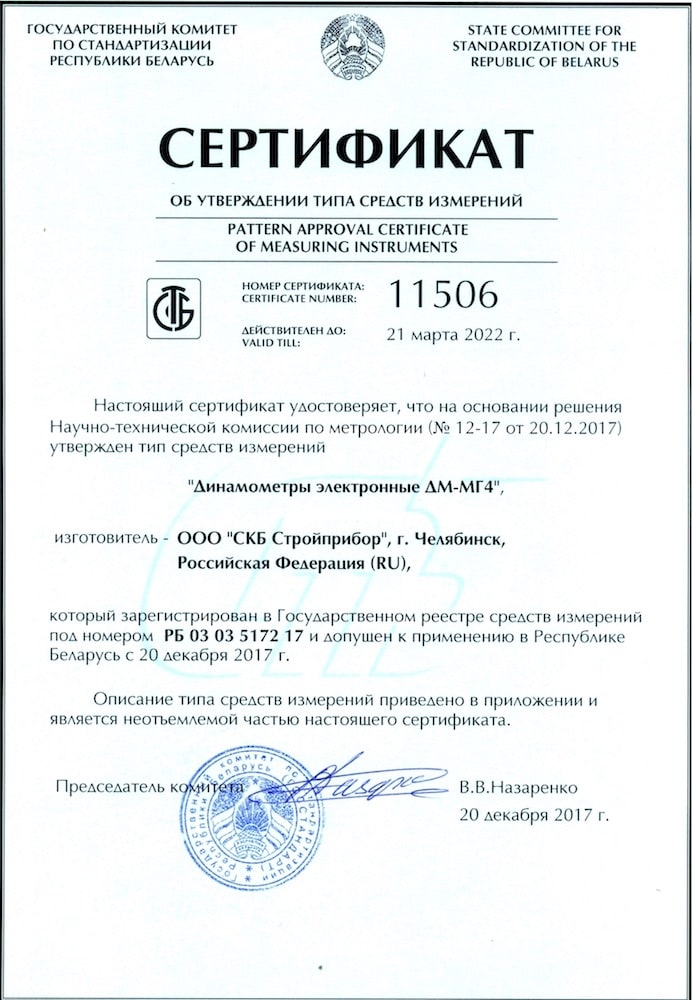

• Сертификат республики Беларусь

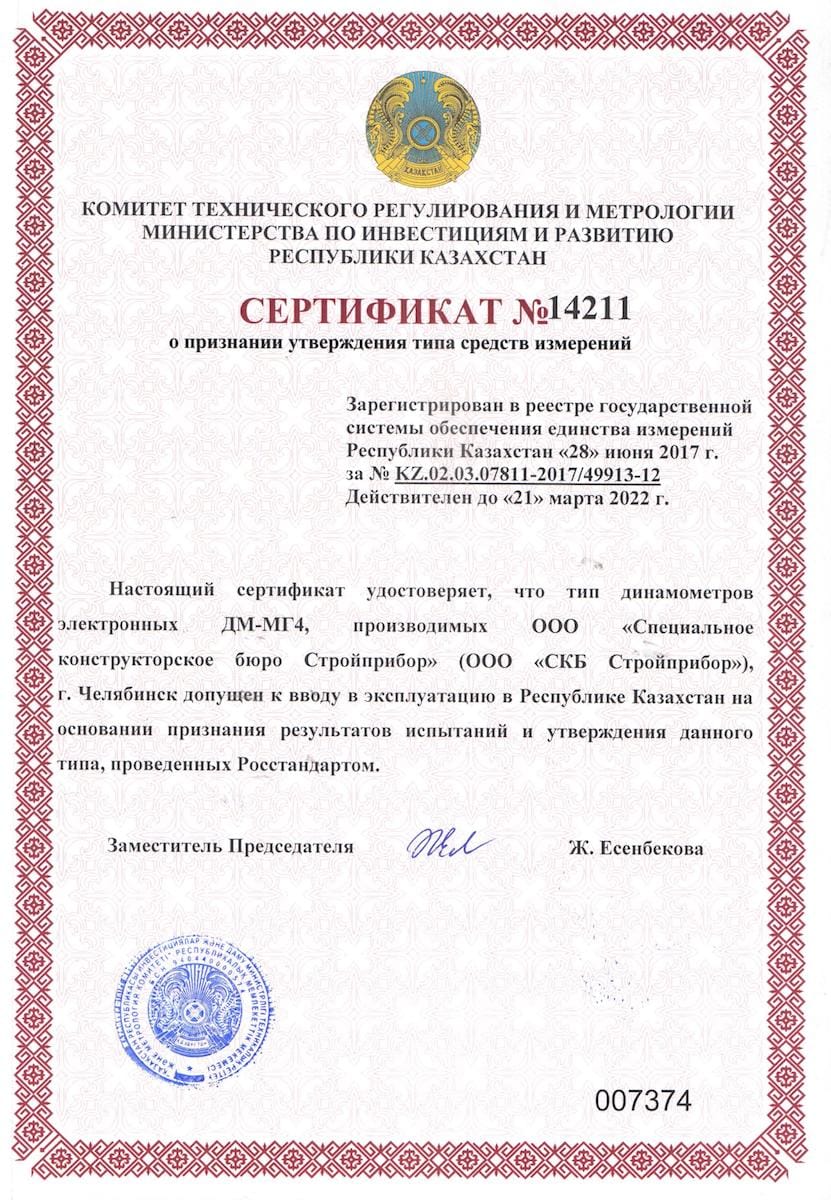

• Сертификат республики Казахстан
• Свидетельство о присвоении Знака качества СИ
