Измеритель степени пучинистости грунта УПГ-МГ4.01/Н Грунт предназначен для измерений температуры и перемещения поверхности образца грунта при его промораживании в заданном температурном режиме. Принцип действия измерителя основан на изменении сопротивления потенциометрического датчика перемещения в зависимости от вертикальной деформации образца грунта при его промораживании. Для измерения температуры образца грунта применяются терморезисторы, электрическое сопротивления которых изменяется в зависимости от их температуры. Сигналы с датчиков температуры и перемещения регистрируются блоком управления, обрабатываются, и результаты измерений в единицах длины и температуры отображаются на дисплее.

Конструктивно измеритель состоит из блока управления, регулятора холодильной камеры (РХ) и термоконтейнеров (от одного до шести), в состав которых входят:

• верхняя термостатированная плита с встроенным датчиком температуры;
• нижняя термостатированная плита с двумя встроенными датчиками температуры;
• датчик перемещения;
• термоизолирующий кожух;
• обойма для образца грунта;
• силовая рама.

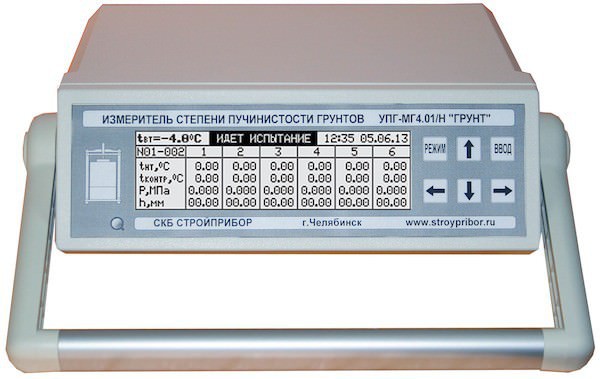

Блок управления выполняет следующие функции: регулирование температуры в холодильной камере; преобразование сигналов с датчиков силы, температуры и перемещения и вывод результатов измерений в единицах силы, температуры и длины на дисплей.

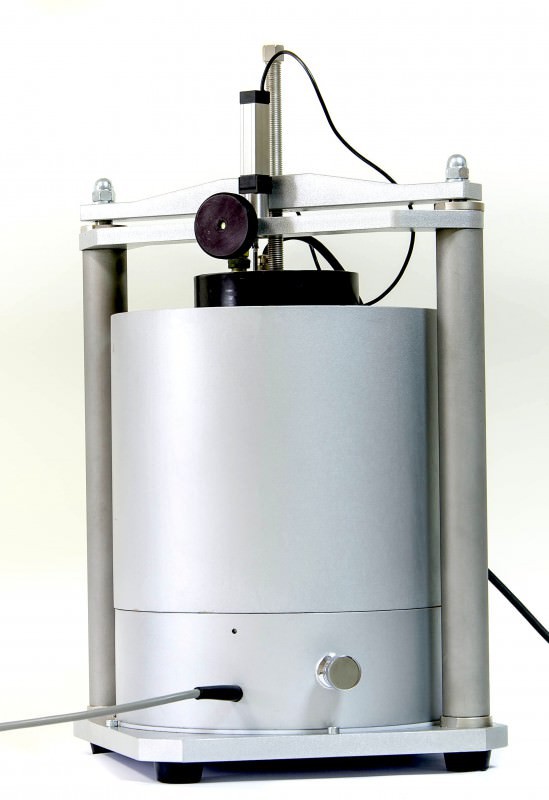

Термоконтейнер состоит из верхней и нижней термостатированных плит, силовой рамы, термоизолирующего кожуха и обоймы для образца грунта, состоящей из пяти колец.

Регулятор холодильной камеры (РХ) обеспечивает включение и отключение компрессора холодильной камеры в зависимости от заданного температурного режима. Холодильная камера подключается к РХ, а вилка РХ подключается к сети переменного тока 220 В. На боковой стенке РХ имеется коаксиальный разъем для подключения РХ к блоку управления.

При испытаниях осуществляется промораживание образцов грунта в термоконтейнерах, помещённых в холодильную камеру, при температуре от -4°С до -9,5°С с поддержанием температуры от +1°С до +2°С на нижней термостатируемой плите. Поддержание постоянной температуры на верхней термоплите осуществляется с помощью регулятора холодильной камеры, а поддержание постоянной температуры на нижней термоплите - с помощью встроенного нагревателя. Температура на верхней и нижней термоплитах задается пользователем. В процессе испытаний обеспечивается автоматическое поддержание температуры верхней и нижней термостатируемых плит с погрешностью 0,2 °С, измерение температуры образца грунта, измерение силы нагружения и вертикальной деформации образца грунта. Прибор имеет режим непрерывной регистрации процесса испытаний всех образцов грунта одновременно, энергонезависимую память и связь с ПК по USB интерфейсу. Прибор УПГ-МГ4.01/Н Грунт по ГОСТ 28622-2012 дополнительно снабжается датчиками промораживания грунта и обеспечивает определения момента замерзания грунта на глубине 100 мм от верхней поверхности образца.

Измеритель степени пучинистости грунта УПГ-МГ4.01/Н Грунт сделан в России и внесен в Госреестр средств измерения РФ (№№67884-17). Гарантийный срок эксплуатации 18 месяцев. Обеспечивается сервисное и метрологическое обслуживание плотномера в течение всего срока эксплуатации. Полный средний срок службы – 10 лет. Сервисные центры находятся в Москве и Челябинске.

Технические характеристики измерителя степени пучинистости грунта приведены в следующей таблице.

Комплект поставки: блок управления, термоконтейнер, регулятор холодильной камеры РХ, кабель для подключения регулятора холодильной камеры, блок вентиляторов для холодильной камеры с сетевым адаптером, кабель связи с ПК, CD с программным обеспечением, руководство по эксплуатации, упаковочная тара. Дополнительно для УПГ-МГ4.01/Н «Грунт» по ГОСТ 28622-2012 - датчики промораживания грунта (от 1 до 6).

Рекомендуемый тип морозильных камер - Frostor выпускаемые ЗАО «Ока-Фрост» г. Солнечногорск, Московской области.

Дополнительная информация:

• Руководство по эксплуатации (инструкция) УПГ-МГ4.01/Н «Грунт» для испытаний по ГОСТ 28622-90;
• Руководство по эксплуатации (инструкция) УПГ-МГ4.01/Н «Грунт» для испытаний по ГОСТ 28622-2012;
• Рекомендации по приготовлению образцов грунта при испытании на степень пучинистости;
• Свидетельство об утверждении типа средств измерений. Российская Федерация.;

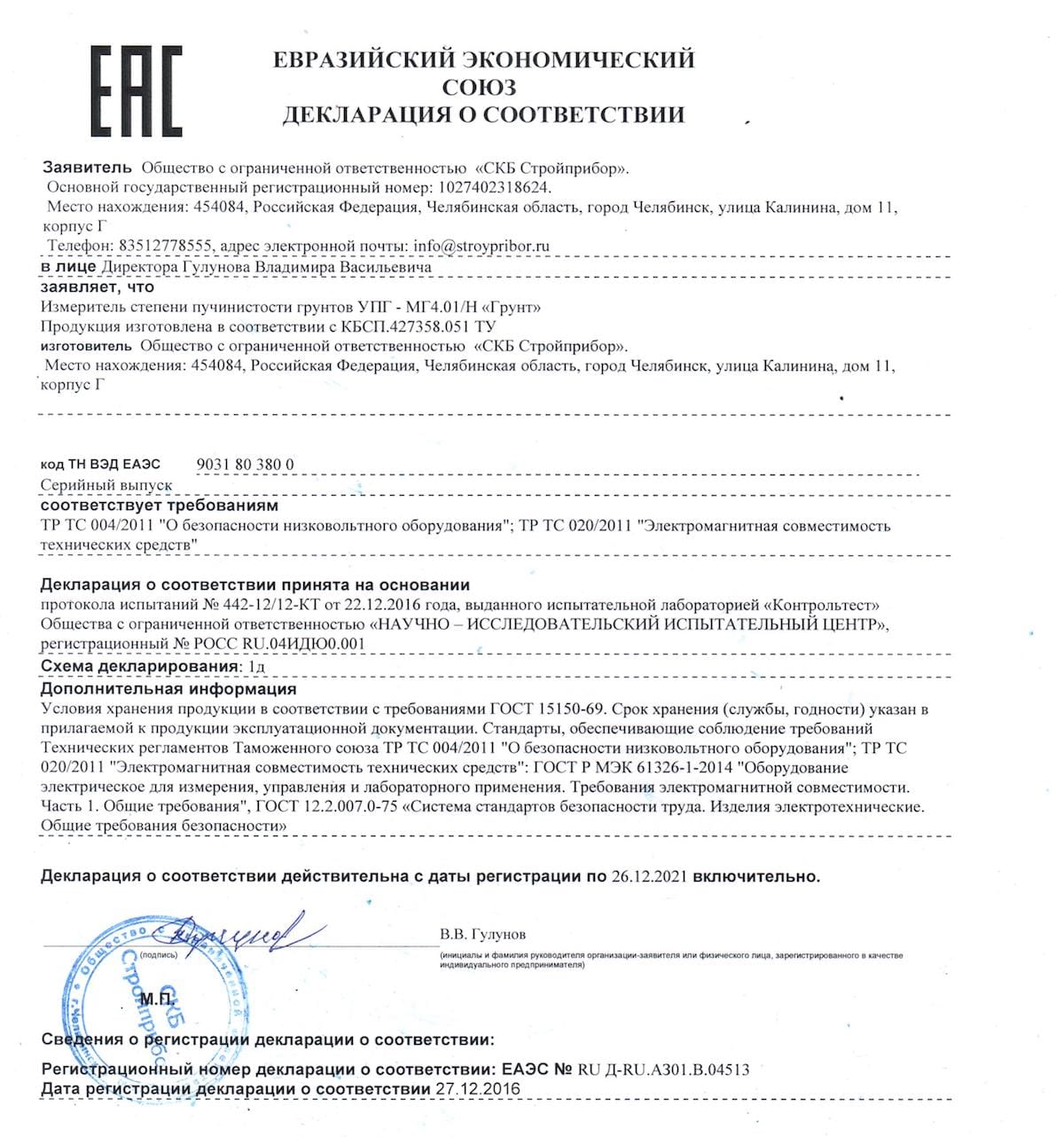

• Декларация о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств"; ТР ТС 004/2011 "О безопасности низковольтного оборудования";
