Локаторы арматуры
Локатор арматуры Profoscope
 |
Локатор (детектор) арматуры Profoscope швейцарской компании Proceq это универсальный прибор для поиска арматурных стержней, определения их диаметра и глубины залегания в изделиях из железобетона. Локатор арматуры Профоскоп имеет уникальную технику визуализации арматурных стержней, это дает возможность фактически видеть арматуру под слоем бетона на глубине до 180 мм. Положение стержня под прибором отображается на экране в режиме реального времени (см. видеоролик). |

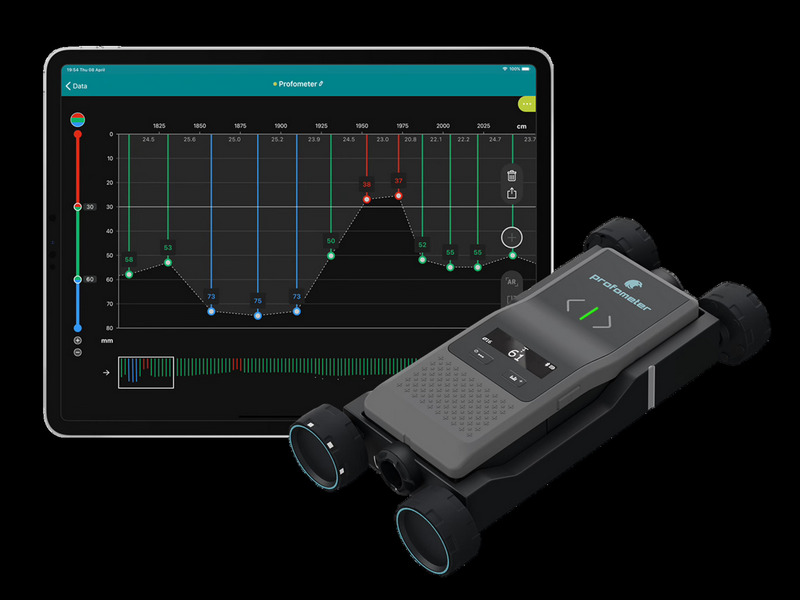

Локатор арматуры Profometer PM-600
Локатор (детектор) арматуры Profometer PM-600 швейцарской компании Proceq это шестое поколение приборов данной серии, пришедшее на смену Profometer 5+. Profometer PM-600 используется для неразрушающего контроля толщины защитного слоя бетона, поиска арматурных стержней и измерения их диаметра. Детектор Profometer PM-600 может применяться в случаях, когда необходимо рассчитать прочность железобетонных конструкций, вычислить положение арматуры при сверлении, а также для приемо-сдаточных проверок и обеспечения качества в серийном производстве сборных бетонных элементов.
При поиске арматурных стержней Profometer PM-6 работает по принципу электромагнитной индукции. Магнитное поле создается датчиком с системой катушек заряжающихся импульсными токами. На поверхности электропроводящего материала в магнитных полях образуются вихревые токи, которые индуцируют магнитное поле в противоположном направлении. Разница между наведенным и полученным магнитным полем используется прибором для получения результатов. Этот метод не подвержен влиянию таких непроводящих материалов как бетон, древесина, пластмасса, кирпич и т. п. Однако любые токопроводящие материалы в магнитном поле окажут влияние на измерение.
Proceq GPR Live – универсальный прибор для контроля толщины и качества бетона с возможностью поиска и отображения геометрии арматурных стержней. В основе нового прибора Proceq GPR Live – уникальная технология георадиолокации с непрерывным излучением и ступенчатым переключением частот, обеспечивающая работу в очень широком диапазоне толщин (до 70 см). Прибор разработан и создан в Швейцарии, срок гарантии – 2 года.
Если ранее для контроля объектов разной толщины приходилось подбирать прибор с антенной решеткой нужной частоты, то теперь диапазон 0,9 - 3,5 Гц охватывается одним датчиком. При смене объектов контроля больше не нужно подключать другой датчик, это выгодно отличает Proceq GPR Live от традиционных решений в области контроля бетона, которые имеют меньший охват толщин и существенные ограничения по размеру обнаруживаемых дефектов.

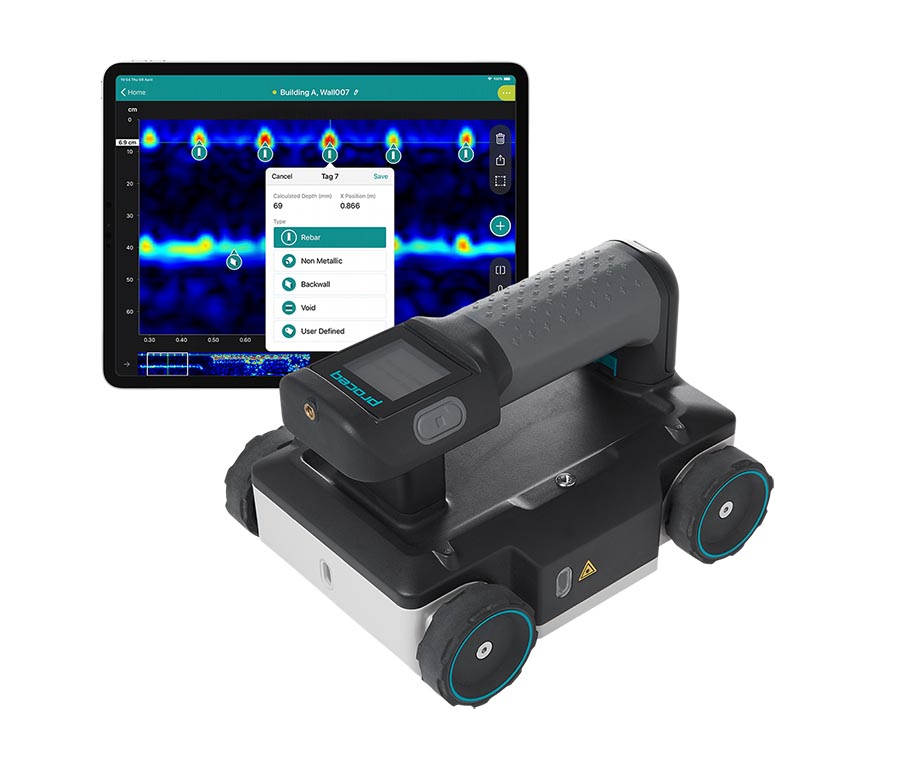

Портативный георадар Proceq GP8800 предназначен для визуализации внутренней структуры бетона и дорожного полотна, обнаружения и идентификации подповерхностных объектов и дефектов. Для этого в приборе используется технология непрерывного излучения со ступенчато-изменяемой частотой (SFCW), что даёт возможность видеть мелкие объекты одновременно с высокой детализацией и на большой глубине. В сочетании с iPad от Apple и веб-инструментом Proceq Live, прибор позволяет анализировать данные в реальном времени и мгновенно делиться результатами с коллегами. Всё это, вместе взятое, даёт возможность проводить исследования дорожного покрытия и мостовых настилов, определять местоположения арматуры и проводов под напряжением перед сверлением, резкой и отбором керна, а также проводить поиск объектов коммунального хозяйства. Прибор разработан и создан в Швейцарии, срок гарантии – 2 года.

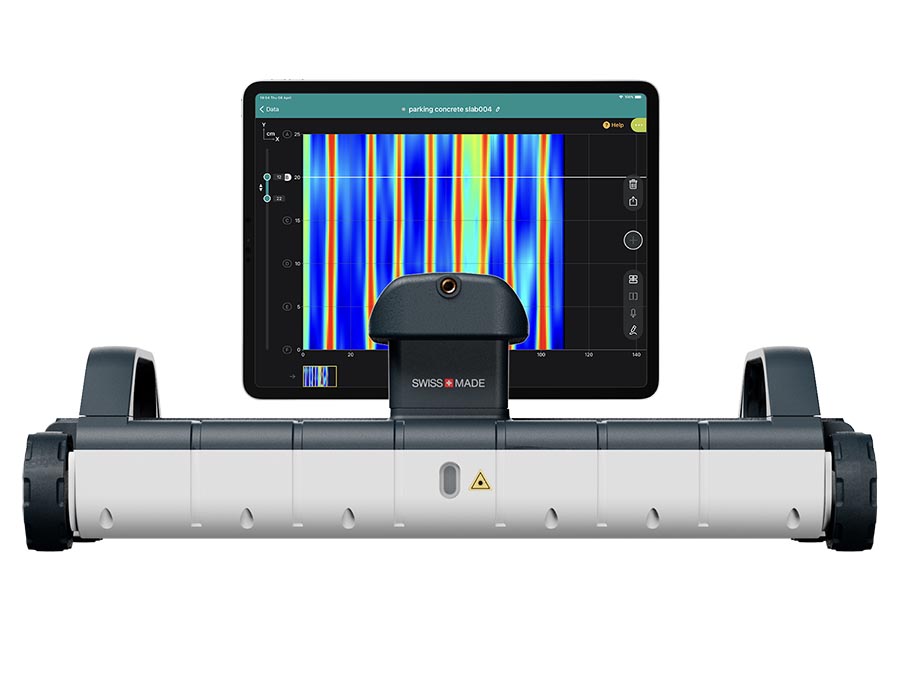

Высокопроизводительный георадар Proceq GP8800 предназначен для быстрого сканирования и визуализации бетонных конструкций на большой площади и быстрого определения местоположения объектов в бетонных конструкциях. Для этого в приборе используется технология непрерывного излучения со ступенчато-изменяемой частотой (SFCW), что даёт возможность видеть мелкие объекты одновременно с высокой детализацией и на большой глубине. Высокая эффективность работы обеспечивается одновременной работой 6 антенн и, тем самым, увеличенной до 25 см ширины сканирования. Прибор разработан и создан в Швейцарии, срок гарантии – 2 года.

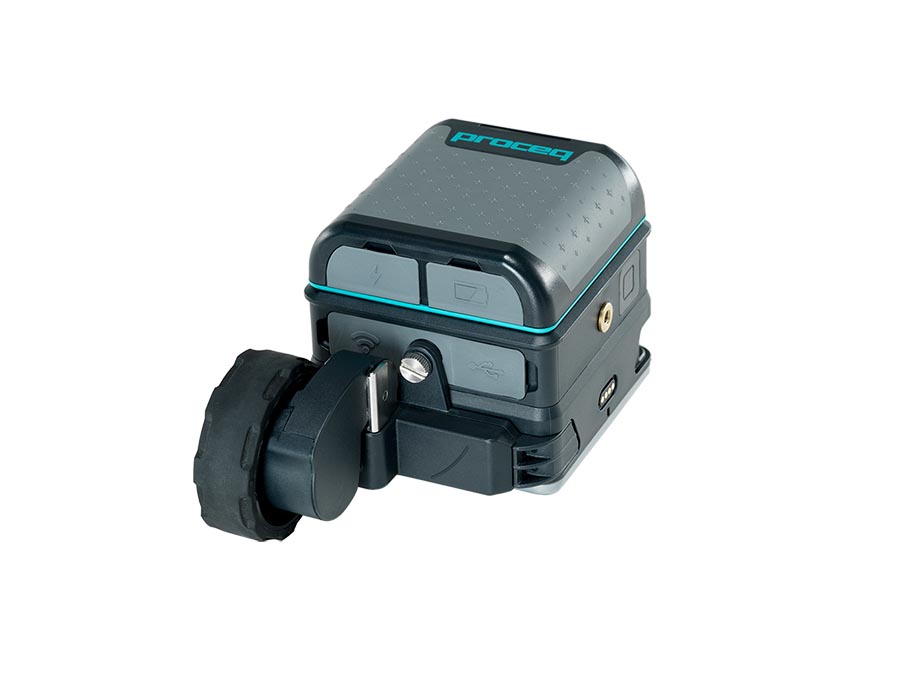

Ультрапортативный георадар Proceq GP8800 предназначен для визуализации внутренней структуры бетона, обнаружения и идентификации небольших подповерхностных объектов и дефектов. Для этого в приборе используется технология непрерывного излучения со ступенчато-изменяемой частотой (SFCW), что даёт возможность видеть мелкие объекты одновременно с высокой детализацией и на большой глубине. Обладая при этом очень малыми размерами и весом, георадар GP8800 позволяет находить арматурные стержни и пучковую арматуру, проводя осмотр на искривленных поверхностях и в труднодоступных местах: на стыках стен, на краях плит и даже под трубами. Прибор разработан и создан в Швейцарии, срок гарантии – 2 года.

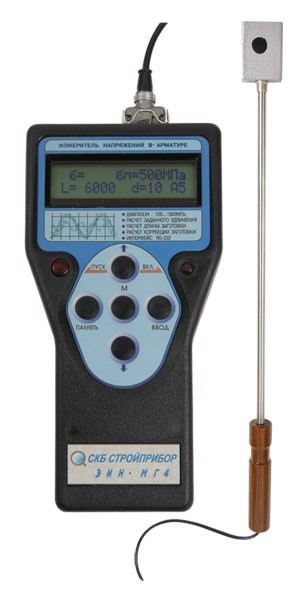

Измеритель напряжений ЭИН-МГ4 предназначен для контроля предварительных напряжений в стержневой, проволочной и канатной арматуре железобетонных конструкций частотным методом по ГОСТ 22362. Прибор ЭИН-МГ4 обеспечивает контроль напряжений в арматуре диаметром от 5 до 32 мм, длиной от 3 до 18 м в диапазоне напряжений от 100 до 1800 МПа.
В отличие от многих аналогов измеритель ЭИН-МГ4 имеет функции автоматического выполнения расчетов заданного удлинения арматуры, длины арматурной заготовки и корректировки расстояния между анкерными головками (временными анкерами). В процессе измерений прибор производит несколько замеров частоты колебаний арматуры сравнивая их между собой, затем отбирает достоверное значение и через программный алгоритм преобразует его в механическое напряжение.
Измеритель защитного слоя бетона NOVОTEST Арматуроскоп предназначен для измерений толщины защитного слоя бетона, т.е. расстояния по нормали от поверхности бетона до образующей арматурного стержня, и определения расположения - проекции арматуры на поверхность бетона. NOVOTEST Арматуроскоп используется при обследовании зданий, при контроле качества объектов на предприятиях и стройках. Устройство способно измерять защитный слой бетона с помощью магнитного метода в соответствии с ГОСТ 22904-93.
Назначение NOVOTEST Арматуроскоп:
