Ультразвуковой дефектоскоп УСД-60

Дефектоскоп УСД-60 Современный ультразвуковой дефектоскоп УСД-60 имеет широкий набор функций включающий в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, датчик пути для построения координатной развертки (в специальных версиях), режим огибающей, память результатов, высокоскоростной интерфейс с ПК.

Ультразвуковой дефектоскоп для контроля сварных соединений УСД-60 позволяет проводить высокоточную дефектоскопию и толщинометрию изделий, выводя сигнал в виде А, В и C-скана (опционально), а так же обладает набором функций по документированию результатов контроля. Универсальная архитектура прибора позволяет производить на его базе механизированные и роботизированные комплексы контроля (до 32-х каналов), проводить ручной, автоматизированный контактный и иммерсионный УЗК.

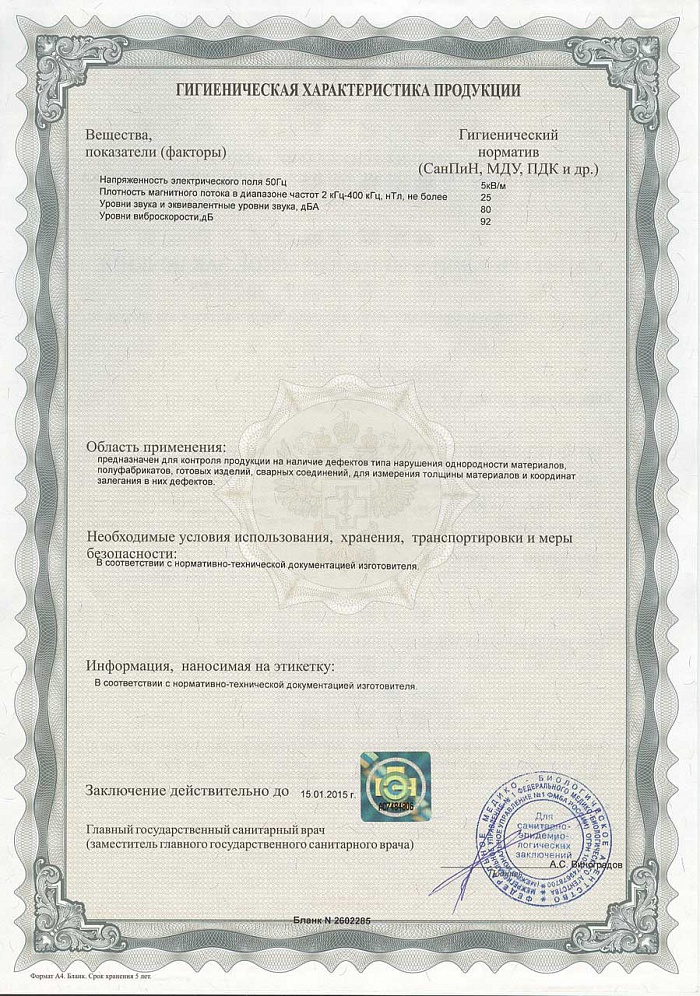

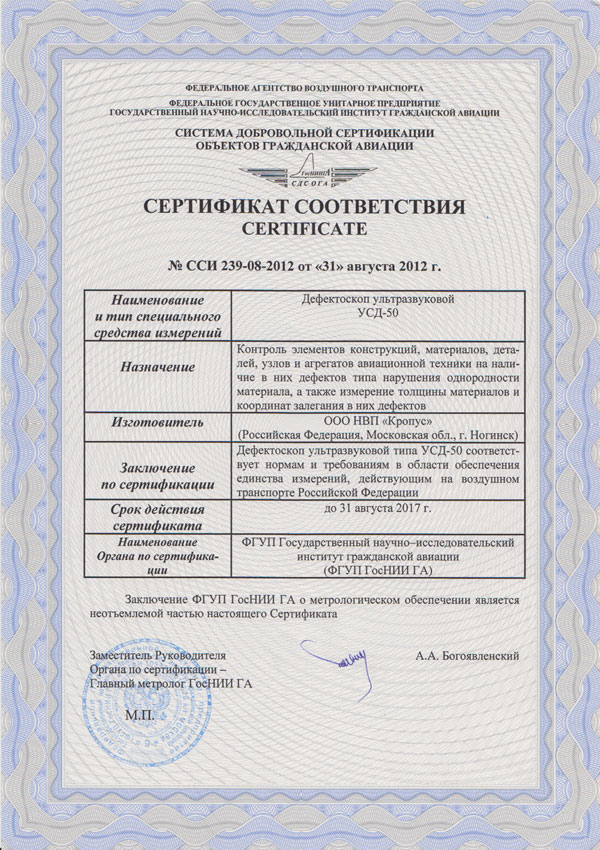

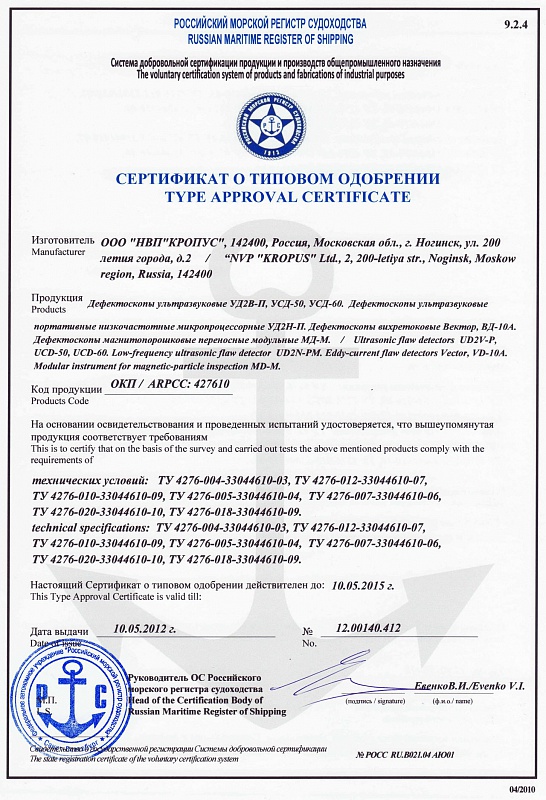

Дефектоскоп УСД-60 зарегистрирован в Государственном реестре средств измерений РФ и имеет положительные отзывы российский специалистов НК. Прибор так же имеет свидетельства стран СНГ, и ведомственные допуски на работы по контролю в атомной отрасли, объектов ГАЗПРОМ, морского и авиатранспорта. Надежность прибора подтверждается 3х летней гарантией. Особенности УЗ дефектоскопа УСД-60 приведены в таблице.

УСД-60 отображения и функции экранаФункция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке УСД-60 отображения и функции экранаФункция АРК/АРД по 32-м точкам с возможностью автоматической оценки размеров не только в пределах экрана,но и во всем диапазоне усиления
УСД-60 отображения и функции экранаОтображения ультразвуковых сигналов в недектированном виде УСД-60 отображения и функции экранаБ-скан для более удобной визуализации процесса ультразвукового контроля
УСД-60 отображения и функции экранаРежим огибающей для надежной фиксации максимума сигнала УСД-60 отображения и функции экранаСохранение и вызов настроек из памяти прибора

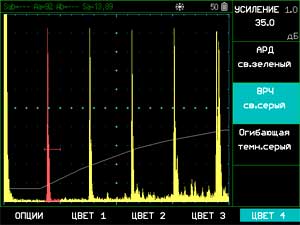

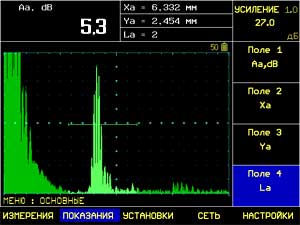

УСД-60 отображения и функции экранаОдновременное отображении амплитуды сигнала, координат дефекта и номера луча УСД-60 отображения и функции экранаФункция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете
УСД-60 отображения и функции экранаВысокая разрешающая способность. Измерение времени по "переходу через ноль", значительно увеличивающее точность измерения при УЗ контроле УСД-60 отображения и функции экранаВыделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.

Технические характеристики заявленные производителем дефектоскопа УСД-60 и других моделей серии УСД, приведены в таблице

  УСД-50 УСД-50 IPS УСД-60
Фото прибора Дефектоскоп УСД-50 Дефектоскоп УСД-50 IPS Дефектоскоп УСД-60
Развертка мин.: 0 - 4мкс, макс.: 0 - 1000 мкс, регулируемая с шагом 1 мкс мин.: 0 - 2,5мкс, макс.: 0 - 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс мин.: 0 - 2,67мкс макс.: 0 - 1000 мкс, с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка от -0,5 мкс до 996 мкс, с шагом от 0,02 мкс от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс от -4 мкс до 1000мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Максимальная длина контролируемого материала до 3000 мм (эхо-режим) до 6000 мм (эхо-режим) до 6000 мм (эхо-режим)
Диапазон скоростей 1000 - 9999 м/с 1000 - 10 000 м/с, с шагом 1, 10 и 100 м/с 1000 - 9999 м/с
Задержка в призме 0 - 100 мкс, с шагом 0,01 мкс 0 - 100 мкс, с шагом 0.01, 0.1, 1 мкс 0 - 100 мкс с шагом 0,01 / 0,1/ 1 и 10мкс
Демпфирование 25 ом / 50 ом / 1000 Ом 25 ом / 50 ом / 1000 Ом 25 ом / 50 ом / 1000 Ом
Входной импенданс 50 ом / 600 ом 50 ом / 600 ом 50 ом / 600 ом
Зондирующий импульс радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10), с изменяемой длительность от 50 до 500 нс, с шагом 16 нс радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов
Частота повторений ЗИ до 800Гц (в зависимости от установленных параметров)/ 40 Гц от 20 до 2000Гц с шагом 10, 100 и 1000 Гц регулируемая от 20 до 2000Гц с шагом 1/ 5/ 10 или 100Гц
Усилитель широкополосный 0.4-15 МГц (-6 дБ) широкополосный 0.4-20 МГц (-6 дБ) широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления 110 дБ, с шагом 0.5, 1, 2 или 6 дБ 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ 100 дБ, с шагом 0.5, 1, 2 или 6 дБ
Дополнительная клавиша +dB программируемая 0-40дБ, с шагом 0,5дБ программируемая -
Временная регулировка чувствительности (ВРЧ) диапазон до 90 дБ, 12 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей диапазон до 90 дБ, 12 дб/мкс, с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая амплитуда-расстояние (АРК) построение по 10 точкам, регулируемая по высоте, две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ) построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой функция АРК/АРД по 32-м точкам с возможностью автоматической оценки размеров
Функция АРД - построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми функция АРК/АРД по 32-м точкам с возможностью автоматической оценки размеров
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан (опционально)
Отсечка компенсированная, 0 - 90% высоты экрана компенсированная, 0 - 90% высоты экрана компенсированная, 0 - 90% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
Автоматическая сигнализация дефектов (АСД) световая для каждой зоны отдельно и звуковая световая для каждой зоны отдельно и звуковая световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0" от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние
Дисплей Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал 480 x 300 точек в стандартном режиме, 640х480 в полноэкранном режиме 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме 480 x 300 точек в стандартном режиме
Память 100 настроек с А-сигналом 500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс USB USB Ethernet
Разъемы УЗ ПЭП 2 Lemo00 2 Lemo00 2 СР50 (BNC)
Аккумулятор Li-ion 8 А/ч Li-ion 10.8В, 5000 mА/ч Li-ion 8 А/ч
Время работы 8-10 часов работы от встроенного аккумулятора 10 часов работы от встроенного аккумулятора 6-8 часов от аккумулятора
Внешнее питание блок питания 220В AC блок питания 220В AC блок питания от сети 220 В, 50Гц AC
Напряжение питания 15В / 2,5А DC 15В / 2,5А DC 18V/3,5A DC
Диапазон рабочих температур от -30 C до +55 C от -30 C до +55 C от -30 C до +55 C
Класс защиты - IP65 -
Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм 200 мм x 225 мм x 80 мм 210 мм x 340 мм x 60 мм
210 мм х 340 мм х 75 мм (с аккумуляторным отсеком)
Масса 1,38 кг с аккумуляторами 1,5 кг с аккумуляторами 4 кг с аккумуляторами

Комплект поставки дефектоскопа УСД60S

По дополнительному заказу в комплект поставки дефектоскопа УСД-60 могут включаться дополнительные пьезопреобразователи, стандартные образцы для УЗ контроля и т.п. Гарантийный срок эксплуатации дефектоскопа составляет 36 месяцев со дня ввода. Гарантия не распространяется на естественный износ рабочих частей (кабели, датчики, аккумуляторы и пр.) в процессе эксплуатации.

Дополнительная информация

Купить ультразвуковой дефектоскоп УСД-60 можно по цене указанной в прайс-листе. Цена УСД-60 указана с учетом НДС.
Смотрите так же - разделы Ультразвуковые дефектоскопы, Стандартные образцы СО, Стандартные образцы предприятия СОП, Ультразвуковые толщиномеры, Толщиномеры покрытий, Образцы для аттестации по УЗК.




Ультразвуковой дефектоскоп УСД-60 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
