Ультразвуковой дефектоскоп УСД-50 IPS
 |
Ультразвуковой дефектоскоп УСД-50 IPS в специальном ударопрочном корпусе с классом защиты IP65 - представляет собой синтез современной электронной архитектуры и новейших программных подходов к обработке сигнала. Помимо традиционных функций, дефектоскоп УСД-50 IPS имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка. Дефектоскоп УСД-50 IPS сделан в России и адаптирован к суровым условиям эксплуатации (-30C° +55 C°). Надежность прибора подтверждается 3х летней гарантией производителя. |  |
УСД-50 IPS имеет широкий набор функций включающий в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, память результатов, высокоскоростной интерфейс с ПК. Прибор позволяет с высокой точностью измерять толщину изделий, выводить сигнал в виде А и B-сканов, а так же обладает набором функций по документированию результатов контроля. Для создания контакта преобразователя с объектом контроля необходимо использование специального геля. Морозостойкий цветной экран с матрицей 640х480 и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Дефектоскопы серии УСД-50 имеют положительные отзывы российский специалистов НК (источник - опрос на форуме defectoscopist.ru) и зарегистрированы в Государственном реестре средств измерений РФ под №34900-07 (ТУ 4276-012-33044610-12). Прибор так же имеет свидетельства стран СНГ, и ведомственные допуски на работы по контролю в атомной отрасли, объектов ГАЗПРОМ, морского и авиатранспорта. Особенности УЗ дефектоскопа УСД-50 IPS приведены в таблице

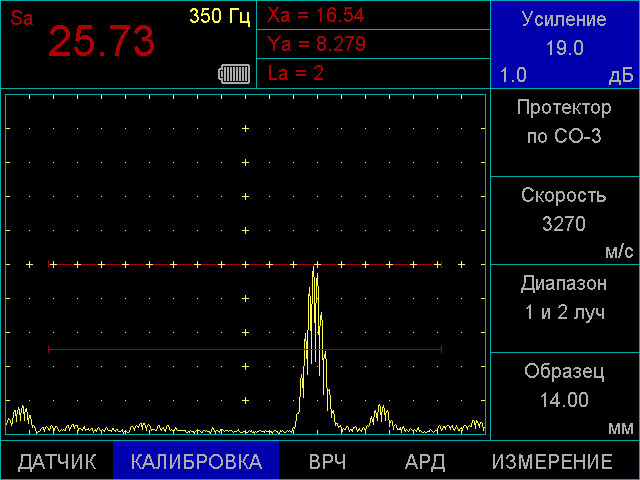

 Одновременное отображении амплитуды сигнала, координат дефекта и номера луча |

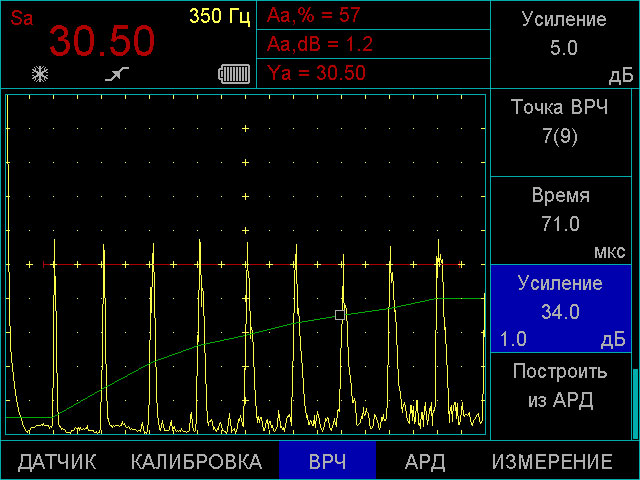

 Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле. |

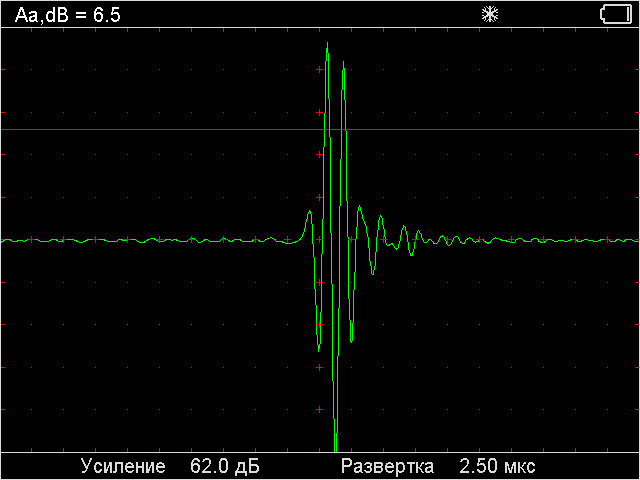

 Отображения ультразвуковых сигналов в недектированном виде |

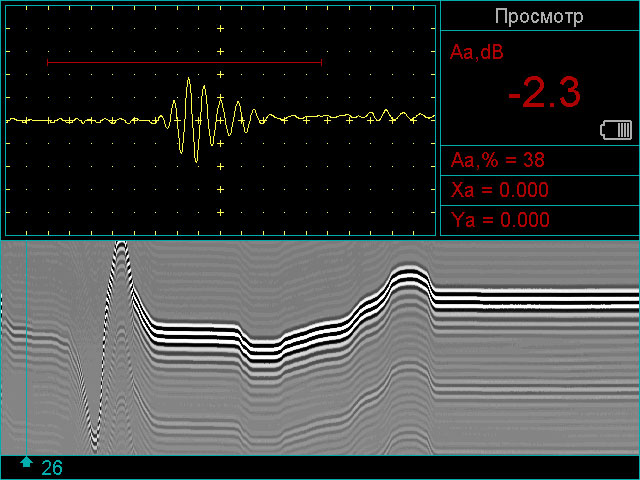

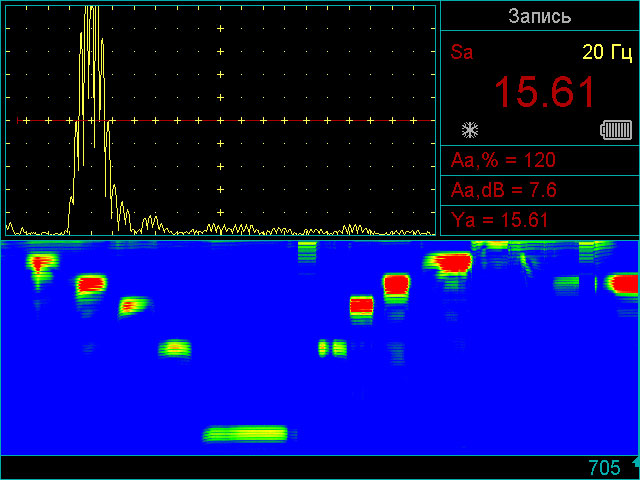

 Б-скан для более удобной визуализации процесса ультразвукового контроля |

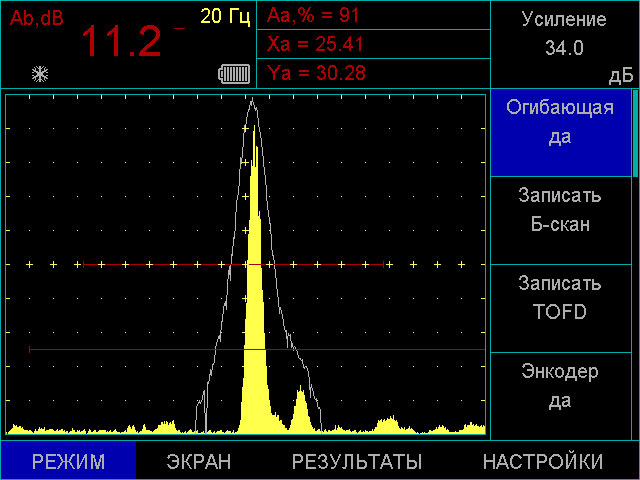

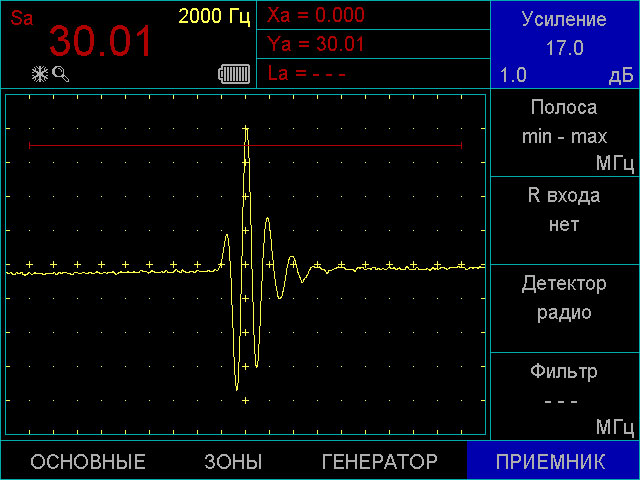

 Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла. |
 Сохранение и вызов настроек из памяти прибора |

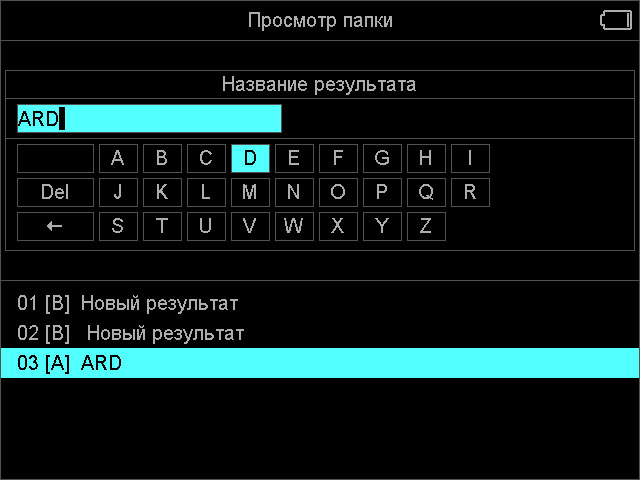

 Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа |
 Полноэкранный режим работы УЗ дефектоскопа УСД-50 - 640х480 точек |
 TOFD режим |

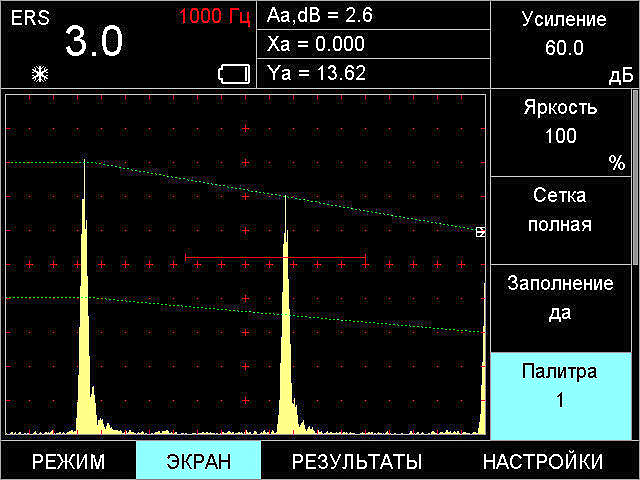

 Поддержка АРД-диаграмм |
Технические характеристики заявленные производителем дефектоскопа УСД-50 IPS и других моделей серии УСД, приведены в таблице
| УСД-50 | УСД-50 IPS | УСД-60 | |
| Фото прибора |  |
|
 |
| Развертка | мин.: 0 - 4мкс, макс.: 0 - 1000 мкс, регулируемая с шагом 1 мкс | мин.: 0 - 2,5мкс, макс.: 0 - 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс | мин.: 0 - 2,67мкс макс.: 0 - 1000 мкс, с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
| Задержка | от -0,5 мкс до 996 мкс, с шагом от 0,02 мкс | от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс | от -4 мкс до 1000мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
| Максимальная длина контролируемого материала | до 3000 мм (эхо-режим) | до 6000 мм (эхо-режим) | до 6000 мм (эхо-режим) |
| Диапазон скоростей | 1000 - 9999 м/с | 1000 - 10 000 м/с, с шагом 1, 10 и 100 м/с | 1000 - 9999 м/с |
| Задержка в призме | 0 - 100 мкс, с шагом 0,01 мкс | 0 - 100 мкс, с шагом 0.01, 0.1, 1 мкс | 0 - 100 мкс с шагом 0,01 / 0,1/ 1 и 10мкс |
| Демпфирование | 25 ом / 50 ом / 1000 Ом | 25 ом / 50 ом / 1000 Ом | 25 ом / 50 ом / 1000 Ом |
| Входной импенданс | 50 ом / 600 ом | 50 ом / 600 ом | 50 ом / 600 ом |
| Зондирующий импульс | радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10), с изменяемой длительность от 50 до 500 нс, с шагом 16 нс | радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса | радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс |
| Демпфер зондирующего импульса | регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов | регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс | регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов |
| Частота повторений ЗИ | до 800Гц (в зависимости от установленных параметров)/ 40 Гц | от 20 до 2000Гц с шагом 10, 100 и 1000 Гц | регулируемая от 20 до 2000Гц с шагом 1/ 5/ 10 или 100Гц |
| Усилитель | широкополосный 0.4-15 МГц (-6 дБ) | широкополосный 0.4-20 МГц (-6 дБ) | широкополосный 0.4-20 МГц (-6 дБ) |
| Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ | 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ | 100 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Дополнительная клавиша +dB | программируемая 0-40дБ, с шагом 0,5дБ | программируемая | - |
| Временная регулировка чувствительности (ВРЧ) | диапазон до 90 дБ, 12 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей | диапазон до 90 дБ, 12 дб/мкс, с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей | диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая амплитуда-расстояние (АРК) | построение по 10 точкам, регулируемая по высоте, две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ) | построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой | функция АРК/АРД по 32-м точкам с возможностью автоматической оценки размеров |
| Функция АРД | - | построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми | функция АРК/АРД по 32-м точкам с возможностью автоматической оценки размеров |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан (опционально) |
| Отсечка | компенсированная, 0 - 90% высоты экрана | компенсированная, 0 - 90% высоты экрана | компенсированная, 0 - 90% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. | три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле |
| Автоматическая сигнализация дефектов (АСД) | световая для каждой зоны отдельно и звуковая | световая для каждой зоны отдельно и звуковая | световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0" | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Дисплей | Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете | Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете | Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свете |
| А-сигнал | 480 x 300 точек в стандартном режиме, 640х480 в полноэкранном режиме | 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме | 480 x 300 точек в стандартном режиме |
| Память | 100 настроек с А-сигналом 500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) | 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) | 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | USB | USB | Ethernet |
| Разъемы УЗ ПЭП | 2 Lemo00 | 2 Lemo00 | 2 СР50 (BNC) |
| Аккумулятор | Li-ion 8 А/ч | Li-ion 10.8В, 5000 mА/ч | Li-ion 8 А/ч |
| Время работы | 8-10 часов работы от встроенного аккумулятора | 10 часов работы от встроенного аккумулятора | 6-8 часов от аккумулятора |
| Внешнее питание | блок питания 220В AC | блок питания 220В AC | блок питания от сети 220 В, 50Гц AC |
| Напряжение питания | 15В / 2,5А DC | 15В / 2,5А DC | 18V/3,5A DC |
| Диапазон рабочих температур | от -30 C до +55 C | от -30 C до +55 C | от -30 C до +55 C |
| Класс защиты | - | IP65 | - |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм | 200 мм x 225 мм x 80 мм | 210 мм x 340 мм x 60 мм 210 мм х 340 мм х 75 мм (с аккумуляторным отсеком) |
| Масса | 1,38 кг с аккумуляторами | 1,5 кг с аккумуляторами | 4 кг с аккумуляторами |
Комплект поставки дефектоскопа УСД50 IPS
- электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором
- блок питания сетевой 15В / 220В
- защитный чехол с блендой и креплением на корпусе оператора
- кабель Lemo00-Lemo00 1,5м (2шт)
- преобразователь ультразвуковой П111-2,5-К12
- преобразователь ультразвуковой П111-5-К6
- преобразователь ультразвуковой П121-2,5-40
- преобразователь утразвуковой П121-5-65
- кабель USB для связи с ПК
- программное обеспечение на CD-диске
- комплект документации (руководство пользователя, паспорт с методикой поверки, свидетельство о поверке)
- кейс для переноски
По дополнительному заказу потребителей, в комплект поставки дефектоскопа УСД50 IPS могут включаться дополнительные пьезопреобразователи, стандартные образцы для УЗ контроля и т.п. Гарантийный срок эксплуатации дефектоскопа составляет 36 месяцев со дня ввода. Гарантия не распространяется на естественный износ рабочих частей (кабели, датчики, аккумуляторы и пр.) в процессе эксплуатации.
