Осциллограф-мультиметр VA-OS2070
Осциллограф-мультиметр VA-OS2070 - это инструмент, который отслеживает изменения в электронных схемах и отображает их в виде графических изображений. Он фиксирует все отклонения и временной промежуток, что позволяет быстро находить проблемы в работе разных электроприборов, определять причины и настраивать работу приборов. Работа осциллографов основана на преобразовании электрического сигнала в аналоговый или цифровой. В последнем случае напряжение проходит через усилитель с делителем и преобразуется в дискретную последовательность кодов со значениями напряжений с помощью аналого-цифрового преобразователя. Значения последовательно записываются в оперативную память, а по окончании измерений сохраняются на запоминающем устройстве.
Прибор зарегистрирован в Государственном реестре под номером 91470-24
Основные характеристики мультиметра:
| Измерение и проверка: | |
| Постоянное напряжение | |
| Переменное напряжение | |
| Сила постоянного тока | |
| Сила переменного тока | |
| Сопротивление | |
| Прозвонка цепи | |
| Вес товара в упаковке: | 500 г |
| Габаритные размеры в упаковке: | 198 × 96 × 38 мм |
| ГРСИ: | Да |
| Измеряемые величины: | |
| Постоянное напряжение | |
| Переменное напряжение | |
| Сила постоянного тока | |
| Сила переменного тока | |
| Сопротивление | |
| Дополнительные функции: | |
| true RMS | |
| Прозвонка цепи | |
Основные технические характеристики:
- Количество каналов 2;

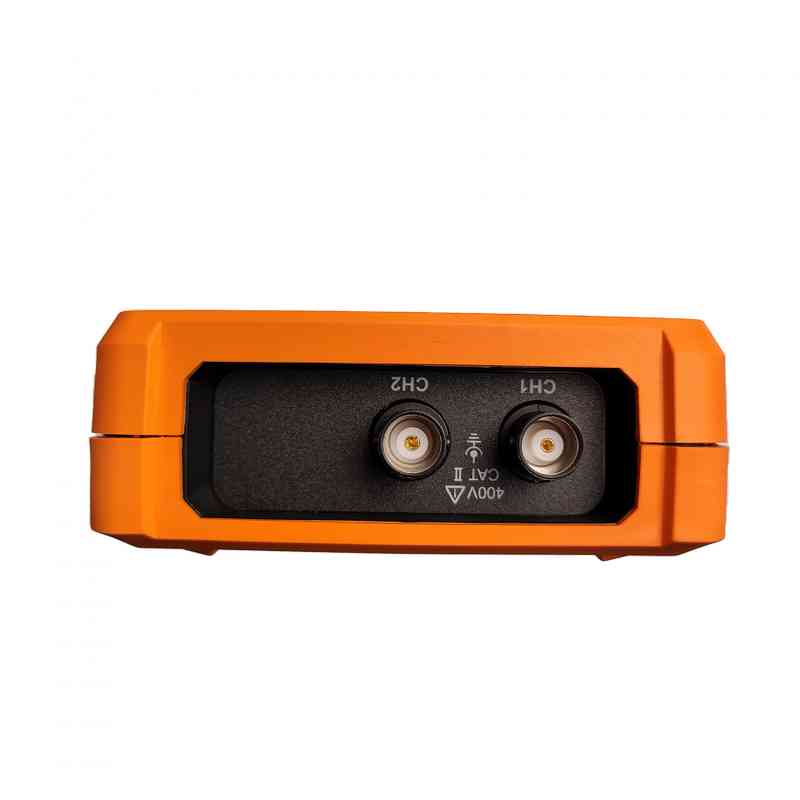

- Тип входного разъема BNC;
- Напряжение питания постоянного тока от адаптера постоянного тока, 5В;
- Масса, кг, не более 0,5;
- Габаритные размеры (ширинаxвысотаxглубина), мм 96x198x38;
- Рабочая температура окружающей среды, от 0 до +30°С;
- Рабочая относительная влажность, от 20 до 80 %;
- Входное сопротивление, 1·106Ом;
- Полоса пропускания, Гц от 0 до 7·107;
- Время нарастания переходной характеристики, не более 7,5 нс;
- Диапазон установки значений коэффициента развертки КР, с/делот 1·10-9до 1·103;
- Пределы допускаемой относительной погрешности измерений временных интервалов, ±0,0025 %;
- Диапазон значений коэффициента отклонения (KО), В/дел от 1·10-2 до 10;
- Пределы допускаемой относительной погрешности измерений импульсного напряжения на опорной частоте 1 кГц при авто калибровке нуля, ±6%.
Технические характеристики прибора приведены в следующей таблице:
| Режим мультиметра | ||
| Измерение напряжения постоянного тока | ||
| Верхний предел измерения |
Значение единицы младшего разряда |
Пределы допустимой относительной погрешности |
| 200,00 мВ | 0,01 мВ | ±0,3 % |
| 2,0000 В | 0,1 мВ | |
| 20,000 В | 1 мВ | |
| 200,00 В | 0,01 В | |
| 1000,0 В | 0,1 В | |
| Измерение напряжения переменного тока | ||
| Верхний предел измерения |
Значение единицы младшего разряда |
Пределы допустимой относительной погрешности |
| 200,00 В | 0,01 мВ | ±0,8 % |
| 2,0000 В | 0,1 мВ | |
| 20,0000 В | 1 мВ | |
| 200,00 В | 0,01 В | |
| 750,0 В | 0,1 В | ±1 % |
| Измерение силы постоянного тока | ||
| Верхний предел измерения |
Значение единицы младшего разряда |
Пределы допустимой относительной погрешности |
| 200,00 мА | 10 мкА | ±1 % |
| 10,000 A | 1 мА | ±2,5 % |
| Измерение силы переменного тока | ||
| Верхний предел измерения |
Значение единицы младшего разряда |
Пределы допустимой относительной погрешности |
| 200,00 мА | 10 мкА | ±1 % |
| 10,000 A | 1 мА | ±2,8 % |
| Измерение электрического сопротивления постоянного тока | ||
| Верхний предел измерения |
Значение единицы младшего разряда |
Пределы допустимой относительной погрешности |
| 200,00 Ом | 0,01 Ом | ±0,8 % |
| 2,0000 кОм | 0,1 Ом | |
| 20,000 кОм | 1 Ом | |
| 200,00 кОм | 10 Ом | |
| 2,0000 МОм | 0,1 кОм | |
| 20,000 МОм | 1 кОм | ±1 % |
| 100,00 МОм | 0,1 МОм | ±5 % |
| Измерение электрической емкости | ||
| Верхний предел измерения |
Значение единицы младшего разряда |
Пределы допустимой относительной погрешности |
| 20,000 нФ | 1 пФ | ±3 % |
| 200,00 нФ | 10 пФ | |
| 2,0000 мкФ | 0,1 нФ | |
| 20,000 мкФ | 1 нФ | |
| 200,00 мкФ | 10 нФ | |
| 2,0000 мкФ | 0,1 мкФ | |

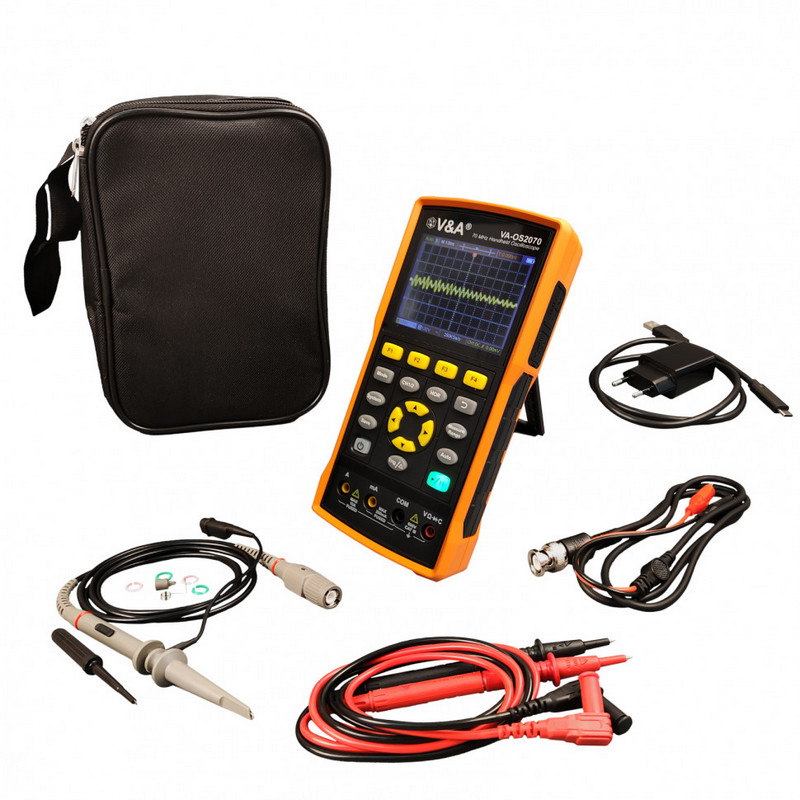

Комплектация осциллограф-мультиметра VA-OS2070:
- Осциллограф-мультиметр VA-OS2070 - 1 шт;
- Адаптер питания - 1 шт;
- Пассивный щуп - 1 шт;
- Кабель с зажимом-«крокодил» - 1 шт;
- Руководство по эксплуатации РЭ26.51.43-002-21839994-2023 - 1 экз;
- Гарантийный талон - 1 экз;
- Сумка - 1 шт.
Дополнительные материалы:
- Брошюра
- Инструкция по эксплуатации
- Свидетельство об утверждении типа средства измерений
- Описание типа
