Профилометр модели 130
Профилометр модели 130 предназначен для измерений параметров профиля и шероховатости по системе средней линии по ГОСТ 25142-82. Профилометр 130 это профессиональная модель для лабораторной работы 1го класса точности. Прибор разработан в России, в соответствии с ТУ 3943-001-70281271-2007 и внесен в Госреестр средств измерений за номером 33319-06. Метрологическая служба НТЦ «Эксперт» укомплектована профилометром данной модели и имеет право калибровки образцов шероховатости и профильных мер по основным шкалам. Действие прибора основано на принципе ощупывания неровностей измеряемой поверхности щупом (алмазной иглой) в процессе перемещения индуктивного датчика вдоль измеряемой поверхности и последующего преобразования возникающих при этом механических колебаний щупа в цифровой сигнал.
Профилометр 130 измеряет 28 параметров шероховатости и 4 параметра волнистости наружных и внутренних поверхностей с прямым или изогнутым сечением. Чувствительность индуктивного датчика профилометра имеет рекордную величину в 0.002 мкм, что позволяет описывать рельеф неровностей высотой от 0.005 мкм. Высочайшие технические параметры профилометра 130 сочетаются с надёжностью и простотой. Прибор быстро осваивается пользователями, и для учебных целей широко применяется в ВУЗах и техникумах.
НТЦ «Эксперт» оказывает услуги по измерению шероховатости поверхности различных деталей. Наша лаборатория укомплектована контактным профилометром I класса точности и имеет аккредитацию по измерению шероховатости по основным шкалам: Rа; Rz; Rmax; Rp; Sm; tp; Rv; Rq; S; и другим. По результатам контроля шероховатости выдается сертификат о калибровке и сжатый отчет с перечнем измеренных параметров и графическим изображением профиля (пример отчета).
Технические особенности.
Входящий в комплект Профилометра 130 стандартный датчик, имеет диапазон измерения 250 мкм. Датчик позволяет работать внутри отверстий диаметром более 3 мм на глубине до 20 мм, а внутри отверстий диаметром более 10 мм – на глубине до 100 мм. Радиус острия алмазной иглы датчика составляет 10 мкм. Игла имеет длительный срок службы и не царапающее усилие 4мН.
Датчик профилометра 130 закрепляется в электромеханическом приводе, с помощью которого он перемещается по горизонтальной измеряемой поверхности. Для обеспечения контакта датчика с измеряемой деталью в вертикальном направлении, привод с датчиком устанавливается непосредственно на детали или на стойке, где устанавливается сама деталь.
Мотопривод профилометра 130 имеет безлюфтовую кинематику с антивибрационным креплением мотора и усреднением шероховатостей направляющих, что позволяет перемещать датчик с отклонением от линейности не более 0.01 мкм и использовать его в безопорном режиме.
Дополнительно могут быть поставлены безопорный датчик для снятия формы (с вычислением радиуса), датчик для работы с мягкими материалами (дерево, пластик) с радиусом острия иглы 20 мкм, а также оперативно разрабатываемые под различные специальные применения другие варианты датчиков.
Питание датчика, управление приводом, формирование и обработка сигнала и измерительной информации осуществляется с помощью информационно-вычислительного блока. Общее управление профилометром 130 осуществляется с клавиатуры привода или персонального компьютера.

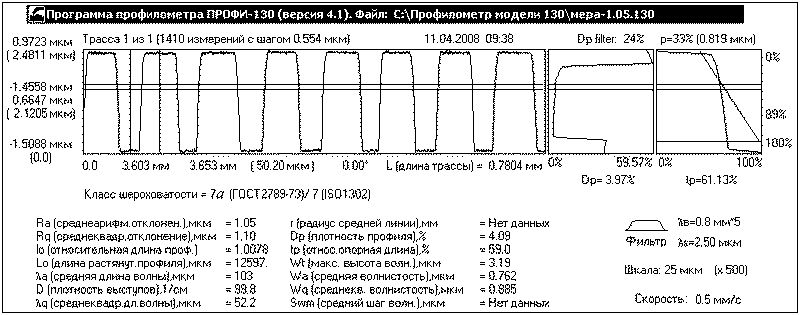

Профилометр модели 130 имеет в своем составе программное обеспечение, устанавливаемое на персональный компьютер, осуществляющее измерение параметров по ГОСТ 2789, и имеющее функции индикации, передачи, статистической обработки и хранения измерительной информации.
Вычислительный алгоритм ПО расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты. Программное обеспечение является неизменным. Средства для программирования или изменения метрологический значимых функций отсутствуют. Защита программного обеспечения профилометров модели 130 соответствует уровню «А» по МИ 3286-2010
Технические характеристики заявленные производителем профилометра 130 приведены в следующей таблице.
| Параметр | Значение | |||||||||||||||||||||
| Измеряемые параметры шероховатости: | Rа; Rz; Rmax; Rp; Rv; Rq; Sm; S; λa; λq; tp; Lo; lo; D; Δa; Δq | |||||||||||||||||||||
| Диапазон измерений: | ||||||||||||||||||||||
| параметров Ra и Rq, мкм | 0,012-50 | |||||||||||||||||||||
| параметров Rp и Rv, мкм | 0,025-125 | |||||||||||||||||||||
| параметров Rz и Rmax, мкм | 0,05-250 | |||||||||||||||||||||
| параметров Sm, S, λa и λq, мкм | 10-1600 | |||||||||||||||||||||
| параметра tp , % | 1-100 | |||||||||||||||||||||
| параметра Lo, мкм | 100-100000 | |||||||||||||||||||||
| параметра lo | 1-10 | |||||||||||||||||||||
| параметра D, 1/см | 4-1000 | |||||||||||||||||||||
| параметров Δa и Δq, град | 0,01-30 | |||||||||||||||||||||
| Значения отсечек шага λb, мм | 0,08;0,25;0,8; 2,5; 8 | |||||||||||||||||||||
| Пределы допускаемой основной погрешности Δ для профиля, близкого к трапецеидальному, с шагом неровностей, не превышающим 0,25 λb (где И – действительное значение соответствующего параметра, П – верхний предел поддиапазона измерений соответствующего параметра): | ||||||||||||||||||||||
| При измерении параметров | для степени точности 1 | для степени точности 2 | ||||||||||||||||||||
| Rа | Δ = 0,02П + 0,04И | Δ = 0,03П + 0,06И | ||||||||||||||||||||
| Rz, Rmax, Rp, Rv, Rq | Δ = 0,03П + 0,05И | Δ = 0,06П + 0,08И | ||||||||||||||||||||
| Sm, S, λa, λq | Δ = 0,02П + 0,10И | Δ = 0,03П + 0,15И | ||||||||||||||||||||
| tp | Δ = 0,08П + 0,02И | Δ = 0,1П + 0,03И | ||||||||||||||||||||
| D, Lo, lo, Δa и Δq | Δ = 0,14И | Δ = 0,18И | ||||||||||||||||||||
| Технические характеристики: | ||||||||||||||||||||||
| Максимальная скорость трассирования датчика, мм/с | 2,0 | |||||||||||||||||||||
| Максимальная длина оценки, мм, | 40 | |||||||||||||||||||||
| Радиус кривизны вершины иглы, мкм | 10 ±2,5 | |||||||||||||||||||||
| Тип фильтра | 2RC-FC | |||||||||||||||||||||
| Диапазон рабочих температур, оC | +10…+35 | |||||||||||||||||||||
|
||||||||||||||||||||||
| Масса, кг, не более: | 18 | |||||||||||||||||||||
Комплект поставки профилометра 130
- датчик;
- привод;
- управляющий компьютер с монитором, клавиатурой, мышью (опционально);
- стойка с призмой для базирования цилиндрических деталей;
- калибровочная мера (тип «Мера профильная ПРО-10»);
- управляющая программа;
- паспорт;
- набор ЗИП (USВ-провод, зарядное устройство, отвертка).
Поверка профилометра 130 осуществляется в соответствии с разделом 11 «Методика поверки», документа 130.0.01-ПС «Профилометр модели 130. Паспорт» утвержденного ИЦ ФГУП «ВНИИМС». Основные средства поверки: эталонные меры шероховатости ПРО-10 по ГОСТ 8.296-78 (ТУ 3932-004-70281271-2011, ГР 46835-11). Для решения разовых задач по измерению шероховатости, вместо покупки прибора можно заказать данную услугу в нашей метрологической службе.

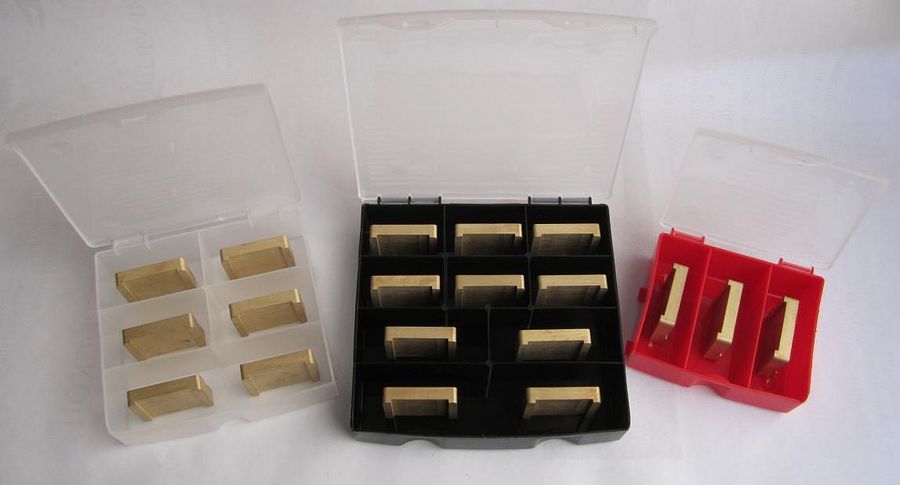

Эталонные образцы шероховатости предназначены для передачи размера единицы длины в области измерений параметров шероховатости Ra, Rz, R и RSm в диапазоне от 10-8 до 10-4 м и поверки (калибровки) приборов для измерений параметров шероховатости и профиля поверхности, а также оптических, электронных и других микроскопов.

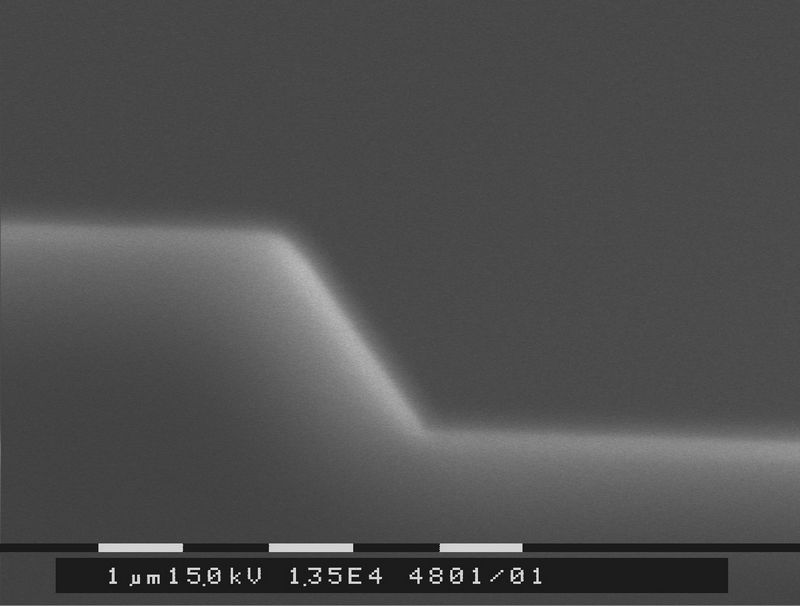

Эталонные меры представляют собой кремниевые пластинки с периодическими линейными неровностями трапецеидального профиля, выполненные методом масочного травления и вклеенные в основание. Поставляются отдельно или наборами с параметрами по количеству поддиапазонов измерения поверяемого средства измерений.
| Параметр | Значение |
| Диапазон номинальных значений параметра Ra, мкм | от 0,005 до 100 |
| Диапазон номинальных значений параметров Rz, Rmax, мкм | от 0,01 до 400 |
| Диапазон номинальных значений параметра RSm, мкм | от 20 до 2000 |
| Пределы допускаемого СКО параметра Ra, % | ± 3 |
| Габаритные размеры, мм, длина / ширина / толщина | 30 / 20 / 8 |
| Размер рабочей области, мм, длина / ширина | 20 /5 |
Дополнительные материалы
- Описание типа средства измерения
- Паспорт, руководство по эксплуатации и методика поверки
- Свидетельство об утверждении типа средства измерения
