Ультразвуковой толщиномер Булат

Ультразвуковой толщиномер Булат Толщиномеры Константа-Булат относятся к ультразвуковым контактным толщиномерам общего назначения по ГОСТ25863. При измерении толщины изделий акустический контакт обеспечивается прижимом контактной поверхности преобразователя к поверхности контролируемого объекта. Толщиномеры Булат могут применяться при измерении толщины стенок емкостей, труб, трубопроводов, а также толщины транспортных и корпусных изделий, в том числе, с корродированными поверхностями в процессе эксплуатации или после изготовления.

Малогабаритные ультразвуковые толщиномеры серии Булат представлены шестью модификациями – Булат-1М, Булат-1S, Булат-1S (авиационный), 1S (подводный), 2 (многорежимный) и 5УП. Толщиномеры Булат сделаны в России, внесены в госреестр РФ и имеют положительные отзывы отечественных специалистов.

Толщиномеры Булат с преобразователями серии П112 предназначены для измерения толщины изделий из конструкционных металлических сплавов, а также стекла, полиэтилена и любых других изотропных материалов, допускающих использование метода ультразвукового контроля, при одностороннем доступе.

Ультразвуковые преобразователи раздельно-совмещенного типа П112 обеспечивают измерение толщины в диапазоне от 0,5 до 300 мм. В качестве материала линий задержки используется полиимид, композитные материалы, оргстекло, кварцевое стекло, что обеспечивает повышенную износоустойчивость преобразователей и возможность работы на изделиях с шероховатостью поверхности до 320 мкм. Излучающая поверхность преобразователя плоская, круглой формы.

При использовании преобразователей типа ТМК, толщиномеры Булат обеспечивают измерение толщин металлических ферромагнитных и неферромагнитных изделий под защитными лакокрасочными покрытиями. Преобразователи серии ТМК112 (для измерения толщин металлических изделий с защитным диэлектрическим покрытием) имеют комбинированную схему. В их состав входит:

  • ультразвуковой преобразователь УП, конструкция и принцип работы которого аналогичны конструкции и принципу работы преобразователя П112;
  • преобразователь-измеритель толщины диэлектрического покрытия.

Для обеспечения акустического контакта на поверхность контролируемого изделия наносится специальная контактная жидкость для УЗК.

Толщиномеры серии Булат обеспечивают:

  • сохранение настроек для каждого преобразователя (коррекции установки «0», скорости ультразвука, параметров усилительного тракта);
  • сохранение последней юстировки на конкретный материал; выдачу сообщения о разряде элемента питания ниже допустимого уровня;
  • запись в энергонезависимую память до 1 – 4 тыс. (см. таблицу) результатов измерения с возможностью разбиения на группы и их последующего просмотра и передачи в ПЭВМ;
  • автоматическое распознавание преобразователей и установку настроек для подключенного преобразователя;
  • автоматическое отключение прибора через интервал времени, заданный оператором;
  • время самотестирования после включения – не более 3 с.;
  • время установления показаний на индикаторе толщиномера с момента обеспечения акустического контакта преобразователя с изделием – не более 0,5 с

Ключевым параметром для работы толщиномера является скорость ультразвука в материале изделия. На предприятии-изготовителе при градуировке прибора обычно задаётся величина 5920м/c, что соответствует большинству применяемых низколегированных сталей. В случае, когда известна марка материала, скорость ультразвука устанавливается оператором (см. скорость звука в различных материалах). При работе с неизвестным материалом необходима калибровка по образцу известной толщины. На передней панели измерительных блоков всех моделей Булат расположена встроенная установочная мера а в комплект толщиномера Булат 1S (авиационный) входят дополнительные меры из алюминиевого сплава.

Погрешность измерения.

  • Предел допускаемого значения основной погрешности толщиномеров Булат не более (0,01 Т + 0,05) мм, где Т – толщина изделия.
  • Пределы допускаемой дополнительной погрешности при измерении толщины стандартных образцов в диапазоне значений параметра шероховатости Rz до 80 мкм, при измерении со стороны гладкой поверхности, не более 0,15 мм при толщине изделия не менее 3 мм.
  • Пределы дополнительной погрешности при измерении толщины стандартных образцов с цилиндрической поверхностью (с минимальным радиусом кривизны 10 мм) не более 0,1 мм.
  • Пределы допускаемой дополнительной абсолютной погрешности измерений толщины изделий при толщине нанесенного лакокрасочного покрытия до 250 мкм – 0,05 мм; при толщине покрытия от 250 до 500 мкм – 0,10 мм.
  • При проведении подводных работ с кабелем длиной до 60 м погрешность увеличивается.

Дискретность отсчета (в мм) на индикаторе измерительного блока зависит от толщины изделия и темпа работы, т.е., количества измерений в секунду. Для диапазона толщин:

  • 0,400 – 9,999мм возможна дискретность 0,005 (для Булат-2); 0,01 или 0,1;
  • 10,0 – 99,99 мм – 0,01 или 0,1;
  • 100 – 300 мм – только 0,1.

Дискретность измерения задается оператором. Проведение измерений с дискретностью 0,1 мм характеризуется наибольшей скоростью – до 10 измерений в секунду (этот режим удобен при работе с фиксацией минимума показаний), это требуется, например, при контроле толщины труб или при сканировании зон изделия без отрыва преобразователя от поверхности. Проведение измерений с дискретностью 0,01 мм характеризуется скоростью – 4 измерения в секунду при обеспечении соответствующей погрешности измерения. Проведение измерений с дискретностью 0,005 мм (только для Булат-2) характеризуется скоростью – 2 измерения в секунду при обеспечении соответствующей погрешности измерения.

Толщиномер булат Преобразователи для толщиномера булат П-112 Преобразователи для толщиномера булат ТМК

Толщиномеры Булат имеют несколько режимов работы. В основной режим работы прибора входит сразу после включения. В этом режиме производятся измерения, а также возможна работа с памятью, имеется возможность проводить установку нуля преобразователя.

Дополнительные режимы работы:

  • режим юстировки ТМ на конкретный материал контролируемых изделий в случае, если не известна скорость распространения ультразвука в нем;
  • режим задания скорости ультразвука;
  • режим задания дискретности измерений (0,01 или 0,1 мм);
  • режим включения подсветки;
  • режим подстройки усиления;
  • режим чтения памяти;
  • режим связи с компьютером.
  • режим очистки памяти;
  • режим задания времени выключения.
  • возврат к исходному значению скорости ультразвука, заданному при градуировке прибора на предприятии-изготовителе (5920 м/c).

Необходимость в подстройке усиления может возникнуть при контроле изделий из материалов, чьи характеристики существенно отличаются от характеристик стандартных стальных образцов, используемых при настройке на предприятии-изготовителе прибора. Так, например, при контроле изделий сильно корродированных, с большой шероховатостью, или изделий из материалов с большим затуханием, может потребоваться увеличить усиление, для повышения стабильности акустического контакта. С другой стороны, при контроле изделий из легких сплавов, может потребоваться уменьшить коэффициент усиления, для уменьшения влияния помех.

Технические характеристики, заявленные производителем толщиномеров Булат приведены в следующей таблице:

Параметр толщиномера Булат 1М Булат 1S Булат 1S-авиа Булат 1S-подвод. Булат 2 Булат 3 Булат 5

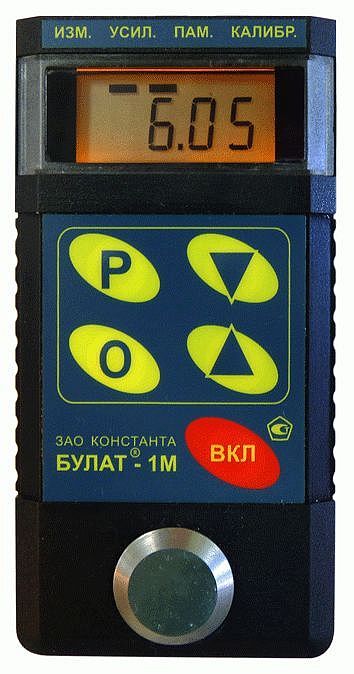

Фото прибора Толщиномер Константа Булат 1М Толщиномер Константа Булат 1S Толщиномер Константа Булат 1S-авиа Толщиномер Константа Булат 1S-подвод. Толщиномер Константа Булат 2 Толщиномер Константа Булат 3 Толщиномер Константа Булат 5
Диапазон контролируемых толщин, мм: 0,5 – 300 0,4 – 300 0,4 – 300 0,8 –2 00 0,4 – 300 0,5...300 0,5...300
Скорость распространения ультразвука, м/с 1000 - 9000 1000 – 9999 1000 – 9999 1000 – 9999 1000 – 9999 1000 – 9999 1000 - 9000
Дискретность измерений, мм 0,1; 0,01 0,1; 0,01 0,1; 0,01 0,1; 0,01 0,1; 0,01; 0,005 0,1; 0,01 0,1; 0,01
Основная погрешность измерения при толщине Т, мм ± (0,002Т+0,03) ±(0,005Т+0,05) ±(0,005Т+0,05) ±(0,005Т+0,05) ±(0,001Т+0,05) ±(0,001Т+0,05) ±(0,002Т+0,03)
Габаритные размеры, мм 123х60х25 150×80×30 150×80×30 150×80×30 150×80×30 120×57×20 123x60x25
Питание 2 элемента AAA 2 элемента или аккумулятора АА 2 элемента или аккумулятора АА 2 элемента или аккумулятора АА 2 элемента или аккумулятора АА LiIon аккумулятор, 3,7В батарея или аккумулятор РРЕ, 9В
Степень защиты IP IP41 IP41 IP41 IP41 (IP53 по заказу) IP41 IP41 IP41
Число ячеек памяти результатов измерений до 1000 до 2000 с разбивкой на 99 групп до 2000 с разбивкой на 99 групп до 2000 с разбивкой на 99 групп до 4000 с разбивкой на 99 групп до 4000 с разбивкой на 99 групп до 2000
Диапазон рабочих температур для прибора (базовый) -20...+50°С ( -40...+50°С — по заказу) –20…+50 °C (–30…+50 °С — по заказу) –20…+50 °C (–30…+50 °С — по заказу) –20…+50 °C (–30…+50 °С — по заказу) –20…+50 °C (–30…+50 °С — по заказу) –30…+50 °C (–50…+80 °С — по заказу) -10+50° С
Время непрерывной работы (без подсветки) 150 часов 150 часов 150 часов 150 часов 150 часов 9 часов 150 часов
Масса прибора, г 170 220 230 230 220 144 180
Передача данных в компьтер по каналу USB по каналу USB по каналу USB по каналу USB по каналу USB по каналу USB по каналу USB
Инструкция по эксплуатации Инструкция по эксплуатации толщиномера Булат 1М Инструкция по эксплуатации толщиномера Булат 1S Инструкция по эксплуатации толщиномера Булат 1S-авиа Инструкция по эксплуатации толщиномера Булат 1S-подводн. Инструкция по эксплуатации толщиномера Булат 2 Инструкция по эксплуатации Инструкция по эксплуатации толщиномера Булат 5
Цена толщиномера Булат 38 881
44 309 76 759 71 685 49 501
117 646 41 713

Технические характеристики преобразователей толщиномеров Булат приведены в таблице

Тип преобразователя Обозначение Диапазон измеряемых толщин по КУСОТ-180, мм Рабочая частота, МГц ±5% Размер контактной поверхности, мм Минимальный радиус R контролируе-мого изделия при толщине стенки S, мм Макс. значение шерохо-ватости, мкм Габариты мм
Серия 01 Серия 02
Раздельно - совмещенные преобразователи стандартные (Серия 01) и широкодиапазонные (Серия 02). Преобразователи служат для измерения остаточной толщины стенок металлических и неметаллических изделий при изготовлении, эксплуатации и ремонте. П112-10-6/2-А-01

П112-10-6/2-А-02
0,6-15 0,6-20 10 Ø8 R5 S1,2 40 Ø17×25
Серия 02
R5 S1,1
Серия 02
80
П112-5-6/2-А-01

П112-5-6/2-А-02
1,2-30 1,0-30 5 R5 S1,5 80
Серия 02
R5 S1,3
П112-5-10/2-А-01

П112-5-10/2-А-02
1,5-200 1,0-200 5 Ø12 R10 S2 120 Ø12×25
П112-2,5-10/2-А-01 2,0-75   2,5 R10 S3 160
П112-10-4×4-А-01 1,0-40   5 4×9 R5 S1,3 120 Ø18×26
П112-10-4×4-Б-01

П112-10-4×4-Б-02
0,8-50 0,5-50 10 R5 S1,2 40
Серия 02
R5 S1,1
П112-5-4×4-Б-01

П112-5-4×4-Б-02
1,2-40 0,8-50 5 R5 S1,5 80
П112-5-12/2-Б-01

П112-5-12/2-Б-02
1,5-200 1,0-300 5 Ø15 R10 S2 80 Ø25×45
П112-2,5-12/2-Б-01

П112-2,5-12/2-Б-02
2,0-200 2,0-300 2,5 R10 S2 80
Серия 02
R10 S3
П112-2,5-12/2-А-01 3,0-200   2,5 R10 S3 80
Раздельно - совмещенные преобразователи высокотемпературные (Серия Т) Преобразователи служат для измерения остаточной толщины труб, котлов и других изделий с высокой температурой нагрева (до 350 °С). За счет применения специализированных материалов у преобразователей высокая температурная стабильность характеристик. Преобразователи имеют различные контактные площадки, что позволяет работать с изделиями разных форм, в том числе с трубами малого диаметра. П112-10-6/2-Т-01 0,8-20 10 Ø7 R5 S1 80 Ø26×48
П112-5-10/2-Т-01 1,0-100 5 Ø11 R10 S2 80 Ø26×48
П112-5-12/2-Т-01 1,0-100 5 Ø14 R10 S2 80 Ø26×48
П112-2,5-12/2-Т-01 0,5-100 2,5 Ø14 R10 S2 80 Ø26×48
Раздельно - совмещенные преобразователи малогабаритные (Серия 04). Преобразователи служат для измерения толщины малогабаритных изделий в труднодоступных местах (турбинные лопатки, лонжероны, трубы малой толщины) и в местах, требующих локальности измерения (малого контактного пятна). Преобразователи хорошо зарекомендовали себя в авиационной промышленности. П112-10-6­­/2-А-04 0,5-10
0,4-10 (поAl)
10 Ø7 R5 S1,1 40 Ø11×15
П112-10-4/2-А-04 0,5-10 10 Ø4,8 R3 S0,8 40 Ø9×16
П112-10-2×8-А-04 0,6-10 10 2x8 R2 S0,8 40 4,6×9,9×31
Преобразователи для толщинометрии изделий под защитными покрытиями (Серия ТМК). Преобразователи к толщиномерам Булат-1S и Булат-2 для измерения остаточной толщины стенок из ферромагнитных и неферромагнитных металлов под защитными покрытиями (без их снятия) и толщины слоев биметаллических изделий. Диапазон толщин защитных покрытий - до 0,5 мм ТМК112-10-6-NF1-01 0,8-10 10 Ø8   80 Ø24×46
ТМК112-10-6-NF1-04 0,5-10 10 Ø8 80 Ø24×46
ТМК112-5-10-NF1-01 1,5-75 5 Ø12 40 Ø24×46
ТМК112-10-6-F1-01 0,8-10 10 Ø9 40 Ø24×46
ТМК112-5-10-F1-01 1,5-75 5 Ø13 80 Ø24×46
Контактные совмещенные прямые преобразователи П111-Х-К12. Преобразователи предназначены для контроля изделий с нормально обработанной поверхностью. Протектор выполнен из сверхпрочного материала. Возможно изготовление преобразователей с верхним выводом. Диапазон рабочих температур от –30 до +55 °С. Величина мертвой зоны по КМД4 - 5 мм П111-5-К12 6,0-600 5 Ø13     Ø17×25
П112-2,5-К12 6,0-600 2,5 Ø13 Ø17×25

Комплект поставки толщиномеров Булат - 1М:

  • измерительный блок толщиномера Булат 1М
  • преобразователи – 2 шт;
  • элемент питания типоразмера ААА – 2шт.
  • кабель связи с ПК
  • диск с программой для передачи данных в компьютер и статистической обработки
  • руководство по эксплуатации со свидетельством а поверке и методикой поверки МП 2512-0011-2010.

Комплект поставки толщиномеров Булат – 1S и Булат – 2:

  • измерительный блок толщиномера Булат 1S;
  • преобразователи – 2 шт**;
  • зарядное устройство;
  • элемент питания типоразмера АА – 2шт.;
  • аккумуляторы типоразмера АА – 4 шт.;
  • кабель связи с ПК;
  • диск с программой для передачи данных в компьютер и статистической обработки
  • руководство по эксплуатации со свидетельством а поверке и методикой поверки МП 2512-0011-2010.

** - Булат 1S-авиационный комплектуется преобразователями П112-10-4/2-А, П112-10-6/2-А, П112-5-10/2-А, П112-10-2х8-А, ТМК-П112-10-6/2-А-NF1 (для измерения толщины стенок изделий из цветных металлов под защитными диэлектрическими покрытиями) и двумя ступенчатыми образцами толщины из алюминиевого сплава. Булат 1S-подводный комплектуется преобразователем для подводных работ в специальном корпусе со светодиодной индикацией акустического контакта и длиной кабеля 30 м: П112-5-10/2-А или П112-10-6/2А, по выбору

Комплект поставки толщиномеров Булат – 5:

  • измерительный блок толщиномера Булат - 5;
  • преобразователи;
  • зарядное устройство;
  • элемент питания типоразмера РР3 – 1 шт.;
  • аккумуляторы типоразмера РР3 – 2 шт.;
  • кабель связи с ПК;
  • диск с программой для передачи данных в компьютер и статистической обработки
  • руководство по эксплуатации со свидетельством а поверке и методикой поверки МП 2512-0011-2010.

Поверка толщиномеров Булат производится в соответствии с методическими указаниями МП 2512-0002-2009. Периодичность поверки 1 раз в год.

Купить толщиномеры защитных покрытий серии Константа-Булат можно по официальной цене производителя указанной на данной странице и в прайс-листе. Цена толщиномеров Константа-Булат указана с учетом НДС. Смотрите так же раздел – толщиномеры металлов и пластиков, скорости распространения ультразвуковых волн в различных материалах.




Ультразвуковой толщиномер Булат можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
