Словарь определений

Базовый профиль (reference profile) - это траектория вершины щупа в плоскости сечения поверхности вдоль направляющей прибора. Базовый профиль представляет собой реализацию теоретически точного профиля с номинальными отклонениями, соответствующими отклонениям направляющей поверхности.

Источник определения – А. Н. Табенкин, С. Б. Тарасов, С. Н. Степанов "Текстура поверхности и ее измерение. Шероховатость, волнистость, профиль, топография".

Полный профиль (total profile) ИСО 3274:1996 - это цифровая форма трассированного профиля, полученного относительно базового профиля с учетом заданных относительно друг друга вертикальных и горизонтальных координат.

Фильтр профиля (profile filter) ГОСТ Р 8.652-2009 - фильтр, который разделяет профиль на длинноволновые и коротковолновые компоненты. Применяются три типа фильтров, используемых в приборах для измерений шероховатости, волнистости и полного профиля:

фильтр профиля λs (profile filter λs) - это фильтр, который разделяет шероховатость и более короткие длины волн поверхности.
фильтр профиля λс - это фильтр, который разделяет неровности, относящиеся к шероховатости от волнистости.
фильтр профиля λf - это фильтр, который разделяет неровности, относящиеся к волнистости и более длинные волны.

Первичный профиль (primary profile) - это профиль, полученный после воздействия на полный профиль коротковолнового фильтра с отсечкой шага λs и который является базой для оценки параметров по ГОСТ Р ИСО 4287-2014.

Профиль волнистости (waviness profile) - профиль, выделенный применением фильтра профиля λf и фильтра профиля λс к первичному профилю, подавляя длинноволновые составляющие, используя фильтр профиля λf, и подавляющий коротковолновые составляющие, используя фильтр профиля λс. Этот профиль является намеренно модифицированным и является базой для оценки параметров волнистости профиля.

Средняя линия (mean line) профиля шероховатости – базовая линия для расчета параметров шероховатости. Эта линия соответствует компоненту длинноволнового профиля, выделенному с помощью фильтра профиля λс.

Средняя линия профиля волнистости - это базовая линия для расчета параметров волнистости. Это линия, соответствующая компоненту длинноволнового профиля выделенного с помощью фильтра профиля λf.

Средняя линия первичного профиля - это базовая линия для расчета параметров профиля. Средняя линия определяется по методу наименьших квадратов, имеет форму номинального первичного профиля и пересекает первичный профиль.

Базовая длина lp, lr, lw (sampling length) - это длина в направлении оси Х, используемая для идентификации неровностей, которые характеризуют оцениваемый профиль. Нормирование базовой длины подразумевает, что элементы профиля слишком большой длины при оценке поверхности не учитываются. Базовая длина lr для профиля шероховатости и базовая длина lw для профиля волнистости численно равны длине волны фильтров профиля λс и λf, соответственно. Базовая длина исходного профиля lp равна длине оценки.

Длина оценки ln (evaluation length) - длина в направлении оси Х, используемая для оценки профиля. Длина оценки может содержать одну или более базовых длин.

Полная длина трассирования (total traverse length) - это полная длина измерения. Она обычно больше, чем длина оценки, чтобы исключить влияние ускорения щупа в начале измерения и замедления в конце измерения.

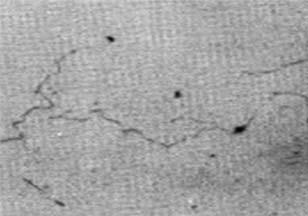

Шлифовочные трещины – дефект поверхности, характеризующийся отсутствием глянца на поверхности холоднокатаных и полированных листов и лент, образующийся при нарушении условий нагрева в печах с защитной атмосферой при полировании мягкого металла, загрязненного твердыми частицами включений и неравномерной выработки поверхности валков.

Относится к дефектам поверхности, образовавшимся при отделочных операциях.

Источник фото – «Фотоальбом дефектов основного металла»

Источник определения – ГОСТ 21014-88 "Прокат черных металлов. Термины и определения дефектов поверхности"

Заусенец – дефект поверхности, представляющий собой острый, в виде гребня, выступ, образовавшийся при резке металла.

Относится к дефектам поверхности, образовавшимся в процессе деформации.

Источник фото – «Фотоальбом дефектов основного металла»

Источник определения – ГОСТ 21014-88 "Прокат черных металлов. Термины и определения дефектов поверхности"

Зазубрины – дефект поверхности в виде выступов и углублений на кромках листа и ленты, образовавшихся при нарушении технологии резки или неисправности оборудования.

Относится к дефектам поверхности, образовавшимся в процессе деформации.

Источник фото – «Фотоальбом дефектов основного металла»

Источник определения – ГОСТ 21014-88 "Прокат черных металлов. Термины и определения дефектов поверхности"

Торцевая трещина – дефект поверхности в виде разрывов на торцах и (или) на боковых кромках листа и других видов проката, образовавшихся при резке металла тупым или плохо настроенным инструментом, а также в интервале температур синеломкости.

Относится к дефектам поверхности, образовавшимся в процессе деформации.

Источник фото – «Фотоальбом дефектов основного металла»

Источник определения – ГОСТ 21014-88 "Прокат черных металлов. Термины и определения дефектов поверхности"

Полосы-линии скольжения – дефекты поверхности в виде темных полосок и разветвленных линий на поверхности холоднокатаного листа и ленты, образовавшихся вследствие местных напряжений, превышающих предел текучести металла, вызванных нарушением технологии обработки давлением.
