Ультразвуковой дефектоскоп УД2В-П46
 |
Ультразвуковой дефектоскоп УД2В-П46 - это обновленная версия известного прибора, выпускаемого с 2001 года. Последняя модификация УД2В-П46 получила ряд существенных преимуществ по сравнению с предыдущей моделью, так например, установлен новый высококонтрастный и морозостойкий TFT-дисплей с разрешением 320х240, увеличена мощность генератора, установлен встроенный USB интерфейс. Так же сохранены все возможности предыдущей версии дефектоскопа такие как: |  |
- одновременное измерение амплитуды и координат положения максимума сигнала;
- одновременное измерение расстояния по лучу и координат дефекта при заданном угле ввода преобразователя;
- режим записи огибающей максимума сигнала в зоне контроля;
- большая память настроек дефектоскопа и результатов ультразвукового контроля.
- поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида
В ультразвуковом дефектоскопе УД2В-П46 реализован принцип обработки сигнала, позволяющаий пользователю работать с его "замороженным" (статичным) изображением, что намного упрощает работу оператора. В отличие от обычных дефектоскопов прибор УД2В-П46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Это позволяет оператору, найдя требуемый сигнал, просто зафиксировать его кнопкой "заморозки", освободив руки, и после этого уже производить любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в а-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и пр. параметрами, сохранять результат.
Ультразвуковой дефектоскоп УД2В-П46 имеет удобную функцию протоколирования результатов. Каждый протокол ультразвукового контроля состоит из А-сигнала, огибающей максимума (если результат сохранен в этом режиме), цифрового значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК), всех параметров работы прибора, даты, времени и имени результата. Все результаты могут просматриваться и переименовываться в дальнейшем как в самом дефектоскопе УД2В-П46, так и с помощью специального ПО, позволяющим полностью автоматизировать обработку результатов УЗК, разделяя их по разным базам протоколов. Кроме этого, программа имеет функцию конструктора протоколов УЗК, позволяющую самостоятельно создавать печатные формы протоколов любого вида в зависимости от требований нормативов и пользователя.
УЗ дефектоскоп УД2В-П46 был отмечен дипломами профильных выставок и имеет положительные отзывы российский специалистов НК. Прибор зарегистрирован в Государственном реестре средств измерений РФ под №34900-07 (ТУ 4276-012-33044610-12). Дефектоскоп УД2В-П46 имеет свидетельства госреестра стран СНГ, и ведомственные допуски на работы по контролю в атомной отрасли, объектов ГАЗПРОМ, морского и авиатранспорта, в том числе в сфере военной авиации. Особенности УЗ дефектоскопа УСД-60Н приведены в таблице.

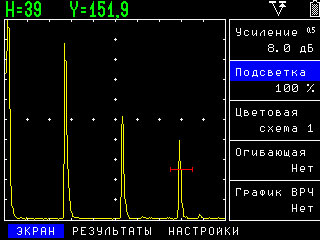

| Цветной высоко контрастный TFT экран с разрешением 320х240 точек. Отличная видимость под различными углами обзора. Три настраиваемых цветовых схемы. Возможность работать на солнечном свету. |  |

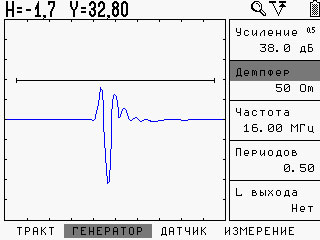

| Мощный генератор импульсов и высокая разрешающая способность приемного тракта |  |

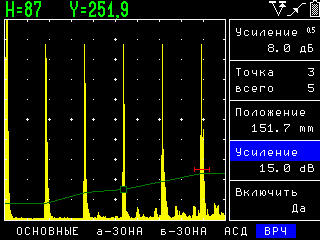

| Функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс |  |
| Функция АРК с двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК. |  |

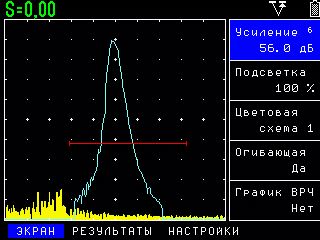

| Функция огибающей максимума сигнала |  |
| Характеристика | Значение |
| Развертка | мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс, макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс |
| Задержка | от -0,5 мкс до 994.5 мкс |
| Диапазон скоростей | 1000 - 9999 м/с |
| Задержка в призме | 0 - 100 мкс с точностью 0,01 мкс |
| Входной импенданс | 50 ом / 600 Ом |
| Зондирующий импульс | радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты) |
| Демпфер зондирующего импульса | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
| Частота повторений ЗИ | до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц |
| Усилитель УД2В-П46 | широкополосный 0.5-15 МГц (-6 дБ) 4 диапазонных узкополосных фильтра |
| Согласование с ПЭП сторонних производителей | 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН |
| Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Автоматическая регулировка усиления (АРУ) | нет |
| Временная регулировка чувствительности (ВРЧ) | диапазон до 90 дБ, 10 дб/мкс, с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая амплитуда-расстояние (АРК) | построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) |
| Функция АРД | нет |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
| Подключение датчика оборотов | нет |
| Отсечка | компенсированная, 0 - 80% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая сигнализация дефектов (АСД) | световая для каждой зоны отдельно и звуковая. дефект в первой оне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Разрешающая способность | 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона |
| Точность индикации толщины | 0,01мм |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала |
| Дисплей | цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек |
| А-сигнал | 80 mm x 70 мм; 220 x 200 точек, с возможностью заморозки |
| Память | Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры. Память результатов: 1000 (50 файлов по 25) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола |
| Интерфейс | USB |
| Разъемы УЗ преобразователей | 2 СР50 / BNC |
| Аккумулятор | 4 NiMh размер "D" |
| Время работы | до 12 часов от стандартных аккумуляторов "D" 10А/ч; |
| Внешнее питание | внешний блок питания 220 В AC |
| Диапазон рабочих температур | от -25°C до +55°C |
| Размер (В x Ш x Д) | 170 мм x 225 мм x 45 мм |
| Масса УД2В-П46 | 1.2 кг (электронный блок), 0.96 кг (снаряженный аккумуляторный отсек) |
Комплект поставки дефектоскопа УД2В-П46
| Комплект поставки | TFT базовый комплект | TFT универсальный комплект | TFT авиационный комплект |
| электронный блок УД2В-П46.TFT | 1шт | 1шт | 1шт |
| блок питания сетевой 9В / 220В | 1шт | 1шт | 1шт |
| аккумуляторный отсек D | - | 1шт | 1шт |
| комплект аккумуляторов D 10 А/ч | - | 1шт | 1шт |
| зарядное устройство | - | 1шт | 1шт |
| защитный чехол с блендой и креплением на корпусе оператора | - | 1шт | 1шт |
| кабель СР50-Lemo00 | 2шт | 2шт | 2шт |
| преобразователь ультразвуковой П111-2,5-К12 | 1шт | 1шт | 1шт |
| преобразователь ультразвуковой П111-5-К6 | 1шт | 1шт | 1шт |
| преобразователь ультразвуковой П121-2,5-40 | 1шт | 1шт | 1шт |
| преобразователь ультразвуковой П121-5-65 | 1шт | 1шт | 1шт |
| преобразователь ультразвуковой П112-10-4/2 | - | - | 1шт |
| преобразователь ультразвуковой П112-5-12/2 | - | - | 1шт |
| преобразователь ультразвуковой П121-2,5-65 | - | - | 1шт |
| преобразователь ультразвуковой П121-1,8-ПР60 | - | - | 1шт |
| преобразователь ультразвуковой П121-1,25-ПР63 | - | - | 1шт |
| преобразователь ультразвуковой П111-5-К10 | - | - | 1шт |
| образец стандартный РСО-УЗЛ | - | - | 1шт |
| образец стандартный РСО-УЗШ | - | - | 1шт |
| кабель F46USB для связи с ПК | 1шт | 1шт | 1шт |
| программное обеспечение на CD-диске | 1шт | 1шт | 1шт |
| комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки) | 1шт | 1шт | 1шт |
| кейс для переноски | 1шт | 1шт | 1шт |
Дополнительная информация
- Руководство по эксплуатации дефектоскопа УД2В-П46
- Паспорт и методика поверки дефектоскопа УД2В-П46

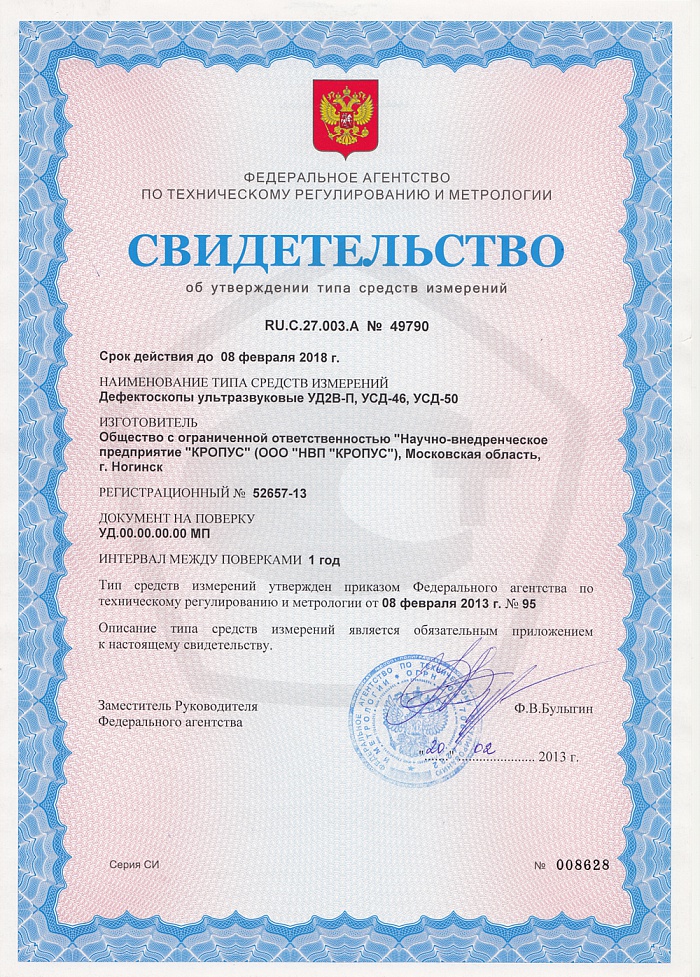

- Сертификат утверждения типа средства измерения на дефектоскоп УД2В-П46
- Описание типа средства измерения

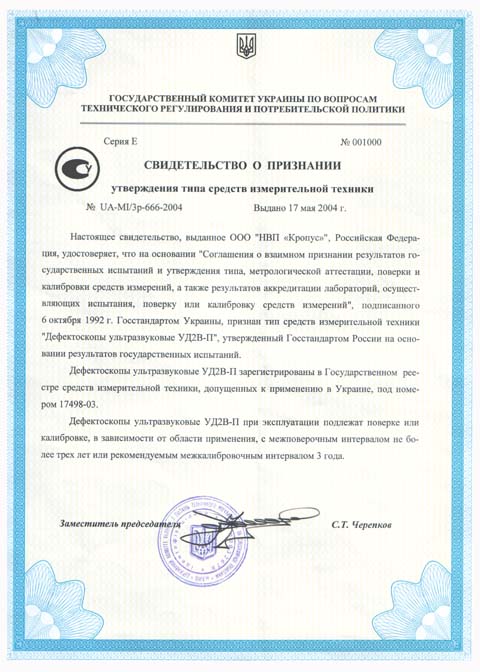

- Украинский сертификат утверждения типа средств измерения на дефектоскоп УД2В-П46

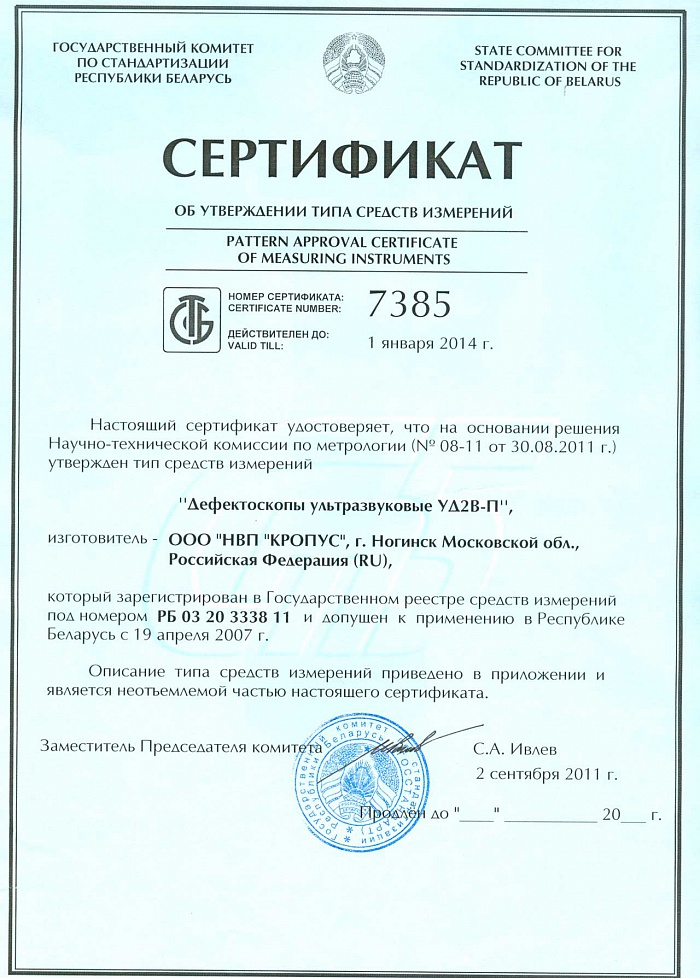

- Сертификат утверждения типа средств измерения на дефектоскоп УД2В-П46 в республике Беларусь

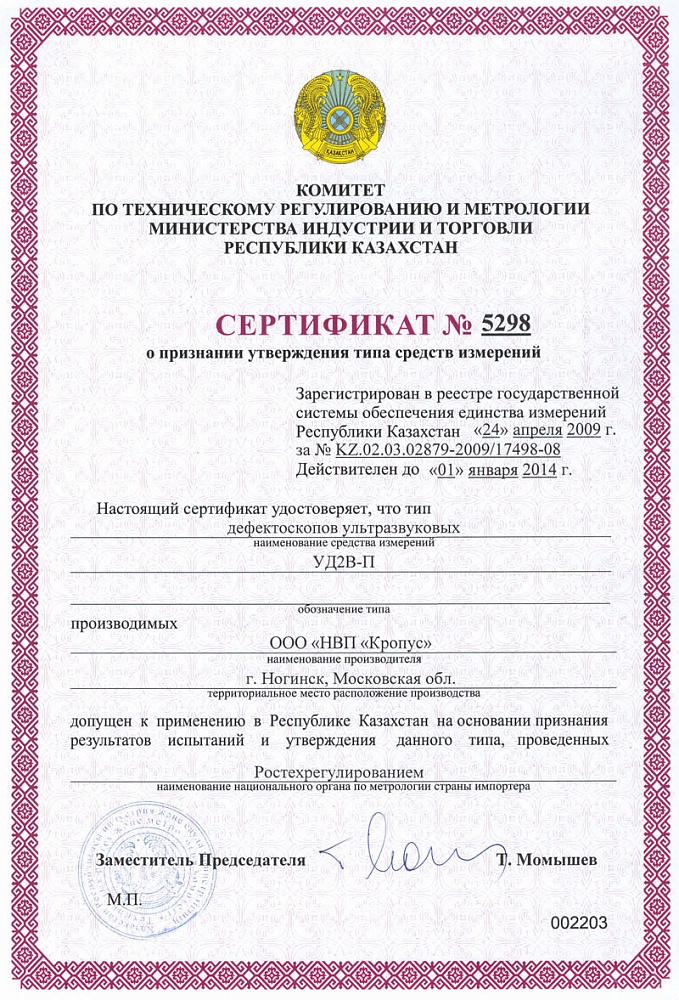

- Сертификат утверждения типа средств измерения на дефектоскоп УД2В-П46 в республике Казахстан

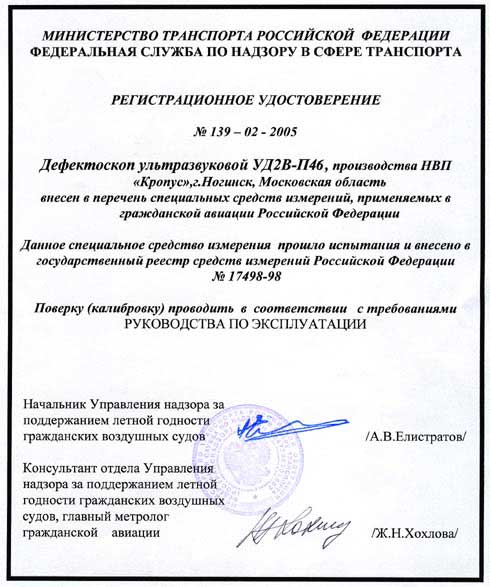

- Свидетельство о внесении дефектоскопа УД2В-П46 в реестр Гражданской Авиации

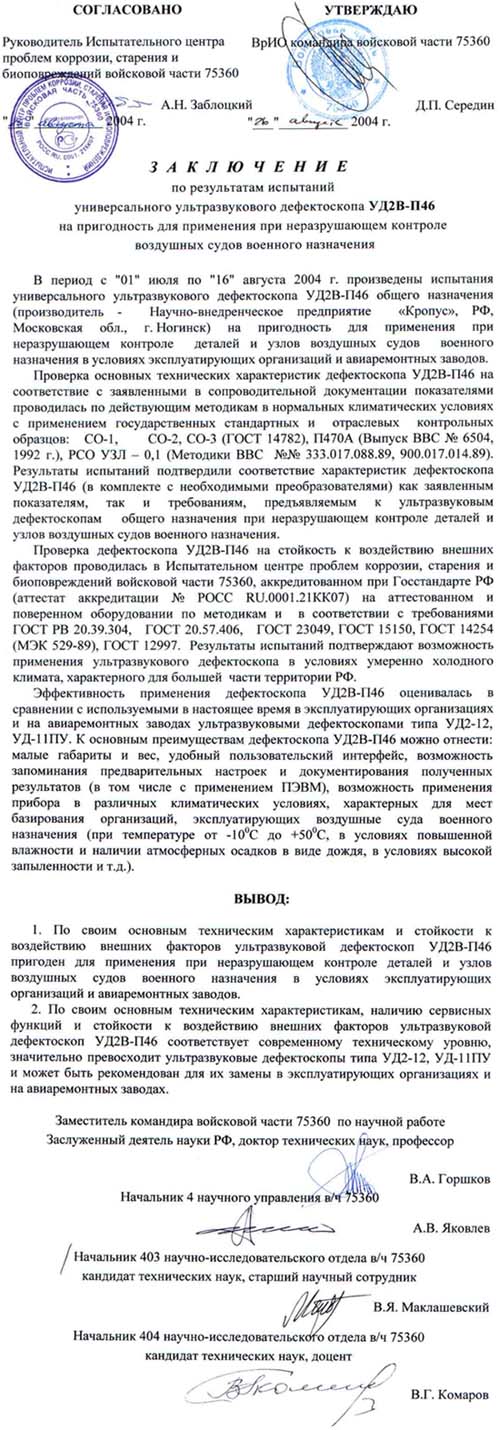

- Заключение о применении дефектоскопа УД2В-П46 в военной авиации
- Сертификат соответствия Российского Речного Регистра
- Сертификат соответствия Российского Морского Регистра
- Разрешение Службы по Экологическому, Технологическому и Атомному Надзору
- Диплом выставки Дефектоскопия-2006

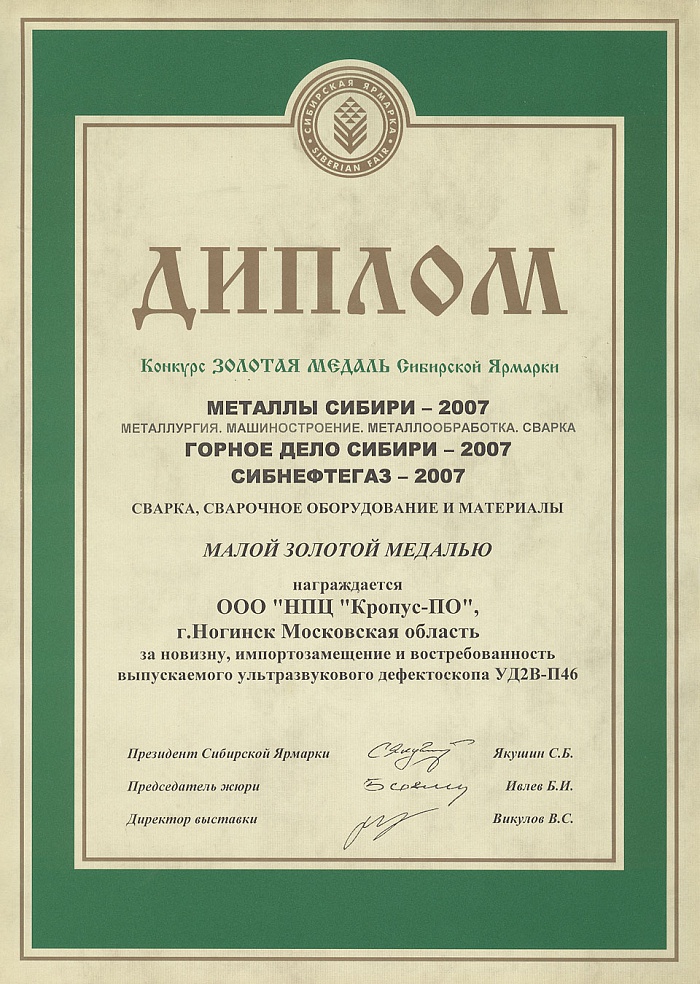

- Золотая медаль выставки Сибнефтегаз-2007
