Ультразвуковой дефектоскоп А1214 Эксперт

Ультразвуковой дефектоскоп А1214 EXPERT А1214 Эксперт - универсальный ультразвуковой дефектоскоп общего назначения, обеспечивающий проведение типового и специального контроля высокой точности. Сочетание основных современных функций, оптимальной цены и высокой производительности делают дефектоскоп А1214 EXPERT оптимальным прибором для поиска дефектов металла и других промышленных материалов. Данный прибор сделан в России и готов к работе, как в лабораторных условиях, так и на объектах подверженных агрессивным воздействиям окружающей среды, таким как температура, грязь и осадки. В НАЛИЧИИ!

По данным опроса на форуме defectoscopist.ru, дефектоскоп А1214 Эксперт является лидером предпочтений российских специалистов НК. Дефектоскоп А1214 Эксперт в наличии на складе.

Имея современный функционал, дефектоскоп А1214 Эксперт достаточно прост, надежен и не дорог. На современном уровне развития приборов, такое сочетание характеристик, встречается достаточно редко. Среди дополнительных причин купить ультразвуковой дефектоскоп для контроля сварных соединений А1214,  можно выделить - положительные отзывы российских специалистов, возможность обучения, клиентской поддержки и гарантийного обслуживания в течение 18 месяцев. Среди технических особенностей А1214 EXPERT стоит отметить следующие:

  • Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
  • Автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
  • Программируемая форма и регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
  • Построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
  • Встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
  • Возможность использования DAC-кривых
  • Полностью цифровой тракт;
  • Дополнительные режимы: "стоп - кадр" и "электронная временная лупа"
  • Возможность работы в режиме толщиномера
  • Совместимость с широким спектром преобразователей различных производителей
  • Возможность записи комментариев к сохраняемым А-Сканам с помощью Bluetooth гарнитуры
  • Возможность синхронизации с ПК через USB-порт при помощи специального ПО ADM 4, для документации и архивирования.
  • Расширенные возможности программного комплекса ADM 4: сохранение и правка рабочих протоколов, возможность настройки и загрузки конфигураций, возможность работы на ПК в режиме онлайн дефектоскопа
  • Ударопрочный корпус, защита по нормам IP65, оптимален для работы в сложных условиях и труднодоступных местах;
  • Удобный интерфейс с клавишами быстрого доступа к функциям и настройкам;
  • Большой цветной дисплей с разрешением 640х480 точек;
  • Антискользящее прорезиненное покрытие корпуса;
  • Диапазон рабочих температур от -30 °С до +50 °С,
  • Время непрерывной работы без подзарядки 8-12 часов, в зависимости от яркости экрана
  • Вес дефектоскопа А1214 Эксперт с быстросъемным аккумулятором - 1,9 кг.

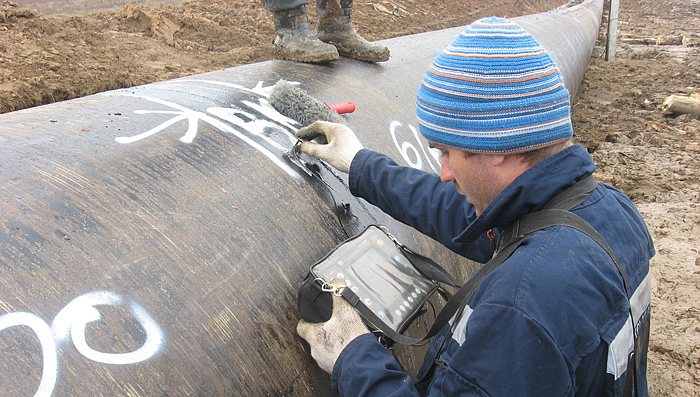

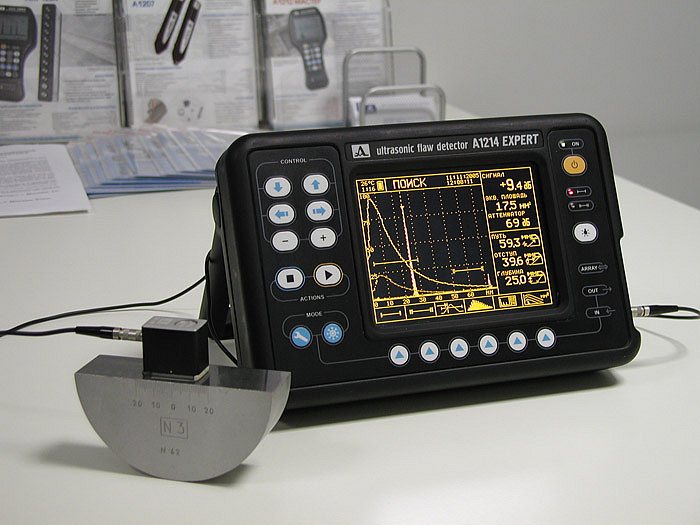

Ультразвуковой дефектоскоп А1214 EXPERT в работе Ультразвуковой дефектоскоп А1214 EXPERT в работе Ультразвуковой дефектоскоп А1214 EXPERT в работе Ультразвуковой дефектоскоп А1214 EXPERT в работе Ультразвуковой дефектоскоп А1214 EXPERT в работе

Режимы работы прибора:

Режим Описание режима Изображение на мониторе
Режим Поиск для работы с наклонными преобразователями в ручном и автоматическом режиме
  • А-скан сигнала отображается с выводом на экран числовой информации, необходимой для оперативного контроля.
  • Кратность отражения луча наклонного преобразователя фиксируется схематически и в цифровом виде на динамической пиктограмме.
  • Координаты и амплитуды эхо-сигналов измеряются автоматически и вручную.
  • Быстрый доступ к функциям переключения режимов работы, управления стробами, АРД и ВРЧ.
Ультразвуковой дефектоскоп А1214 EXPERT режим Поиск
Режим Обзор для дефектоскопии и толщинометрии с прямым преобразователем
  • А-скан отображается на экране в максимальном размере со значениями глубины, и времени сигнала, а цифровая информация уменьшена, чтобы упростить анализ общей формы ультразвуковых сигналов.
  • Экран разделен на информационную область в верхней части, графическую с сигналами — в центре и меню пиктограмм в нижней части.
Ультразвуковой дефектоскоп А1214 EXPERT режим Обзор
Режим Лупа для работы с объектами малых толщин, наплавками, биметаллическими материалами и для контроля целостности соединений Данный режим используется если требуется подробное изучение формы эхо-сигнала, то в двух­оконном режиме «ЛУПА» можно в нижнем окне увидеть растянутый фрагмент, соответствующий временному интервалу первого строба. На экране одновременно отображается два сигнала и время, за которое сигнал проходит первый строб. Ультразвуковой дефектоскоп А1214 EXPERT режим Лупа
Режим В-Скан для оперативного поиска дефектных зон и определения их координат Формирует результаты в виде образа поперечного сечения объекта. Работает в режиме ручного сканирования вдоль одной линии Ультразвуковой дефектоскоп А1214 EXPERT B-скан

Заявленные производителем технические характеристики и цены дефектоскопов А1214 Эксперт, А1212 MASTER и А1211 Mini приведены в следующей сравнительной таблице.

Параметр Значение
А1212 МАСТЕР А1214 EXPERT А1211 Mini
Фотография дефектоскопа А1212 МАСТЕР А1214 EXPERT А1211 Mini
Диапазон установки скорости ультразвука 500 – 14 999 м/с 1000 – 14 999 м/с
Рабочие частоты 0.5 – 15 МГц 0.5 – 15 МГц 0.5 – 15 МГц
Допустимые расхождения рабочих и номинальных частот ± 10% ± 10% ± 10%
Пределы возможной абсолютной погрешности измерения глубины дефекта H с прямым преобразователем ±(0,01H+0,2) мм
Диапазоны измерения координат дефекта (по стали) наклонным преобразователем 65°: глубины H 3 - 1300 мм 3 до 200 мм
дальности по поверхности L 5 - 2800 мм 5 до 450 мм
Пределы допустимой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 65°: глубины H ±(0,03H+1) мм
дальности по поверхности L ±(0,03L+1) мм
Диапазоны измерения координат дефекта (по стали) с наклонным преобразователем 70°: глубины H 3 - 500 мм 3 - 100 мм
дальности по поверхности L 7 - 1400 мм 5 - 250 мм
Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 70°: глубины H ±(0,03H+1) мм
дальности по поверхности L ±(0,03L+1) мм
Пределы допустимой абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника ± 0,5 дБ
Источник питания аккумулятор аккумулятор Встроенный аккумулятор 3,7 В
Продолжительность работы от аккумулятора 8-12 2-15 не менее 9
с минимальным. уровнем свечения экрана, ч 12 15 8
с максимальным уровнем свечения экрана, ч. 8 12 6
С включенным подогревом и подсветкой, ч. - 2 -
Габариты электронного блока 260х157х43 мм 260 х 166 х 80 мм 161х70х24 мм
Масса электронного блока, не более 0,8 кг 1,8 кг 210 г
Тип дисплея цветной TFT цветной TFT TFT дисплей
Размер рабочей площади экрана, мм 77х58 115х86 -
Разрешение экрана 640х480 640х480 320х240
Заявленная наработка на отказ, не менее 35 000 ч 32 000 ч 18 000 ч
Заявленный срок службы, не менее 8 лет 5 лет 5 лет
Диапазон рабочих температур от -30 до +55 ºC от -30 до +55 ºC от -20 до +50 ºC
Цена ультразвукового дефектоскопа: А1212 MASTER - 225 000 руб А1214 EXPERT - 275 000 руб. А1211 Mini 129 500 руб.
Резюме А1212 МАСТЕР это более современный и облегченный вариант классического дефектоскопа. Удобен для работы в труднодоступных местах и на высоте. (вес всего 800 г). Обладает всеми основными функциями для корректной работы – ВРЧ функция, АРД-диаграммы, DAC-кривые. Поставляется со всеми необходимыми преобразователями для решения большинства задач дефектоскопии и толщинометрии различных материалов. А1214 EXPERT – классический вариант дефектоскопа со съёмным аккумулятором. Удобен для работы в стационарных лабораторных условиях и в условиях дальнего севера, за счет морозоустойчивой аккумуляторной батареи. Обладает всеми основными функциями для корректной работы – ВРЧ функция, АРД-диаграммы, DAC-кривые
Поставляется со всеми необходимыми преобразователями для решения большинства задач дефектоскопии и толщинометрии различных материалов..
А1211 Mini это дефектоскоп с минимальным весом (210 грамм) и габаритами, удобный для командировок и работы в стесненных условиях. Поставляется с чехлом, с возможностью крепления на руку. Имеет возможность поворота экрана на 90 градусов. Прибор имеет простое меню и готов к использованию специалистами любого уровня без предварительной подготовки. В приборе отсутствуют АРД-диаграммы и DAC-кривые.

Базовая комплектация

  • Электронный блок ультразвукового дефектоскопа УД А1214 Эксперт
  • Съемный литиевый морозоустойчивый аккумулятор 8,0 Ач — 11,2 В
  • Кабели LEMO-LEMO - двойной и одинарный, длина 1,2 м
  • Прямой раздельно-совмещенный преобразователь для дефектоскопии и толщинометрии малых толщин D1771 4.0A0D12CL
  • Прямой совмещенный преобразователь для контроля толстостенных изделий с высоким затуханием ультразвука S3568 2.5A0D10CL
  • Наклонный преобразователь для швов металлических изделий с толщиной объекта контроля 12-30 мм S5182 2.5A65D12CS
  • Наклонный преобразователь для швов металлических изделий с толщиной объекта контроля 4-12 мм S5096 5.0A70D12CS
  • Сетевой адаптер с кабелем 220 В — 15 В
  • Кабель USB A - Micro B
  • Компакт-диск с документацией и программным обеспечением
  • Калибровочный образец V2/25
  • Чехол E14 для защиты от влаги и пыли
  • Сумка для транспортировки
  • Свидетельство о поверке

Дополнительные материалы

Отзывы

Сертификаты соответствия

Купить ультразвуковой дефектоскоп А1214 Эксперт можно по официальной цене производителя - 275 000р. Цена дефектоскопа указана с учетом НДС. Смотрите так же разделы - ультразвуковые толщиномеры, меры ультразвуковой толщины, аттестация специалистов по ультразвуковому методу.




Ультразвуковой дефектоскоп А1214 Эксперт в наличии на складе. Прибор можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
