Ультразвуковой дефектоскоп CTS-9005

CTS-9005 - базовый прибор в линейке классических дефектоскопов китайской компании SIUI. Это компактная модель без лишних функций по бюджетной цене. Малые габариты и масса прибора (152 х 240 х 52 мм / 1,2 кг), защита от внешних воздействий на уровне IP65 и возможность работы одной рукой при температуре от -10 до 40 °С, делают модель подходящей для эксплуатации в суровых полевых и монтажных условиях. Срок работы съемного аккумулятора до 7 часов без подзарядки. Модель внесена в реестр средств измерений РФ и соответствует общим требованиям российских и зарубежных нормативов в том числе ГОСТ Р 55724-2013, DS-1, EN-12668-1 и другим.

Технически CTS-9005 это одноканальный дефектоскоп, отображающий эхо-сигналы в виде А-скана. Изображение выводится на яркий цветной 5,7" дисплей с широким углом обзора. Не смотря на ограниченный функционал предусмотрена функция ВРЧ, возможность построения АРД-диаграмм и кривых DAC. Программа прибора отображает на экране три кривые, соответствующие браковочному, контрольному и поисковому уровням. Автоматический расчет эквивалентной площади отражателя позволяет отказаться от ручных расчетов и повысить производительность. Возможна работа с преобразователями головных волн, удобными для выявления приповерхностных трещин и непроваров. Функции толщиномера нет. Измерение толщины возможно с использованием глубиномера методом перехода через ноль. Диапазон измерений 5-13 000 мм.

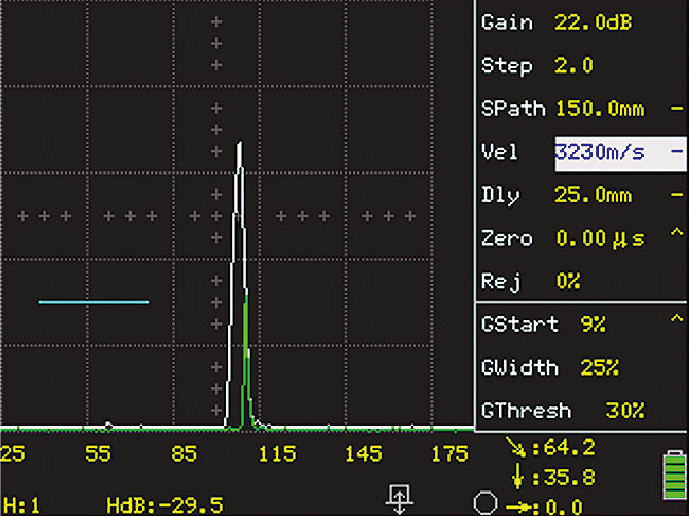

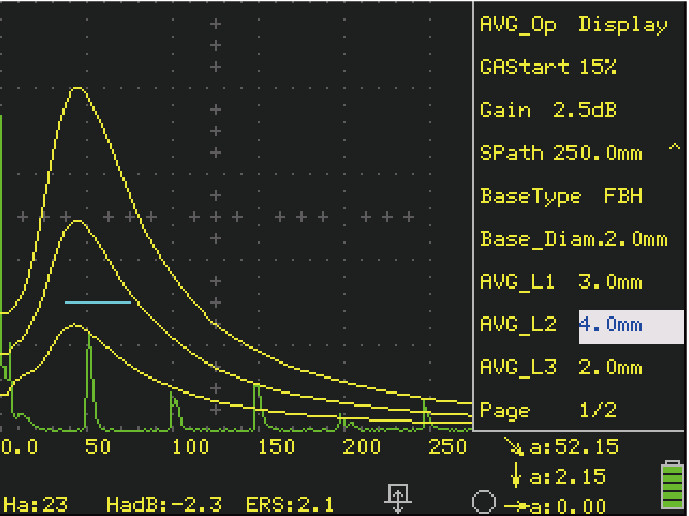

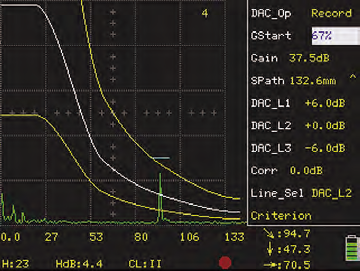

АРД диаграммы дефектоскопа CTS-9005 DAC кривые на дисплее дефектоскопа SIUI STC-9005 Пиковая память дефектоскопа SIUI-9005


Помимо перечисленного стоит выделить внутреннюю память на 300 измерений с возможностью передачи данных на ПК для дальнейшего хранения и анализа. Прибор русифицирован и имеет максимально простое меню. Кроме самого дефектоскопа в базовый комплект поставки входят два ПЭП, кабель LEMO-LEMO, сетевой адаптер, диск с ПО и кейс для транспортировки. Гарантия производителя и межповерочный интервал составляют – 1 год. С дополнительной информацией об ультразвуковом дефектоскопе CTS-9005 можно ознакомится в фирменной брошюре. Технические характеристики приведены в сводной таблице ниже. Цена дефектоскопа в прайс-листе.

Технические характеристики ультразвукового дефектоскопа SIUI CTS-9005 и аналогичных моделей приведены в следующей таблице

Модель CTS-9005 CTS-9006 CTS-9009 CTS-9009PLUS CTS-2020E CTS-4020E
  CTS-9005 CTS-9006 CTS-9009 CTS-9009PLUS CTS-2020E CTS-4020E
Рабочий диапазон частот 0,5-10 МГц с 2-мя шагами 1-4 / 0,5-10 0,5-10 МГц с 2-мя шагами 1-4 / 0,5-10 0,5-10 МГц с 2-мя шагами 1-4 / 0,5-11 0,5-20 МГц с шагами 1-4, 0,5-10, 2-20 0,5-10 МГц с шагами 1-4 / 0,5-10 0,5-15 МГц с шагами 1-4 / 0,5-15
Погрешность аттенюатора 12 дБ±1 дБ 12 дБ±1 дБ 13 дБ±1 дБ 20 дБ ±1 дБ 20 дБ ±1 дБ 20 дБ ±1 дБ
Динамический диапазон ≥ 30 дБ ≥ 30 дБ ≥ 30 дБ ≥ 32 ≥ 32 ≥ 32
Минимальная толщина контроля ≤ 3 мм (с ПЭП P5-10L) ≤ 3 мм (с ПЭП P5-10L) ≤ 3 мм (с ПЭП P5-10L) ≤ 3 мм (с ПЭП P5-10L) ≤ 3 мм (с ПЭП P5-10L) ≤ 3 мм (с ПЭП P5-10L)
Диапазон детектирования 5-13 000 мм (продольная волна в стали 5-13 000 мм (продольная волна в стали 5-13 000 мм (продольная волна в стали 5-13 000 (продольная волна в стали) 5-13 000 (продольная волна в стали) 5-13 000 (продольная волна в стали)
Диапазон задержек в призме 0-200 мкс 0-200 мкс 0-200 мкс   0-199,9 мкс 0-199,9 мкс
Скорость ультразвука в материале 400-15 000 м/с 400-15 000 м/с 400-15 000 м/с   1 000-9 999 м/с 1 000-9 999 м/с
Демпфирование низкое / высокое низкое / высокое низкое / высокое низкое / высокое низкое / высокое низкое / высокое
Отсечка 0-80%   0-80% 0-80% 0-80%, линейная 0-80%
Детектирование Позитивное, негативное, полное, фильтр Позитивное, негативное, полное, фильтр Позитивное, негативное, полное, фильтр, радиочастота Позитивное, негативное, полное, фильтр, радиочастота Позитивное, негативное, полное, фильтр, радиочастота Позитивное, негативное, полное, фильтр, радиочастота
Регулировка усиления 0-110 дБ с шагом 0,5 / 2 / 6 / 12 0-110 дБ с шагом 0,5 / 2 / 6 / 12 0-110 дБ с шагом 0,5 / 2 / 6 / 13 Диапазон: от 0 до 110, регулируемый шаг: 0,5 / 2 / 6 / 12 от 0 до 110, с шагом 0,5 / 2 / 6 / 12 от 0 до 110, с шагом 0,5 / 2 / 6 / 12
Подключение к ПК USB-диск USB-диск Порт Ethernet Порты USB, Ethernet + выход VGA USB-порт Два USB-порта + Ethernet + выход VGA
Развертки А-скан А-скан А-скан, В-скан А-скан А-скан, В-скан А-скан, В-скан
Кривые амплитуды-расстояния (DAС) есть есть есть есть есть есть
АРД диаграммы есть есть есть есть есть есть
Регулировка ВРЧ есть есть есть есть есть есть
Коррекция округлой поверхности нет нет есть есть нет нет
Измерение протяженности дефекта нет нет есть есть
Функция толщиномера нет нет есть есть нет нет
Функция заморозки экрана есть есть есть есть есть есть
Функция определения профиля сварного шва нет есть/td> есть есть нет нет
Видео повтор нет нет есть есть нет есть
Память 300 наборов данных 300 наборов данных 300 наборов данных 500 наборов данных 500 наборов данных 1 000 наборов данных
Сигнализация есть есть есть есть есть есть
Автоматическое усиление есть есть есть есть есть есть
Пиковая память есть есть есть есть есть есть
Увеличение изображения есть есть есть есть есть есть
Автоматическая калибровка есть есть есть есть есть есть
Измерение угла ввода ПЭП есть есть есть есть есть есть
Анализ спектра и частоты ПЭП нет нет нет есть нет есть
Зарубежные стандарты AWS AWS D1.1/D1.5, API AWS, D1.1/D1.5 AWS AWS D1.1/D1.5, API AWS, D1.1/D1.5
Дисплей ЖКИ дисплей 5,7 дюймов; 320x240 пикселей ЖКИ дисплей 5,7 дюймов; 320x240 пикселей ЖКИ дисплей 5,7 дюймов; 320x240 пикселей ЖКИ дисплей 5,7 дюймов; 640x480 пикселей ЖКИ дисплей 5,7 дюймов; 320x240 пикселей ЖКИ дисплей 5,7 дюймов; 320x240 пикселей
Время работы ≥ 7 часов ≥ 7 часов ≥ 7 часов ≥ 7 часов ≥ 6 часов ≥ 6 часов
Уровень шумов ≤ 10 (1-4 Мгц) ≤ 10 (1-4 Мгц) ≤ 10 (1-4 Мгц) ≤ 10 (1-4 Мгц) ≤ 20 (1-4 Мгц) ≤ 20 (1-4 Мгц)
Питание дефектоскопа 12 В (внешнее электропитание); 7,4 В (аккумулятор) 12 В (внешнее электропитание); 7,4 В (аккумулятор) 12 В (внешнее электропитание); 7,4 В (аккумулятор) 12 В (внешнее электропитание); 7,4 В (аккумулятор) От сети или аккумулятора (7,4 В, 7,2 Ач) От сети или аккумулятора (7,4 В, 7,2 Ач)
Диапазон рабочих температур От -10°С до 40°С От -10°С до 40°С От -10°С до 40°С От -10°С до 40°С От -10°С до 40°С От -10°С до 40°С
Вес 1,15 кг с батареей 1,15 кг с батареей 1,15 кг с батареей 1,25 кг с батареей 1,68 кг без батареи 1,94 кг без батареи
Размер (B x Ш х Д) 152 х 240 х 52 мм 152 х 240 х 52 мм 152 х 240 х 52 мм 152 х 240 х 52 мм 260 x 78 x 180 мм 260 x 95 x 180 мм
Уровень защиты от воздействия пыли и влаги IP65 IP65 IP65 IP65 - -
Язык Русский, английский + 5 языков Русский, английский + 5 языков Русский, английский + 5 языков Русский, английский + 5 языков Русский, английский + 5 языков Русский, английский + 5 языков
Срок гарантии 1 год 1 год 1 год 1 год 1 год 1 год



Видео обзор дефектоскопов серии CTS-9000



Купить ультразвуковые дефектоскопы SIUI CTS-9005 можно по официальной цене производителя. Цена дефектоскопов указана в прайс-листе с учетом НДС. Смотрите так же разделы – Ультразвуковые дефектоскопы, Меры для настройки ультразвуковых дефектоскопов, Аттестация специалистов по ультразвуковому методу, Примеры технологических карт по УЗК, Проведение УЗК.



Дефектоскопы SIUI CTS-9005 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
