Ультразвуковой дефектоскоп NOVOTEST УД2301

NOVOTEST 2301 – удобный малогабаритный УЗ дефектоскоп со специальным силиконовым бампером-чехлом для сложных условий. Модель удобна для эксплуатации одной рукой. Изменяемая ориентация дисплея обеспечит комфортную работу, как левше, так и правше. Дефектоскоп соответствует ГОСТ Р 55809-2013 – «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерений основных параметров». Корпус дефектоскопа УД2301 защищен от проникновения твердых тел и воды на уровне IР 65. Надежность прибора подтверждена длительной эксплуатацией в машиностроении, аэрокосмической и металлургической промышленности, при монтаже металлоконструкций, энергетического оборудования ТЭС и АЭС, на объектах транспорта. Средняя наработка на отказ прибора без учета показателя безотказности преобразователей не менее 3000 ч. Срок службы прибора не менее 10 лет.

NOVOTEST УД2301 реализует теневой, эхо и зеркально-теневой методы контроля. Для удобства восприятия информации, доступно одновременное отображение различных уровней контроля «КОНТР.», «ПОИСК» для выбранной зоны контроля. Жидкокристаллический дисплей отображает информацию в виде А и В сканов или радиочастотного сигнала.

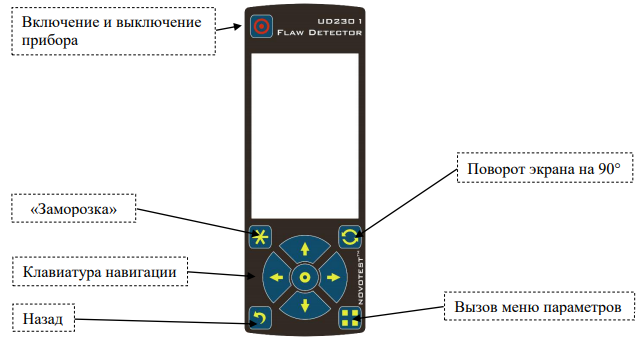

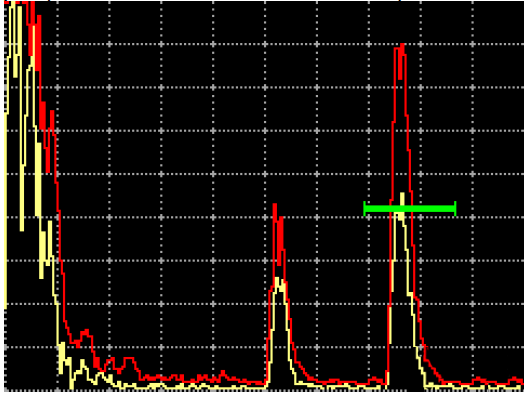

Компоновка ультразвукового дефектоскопа NOVOTEST УД2301 Органы управления дефектоскопа NOVOTEST УД2301 Режим измерение дефектоскопа NOVOTEST УД2301 Режим работы дефектоскопа NOVOTEST УД2301 с накоплением сигнала


Среди основных функций прибора стоит отметить:

  • работа в режиме толщиномера;
  • компенсация падения амплитуды с возрастанием глубины залегания дефекта достигается формированием ВРЧ по определенному закону;
  • компенсация эффектов ближней зоны, рассеяние и затухания луча в материале, с помощью графической поправки кривой АРК.

Встроенная энергонезависимая память позволяет сохранять информацию о произведенном контроле с записью заданных параметров, для последующей передачи их на компьютер, проведения анализа и представления в виде документа.

Дефектоскоп NOVOTEST УД2301 разработан и собран в РФ (подробнее о производителе). В базовый комплект поставки входит: ультразвуковой дефектоскоп NOVOTEST УД2301 (электронный блок); преобразователи (П111–1 шт, П121–1 шт); кабель соединительный Lemo-Lemo; аккумуляторы АА – 3 шт; зарядно-питающее устройство; кабель для подключения к компьютеру; контактная жидкость; паспорт; руководство пользователя; кейс. Базовая гарантия производителя и межповерочный интервал составляют – 1 год. Возможно приобретение с расширенной гарантией до 5 лет. Дополнительная информация содержится в фирменной брошюре. Технические характеристики приведены в сводной таблице ниже. Дефектоскоп NOVOTEST УД2301 в наличии на нашем складе. Актуальная цена в прайс-листе.

Технические характеристики ультразвукового дефектоскопов NOVOTEST УД2301 и УД3701 приведены в следующей таблице

Параметр Значение
NOVOTESN УД3701 NOVOTESN УД2301
  Ультразвуковой дефектоскоп NOVOTEST УД3701 Ультразвуковой дефектоскоп NOVOTEST УД2301
Развертка мин.: 0 - 6 мкс
макс.: 0 - 1000 мкс с шагом 25 нс
мин.: 0 - 6 мкс
макс.: 0 - 1000 мкс с шагом 25 нс
Задержка от 0 мкс до 1000 мкс
с шагом 25 нс
от 0 мкс до 1000 мкс
с шагом 25 нс
Максимальная толщина контролируемого материала до 6000 мм (эхо-режим) для стали до 3500 мм (эхо-режим) для стали
Диапазон скоростей 1000 - 9999 м/с 1000 - 9999 м/с
Зондирующий импульс импульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс настраиваемый, видеоимпульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс
Частота повторений ЗИ автоматически регулируемая от 10 до 100 Гц автоматически регулируемая от 10 до 600Гц
Аналоговый усилитель широкополосный 0.4-20 МГц (6 дБ) широкополосный 1-10 МГц
Диапазон регулировки усиления 125 дБ, с шагом 0.5 дБ 125 дБ, с шагом 0.5 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 16 опорным точкам введенным вручную или от контрольных отражателей
диапазон до 40 дБ,
с построением кривой по 15 опорным точкам, введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 16 точкам, регулируемая по высоте построение по 15 точкам, регулируемая по высоте
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
Детектирование Позитивная или негативная полуволна, полная, радио-сигнал (во всем диапазоне сканирования), Б-скан четыре режима:
«РАДИО», «МОД. 1», «МОД. 2», «МОД. 3»
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала от 6 до 1000 мкс
Дисплей 7" тачскрин 155 х 85 мм Цветной, TFT 480 х 320 точек 135 х 100 мм
Язык Русский, английский Русский, английский
Память Ограничена емкостью CD карты До 32 Gb
Интерфейс USB,
Bluetooth - опционально
USB
Разъемы преобразователей 2 Lemo 2 Lemo
Тип питания Аккумулятор Li-Ion 12 a/ч
Зарядно-питающее устройство 220 В
Аккумулятор 3 шт типа АА
Зарядно-питающее устройство 220 В
Время работы до 20 часов До 5 ч. с аккумуляторами 2700 А/ч
Напряжение питания 5 В 4,5 В
Диапазон рабочих температур от -30°C до +55°C от -15°С до + 50°С
Размер (В x Ш x Д) 50 мм x 150 мм x 250 мм 160 мм x 80 мм x 38 мм
Масса 1,1 кг 0,25 кг без аккумуляторов



Видео обзор дефектоскопа NOVOTEST УД2301



Купить ультразвуковые дефектоскопы NOVOTEST можно по официальной цене производителя. Цена дефектоскопов указана в прайс-листе с учетом НДС. Смотрите так же разделы – Ультразвуковые дефектоскопы, Меры для настройки ультразвуковых дефектоскопов, Аттестация специалистов по ультразвуковому методу, Примеры технологических карт по УЗК, Проведение УЗК.
