Ультразвуковой толщиномер DM5E

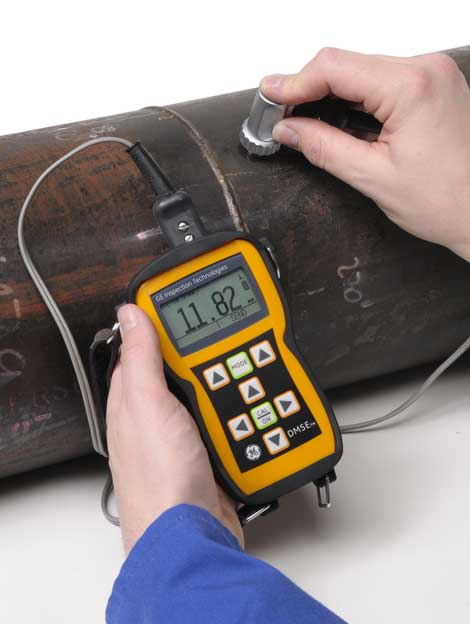

Ультразвуковой толщиномер DM5E от компании General Electric предназначен для измерения толщины изделий из металлов и сплавов, а также остаточной толщины стенок в местах, подверженных коррозийному износу (трубы, сосуды давления и др.). Диапазон измеряемой толщины: от 0,6 до 508 мм. Толщиномер DM5E поставляется в трех модификациях: DM5E базовая модель, DM5E DUAL MULTI (для измерения толщины изделий с покрытием) и DM5E DL (с функцией регистрации данных). При необходимости оба режима могут быть добавлены в базовую модель путем обновления прошивки.
Каждая модификация DM5E может работать нескольких режимах:
- Стандартный режим - толщина показана большими цифрами в центре экрана.
- Режим Mini Scan - показывается минимальное значение толщины при прохождении ПЭП по поверхности изделия;
- Режим Maxi Scan - показывает максимальное значение толщины;
- Режим DIFF/RR% - сравнивает измеренное значение с номинальной толщиной, заранее определенной пользователем, разность значений отображается в %;
- Режим B-Scan - графическое отображение минимальных толщин. В-развертка строится по измерению и записи 1 точки в секунду.
Толщиномер DM5E внесен в Госреестр средств измерения РФ (№ 62242-15). Методика поверки содержится в МП 025.Д4-15. Срок гарантии и межповерочный интервал – 1 год. Прибор защищен от пыли и влаги на уровне IP54. Время автономной работы около 60 часов. Масса с батареей всего 223 гр. DM5E может применяться как для лабораторной, так и полевой работы при температуре воздуха выше -10°C.
Технические характеристики толщиномера DM5E приведены в следующей таблице
| Характеристика | Значение |
| Метод измерения | ультразвуковой эхо-импульсный |
| Диапазон измерений | зависит от преобразователя и материала, 0.60 мм - 508 мм от зондирующего импульса до 1го донного эхо-сигнала; 2.00 мм - 127.0 мм в режиме Dual-Multi, при толщинах покрытия от 0,30 мм до 2,50 мм |
| Разрешение измерений | 0.01 мм по умолчанию, выборочный 0.01, 0.1 мм |
| Скорость звука | 0.508 - 18.699 мм/мс |
| Разрешение скорости в материале | 1м/с |
| Единицы измерения | дюймы, мм |
| Калибровка | по одной точке, по двум точкам, на образце и в воздухе |
| Генератор импульсов | импульс возбуждения: остроконечный, напряжение 120В с нагрузкой 50 Ом, при использовании осциллографа 20 МГц |
| Приемник | ширина полосы прозвучивания 500кГц - 12МГц (-3дБ), автоматическая регулировка усиления |
| Дисплей | ЖК-индикатор высокого разрешения, 64х128 пикс. 53.0 мм х 27.0 мм с подсветкой и настройкой контрастности |
| Частота обновления | 4Гц или 8 Гц, выбираемая пользователем, 24Гц скорость в режиме сканирования |
| Индикация значений толщины | NORMAL (нормальный режим) - 5 цифр, высота 10.6 мм, В-SCAN (В-развертка) - 5 цифр, высота 2.55 мм |
| Индикация последнего результата | жирные или полые цифры означают, соответственно, наличие или отсутсвие акустического контакта |
| Заводские настройки | 9 стандартных настроек для преобразователей |
| Настройки АСД | мин. и макс. значения диапазон 0.25мм - 508 мм жирные и полые цифры при запуске и нарушении порогов АСД |
| Питание | 2 батареи типа АА |
| Продолжительность работы от батарей | прим. 60 ч |
| Типы отключения | по выбору: ALWAYS ON (всегда включен) или AUTO OFF (автовыкл.) после 5, 10, 15, 30 мин. бездействия |
| Языки | английский, немецкий, французский, испанский, итальянский,русский, японский и китайский |
| Устройства ввода/вывода | преобразователь: двойной Lemo 00, выход на ПК: Mini-USB |
| Температуры | рабочая температура: - 10…+50 гр.С, температура хранения -20…+60 гр.С |
| Память данных | 50,000 значений в сеточных файлах, до 50,000 рядов, до 223 колонок, доп. ПО UltraMATE или UltraMATE Lite |
| Масса | 223 гр с батареями |
| Габариты | 138 мм х 32 мм х 75 мм |
Серия ПЭП для толщиномера DM5E включает преобразователь 5 МГц для стандартных задач; 2 МГц для больших толщин, а также карандашный преобразователь 7.5 MГц для тонких материалов. Для работы в условиях высоких температур разработан специальный высокотемпературный преобразователь 5 МГц работающий в диапазоне от -10°C до +204°C. Процесс калибровки преобразователей пошагово описан в меню. Толщиномер можно установить в режим оповещения о калибровке после определенного числа измерений или по истечении установленного времени.
Типы преобразователей для толщиномера DM5E
| Преобразователь | DA 501 | DA503 | DA512 | DA590 |
| Частота | 5 МГц | 2 МГц | 7.5 МГц | 5 МГц |
| Конструкция | стандартный | стандартный | карандашный | высокотемпературный |
| Рабочая температура | -10 … +70 гр.С | -10 … +70 гр.С | -20 … +70 гр.С | -20 … +204 гр.С |
| Диаметр контактной поверхности | 12 мм | 16.1 мм | 7.5 мм | 12.7 мм |
| Диапазон измерений от поверхностного эхо до 1го донного эхо | 1.0 - 200 мм | 5.0 - 300 мм | 5.0 - 300 мм | 0.6 - 60 мм |
| Мин. диапазон измерения по нескольким сигналам (Multi-Echo) | 3.0 - 25 мм | нет | 2.0 - 10 мм | нет |

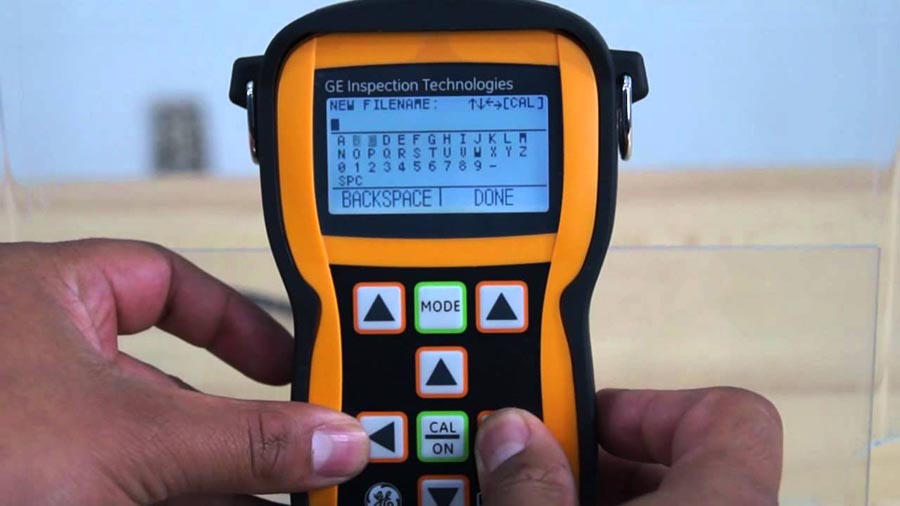

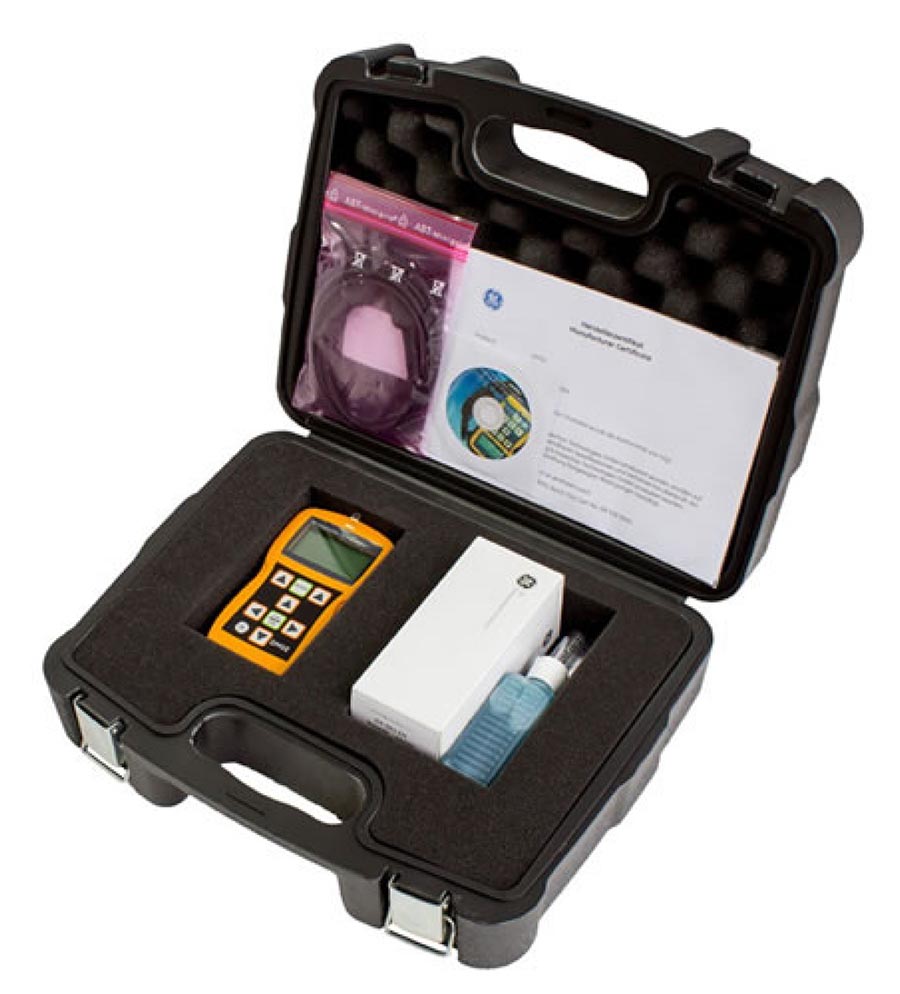

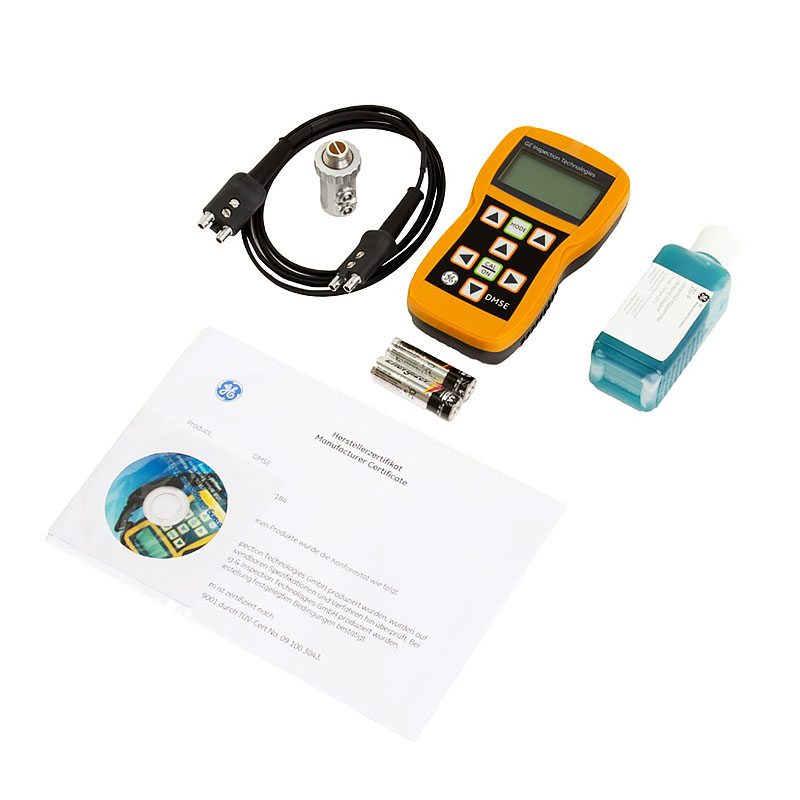

Комплект поставки:
- Толщиномер ультразвуковой DM5E
- батареи AIMn AA, 1.5V (2 pcs.);
- контактная жидкость 100 гр.;
- инструкция по эксплуатации (на CD);
- пластмассовый кейс;
- свидетельство о поверке;
- USB кабель (для версии DL).
Дополнительные принадлежности:
- Меры ультразвуковой толщины
- Гели для УЗК
- Меры для настройки дефектоскопов
- Настроечные образцы (СОП)
- Ультразвуковые преобразователи (ПЭП)
- Соединительные кабели
Дополнительная информация
- Свидетельство Госреестра DM5E
- Буклет с описанием толщиномера DM5E
- Аттестация специалистов по УЗК
- Статьи по ультразвуковому контролю
