Ультразвуковой толщиномер УДТ-08
УДТ-08 - ультразвуковой толщиномер общего назначения с диапазоном измерения от 0,6 до 300 мм (зависит от материала и типа преобразователя). Принцип действия толщиномера основан на эхо-импульсном и теневом методе НК. Основные сферы применения: измерения толщины стенок резервуаров, труб, листового проката, строительных и корпусных изделий в том числе с поверхностной коррозией. Особенностью модели является наличие Б-скана для построения профиля дна изделия.

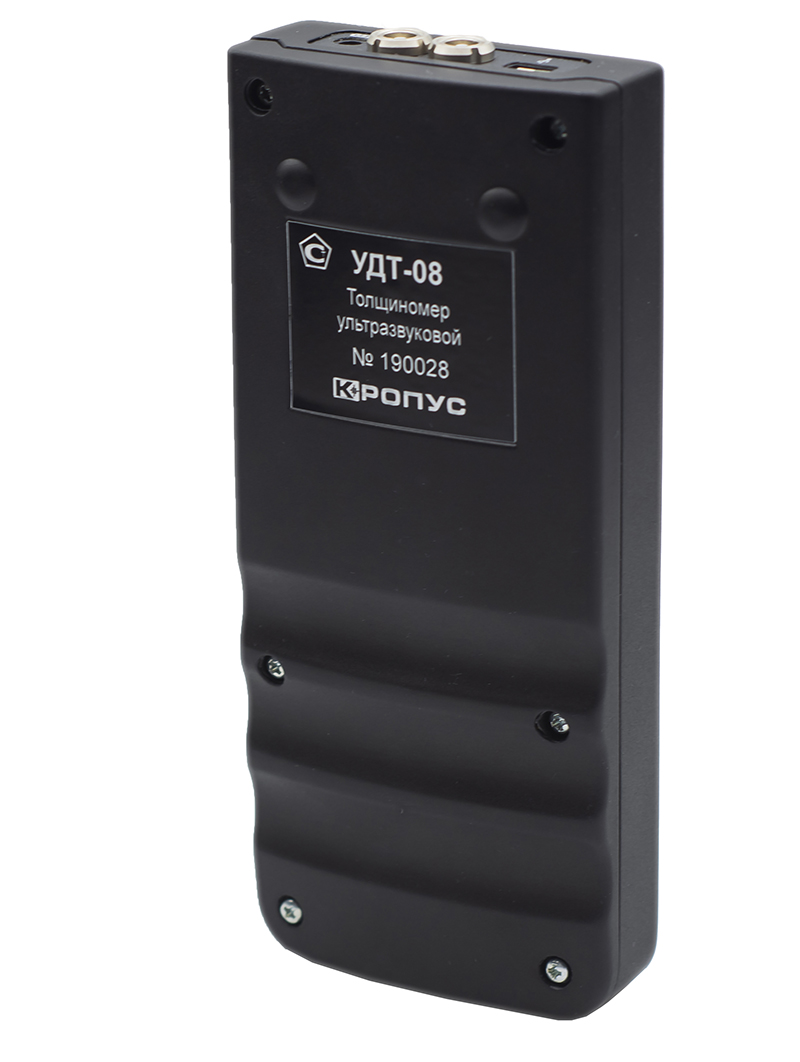

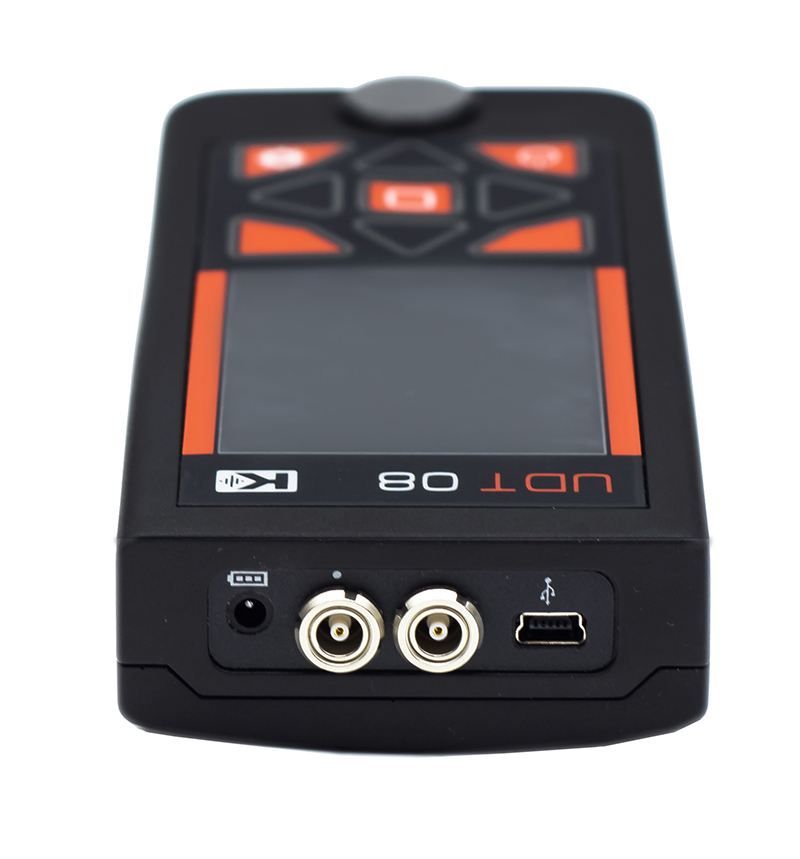

Толщиномер УДТ-08 сделан в России и готов к работе при температуре от -25 до +55°C. Время работы от аккумулятора не менее 15 часов. Степень защиты корпуса IР40 по ГОСТ 14254. Срок гарантии – 3 года. Средняя наработка на отказ – не менее 2500 часов. Модель может быть изготовлена в 2-х исполнениях: в стандартном и компактном. Внешний вид различных исполнений прибора показан на фото. При работе с толщиномером необходимо использование контактной смазки.
УЗ толщиномер УДТ-08 внесен в Госреестр средств измерений РФ, свидетельство об утверждении типа №43062. Методика поверки содержится в МП № 203-22-2016. Межповерочный интервал 1 год. Основное средство поверки - комплект образцовых ультразвуковых мер КМТ176М-1. Свидетельтсво о поверке входит в стандартный комплект поставки. Производство – Россия. Точность, простота и надежность выделяют данную модель в своем классе по соотношению цена / качество.
Технические характеристики толщиномера УДТ-08 приведены в таблице:
| Характеристики | Значения |
| Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля) | 0,8-300 мм |
| Дискретность показаний | 0.01 / 0.1 |
| Диапазон скоростей | 1000 - 9999 м/с |
| Диапазон регулировки усиления | 64 дБ с шагом 1 дБ |
| АРУ | нет |
| Регулировка ВРЧ | нет |
| Отображение информации | цифровые значения, Б-скан (профиль дня изделия) |
| Автоматическая Сигнализация Брака (АСБ) | нет |
| Типы преобразователей | раздельно-совмещенные преобразователи (по выбору) DTB2512 (2,5МГц, 12мм) DTB5012 (5МГц, 12мм) DT1006 (10МГц, 6мм) |
| Калибровка призмы | по встроенному образцу, либо по заданному оператором образцу |
| Калибровка скорости | по заданной оператором толщине образца |
| Измеряемые величины | толщина, скорость |
| Единицы отображения толщины | мм |
| Вывод отклонения текущего значения толщины от номинала | нет |
| Фиксация минимального значения при сканировании | да |
| Использование преобразователей стороннего производства | нет |
| Дисплей | цветной TFT с регулируемой яркостью и сменой палитры 43 х 58 мм; 240 х 320 точек |
| Палитра дисплея | стандартная цветная |
| Регулировка яркости дисплея | 10 - 100% с шагом 10% |
| Автовыключение подсветки | нет |
| Автовыключение толщиномера | 1 мин, 5 мин, 10 мин |
| Установка даты/времени | нет |
| Память | нет |
| Интерфейс связи с ПК | нет |
| Язык меню | русский |
| Разъемы преобразователей | 2 х Lemo 00 |
| Аккумуляторы | встроенный литий-полимерный аккумулятор |
| Время работы от аккумулятора | не менее 15 часов |
| Питание от сети | внешний блок питания / зарядки от сети 220 В AC |
| Рабочее напряжение питания | 5 В DC |
| Диапазон рабочих температур толщиномера | от -25 C до +55 C |
| Габаритные размеры толщиномера (В x Ш x Д) | 148 мм x 64 мм x 25 мм |
| Масса толщиномера | 180 г |
Комплект поставки
- Блок электронный УДТ-08
- Блок питания от сети 220 В, 50 Гц
- Преобразователи ультразвуковые
- Кабель подключения преобразователя
- Кабель подключения к ПК
- Программное обеспечение для ПК
- Сумка для переноски и хранения
- Руководство по эксплуатации
- Методика поверки
Дополнительная информация:
- Описание типа средства измерения - УДТ-08
- Методика поверки ультразвукового толщиномера УДТ-08
- Инструкция по эксплуатации УДТ08
