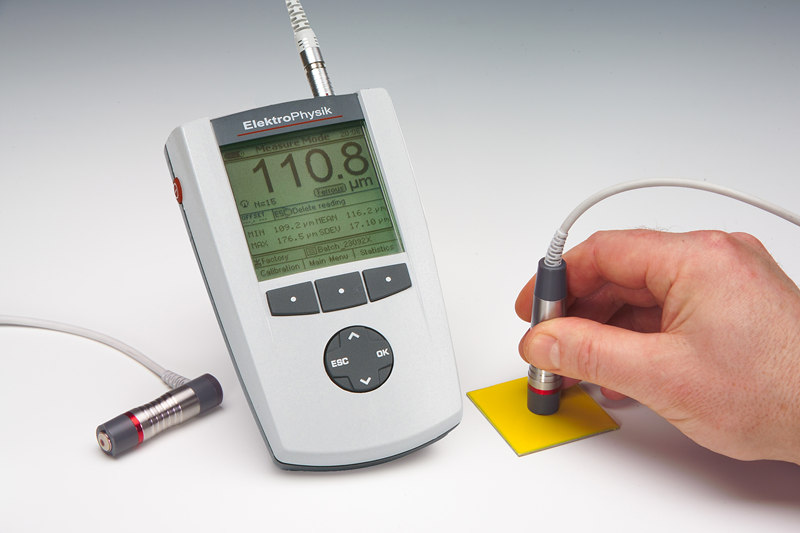

Ультразвуковой толщиномер покрытий QuintSonic 7
Высокоточный ультразвуковой толщиномер покрытий QuintSonic 7 новый портативный толщиномер немецкой компании ElektroPhysik. Основная особенность данной модели — это возможность измерения толщины многослойных покрытий (до 5 покрытий за одну операцию). Возможно измерение полимерных покрытий, таких как краски, лаки и синтетические материалы, а также стеклянные, керамические или металлические покрытия практически на любой основе.

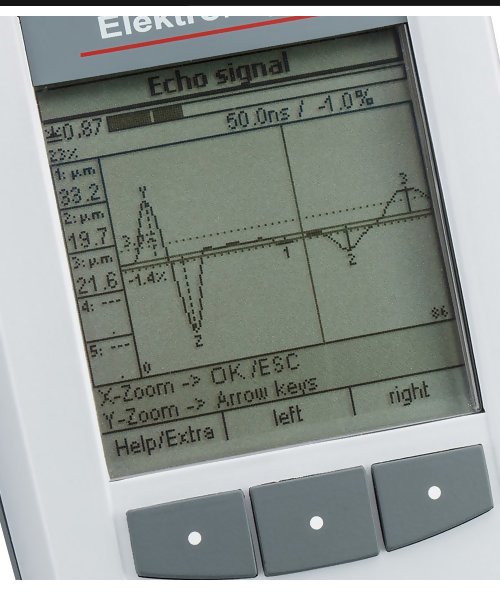

В отличии от большинства аналогов прибор дает возможность измерения толщины основания через покрытие. Диапазон измерений 10 мкм до 7 мм. Дополнительно модель QuintSonic 7 позволяет измерять покрытия на армированных волокном пластмассах, например, GFRP, CFRP, WPC. Интеллектуальная обработка отраженного ультразвукового сигнала позволяет быстро записывать измеренные значения - более 40 измерений в минуту. Простая калибровка и графическое отображение результатов теста в виде А-скана обеспечивает быструю работу и универсальное использование.
Все датчики толщиномера MiniTest 7400 используют метод цифровой обработки сигнала SIDSP, обеспечивающий высокую точность, повторяемость и адаптивность измерений. В отличие от аналоговых датчиков, сигнал поступающий в датчики SIDSP, преобразуется в цифровую форму. Обработка сигнала происходит непосредственно в сенсорной головке датчика, позволяя избежать помех, которые неизбежно возникают при передаче сигнала по кабелю. Во избежание малейших отклонений от правильной кривой характеристик, все комплектуемые датчики проходят тщательную процедуру заводской калибровки по 50 точкам. Также возможна специальная калибровка для измерений толщины покрытия на шероховатых поверхностях. Еще одним преимуществом датчиков SIDSP является температурная компенсация, благодаря которой перепады температур не оказывают влияние на результаты контроля. При работе с толщиномером необходимо использование контактной смазки (геля).
Во время производственного процесса датчики ElektroPhysik проходят тщательную процедуру калибровки. В то время как обычные аналоговые датчики калибруются только в нескольких точках, датчики SIDSP калибруются в целых 50 пунктах, чтобы избежать даже малейших отклонений от правильной кривой характеристик. В результате такого подхода, измерения толщины покрытий имеют очень высокую точность и повторяемость результатов, сводя к минимуму количество допускаемых ошибок. Еще одним преимуществом датчиков SIDSP, является то, что они крайне нечувствительны к температурным изменениям. В каждом датчике закодирована собственная термо-компенсация, делающая измерения невосприимчивыми к температуре поверхности. Срок гарантии производителя – 1 год.
Технические характеристики толщиномера покрытий ElektroPhysik QuintSonic 7 приведены в таблице.
| Характеристика | Значение |
| Диапазон измерения / разрешение / точность (при скорости звука 2375 м/с во всех слоях) | 1: 356 мкм / 0,25 мкм / 0,25 мкм 2: 890 мкм / 0,5 мкм / 0,5 мкм 3: 1,900 мкм / 1 мкм / 1 мкм 4: 3,900 мкм / 2 мкм / 2 мкм 5: 7,500 мкм / 4 мкм / 4 мкм |
| Минимальная толщина слоя | около 10 мкм (в зависимости скорости звука в слое) |
| Количество слоев | до 5 слоев за одну операцию |
| Время цикла измерения | около 1 с |
| Область измерения | Ø5 мм |
| Контактная зона | Ø10 мм |
| Минимальный радиус кривизны | выпуклый: 50 мм, вогнутый: - |
| Количество тестовых серий | 300 |
| Хранилище измерений | 250000 |
| Единицы измерений | мкм, мм, мил |
| Калибровка | Калибровка скорости звука - до 5 слоев |
| Статистика | N (количество измеренных значений), минимум, максимум, среднее, среднеквадратичное отклонение, коэффициент вариации, статистика блоков (настраивается пользователем), гистограмма, диаграмма трендов |
| Интерфейс | Инфракрасный (IrDA® 1,0), USB, опционально RS-232 через дополнительный кабель с адаптером |
| Международные стандарты | DIN EN ISO 2808 |
| Обработка сигналов | Встроенная цифровая 32-битная обработка сигнала (SIDSP®) |
| Рабочая температура | 5°C - 50°C |
| Температура хранения | -10°C - 50°C |
| Источник питания | 4 элемента типа AA, блок питания 90 - 240 В, 48 - 62 Гц |
| Размеры | прибор: 153 мм x 89 мм x 32 мм, датчик: Ø 25 мм x 60 мм |
| Вес | прибор: 310 г, датчик: 80 г, кабель: 30 г |

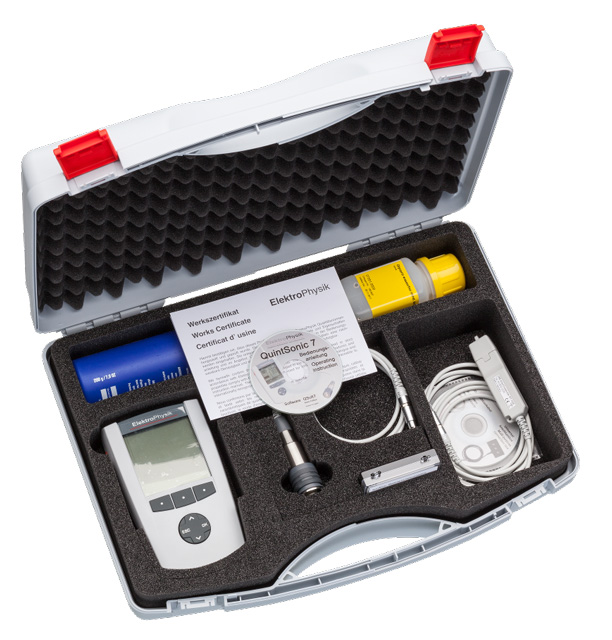

Комплект поставки
- Ультразвуковой толщиномер покрытий QuintSonic 7, соответствующий DIN EN ISO 2808, ASTM D6132, с зондом, кабелем и аккумуляторными батареями
- Блок питания с адаптером Euro / US
- Инструкция по эксплуатации
- Пластиковый кейс
- Контактный гель, 100 г
- Программное обеспечение Qsoft
- Соединительный кабель RS 232
- Стандартный образец однослойного покрытия
Дополнительные принадлежности
- Портативный принтер MiniPrint
- резиновый защитный чехол и подставка
- Комплект из двух футляров разного размера для прибора и аксессуаров
- Футляр для переноски толщиномера и принтера MiniPrint
- принтер MiniPrint 7000 для распечатки результатов измерений через ИК порт
- зарядное устройство для аккумуляторов
- блок питания
- ножной рычаг для переноса данных в накопитель и адаптер для блока питания
- наплечная сумка
- набор кабелей (USB, питание, ножной рычаг, сигнальное устройство, наушники)
- USB кабель
- RS 232 кабель
- IR/ USB конвертер
- стенд для серийного измерения или измерения мелких деталей
- калибровочные пленки разной толщины
- сертификат производителя
- перекрёстный отвод кабеля
Дополнительная информация:
