Трассотечеискатель Успех АТГ-425.15НД
Трассотечеискатель «Успех АТГ-425.15НД» с функцией диагностирования запорной арматуры представляет собой универсальный многофункциональный комплект с расширенной индикацией выходных параметров генератора и включает в себя три устройства: трассоискатель с электромагнитным датчиком, трассоискатель с акустическим датчиком, течеискатель с акустическим датчиком.
Комплект предназначен для определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора; определения мест повреждения кабельных линий; обследования участков местности перед проведением земляных работ; поиска мест пересечения трубопроводов и кабеля; проведения работ по поиску скрытой проводки; обнаружения мест разгерметизации трубопроводов на глубине до 3 м; контроля состояния запорной арматуры.
Рекомендуемые области применения:
- ЖКХ
- Теплосети
- Водоканал
Особенности прибора Успех АТГ-425.15НД:
- Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
- Наличие в составе течеискателя комплекта "АДМ-227" позволяет проводить работы по поиску утечек на трубах малого диаметра и работы по контролю состояния запорной арматуры.
Решаемые задачи:
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Определение мест утечки.
Технические характеристики трассотечеискателя Успех АТГ-425.15НД, заявленные производителем, приведены в таблице
Характеристики | Значения |
Приемник "АП-027" | |
Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика |
Вид принимаемого сигнала: Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД |
Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров: Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД |
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
«Широкая полоса» (частотный диапазон): Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД |
0,05…8,6 кГц 0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала: Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД |
100 dB 120 dB |
Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала, записанных в «памяти» |
Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. Головные телефоны -синтезированный звук ЧМ. Встроенный излучатель - синтезированный звук ЧМ. |
Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
Время непрерывной работы, не менее | 20 часов |
Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС |
Класс защиты от внешних воздействий | IP54 |
Габаритные размеры электронного блока | 220 х 102 х 42 мм |
Масса электронного блока, не более | 0,46 кг |
Генератор "АГ-105" | |
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»: Нагрузка «клипсы» или «клещи» «Антенные» режимы |
512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» 8192 «8.2» / 32768 «33» |
Режимы работы: «Антенные» режимы Режимы «модуляции» (сигналы специальной формы) |
Встроенная передающая антенна «LC» Внешняя передающая антенна «АН» Прерывистый «ПР» (кратковременные посылки сигнала), длительность посылки 0,12 сек, частота следования посылок 1 Гц Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц), соотношение амплитуд 4/1 (соответственно) |
Выходной ток, А Ограниченный программой при ручном повышении, ≥ Заданный для автоматического согласования, ≥ |
5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» 3 - при частоте 32768 Гц «33» 0,2 -при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» 0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» |
Максимальное выходное напряжение, В, не менее | 32 - в двухчастотном режиме модуляции «2F» 40 -в других режимах |
Максимальная выходная мощность, Вт, не менее | 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» 6 - При частоте 32768 Гц «33» |
Напряжение питания | 7…15 В |
Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5В «тип С» |
Внешние источники питания (не входят в комплект поставки) | Аккумулятор «12В» (например, автомобильный), выходное напряжение 11…14 В при токе не менее 4 А Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность), выходное напряжение 15 В, мощность 60 Вт |
Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено |
Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
Согласование с нагрузкой | Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1А при частотах 8192 Гц «8.2» и 32768 Гц «33». Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования |
Варианты подключения к исследуемой коммуникации | «Контактное» подключение с «возвратом тока через землю» «Бесконтактное» подключение с применением встроенной передающей антенны «LC» «Бесконтактное» подключение с применением внешней передающей антенны «АН» «Бесконтактное» подключение с применением индукционных передающих «клещей» |
Выходной усилитель мощности | Технология: модифицированный CLASS D КПД до 85% |
Габаритные размеры, мм | 216 х 180 х 105 |
Вес, кг | 2 |
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды |
Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
Электромагнитный датчик "ЭМД-247" | |
Тип преобразователя | резонансная ферритовая магнитная антенна |
Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
Тип питания | от приемника |
Коммутация резонанса | принудительная (управляется приемником) |
Акустический датчик "АД-247" | |
Габаритные размеры прибора, не более, мм | 60 х 130 |
Масса, не более, кг | 0,95 |
Комплект поставки трассотечеискателя Успех АТГ-425.15НД
- Трассопоисковый приемник «АП-027»
- Генератор «АГ-105»
- Электромагнитный датчик «ЭМД-247»

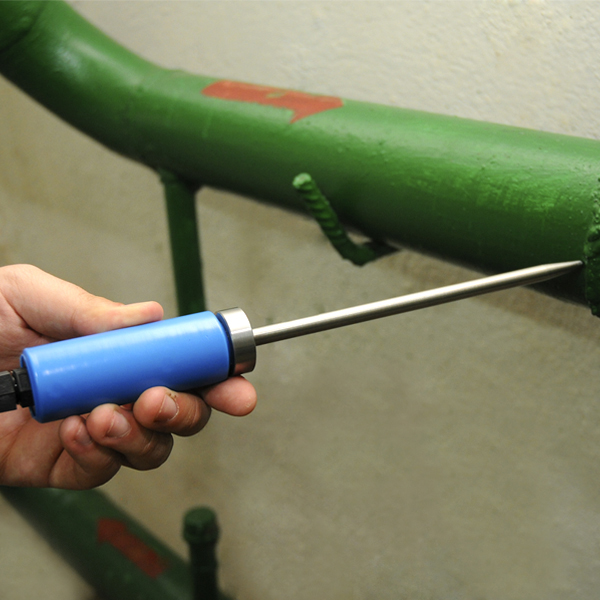

- Комплект акустического датчика «АД-247»
- Головные телефоны
- Батарейки для приемника
- Батарейки R14
- Держатель для приемника
- Кабель для подключения внешнего аккумулятора АГ120.02.020
- Кабель для подключения нагрузки АГ120.02.030
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090
- Штырь заземления АГ110.02.004
- Ключ шестигранный 2,5*57 мм
- Крестовая отвертка
- Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030
- Сумка для электромагнитного датчика «ЭМД-247»
- Сумка для комплекта
- Руководство по эксплуатации и паспорт
Дополнительное оборудование:

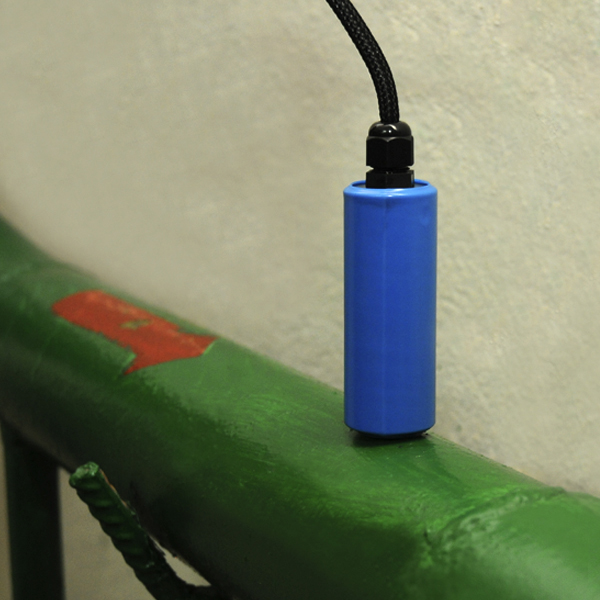

- Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика.
- Клещи индукционные "КИ-105/x".
- Портативный искатель металлических люков ИЭМ-300 "Люк".
- Комплект внешнего аккумулятора для приемника "АП-027".
- Индукционная антенна «ИЭМ-301.5».
- Комплект аккумуляторов и зарядное устройство для приемника "АП-027".
- Комплект аксессуаров для заземления коммуникации.
