Комбинированный твердомер Т-УД3
Комбинированный твердомер NOVOTEST Т-УД3 предназначен для измерения твердости металлов и их сплавов: чугуна, стали, легированной и нержавеющей стали, алюминия, латуни, бронзы и меди. Кроме того, прибором Т-УД3 можно измерять твердость иных металлов и сплавов помощью пользовательских калибровок по известному образцу.
Твердомер Т-УД3 оснащается двумя видами преобразователей: динамическим (Либа) - для измерения твердости массивных деталей, материалов с крупнозернистой структурой, чугунов и цветных металлов, и ультразвуковым (контрактно-импендансным) - для измерения твердости объектов небольшого размера, изделий с тонкой стенкой, сложной формы, поверхностных упрочненных слоев.
Комбинированный твердомер Т-УД3 произведен в России и внесен в Госреестр средств измерения РФ (№75567-19).
Измерения твёрдости проводятся по следующим шкалам:
- стандартным шкалам твердости Виккерса HV;
- Бринелля HB;
- Роквелла HRC и HRB;
- Шора HS (предварительная калибровка не установлена);
- пользовательским шкалам.
Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.
Для получения наиболее точного и наглядного метода протоколирования итогов измерения фотографирования объектов можно сфотографировать объект контроля встроенной в прибор фотокамерой, чтобы в дальнейшем наложить на него измеренные значения твердости.
Большой цветной графический дисплей отображает информацию в виде гистограмм, графиков, таблиц, есть интеллектуальный режим, отображение отклонения, среднего, большое количество другой статистической информации. Возможно изменение цветовой схемы отображения информации. Устойчивость дисплея к низким температурам позволяет использовать прибор в любой климатической зоне и в любое время года. Есть функция прямой печати на подключаемый принтер. Герметичный пыле- и влагозащищенный корпус с защитными противоударными резиновыми накладками позволяет работать в цеховых и полевых условиях.
Твердомер стандартно комплектуется ультразвуковым датчиком У1 (50Н), по заказу, прибор может быть укомплектован специализированным ультразвуковыми преобразователем У1 (10Н) (либо второй датчик может быть поставлен дополнительно). С помощью указанных датчиков возможно решать самый широкий круг задач:
| Нагрузка | Модель преобразователя | Особенности | Основные применения |
| 50 Н (5 кг) | У1 (50Н) | Основной тип преобразователя для измерения твердости большинства материалов. Чтобы начать измерение необходимо приложить нагрузку 5 кг (автоматически задается преобразователем). Средние требования к чистоте поверхности исследуемого изделия. | Различные цементированные и термообработанные изделия. Сюда можно отнести турбины, валы, шестерни, сварные швы, зубья, различные зоны термического влияния. Такое измерение проходит в канавках, пазах, на зубьях и различных радиусных поверхностях. Кроме того, измерять можно на внутренней поверхности труб и отверстий, лопатках. |
| 10 Н (1 кг) | У1 (10Н) | Преобразователь с уменьшенной нагрузкой для измерения твердости деталей, имеющих особенно повышенные требования (отсутствие отпечатков). Например, шлифованные, полированные поверхности. Подходит также для измерения твердости различных поверхностных упрочненных слоев. Чтобы начать измерения необходимо приложить нагрузку в 1 кг. Более высокие требования к чистоте поверхности по сравнению с У1 (50Н). | Тонкостенные детали, различные азотированные и цементированные поверхностные слои пресс-форм, штампов, матриц. Также пилы, подшипники, боковые поверхности зубьев. Кроме того, используется для измерения твердости различных упрочняющих покрытий. Измерение проходит на внутренней поверхности труб, лопатках, внутри самих отверстий. |
Технические характеристики твердомера Т-УД3
| Технический параметр | Значение |
| Диапазон измерения твердости: по Роквеллу, HRC по Бринеллю, НВ по Виккерсу, HV временного сопротивления (предела прочности), Мпа |
20 – 70 90 – 450 230 – 940 370 - 1740 |
| Основная погрешность измерения | +/- 1.5% (2 ед.) HRC; +/- 3% (10 ед.) HB; +/- 3% (15 ед.) HV |
| Направление измерения | В любом направлении - 360° |
| Шкалы твердости | Виккерса HV, Бринелля HB, Роквелла HRC и HRB, Шора HS (без заводской калибровки) |
| Материалы | Датчик ультразвуковой - предварительно откалиброван для стали. Датчик динамический - в зависимости от шкалы предварительно откалиброван для стали, легированной и нержавеющей стали, чугуна, алюминия, латуни, бронзы и меди. Дополнительные пользовательские материалы для калибровки |
| Испытательная нагрузка | 1 кг (10 Н) и/или 5 кг (50 Н) (для ультразвукового датчика) |
| Индентор | 136° Алмазный индентор Виккерса (для ультразвукового датчика) |
| Сохранение измерений | Ограничено только объемом карты памяти |
| Связь с ПК | Выгрузка сохраненных измерений в ПК, экспорт в таблицы Excel (USB кабель и ПО входят в комплект поставки) |
| Отображаемая информация | Индикатор приложения нагрузки, результат одиночного замера, среднее значение серии замеров, количество замеров в серии, разброс значений в серии, график измерений в серии, гистограмма измерений в серии, режим отображения статистической информации, режим интеллектуально измерения. Отображение выбранной шкалы твердости, текущего материала, состояния батарейки, времени. |
| Дисплей | Контрастный цветной LCD/TFT дисплей |
| Условия эксплуатации | Температура: от -20°С до +40°С; Влажность: 30%~80% |
| Размер прибора | 180 x 80 x 35 мм |
| Вес | Приблизительно. 0.2 кг (без датчика) |
| Питание | Три аккумулятора или батарейки типа АА |
| Время работы | Приблизительно 20 часов, режим автоматического отключения питания |
Требования к объекту контроля:
| Для динамического датчика | Для ультразвукового датчика | |
| Шероховатость не более, Ra | 3,2 | 2,5 |
| Радиус кривизны не менее, мм | 10 | 5 |
| Масса, не менее, кг | 5 | 0,1 |
| Толщина не менее, мм | 10 | 1 |
Комплект поставки твердомера Т-УД3
- электронный блок твердомера;
- ультразвуковой датчик У1 со специальной опорной насадкой для плоских и радиусных поверхностей;

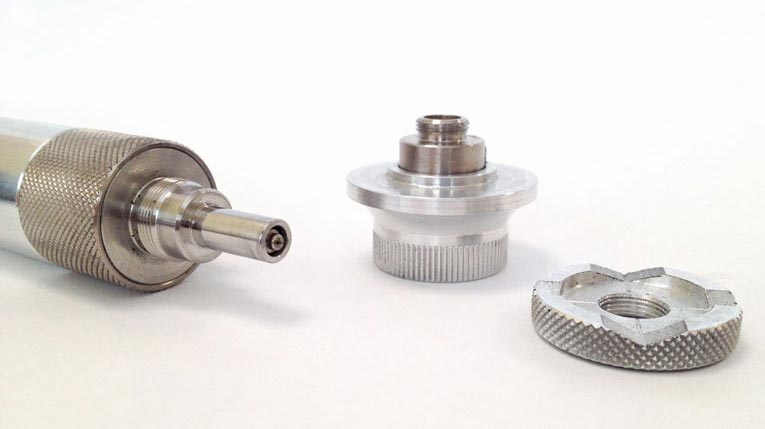

- динамический датчик с автовзводом Д1С со сменной опорной площадкой меньшего диаметра;
- 3 аккумулятора с зарядным устройством;
- инструкция по эксплуатации;
- кабели;
- программа для ПК;
- транспортировочный кейс.
Дополнительные опции для заказа:
- свидетельство о поверке;
- аккумулятор;
- зарядное устройство;
- меры твердости.
